前言

近期很榮幸受到深圳市雷龍發展有限公司的邀請，嘗試測評其代理的創世SDNAND存儲芯片樣品，他們給我郵寄了一顆128mbyte的SDNAND（CSNP1GCR01-AOW）以及一塊轉接板。

不得不說的是雷龍的效率非常高，博主當天交流完，立馬就發了順豐，第二天就到了，這波真是深圳速度的具象化了。

而且很貼心的幫我把芯片和轉接板給焊好了，這波相當于開箱即食了。

深圳市雷龍發展有限公司是一家專注NANDFlash設計研發的公司

一、初識SDNAND：工業級板載存儲的專屬選手

1.1SDNAND基本概念

相信大家用的比較多的是TFSD卡，創世SDNAND可以理解為：貼片式TF卡、貼片式SD卡。這樣大家應該對此產品有個簡單的概念了。

大家可以把SDNAND簡單的理解為把TF/SD卡做成了一個6*8mmLGA-8封裝，可以機貼的存儲芯片。

1.2、芯片實物圖及核心特點

下面兩張圖是芯片的實物圖：

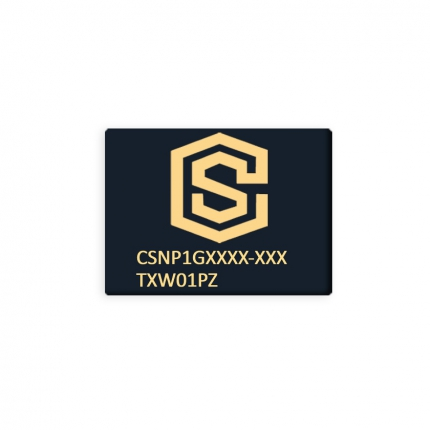

芯片正面圖

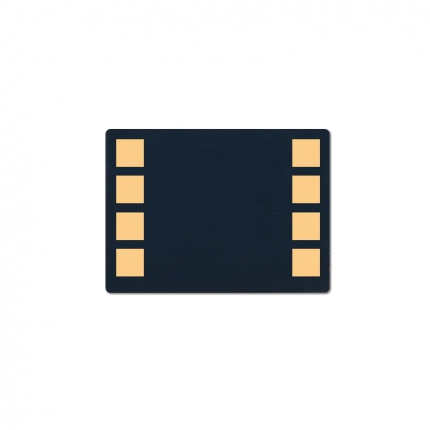

芯片背面圖

貼片焊接設計：LGA-8封裝，直接焊接在PCB板上，無插拔損耗，抗震、抗干擾性拉滿，適配工業設備的嚴苛環境；

尺寸小巧：僅6×8mm，比傳統TF卡座+TF卡方案節省大量PCB空間，特別適合小型化手持設備、智能終端；

高集成度：自帶壞塊管理與Flash管理算法，無需編寫驅動程序，標準SDIO接口兼容SPI/SD協議，直接移植標準驅動即可使用；

工業級壽命與穩定性：內置SLC晶圓擦寫壽命可達10萬次，通過1萬次隨機掉電測試，支持-40℃~+85℃寬溫工作，遠超消費級存儲產品。

1.3、內部原理圖

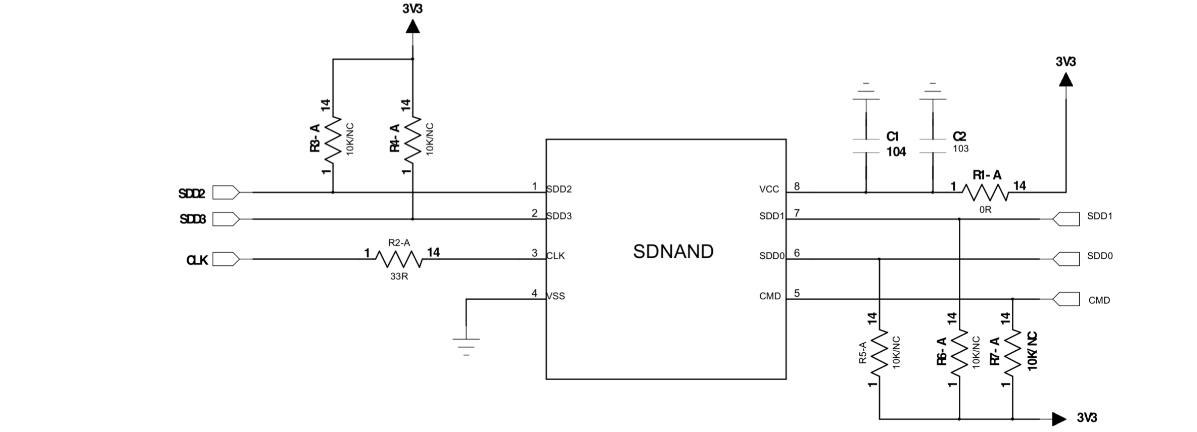

下圖是芯片的內部原理圖：

接下來我便詳細講解一下這個原理圖：

電源濾波：

VCC引腳（第8腳）接3.3V供電，搭配兩顆濾波電容C1（104，即0.1μF）、C2（103，即0.01μF），官方推薦額外增加2.2μF電容進一步優化電源穩定性，適配工業環境的電源波動。

VSS引腳（第4腳）直接接地，完成電源回路。

時鐘線設計：

CLK引腳（第3腳）串接33Ω電阻R2-A（官方推薦范圍0~120Ω）

用于抑制信號反射、減少電磁干擾，保證高速時鐘信號的完整性，避免傳輸誤碼。

上拉電阻設計：

CMD和DAT0~3線均需接10K~100KΩ上拉電阻（圖中R3-A~R7-A），防止SDNAND進入高阻態時總線浮空，避免總線電平不確定導致的通信異常。

注意：即使僅使用1-bitSD模式，也必須對DAT0~3全部上拉，這是保證總線穩定的關鍵。

數據與命令線：

SDD0~SDD3（數據總線）、CMD（命令線）直接連接到主控的SDIO引腳，配合上拉電阻完成通信鏈路，無需額外驅動器件。

二、核心參數與技術優勢

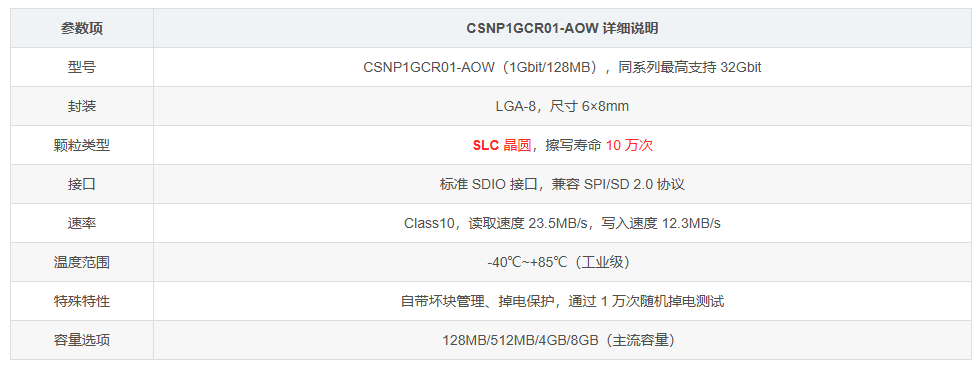

2.1、核心規格

2.2自研控制器與Flash管理算法

雷龍SDNAND的核心競爭力在于自研控制器+四大Flash管理算法

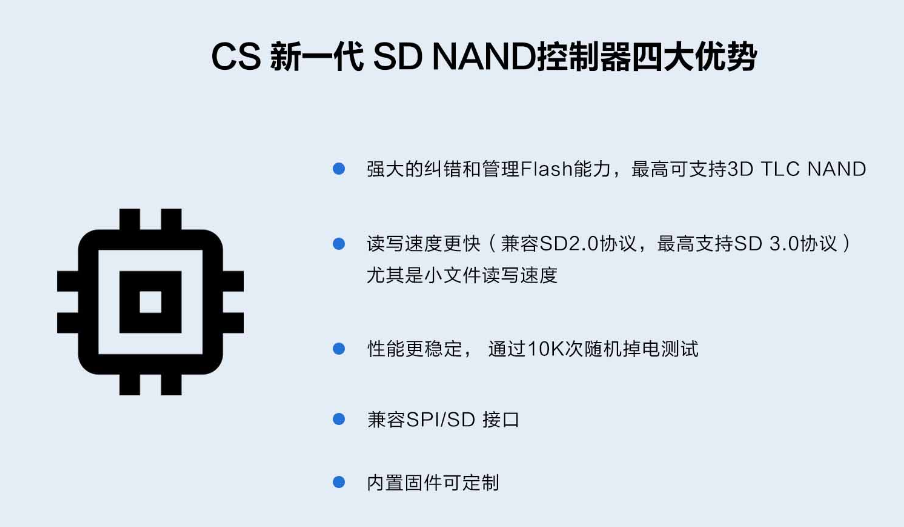

2.2.1、自研控制器優勢

2.2.2、四大Flash管理算法

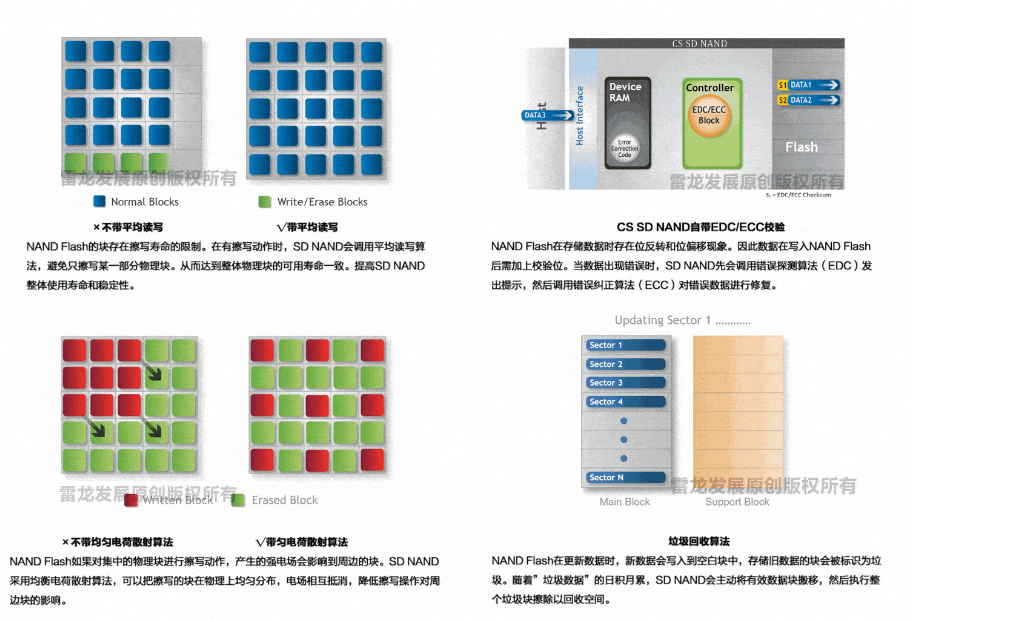

產品內置了均衡磨損、壞塊替換、掉電保護、數據校驗四大核心算法，從底層保證了工業場景下的數據可靠性，這是普通消費級TF卡完全無法比擬的。如下圖所示：

2.3、與同類產品對比：穩省快的平衡之選

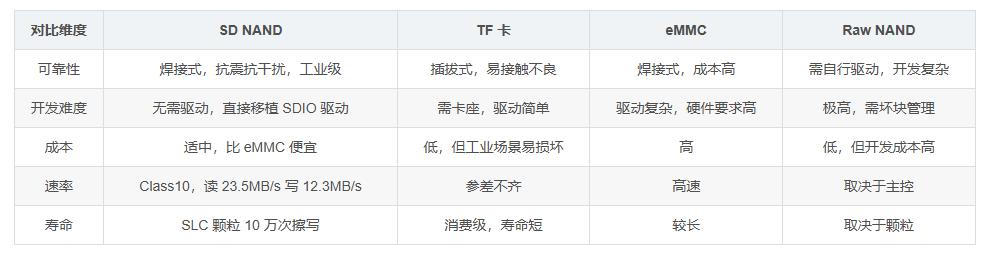

雷龍SDNAND在工業存儲選型中，完美填補了TF卡、RawNAND、eMMC之間的空白

三、芯片實測表現

3.1、測試寫入讀回速度

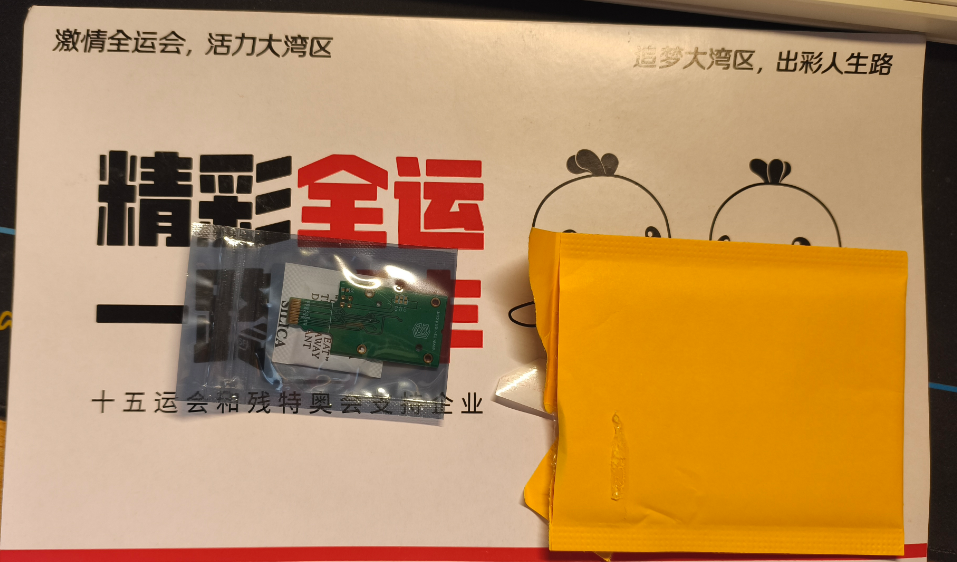

下圖就是雷龍給我郵寄的樣品，可以看到128mbyte的SDNAND與轉接板已經焊好了。

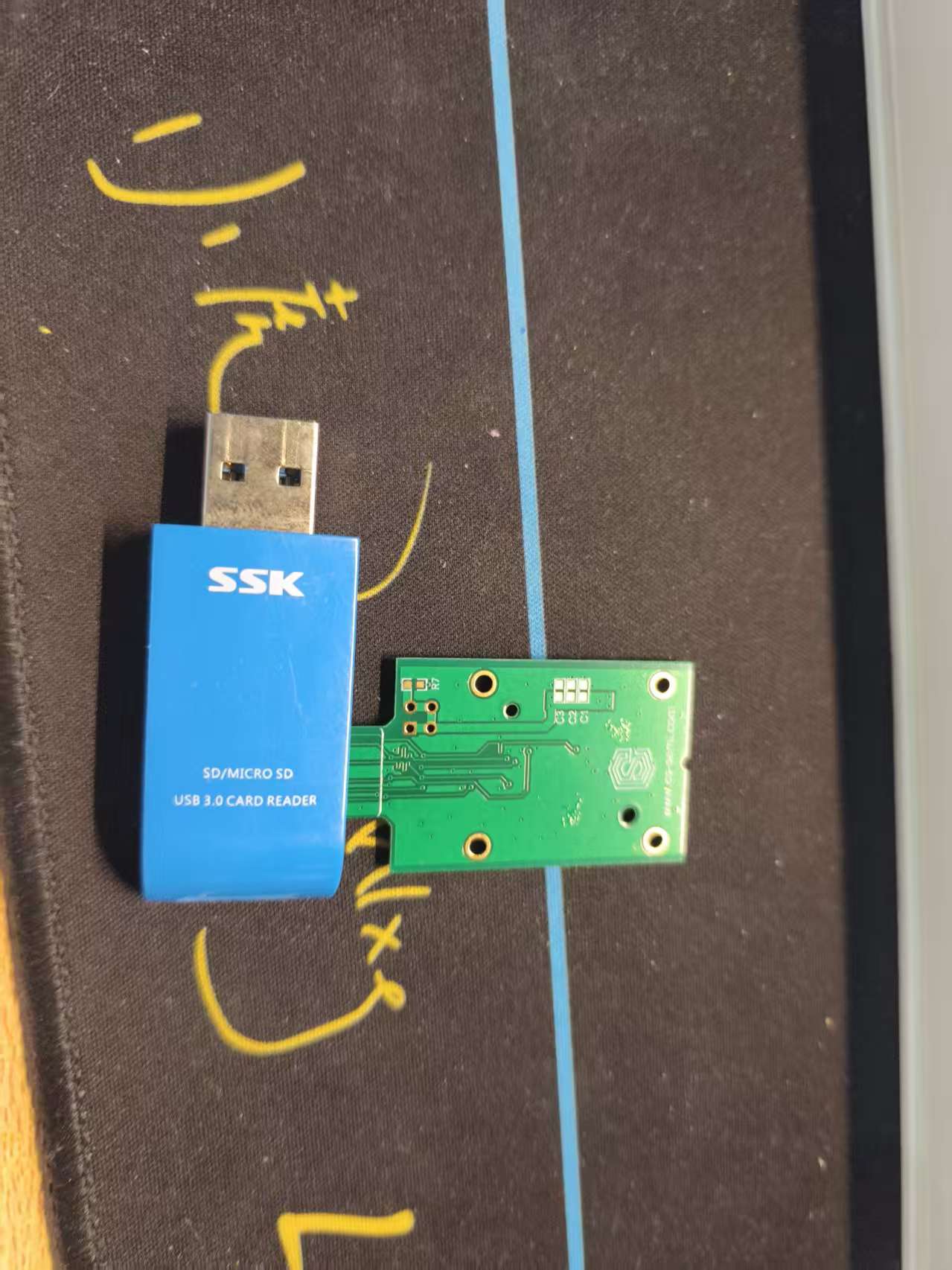

使用方法如下，插入讀卡器，再插入USB接口

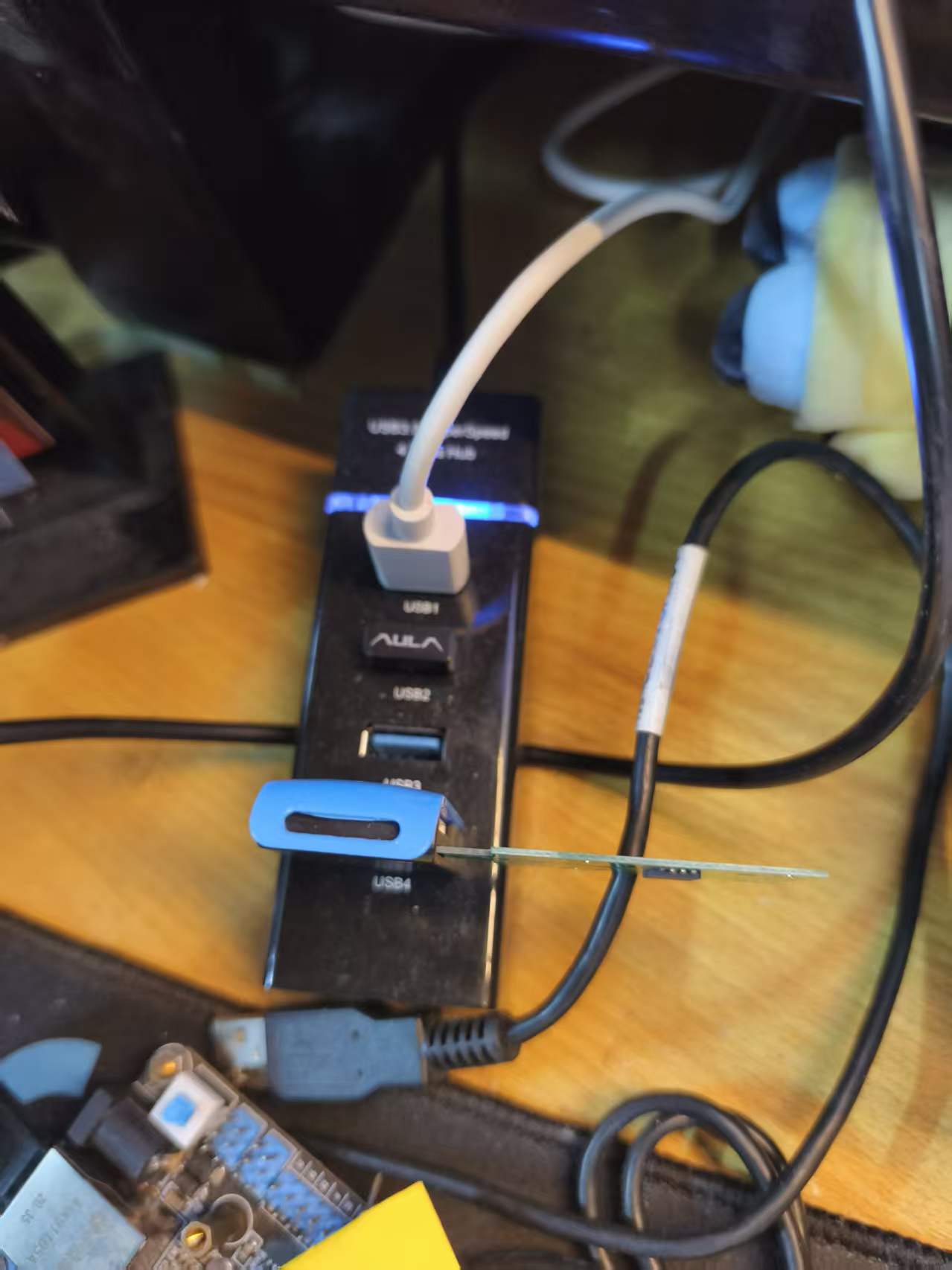

插入U(xiǎn)SB如下圖所示：

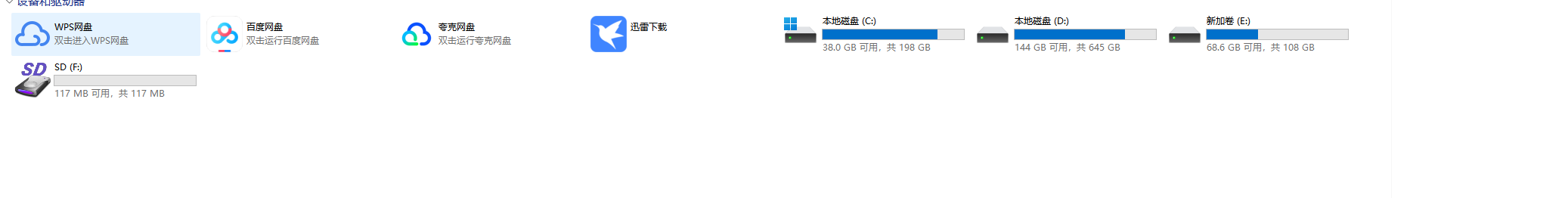

可以看到電腦上一句多了個sd卡設備

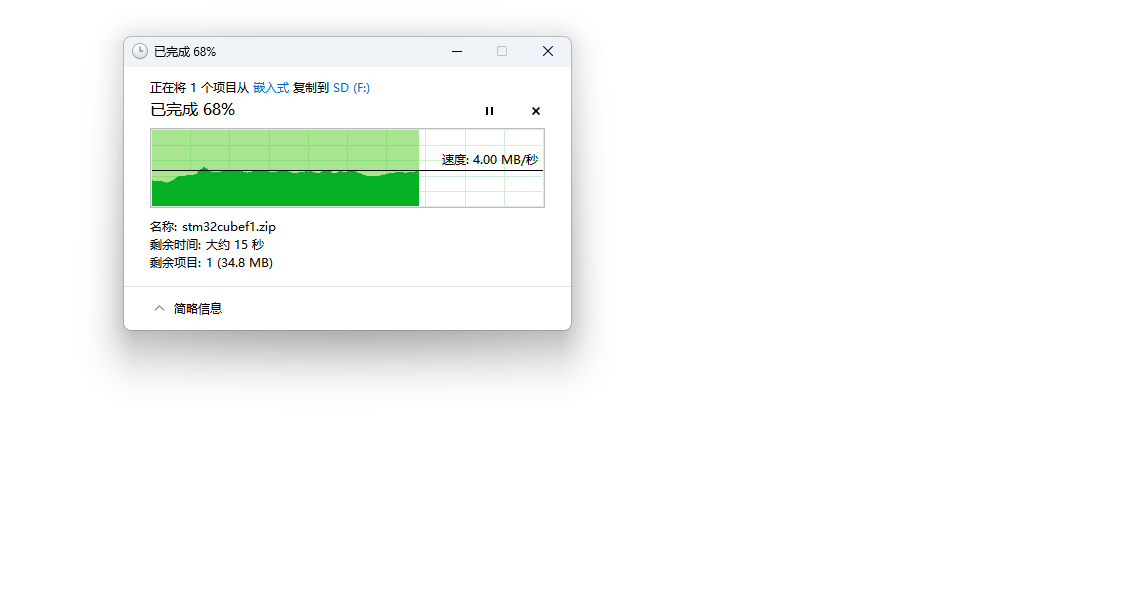

寫入一個109MB的文件，平均速度在4MB/s

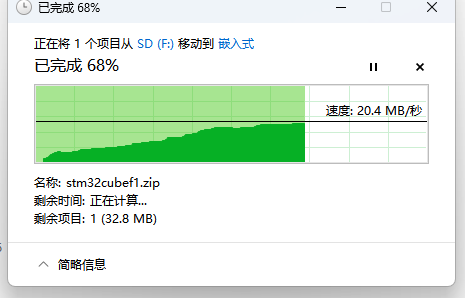

再將其讀回到電腦硬盤，讀取平均速度可以達到20MB/s。

3.2測試燒錄代碼功能

這里我們使用imx6ull開發板進行測試，首先咱們從ubuntu中把代碼燒錄進sd卡，還是插入讀卡器，先用ls/dev/sd*查看地址。

我的是/dev/sdb。

再給予imxdownload可執行權限：

chmod777imxdownload

這里我們燒寫led亮實驗

燒寫命令：

./imxdownloadledc.bin/dev/sdb

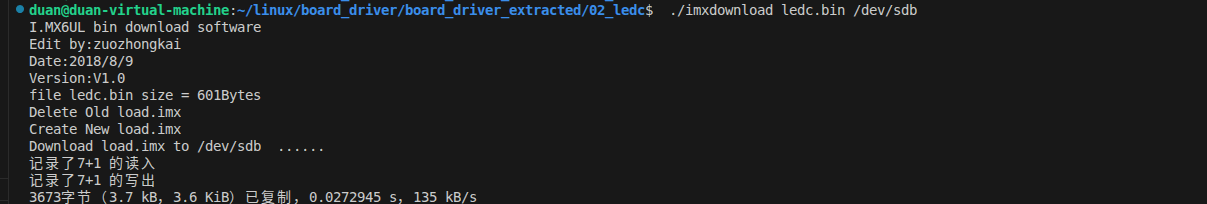

如下圖所示：

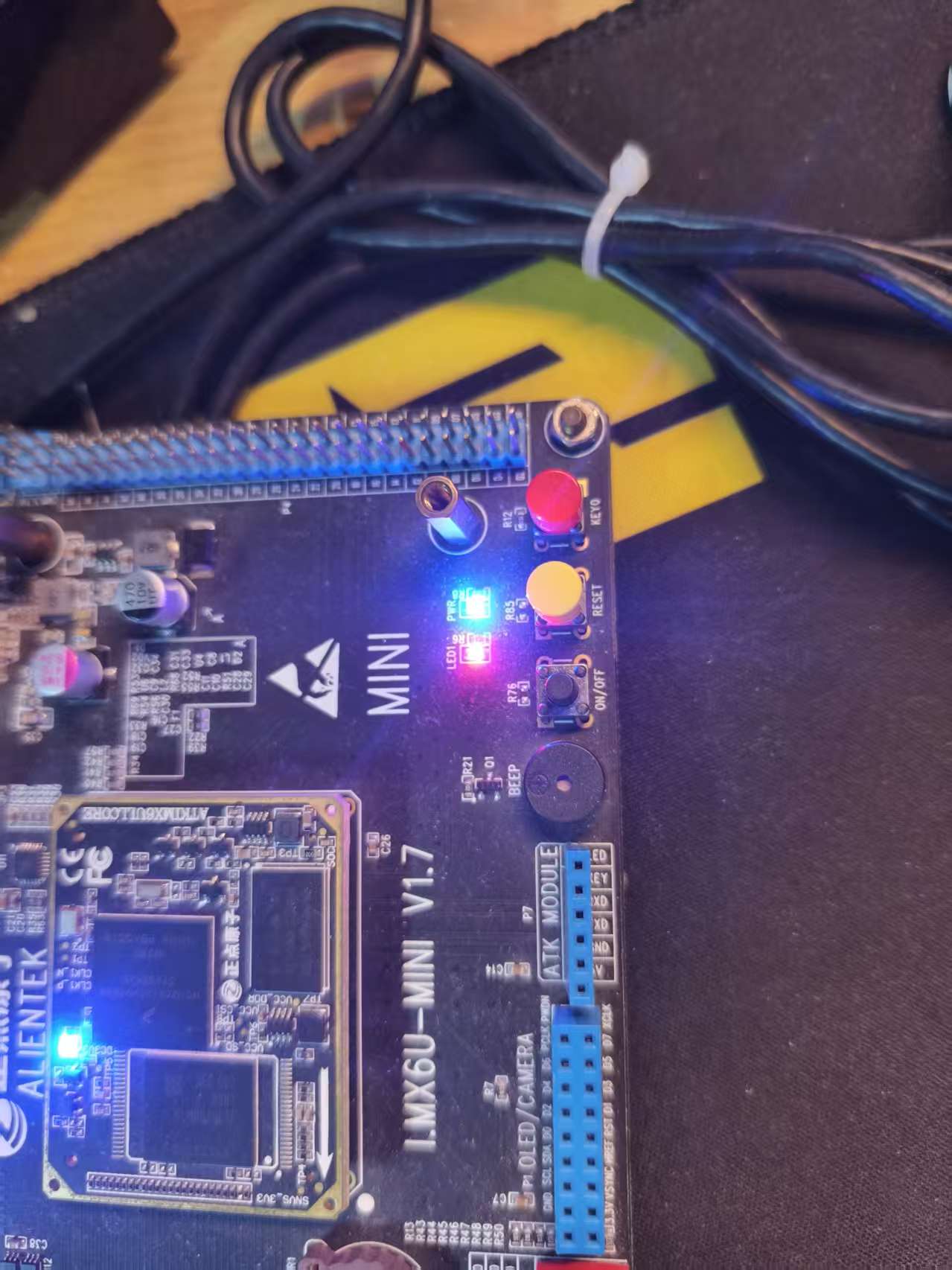

燒寫成功，再把卡插入開發板，并使用SD卡啟動。如下圖所示：

最終開發板成功啟動，LED正常點亮，證明SDNAND完全可以替代傳統TF卡作為系統啟動介質，兼容性拉滿。

總結

通過本次實測，我對創世SDNAND（CSNP1GCR01-AOW）的整體表現非常滿意，對于嵌入式開發者來說，如果你正在為工業項目尋找一款穩定、小巧、易用、成本可控的板載存儲方案，又不想被TF卡座的可靠性問題困擾，那么這款創世SDNAND絕對值得一試。它不僅能縮小產品體積、提升設備穩定性，還能大幅降低開發與維護成本，是工業存儲領域的優質新選擇。
