節省空間型器件工作溫度達+165 C，電感值高達4.70 H，DCR低至6.6 m ，從而提升效率

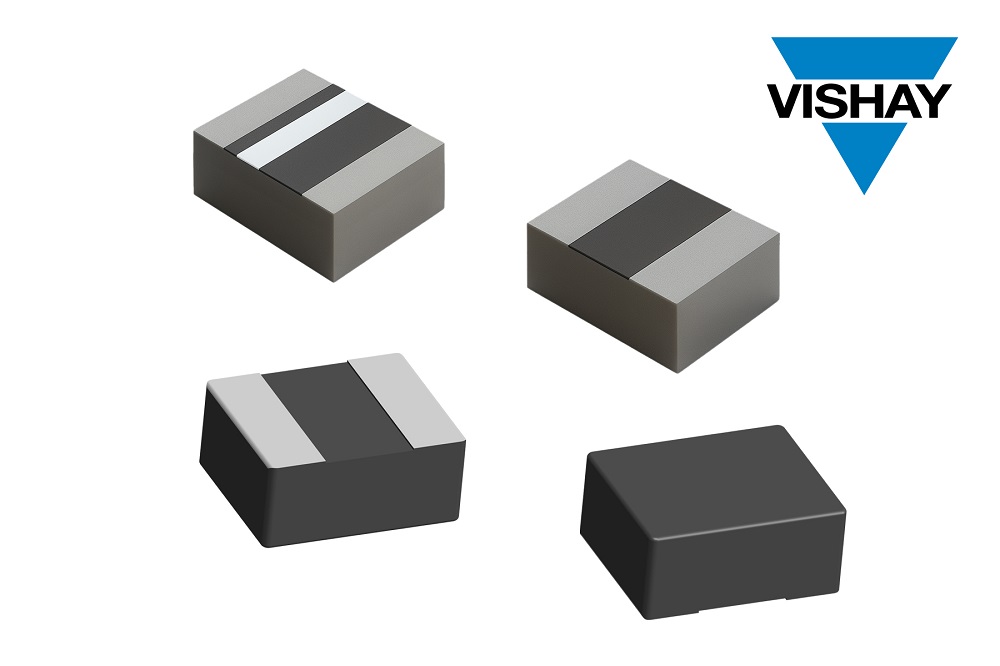

今天Vishay宣布，推出四款全新功率電感器，封裝尺寸分別為2.0 mm x 1.6 mm x 1.2 mm 0806 和 3.2 mm x 2.5 mm x 1.2 mm 1210---商用版IHLL-0806AZ-1Z 和 IHLL-1210AB-1Z 以及車規級IHLP-0806AB-5A 和 IHLP-1210ABEZ-5A。這些器件在實現同類競品相同性能的同時，占位面積分別縮小11 %（1210）和 64 %（0806），并且具有更高的工作溫度、更寬的電感值范圍和更低的直流電阻（DCR），從而提升了效率。

IHLL-0806AZ-1Z和IHLL-1210AB-1Z的電感值范圍為0.24 H至4.70 H，典型DCR低至6.6 m。兩款電感器的端子僅底部含鍍層，因此可采用更小的焊盤，實現更緊湊的電路板布局。IHLP-0806AB-5A和IHLP-1210ABEZ-5A端子底部和側面均含鍍層，可形成側面爬錫，從而增強抗高機械沖擊的固定強度，同時簡化焊點檢查。器件符合AEC-Q200標準，可在高達+165 C的溫度下可靠工作，相比競品的一體成型電感器高出10 C，典型DCR低至15.0m。

與基于鐵氧體的技術相比，四款器件具有更優異的性能，器件采用緊固的鐵粉芯一體成型封裝，將繞組完全包裹，從而消除氣隙并實現磁屏蔽，防止與周邊元件產生串?dāng)_，同時其軟飽和曲線確保整個工作溫度和額定電流范圍內的穩定性。新型電感器封裝采用100%無鉛（Pb）屏蔽復合結構，蜂鳴噪聲極低，并具有很高的抗熱沖擊、防潮和抗機械沖擊能力，可處理高瞬態電流尖峰而不會飽和。

日前發布的Vishay Dale器件符合RoHS和Vishay綠色標準，無鹵素，專為各種應用場景下的DC/DC轉換器、噪聲抑制和濾波而設計。IHLP-0806AB-5A和IHLP-1210ABEZ-5A是車載信息娛樂、導航和制動系統；高級駕駛輔助系統（ADAS）、激光雷達和傳感器，以及發動機控制單元的理想之選。IHLL-0806AZ-1Z和IHLL-1210AB-1Z則適用于CPU、SSD模塊、數據網絡和存儲系統；工業和家居自動化系統；電視、音響、音頻和游戲系統；電池供電消費類醫療保健設備；醫療設備；通信設備以及精密儀器。

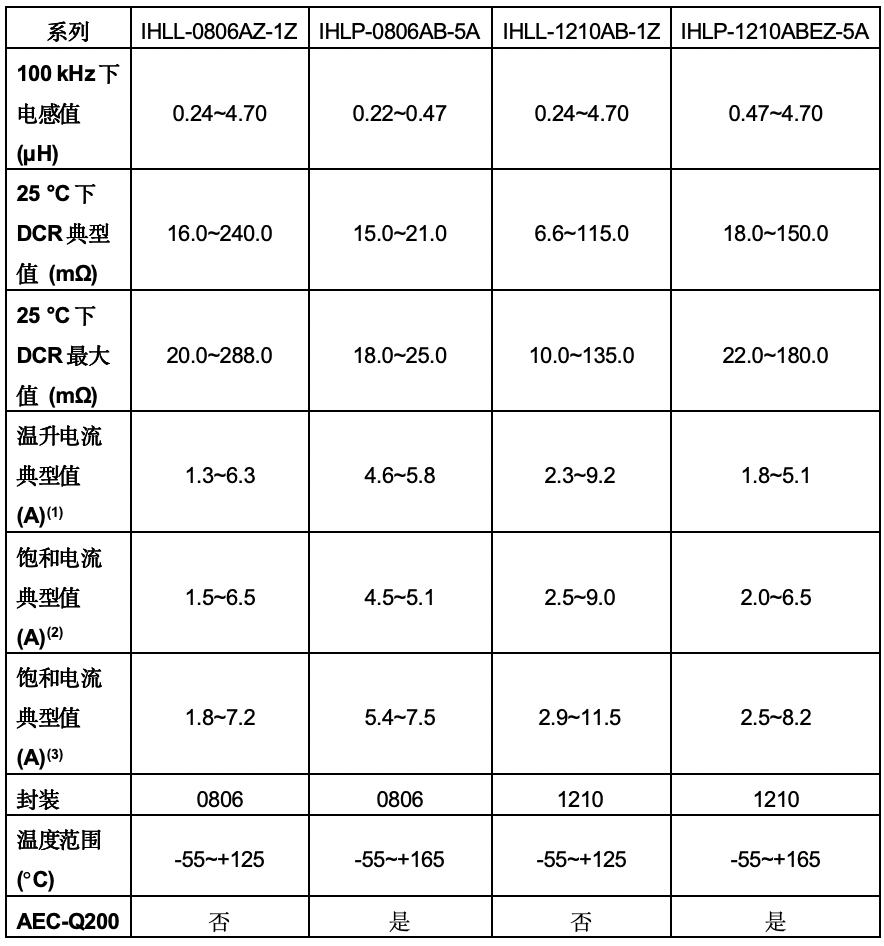

器件規格表：

(1)ΔT上升約40 °C時的直流電流 (A)
(2)L0下降約20 %時的直流電流 (A)
(3) L0下降約30 %時的直流電流 (A)

IHLL-0806AZ-1Z、IHLL-1210AB-1Z、IHLP-0806AB-5A和IHLP-1210ABEZ-5A系列電感器現可提供樣品并已實現量產，供貨周期為10周。
