在智能制造升級過程中，某食品飲料灌裝生產線面臨典型的異構網絡兼容難題：產線主控系統采用三菱PLC（CC-Link IE從站），而新增的歐姆龍NX系列PLC（EtherNet/IP從站）因協議不兼容無法直接通信，導致灌裝機與貼標機節拍不同步，設備等待時間占比達18%，嚴重影響生產效率。為破解這一行業共性難題，項目團隊引入耐達訊自動化CC-Link IE轉EtherNet/IP網關（型號NY-CE-EIP），通過硬件級協議轉換實現跨品牌設備無縫協同。

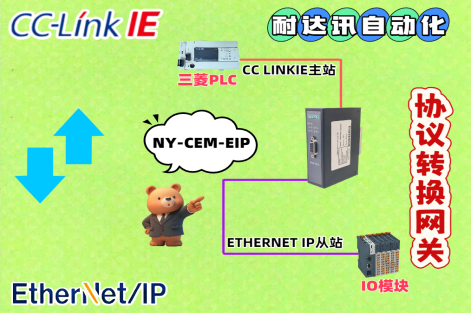

在硬件架構上，網關采用雙協議接口設計：CC-Link IE側配置為從站，通過工業以太網線接入三菱PLC的CC-Link IE網絡，站號設為10；EtherNet/IP側配置為適配器（Adapter），連接歐姆龍PLC的EtherNet/IP網絡，IP地址設為192.168.1.20，子網掩碼255.255.255.0。物理連接采用標準RJ45工業網線，網關通過DIN導軌安裝于控制柜，供電為24VDC，抗干擾等級符合工業三級標準。

軟件配置通過耐達訊專用配置工具實現。首先在CC-Link IE側創建數據映射區，將三菱PLC的灌裝速度指令（地址WY0-WY3）映射至網關輸入緩沖區，同時將歐姆龍PLC的貼標機狀態信號（地址WY100-WY103）映射至網關輸出緩沖區。在EtherNet/IP側，導入歐姆龍PLC的EDS文件，配置I/O連接參數：輸入數據長度16字節，對應貼標機運行狀態、故障代碼等信號；輸出數據長度16字節，對應灌裝速度設定值。通過標簽名映射功能，將三菱PLC的“Fill_Speed”標簽與歐姆龍PLC的“Labeler_Status”標簽建立雙向關聯，實現控制指令與狀態反饋的實時同步。
測試階段，通過模擬灌裝線不同生產節拍驗證通信性能。當三菱PLC發送500ml/s灌裝速度指令時，歐姆龍PLC在8ms內完成貼標機速度同步，設備協同誤差控制在±1mm以內。連續72小時運行測試顯示，數據丟包率低于0.01%，通信延遲穩定在5-10ms區間，滿足高速灌裝線實時性要求。故障模擬測試中，當貼標機觸發急停信號，網關在3ms內將狀態反饋至三菱PLC，觸發灌裝機同步停機，有效避免物料浪費。
項目實施后，灌裝線整體效率提升22%，設備等待時間占比降至5%以下，年節約生產成本約15萬元。通過網關的協議轉換功能，避免了更換原有PLC系統的高額投入，改造成本僅為系統升級方案的1/5。此外，網關支持遠程Web監控，運維人員可實時查看通信狀態、數據流量等參數，故障排查時間縮短60%。該案例驗證了耐達訊自動化CC-Link IE轉EtherNet/IP網關在跨協議設備集成中的可靠性，為食品飲料行業多品牌設備協同提供了可復用的解決方案，對推動產線智能化升級具有示范意義。
