一、項目背景與概況

在有著“東方底特律”之稱的長春，某知名汽車零部件制造廠擁有一條服役超過15年的轉向節生產線。該產線核心控制單元為西門子S7-200PLC，通過傳統的PPI（九針DP口）協議與昆侖通態（MCGS）觸摸屏進行本地監控，負責完成粗加工到精加工的流程。隨著“工業4.0”及車企對全生命周期追溯的要求，該產線需接入廠級MES系統，并將關鍵工藝參數實時傳輸至新增的S7-1200控制柜，用于與后道工序的自動化裝配島聯動。

二、通訊痛點分析：新舊時代的協議斷層

該技改項目面臨著典型的“新舊融合”難題，主要體現在以下三個方面：

1.物理接口與協議壁壘：老舊的S7-200PLC僅支持串行通訊（PPI協議），而新增的S7-1200PLC僅支持以太網通訊（Profinet/S7協議）。兩者之間存在無法逾越的協議鴻溝，無法直接對話。

2.“一線雙用”的矛盾風險：S7-200唯一的通訊口已被昆侖通態觸摸屏占用，用于產線本地操作。任何試圖拆除觸摸屏或占用該通訊口的行為，都會導致現場操作站癱瘓，這是現場工人絕對無法接受的。

3.數據孤島現象：原有S7-200采集的溫度、壓力、刀具壽命等關鍵數據被封存在本地，無法被MES系統采集，也無法指導S7-1200控制的自動化裝配島進行力矩調整，導致前后工序脫節。

三、選型與部署方案：遠創智控PPI-ETH-YC02Plus

為解決上述痛點，方案決定采用遠創智控PPI-ETH-YC02Plus橋接型模塊。該產品在設計中扮演了以太網橋接器的角色，能夠完美解決多主站通訊矛盾的問題。具體硬件配置與拓?fù)浣Y(jié)構如下：

技術架構與硬件配置

1.硬件組網：

核心網關：遠創智控PPI-ETH-YC02Plus（橋接型）一臺。

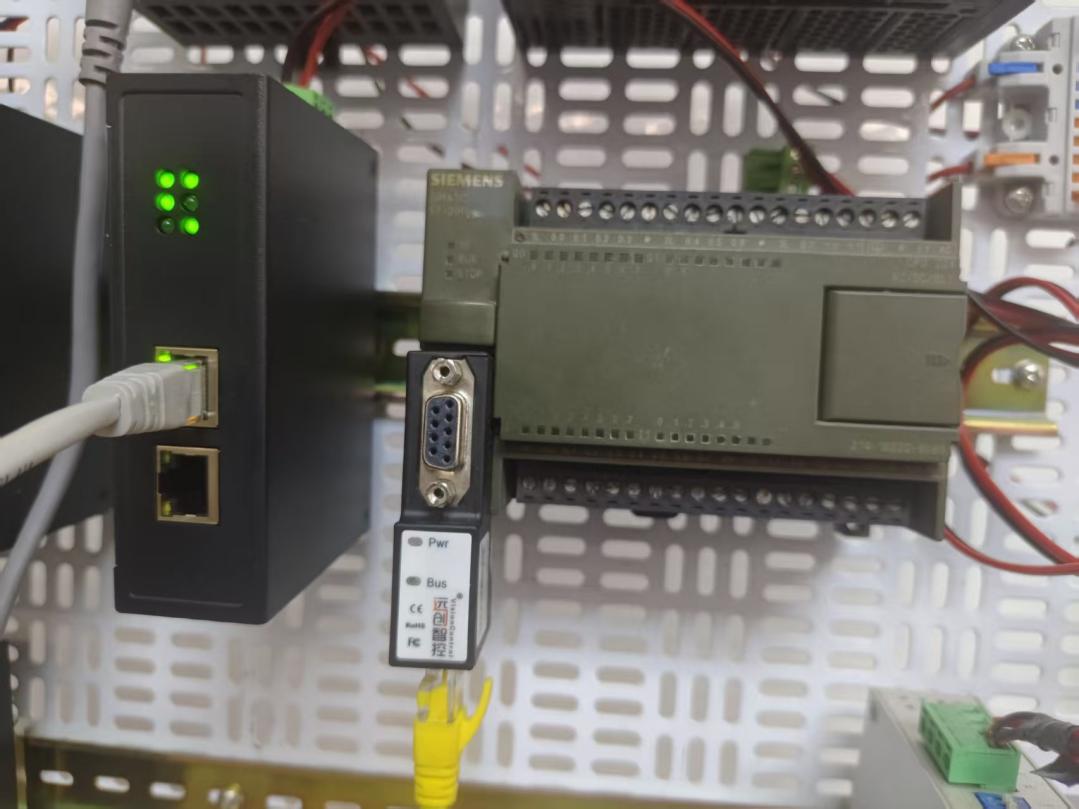

連接方式：將網關直接插入S7-200PLC的原始PPI/MPI通訊口。網關側面自帶的9針母口，用于連接原有的昆侖通態觸摸屏。

上行通訊：通過網關的RJ45以太網口，連接至車間工業交換機，與西門子S7-1200和MES服務器建立鏈接。

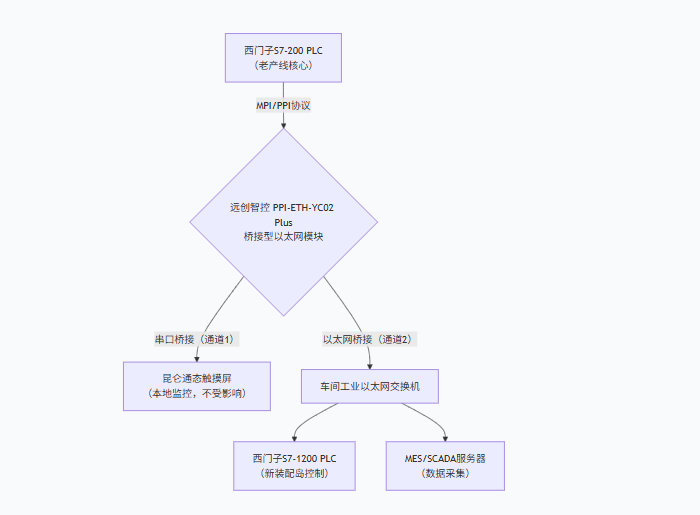

2.可視化結構拓?fù)鋱D：

網關功能詳解

串口轉以太網（核心功能）：模塊將S7-200底層的PPI協議“打包”成標準的S7-TCP/IP以太網協議，實現了串口轉以太網的物理與邏輯轉換，使得上位機和新PLC可以像訪問以太網設備一樣訪問老PLC。

橋接型模式（關鍵亮點）：不同于直通型，該以太網轉換器內置了智能數據路由機制。它作為“主站”與S7-200通訊，同時將數據映射給兩側的從站（觸摸屏和S7-1200）。這種橋接模式完美解決了原廠PPI協議無法同時響應多個主站（觸摸屏+以太網請求）的難題。

協議翻譯與映射：支持ModbusTCPServer功能。S7-1200無需編寫復雜的S7通訊輪詢指令，只需通過簡單的Modbus指令即可讀取S7-200的數據區，極大簡化了編程難度。

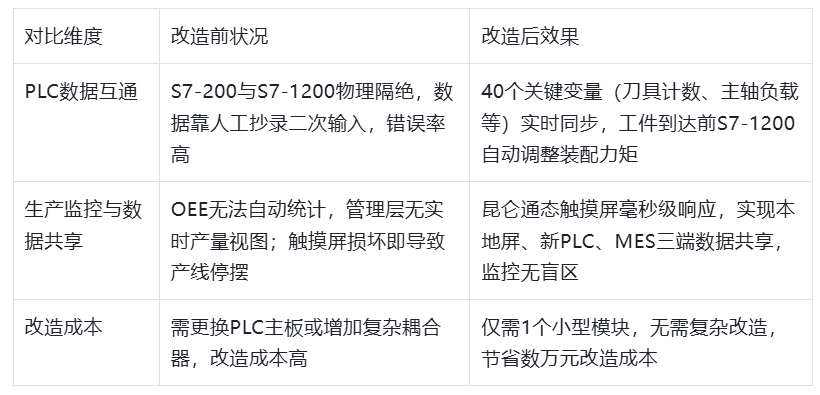

四、應用效果前后對比

五、方案價值與優勢

1.極簡部署，無擾生產：模塊直接插入編程口，無需拆卸原有觸摸屏線路，實現了“帶病手術”般的無縫改造。

2.多主站并發能力：這是該以太網橋接器最大的優勢。它內部處理了多主站令牌環問題，確保本地操作與遠程采集兩不誤。

3.高度兼容性：不僅完美支持西門子S7協議，還向下兼容ModbusTCP，讓不同品牌的控制器（西門子1200）和上位機都能輕松獲取數據。

六、網關未來發展趨勢分析

從PPI-ETH-YC02Plus這類產品身上，我們可以窺見工業通訊網關的三大未來趨勢：

1.IT與OT深度融合：未來的網關不僅是協議轉換器，更是邊緣計算節點。像PPI-ETH-YC02Plus目前實現了串口轉以太網的物理連接，下一代產品將直接內置MQTT協議，可將S7-200數據直接上云，對接阿里云、AWS等物聯網平臺。

2.數據安全與加密：隨著網絡攻擊向工業端蔓延，未來的以太網轉換器將集成硬件加密芯片，支持OPCUA的加密通信，確保數據在傳輸過程中的完整性與機密性。

3.單芯片多協議融合：發展趨勢是硬件平臺高度集成，一個網關即可處理如Profinet、EtherCAT、EtherNet/IP等多種實時以太網協議的轉換，而不再局限于單一的S7或Modbus協議。

七、總結

通過本次在汽車零部件生產線的應用，遠創智控PPI-ETH-YC02Plus橋接型模塊成功扮演了“翻譯官”和“橋頭堡”的角色。它僅通過一個巴掌大小的設備，不僅打通了S7-200與S7-1200這兩代跨越近20年的PLC產品之間的通訊壁壘，還保住了原有的昆侖通態觸摸屏系統。這一方案充分證明了，在工業自動化領域，選擇合適的以太網橋接器和串口轉以太網方案，是實現工廠數字化、智能化升級的最具性價比的路徑。
