摘要：光伏儲能一體化充電站繼電保護核心的是解決多電源結構下保護邏輯配合難、運維低效問題，安科瑞通過繼電保護+運管一體化方案破解該難題，需結合多設備協同特性，兼顧保護、控制及合規性。

一、光伏儲能一體化充電站電氣設計

充電站為三級負荷，1路10kV市電供電，采用含高壓/變壓器/低壓三室的箱式變電站，用電容量630kVA~1250kVA；光伏裝于車棚及周邊建筑頂部，儲能柜容量結合充電需求與預算確定，相關設備可放預制艙。

二、充電站繼電保護要求

核心難點：光伏、儲能接入使供電結構變?yōu)槎嚯娫矗搪?a href="http://www.makelele.cn/tags/電流/" target="_blank">電流分布/方向改變，電力電子設備故障反應慢，易引發保護誤動、擴大故障范圍，需符合相關標準。

2.1 樁級保護

樁級保護：直流充電樁需具備交直流過壓、過流、內部過溫保護，可加裝限流式電氣防火保護器；交流充電樁需具備過負荷、短路、漏電保護，配置同類保護器，漏電保護符合國標。

2.2 0.4kV回路繼電保護

0.4kV回路保護：光伏逆變器、儲能變流器自帶完善保護；并網點設防孤島保護裝置及APView400電能質量監測裝置（監測電流/電壓/諧波等）；主回路配置低壓保護裝置，實現多重保護，保障選擇性。

2.3 10kV回路繼電保護

10kV回路保護：進線配線路保護裝置，變壓器配變壓器保護裝置（無高壓側斷路器則裝于進線處）；兩者均需帶方向電流速斷、過流、過負荷保護，變壓器額外加非電量保護；公共連接點配電能質量監測裝置，自發自用用戶設防逆流裝置。

2.4 協調控制器

協調控制器ACCU-100：具備數據采集、協議轉換、存儲功能，可預設邏輯控制光伏、儲能、充電樁運行及負荷調節，與云端平臺交互響應策略。

三、充電樁設備

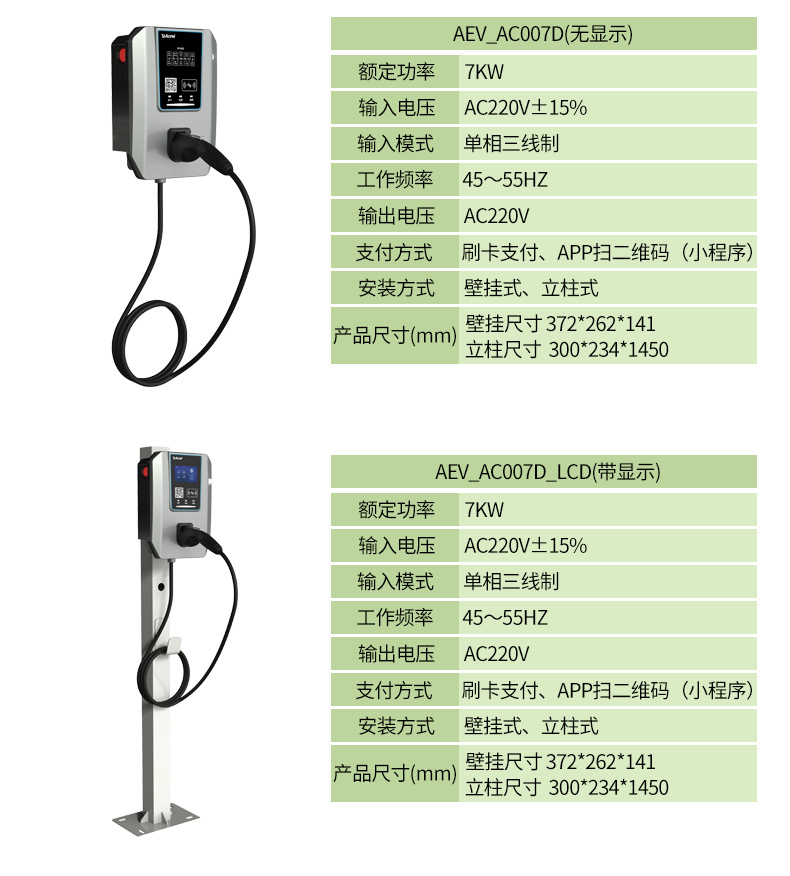

安科瑞充電樁：含AEV200-DC240M分體式直流充電柜（一柜四樁，單樁240kW）及160kW、120kW等不同功率直流樁、7kW交流樁，滿足各類場景，具備完善保護功能。

四、智慧能源管理平臺

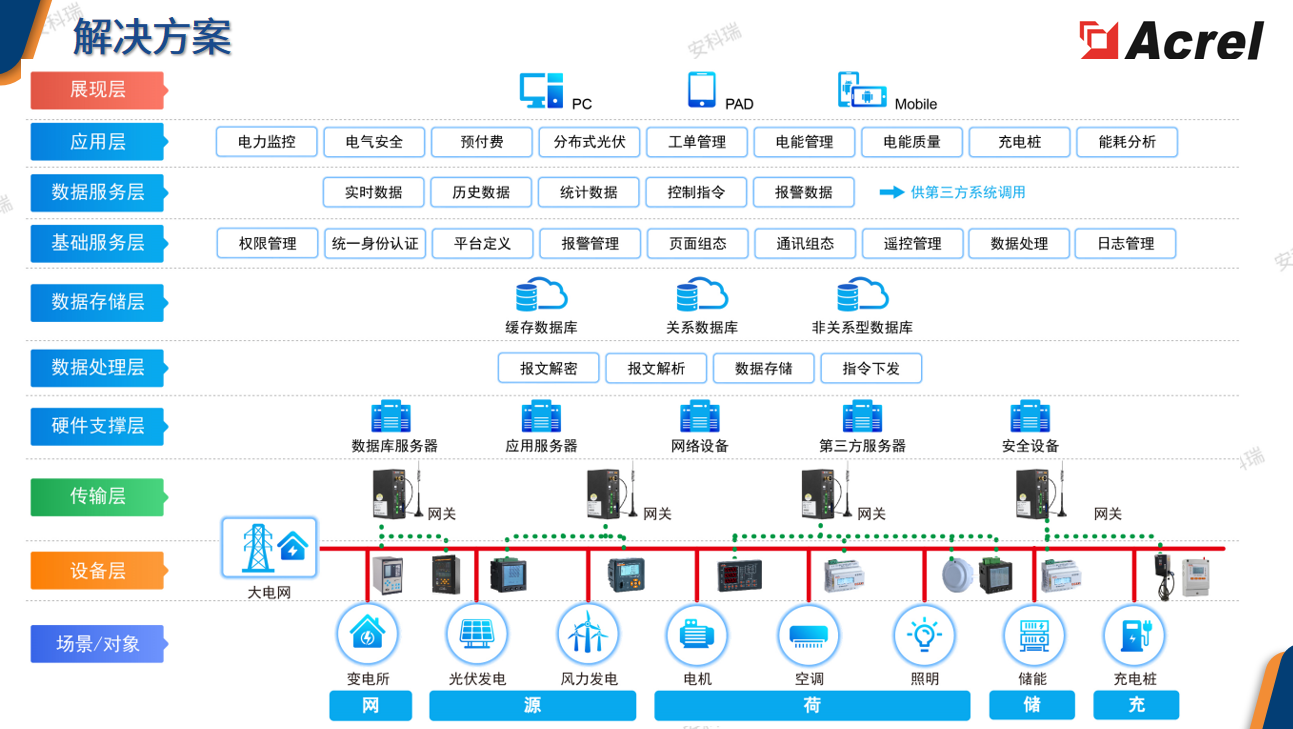

AcrelEMS智慧能源管理平臺：融合電力監控、電能質量治理、充電樁運營、光伏/儲能監控，實現能源優化、成本降低、供電可靠。

4.1 充電運營管理

充電運營管理：基于物聯網+大數據，實現充電樁監控調度，支持預約、掃碼/刷卡充電、尋樁導航、訂單管理、收益分析，提升利用率與用戶體驗。

4.2 光伏儲能能量管理

光伏儲能能量管理：優化電網、光伏、儲能、充電樁能量調配，保障變壓器安全，消除峰谷差、平滑負荷，禁止并網時防止逆功率。

4.3 有序充電管理

有序充電管理：實時監測變壓器負荷，結合儲能放電容量動態控電，通過權限識別、功率控制、價格調節引導充電，提升電網容納能力。

五、結束語

安科瑞通過分層分級繼電保護+AcrelEMS智慧平臺+新能源控制策略，實現光伏儲能充電站可靠、合規、經濟運行，可統籌管理多區域站點。
