產品概述

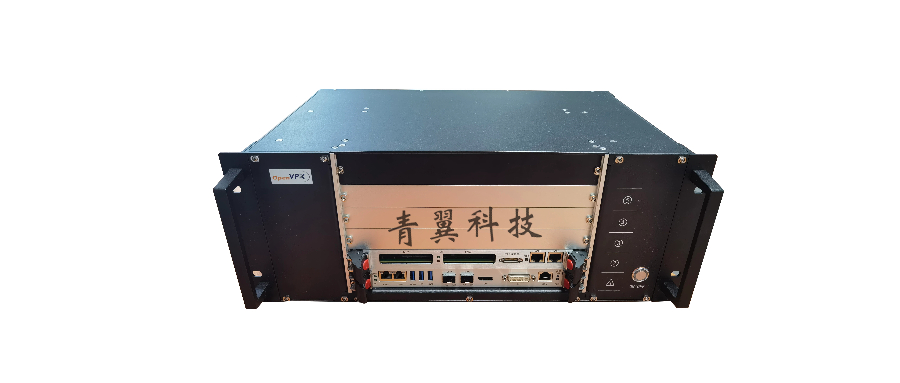

VPX6100 是一款基于 6U VPX 總線架構的高性能、高可靠性的 系統平臺，支持 VPX、OpenVPX 協議標準。該系統平臺采用高性能 5 槽 6U VPX 背板，高度優化的拓撲結構，能夠為用戶提供各種高速串 行總線的互聯，該平臺支持標準 VPX 插卡電源與高功率模塊電源，為 VPX 系統功率提供最大的設計支持，該平臺支持后插卡設計，方便用 戶進行 IO 擴展該系統平臺可廣泛應用于實驗室、外場、機苛刻 環境下實時數據采集處理傳輸存儲的需求，適合于航空、航天、船舶 等應用場

技術指標：

標準 4U VPX 系統平臺，支持上架和桌面應用

符合 OpenVPX/VPX 標準，符合 VITA46/VITA65 規范

兼容研華/凌華等多廠家 6U VPX 主控板機箱規格

機箱型材：

• 高強度鋁鎂合金
• 表面處理：黑色噴塑處理
• 外型尺寸：寬 483.6mm x 高 177mm x 深 310mm
• 支持 6U 水平插卡，支持后 IO
• 散熱方式：風冷散熱

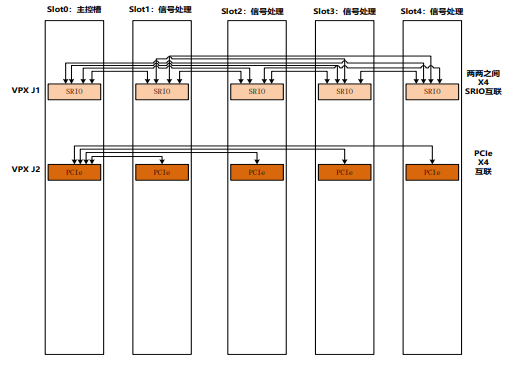

背板規格

• 5 槽 6U VPX 背板，5HP 槽位間距
• 高度優化的背板拓撲結構
• Slot0 為主控槽，Slot1~4 為外設槽
• VPX J1：Slot0~4 支持 5 槽位之間 x4 Full Mesh 互聯；
• VPX J2：Slot04 路 x4 PCIe@8Gbps 分別連接至 Slot1~4
• VPX J3：懸空
• VPX J5：LVDS X8 互聯
• VPX J6：懸空

電源規格

• 系統支持標準 6U VPX 插卡電源或者電源模塊
• 支持最大功率：1100W
• 輸入電壓：AC 90 ~264，47~63Hz；
• 輸出電壓；+12V@max 60A（紋波≤120mV）； +5.0V@max 40A，+3.3V@max 10A（紋波優于 1%Vpp）； -12V@max 5A（紋波≤120mV）；
• 電源防護：過壓、過流、短路保護
• 環境特征
• 工作溫度：-40°~﹢85°C
• 存儲溫度：-55°~﹢125°C
• 工作濕度：5%~95%，非凝結
• 沖擊性能：3000 Bumps，10G（16ms）half sine
• 振動性能：1.5G，10~200Hz應用范圍軟件無線電雷達與基帶信號處理智能信號分析大規模圖形與圖像處理

應用范圍

• 軟件無線電
• 雷達與基帶信號處理
• 智能信號分析
• 大規模圖形與圖像處理
