什么是電壓模式？

深圳市科瑞杰科技有限公司-雖然所有的可編程交流電源都提供交流AC輸出模式，但只有少數交流源可以同時提供直流DC輸出模式。這對于在僅需要DC源為待測物EUT供電的應用中是很有用的。然而，在市場上，越來越多的電力電子產品在交流和直流供電模式下都可以運行。這就縮短了AC到DC的轉換期，從而降低了損耗并提高了能源效率。這種EUT不僅需要在AC模式和DC模式下進行測試，還必須可以在AC和DC電源輸入之間自行轉換，不對輸出產生不良影響。為此，所使用的可編程電源除了AC模式和DC模式之外，還必須提供AC+DC輸出模式。并不是所有的電源都能支持這一點，而來自ITECH的IT7600系列交流源就可以滿足此要求。

為什么AC+DC這么重要？

那些只能輸出交流電或者只可以輸出直流電的電源在交流和直流模式切換時，輸出會有明顯的電壓下降，所以在某些應用中就不可以使用。設計和測試工程師之前使用的替代方案是在交流電源和直流電源之間加入一個電源轉換開關。這種方法可以獲得更好的傳輸特性，但是轉換開關可能會發生故障，并且因?yàn)閮蓚€(gè)電源不能短路在一起，所以隨時都會出現一定量的交叉延遲，也稱為死區時間。如圖一所示。

圖一、普通交流電源+直流電源實現交直流輸出

IT7600的內置AC+DC模式

一個更好的解決方案是使用內置有AC+DC或DC+AC輸出模式的交流電源。

可以允許電能在交流和直流之間進行轉換，無過沖。因?yàn)椴恍枰谳敵瞿Ｊ交騼蓚€(gè)電源之間進行切換，因此可以零交叉時間，即無縫切換。IT7600的AC+DC輸出可如下圖二所示。

圖二、IT7600的AC+DC模式輸出

AC、DC的快速切換編程

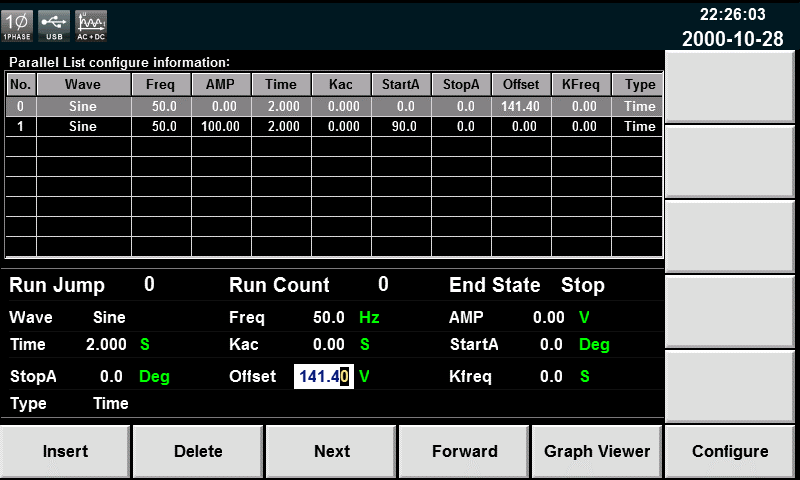

為了確保交流和直流輸出之間的轉換可瞬時發生，用戶需要編寫一個小的瞬態程序，以在100Vac和141.4Vdc之間轉換為例。這可以使用IT7600系列電源的list功能完成，并可在屏幕面板的波形顯示界面直接查看，無需示波器更加方便。每一步都可以設定波形、頻率、幅值、停留時間、AC幅值斜率、起始/終止相位角、直流偏置、頻率斜率、觸發模式。圖三顯示了IT7600的list的設置界面，高分辨率大屏幕讓設置一目了然，更配有免費的上位機軟件IT9000，可以在電腦上遠程控制機器的輸出。

圖三、IT7600的list設置界面

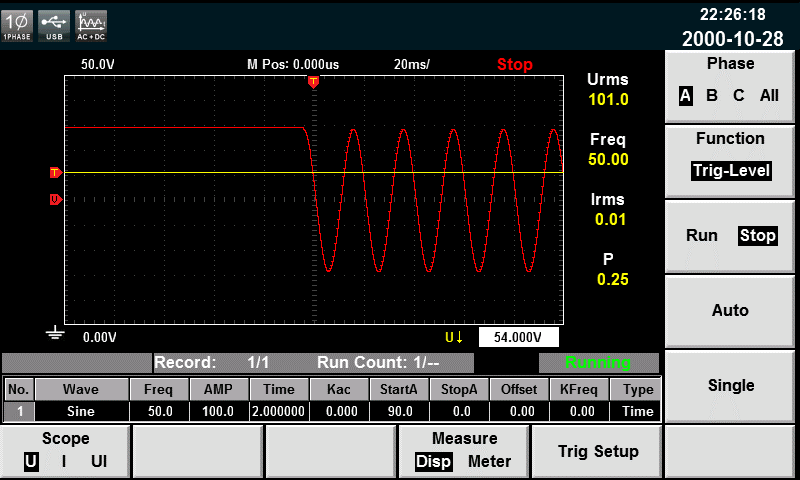

通過編程從AC到DC模式的轉換發生可以在正弦波的90°點，只需要設置起始相位角為90°即可。這種設置非常靈活，我們可以使AC到DC轉換發生在交流波形的正峰值處，從而導致無縫過渡，如圖四所示。

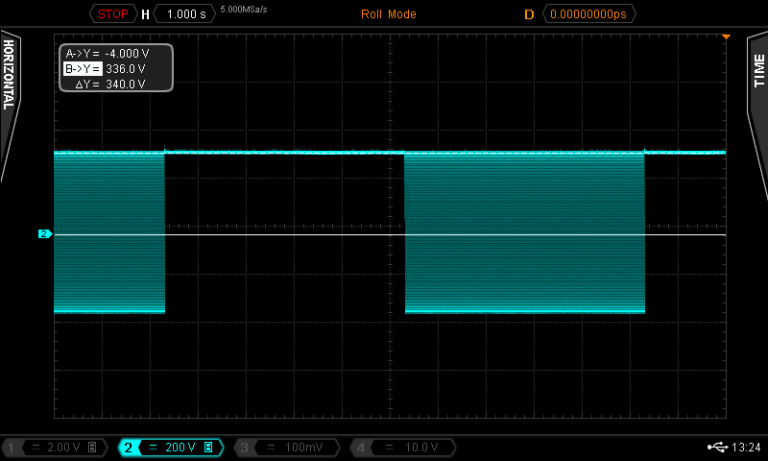

圖四、IT7600的DC、AC之間無縫切換

結論

在市場上，IT7600系列是一種最通用，功能最強大的可編程直流電源，它應該是每一個電力設計和測試工程師工具套件的一部分。IT7600還內置了任意波形發生器，客戶可以自行編輯基礎波形，在list功能中完成幅值、頻率的變化及重復。IT7600還可以生成高次電壓諧波，可以編輯幾乎任意波形，模擬電網中斷、高次諧波、突波、陷波等等。
