一、 方案背景

在我國，通訊基站運行維護采用“鐵塔公司主導建設維護，三大運營商負責經營”模式。為保障通信暢通與網絡覆蓋，鐵塔公司已大規模建設眾多通訊鐵塔，且數量持續增長。

信息時代下，基站功能日益豐富，用戶與用電設備增多，用電量急劇上升。同時，多數鐵塔基站位于供電末端，電壓不足；偏遠基站電網架設、維護成本高，供電安全性、可靠性和經濟性存問題。

為此，鐵塔基站微電網應運而生，它是在基站范圍內構建的小型電力系統，集成微電源、儲能裝置等。其建設效果顯著：

微電源含風力發電機等，提升新能源利用率，優化能源結構，減少污染。

可根據實際靈活配置微電源，應對用電量增加；偏遠基站擴大規?？蓽p少對大電網依賴，降低成本。

整合儲能系統，實現“移峰填谷”，穩定電壓頻率，提升電能質量。

建立智能系統，可實時監測、調度和控制基站內部對象，提升自動化與智能化水平。

二、 微電網建設標準及相關術語

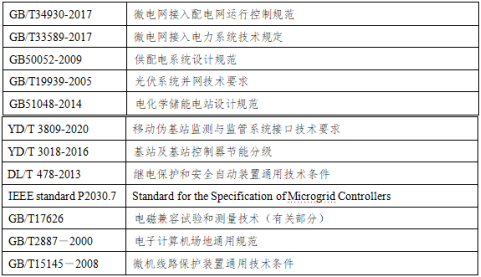

2.1 建設標準

2.2 術語及定義

PCS（Power Covert System）：直流源變流器，是進行逆變和整流的雙向變流設備。

SOC（State Of Capacity）：電池剩余容量狀態，用百分率表示。

SOH（State Of Health）：電池組健康度狀態，用百分率表示。

DOD（Depth Of Discharge）：電池的放電深度，用百分比表示。

BMS（Battery Management System）：電池管理系統，負責儲能系統中電池部分的管理和控制。

EMS（Energy Management System）：能量管理系統，負責儲能系統中包括直流源變流器、電池系統、空調系統、消防系統等部分的管理和控制。

三、 基站光儲能源系統構架

整個系統采用云邊融合架構，核心為智慧能源管理平臺與協調控制器。協調控制器部署于各基站，實時采集光伏逆變器、儲能 EMS、配電電表等設備數據，依托算法自動優化調度，實現多能源互補及源網荷儲高效協同，最大化利用可再生能源，降低成本，提升光儲系統效率。同時，系統內置主動防護與實時告警機制，保障安全穩定運行。

基站光儲智慧能源管理平臺接口靈活，支持協調控制器即插即用，集監視、控制、分析、優化功能于一體，通過云邊協同全面監控基站光儲系統，涵蓋設備狀態、協同運行、發用電調度、安全防護、告警分析、效益評估及報表導出等，提供全方位智能化能源管理方案。

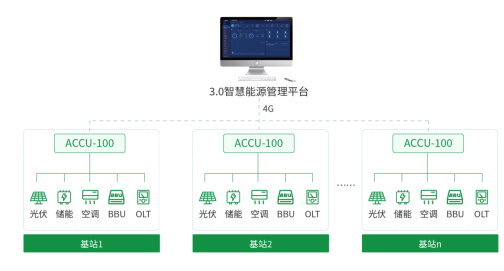

基站接入智慧能源管理平臺結構圖要點：各基站經協調控制器實現內部源、網、荷、儲的采集分析，達成各環節協同運行。協調控制器主動采集現場設備數據，進行規約轉換與存儲，并通過有線/無線網絡上傳至平臺，網絡故障時可本地存儲，恢復后續傳，確保數據不丟失且原控制策略持續，保障系統穩定。平臺可遠程配置修改協調控制器策略，分析基站設備與通訊運行，實現能耗分析、故障告警，助運維人員及時維護，提升系統運行效率。

四、 光儲能源系統與協調控制器

基站光儲站點建設根據基站光儲一體化方案，分為直流儲能一體化、交流儲備系統分離

式、交流儲備一體化多種方案。

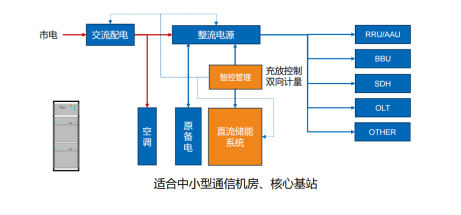

4.1 直流儲備一體化方案

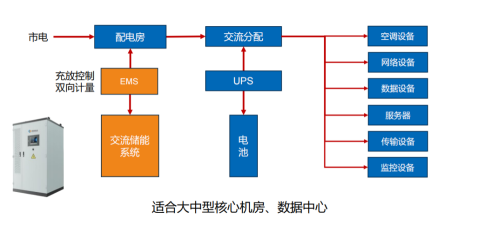

4.2 交流儲備一體化方案

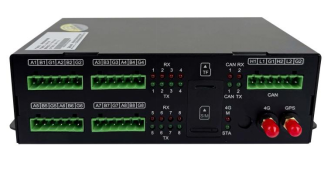

4.3 協調控制器功能簡介

數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等

設備接入；

通訊管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC

60870-5-104、MQTT 等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行。

遠程運維）、OTA 升級；具備獨立運行的能力，在微電網能源管理系統發生故障之后，可 以具有遠程操控的能力對各設備下發控制策略。

邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點

續傳、數據加密、4G路由；

策略管理：防逆流、計劃曲線、削峰填谷、需量控制、光儲協調等，并支持策略定制;

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據

安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全

預警預測。

五、 軟件系統特色界面展示

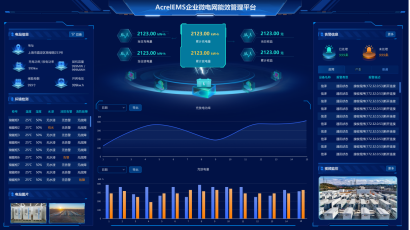

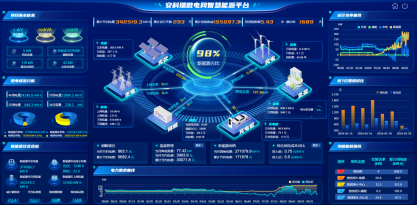

綜合大屏：展示地區地圖與基站信息，可定位單個站點，呈現接入站點總數、告警、發電/用電/充放電數據、能耗排名及運行曲線等綜合信息；實時展示單個基站能源流動、用電統計與社會效益，對比優化前后負荷曲線及電費，呈現能源功率曲線與回路功率排名；監測統計站點能源，實時展示儲能充放電、負荷用能、新能源發電及收益，呈現光伏、儲能、用能趨勢；并構建能源流向圖，實時展示市電、儲能流向及光伏、風電發電、負荷用電情況。

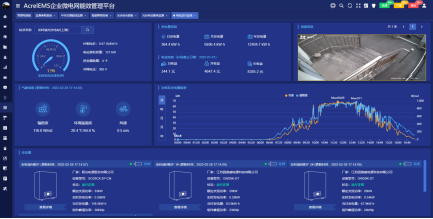

光伏監控：大屏展示光伏站位置、容量、實時功率及日月年發電量與收益。監控單站發電量、功率曲線、逆變器參數及環境數據。監視單臺逆變器狀態、發電量及交直流側數據。電站發電報表支持多形式切換與導出。逆變器發電報表支持多形式切換與導出。整合分析多源數據，支持多逆變器切換與自定義查詢。繪制光伏配電圖，實時展示組網與參數。統計企業光伏收益，按時段與上網收益計算。

儲能監控：集中展示平臺儲能站點接入?yún)R總，統計充放電、運行、收益并分級告警。單站點監測展示基本信息、監控畫面、充放電數據、收益、環境及告警。單儲能柜監測展示環境、消防、PCS狀態與曲線、電芯數據及SOC曲線。PCS監測分系統、交流、直流側，展示運行與數據曲線，支持模式設置。BMS監測分系統信息與電池監測，展示電池?cái)?shù)據與拓?fù)鋱D。統計站點/儲能柜周期充放電量及收益，以及站點尖峰平谷時段充放電數據、費用與效率。

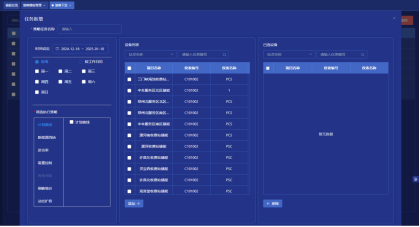

策略模板制定與管理：依“策略類型”切換模塊，添加計劃曲線、削峰填谷等策略模版。選策略后右側展開配置動畫，左側可增刪改查儲能模版，點“添加”彈出空白模版懸浮窗，可自定義名稱、設默認模版（唯一）、選執行類型。可查看下發策略，增刪改查并列表展示任務信息。策略進展可查看下發情況，日歷區分工作日與節假日策略，快捷切換日期，默認展示當日數據，選中日期高亮，平臺展示策略執行列表與當日充放電狀態曲線。右上角設“工作日歷”等快捷鍵，右側列表展示變電站策略，平臺展示歷史與計劃充放電功率曲線。

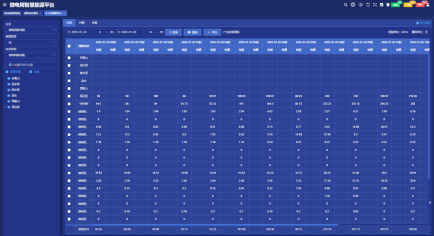

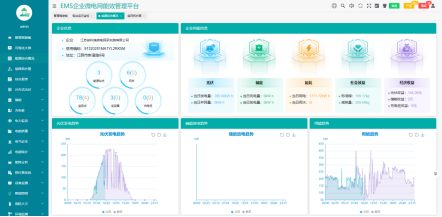

統計分析：監測統計企業各能源，實時呈現儲能充放電、負荷用能、新能源發電及收益，展示相關趨勢。查詢?nèi)我鈺r(shí)段單站及總體光伏發電等數據，支持導出 Excel。按新能源公司要求開發財務對賬功能。統計企業光伏、儲能、充電樁收益。具備同比、環比對比分析功能。統計各回路能源用能報表，支持多周期統計、圖表展示及導出 Excel。查看自定義分組能耗報表，支持多周期、多圖表展示，同環比分析及導出 Excel。滿足運營匯報需求，統計自定義時段廠站、設備匯總數據及電站 KPI，導出報表。用能能效分析，涵蓋用能對比、提醒、尖峰平谷等多項指標分析。

能耗分析：支路能耗統計、能耗同比分析、能耗環比分析、損耗分析

故障報警：系統可推送微電網重要告警至多渠道。遙信事件頁記錄設備狀態變化日志（如開關信號），含站點、時間等信息，支持多列篩選與EXCEL導出。遙測事件頁記錄電參量超限日志（如電流信號），含上下限值等信息，支持篩選與導出。報警分析頁統計站點報警情況并排序，助定位問題點。報警分級頁按一般、緊急、事故分級，支持一鍵確認與多條件篩選。

六、 解決方案相關產品展示

結語：

鐵塔基站光儲系統的規模化部署，標志著通信行業從“被動耗能”向“主動產能”轉型的跨越。通過技術創新與模式升級，基站不僅成為能源消費者，更可演變?yōu)榉植际侥茉垂?jié)點，參與電網調峰、虛擬電廠等新型電力系統建設。

未來，隨著光儲技術成本持續下降、智能控制算法優化，以及氫能、固態電池等前沿技術的突破，基站光儲系統將實現更高的能源自給率和更低的碳排放強度。這一轉型不僅契合全球能源革命趨勢，更為中國通信產業搶占6G時代綠色競爭制高點提供了戰略支撐。

零碳通信，始于足下；綠色未來，共筑同行。

安科瑞電氣股份有限公司 智慧能源產品負責人 李明君 18702111683
