C8051F52x/F53x 8/4/2 kB ISP Flash MCU Family：高性能混合信號MCU的深度剖析

在電子設計領域，微控制器（MCU）是眾多項目的核心。今天，我們要深入探討的是Silicon Labs的C8051F52x/F53x系列8/4/2 kB ISP Flash MCU，它以其豐富的特性和出色的性能，在眾多MCU中脫穎而出，為電子工程師們提供了強大的設計工具。

文件下載：C8051F536-C-IMR.pdf

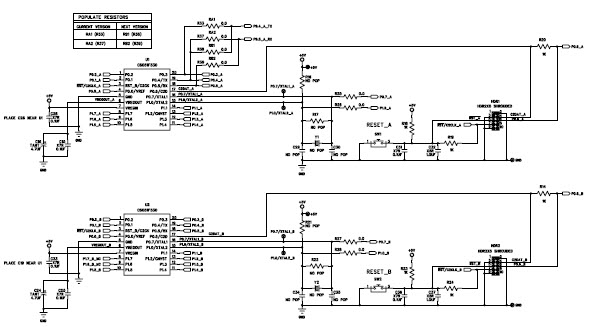

一、系統概述

C8051F52x/F52xA/F53x/F53xA系列是完全集成的低功耗混合信號片上系統MCU。它具有高速流水線8051兼容微控制器核心，最高可達25 MIPS的吞吐量，為各種復雜任務提供了強大的計算能力。片上調試接口支持全速、非侵入式的在線調試，無需額外的仿真器，大大提高了開發效率。

其模擬外設方面，擁有12位200 ksps的ADC，具備模擬多路復用器和多達16個模擬輸入，能夠滿足多種模擬信號采集需求。同時，還集成了精密可編程24.5 MHz內部振蕩器，在寬溫度范圍和特定電壓條件下，頻率精度可達±0.5%，為系統提供了穩定的時鐘源。

在數字外設方面，增強的UART和SPI串行接口、LIN 2.1外設（支持主從模式）、三個通用16位定時器以及可編程計數器/定時器陣列（PCA）等，豐富的外設資源為系統設計提供了更多的可能性。

二、核心特性分析

1. CIP - 51微控制器

CIP - 51微控制器核心與MCS - 51?指令集完全兼容，標準的803x/805x匯編器和編譯器都可用于軟件開發。采用流水線架構，大大提高了指令吞吐量，70%的指令可在1或2個系統時鐘周期內執行，最高可達25 MIPS的峰值吞吐量。

其內部集成了調試硬件，支持全速在線調試，可設置硬件斷點、單步執行等操作，且不占用額外的片上資源。這種調試方式不僅方便了開發過程，還能保證模擬和數字外設的正常運行，確保了系統性能的穩定性。

2. 12位ADC

ADC0是該系列的重要模擬外設之一。它具有16/6個輸入選擇的模擬多路復用器，最大吞吐量可達200 ksps。支持多種轉換啟動方式，包括軟件命令、定時器溢出和外部轉換啟動信號，為數據采集提供了靈活的觸發機制。

ADC0還具備可編程增益調節功能，用戶可根據輸入信號的大小選擇合適的增益值，以充分利用ADC的動態范圍。同時，其窗口比較寄存器可配置為在ADC數據處于或超出指定范圍時中斷控制器，實現對關鍵電壓的實時監測。

3. 可編程比較器

片上可編程電壓比較器提供了可編程的響應時間和遲滯特性，輸出可選擇同步“鎖存”輸出（CP0）或異步“原始”輸出（CP0A）。異步輸出在系統時鐘不活躍時也可使用，使比較器在STOP或SUSPEND模式下仍能正常工作。比較器還可配置為復位源，為系統提供了額外的保護機制。

4. 電壓調節器

C8051F52x/F53x系列包含一個片上低壓差電壓調節器（REG0），輸入電壓最高可達5.25 V，輸出電壓可通過軟件選擇為2.1 V或2.6 V。調節器輸出可為微控制器核心和外部設備供電，同時還能在輸入電壓低于閾值時觸發中斷，提醒系統進入“安全模式”。

5. 串行接口

UART0和SPI0是該系列的重要串行接口。UART0提供異步全雙工通信，支持8位和9位模式，增強的波特率配置可使用多種時鐘源生成標準波特率。SPI0則提供了靈活的全雙工同步串行總線，可作為主設備或從設備在3線或4線模式下工作，支持多主和多從設備連接。

6. LIN接口

LIN接口主要用于汽車網絡，支持主從模式和自動波特率選項。內部振蕩器精度高，大多數系統在主模式下無需外部振蕩器。
