在關鍵任務型工業網絡中，通信中斷可能導致災難性后果 ——從電網癱瘓到生產安全事故，容錯能力已成為系統設計的核心考量。傳統冗余協議如生成樹協議（STP）及其快速版本（RSTP）在網絡故障時需要進行重新配置，產生幾毫秒到數秒的恢復時間，這對于現代實時控制系統而言是不可接受的。

國際電工委員會制定的IEC 62439-3標準提出了兩種革命性的冗余解決方案：并行冗余協議（PRP）和高可用性無縫冗余（HSR）。這兩種協議共同的特點是零恢復時間和故障情況下零幀丟失，被IEC 61850標準指定為變電站過程總線的首選冗余方案。

本文將深入探討這兩種協議的工作原理、技術特點、應用場景及未來發展趨勢。

01 .

為什么需要零切換時間冗余？

在基于IEC 61850的變電站自動化系統中，通信基礎設施支撐著保護、控制和監測系統。諸如采樣值和GOOSE消息等關鍵數據的任何中斷都可能危及整個系統的完整性。

「實時」工業控制系統要求在事件或信號發生后的可預測時間內做出響應。快速數字控制回路可能需要低于10微秒的反應時間。傳統的冗余方法在故障切換時會產生延遲，而PRP和HSR通過并行傳輸復制數據包的方式，確保了即使網絡部分失效，數據也能不間斷送達，無需緩沖、重路由或重傳。

02 .

并行冗余協議（PRP）

2.1 工作原理

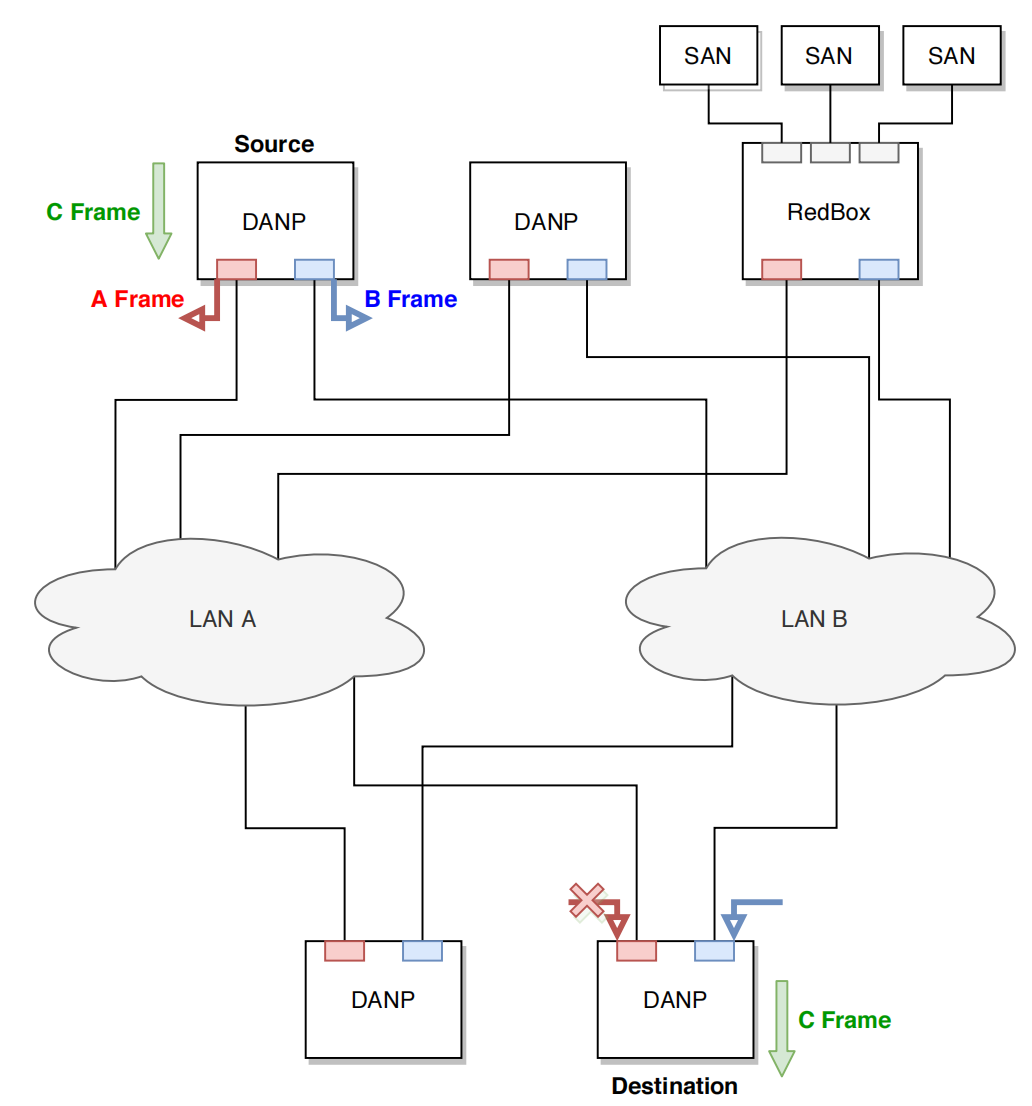

PRP的核心是構建兩個完全獨立、并行的以太網網絡（通常稱為L(zhǎng)AN A和LAN A），采用星型拓?fù)浣Y(jié)構。其工作原理如下：

▌ 幀復制：發送端節點（稱為DANP，雙連接節點）將每一幀數據復制為兩份。

▌ 并行傳輸：兩份相同的幀通過兩個獨立的網絡同時傳輸。

▌ 接收與去重：接收端節點接收兩份幀，接受先到達的那一份，立即丟棄后到達的重復幀。

▌ 故障容錯：如果一個網絡發生故障，接收端仍能通過另一個完好的網絡接收到幀，通信完全不中斷。

2.2 技術特點

PRP具有以下顯著優勢：

▌ 零切換時間：無需網絡重新配置，故障對通信無感知。

▌ 網絡獨立性：兩個LAN可以完全獨立運行，互不影響。

▌ 設備兼容性：可使用標準以太網交換機，無需專用交換設備。

▌ 擴展性強：PRP的擴展方式與常規LAN網絡相同，適用于大規模網絡。

PRP的主要挑戰在于需要雙倍布線和雙網絡基礎設施，初始建設成本較高。但這也帶來了物理層面的完全隔離，極大增強了系統的可靠性。

2.3 幀結構

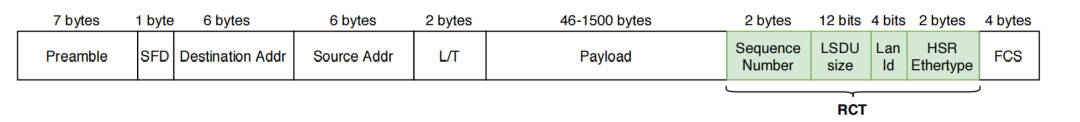

PRP在標準以太網幀的尾部添加了一個6字節的冗余控制尾標（RCT），包含以下關鍵字段：

值得注意的是，PRP尾標對于標準以太網設備是透明的，它們將其解釋為填充數據，因此PRP幀可以在傳統以太網基礎設施上傳輸。

03 .

高可用性無縫冗余（HSR）

3.1 工作原理

HSR采用環形拓?fù)浣Y(jié)構，是PRP方法在單一網絡上的進一步發展。其工作機制為：

▌ 環形組網：所有支持HSR的設備（稱為DANH，HSR雙連接節點）通過兩個端口相互連接，形成一個環網。

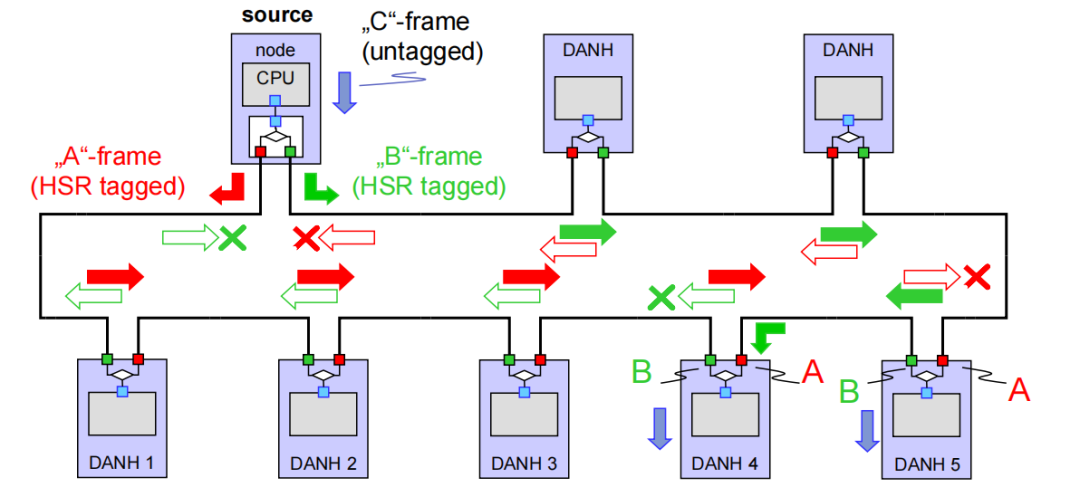

▌ 雙向發送：源節點在環的兩個方向上同時發送復制幀 —— 一個順時針，一個逆時針。

▌ 轉發機制：每個DANH節點不僅發送自己的幀，還需轉發途經的非目的幀，使每個設備都充當網絡交換機。

▌ 接收與去重：目的節點接收最先到達的幀，丟棄后到達的重復幀。

▌ 環路清理：對于多播和廣播幀，源節點在完成一個循環后將其刪除，防止無限循環。

3.2 技術特點

HSR的優勢體現在：

▌ 零恢復時間：同樣實現無縫冗余切換。

▌ 成本效益：無需外部交換機，減少布線和網絡設備。

▌ 結構緊湊：特別適合節點數量有限的緊湊型網絡。

▌ 快速重復檢測：HSR標簽位于幀頭部，設備可在接收完整幀前識別重復，支持類似直通交換的低延遲轉發。

HSR的局限性包括：

▌ 可擴展性差：環網結構不適合大規模網絡。

▌ 帶寬效率：雙向傳輸導致有效帶寬利用率僅為50%。

▌ 設備依賴：所有環上設備必須支持HSR，無法直接集成標準以太網設備。

3.3 幀結構

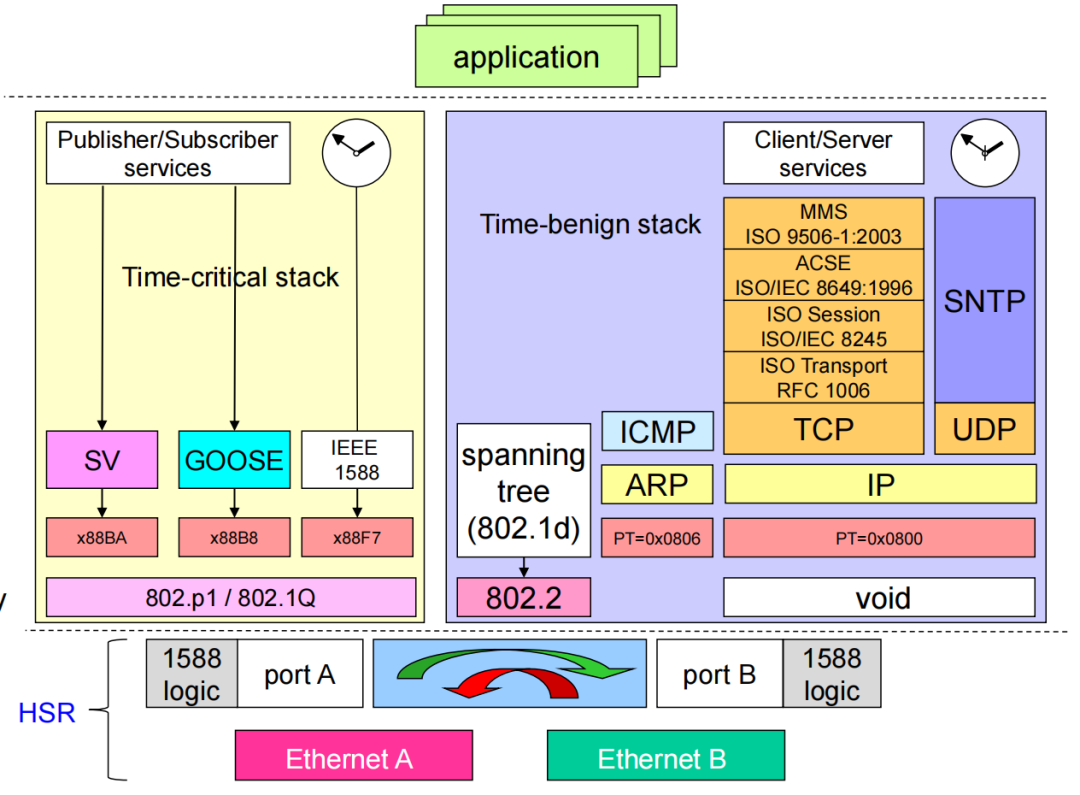

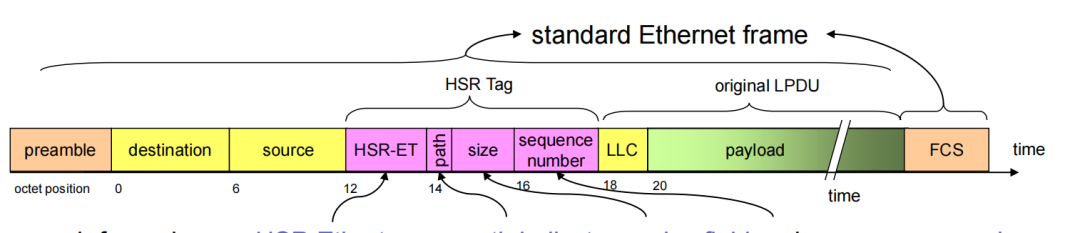

與PRP不同，HSR在以太網幀頭部插入一個6字節的HSR標簽，位置類似于VLAN標簽。這使交換機能在接收幀的開始就做出轉發決策，但也意味著HSR幀與標準以太網設備不兼容—— 傳統設備會將HSR標簽誤解為有效的第2層幀信息，無法正確讀取用戶數據。

04 .

關鍵術語與輔助設備

4.1 節點類型

▌ DAN（雙連接節點）：配備兩個網絡接口，可直接連接冗余網絡的設備。

▌ DANP：支持PRP的雙連接節點。

▌ DANH：支持HSR的雙連接節點，同時具備幀轉發能力。

▌ SAN（單連接節點）：只有一個網絡接口的標準以太網設備，如普通計算機、打印機等。

4.2 冗余盒（RedBox）

冗余盒是為SAN設備提供冗余連接的關鍵組件。它充當SAN與冗余網絡之間的橋梁，使單接口設備能以虛擬雙連接節點（VDAN）的身份參與冗余網絡。RedBox的功能包括：

4.3 QuadBox

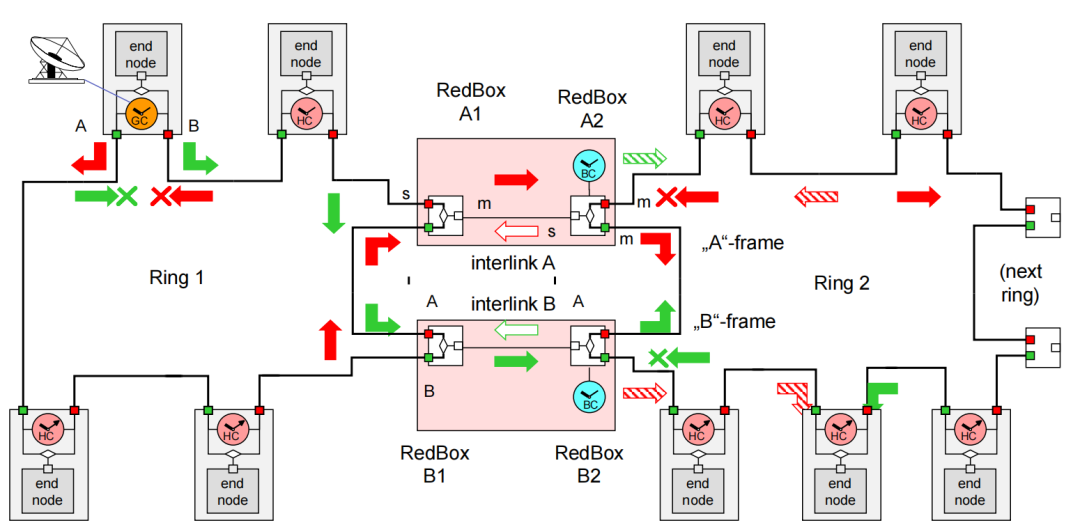

當需要耦合兩個HSR環網時，必須使用稱為QuadBox的環耦合元件，且始終成對使用以避免單點故障。

05 .

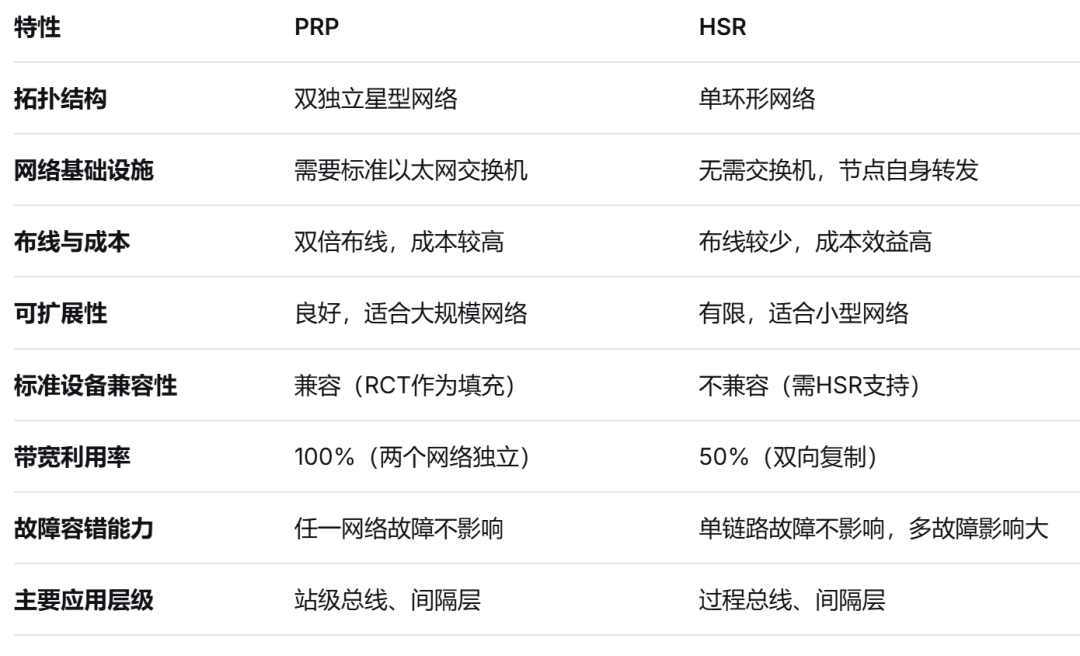

PRP與HSR的對比

06 .

實際應用場景

6.1 變電站自動化中的混合部署

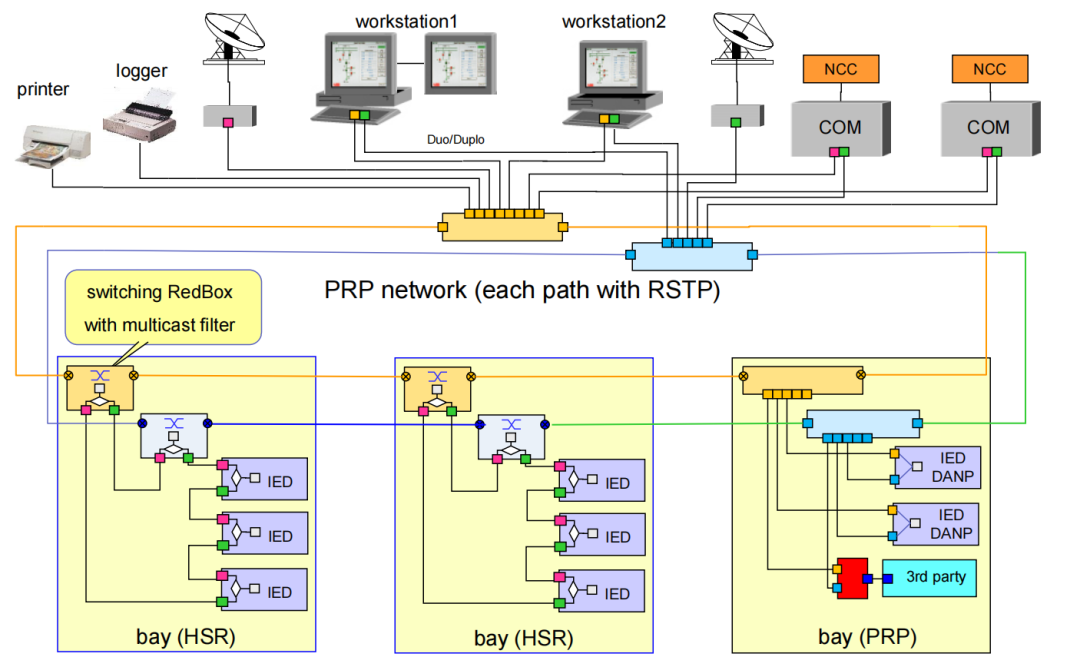

在實際工程中，PRP和HSR并非互斥的選擇，而是可以?xún)?yōu)勢互補。典型的混合部署策略為：

站級總線（控制層）：采用PRP，滿足大規模網絡、高擴展性需求，支持眾多異構設備接入。

過程總線（間隔層）：采用HSR，實現緊湊、低成本的可靠網絡，連接智能電子設備（IED）。

兩個網絡層之間通過成對冗余網關（QuadBox）互連，確保不引入單點故障。

6.2 軌道交通與工業自動化

HSR在軌道交通系統、工業工廠和公用事業電網中得到廣泛應用。其環網結構特別適合線性拓?fù)涞蔫F路沿線通信，以及緊湊型工業控制單元之間的高可靠互聯。

6.3 時間同步的融合

現代變電站對時間同步精度要求極高。IEEE 1588精確時間協議（PTP）可通過以太網分配時鐘標記，在冗余LAN中實現1微秒以上的同步精度。HSR環網中的PTP同步需要考慮環形拓?fù)湟氲难舆t，這對時間關鍵型應用是重要考量。

07 .

FPGA實現與性能優化

7.1 硬件加速的必要性

HSR和PRP協議需要在第2層進行快速幀處理，包括復制、轉發、重復檢測和監督等功能。純軟件實現難以滿足微秒級的延遲要求，因此FPGA硬件實現成為主流選擇。

7.2 直通交換與存儲轉發

在HSR/PRP交換機IP核的設計中，轉發延遲是關鍵指標：

▌ 存儲轉發：需要接收完整幀后才能做出轉發決策，延遲隨幀長度變化，可達數微秒至數十微秒。

▌ 直通交換：分析目標MAC地址后即可開始轉發，延遲恒定且小一個數量級。

研究表明，將直通與存儲轉發相結合的混合架構能在任何情況下提供最佳的延遲時間。一旦接收到HSR報頭即可執行重復識別并開始轉發，顯著提升性能。

7.3 虹科解決方案

虹科提供可在單一電子設備中集成的HSR/PRP IP核，在Xilinx FPGA（如Spartan-6）上實現三個以太網通信端口：

兩個冗余端口連接環網或雙LAN

第三個端口連接主板CPU（構建DAN）或以太網交換機（構建RedBox）

硬件邏輯負責所有冗余管理（重復過濾、緩沖、監控、代理表等），為CPU提供傳統以太網通信接口，使上層軟件無需修改即可享受冗余優勢。

SOC-E RelyUm系列RELY-PCIe

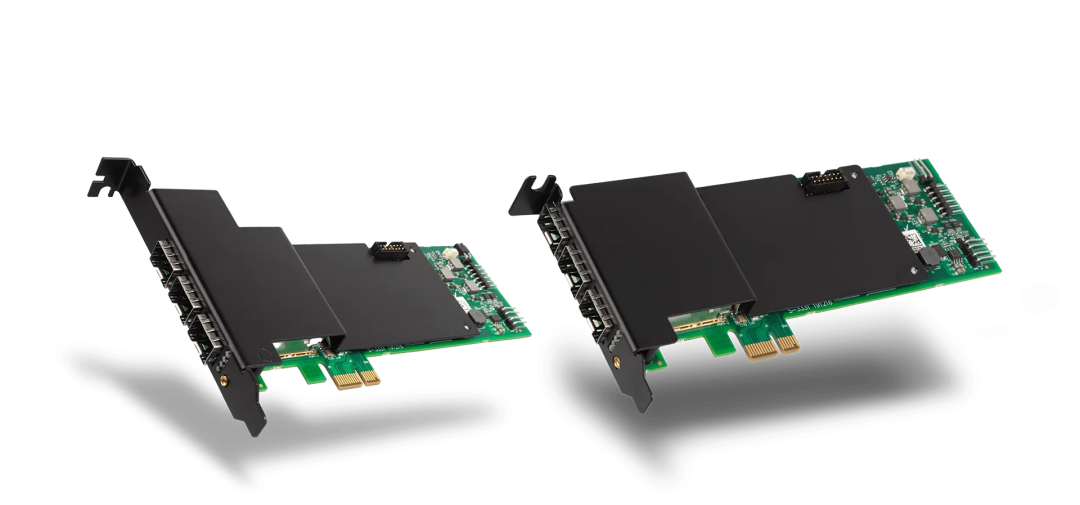

在此基礎上，虹科依托SOC-E RelyUm系列打造了完善的HSR/PRP/PTP一體化硬件解決方案，覆蓋冗余網絡接入、交換、同步全應用場景。虹科合作伙伴SOC-E RelyUm提供的RELY-PCIe作為時間感知Redbox-DAN PCIe網卡，除原生支持HSR/PRP冗余協議外，還兼容STP/RSTP/MSTP傳統冗余協議，同步層面適配IEEE 1588 PTP與NTP，同時支持IEEE 802.1X網絡安全協議，還具備時間橋接、網絡監控等實用特性，可直接搭載于工業計算機，為設備賦予硬件級雙連接節點能力。

SOC-E RelyUm系列RELY-RB

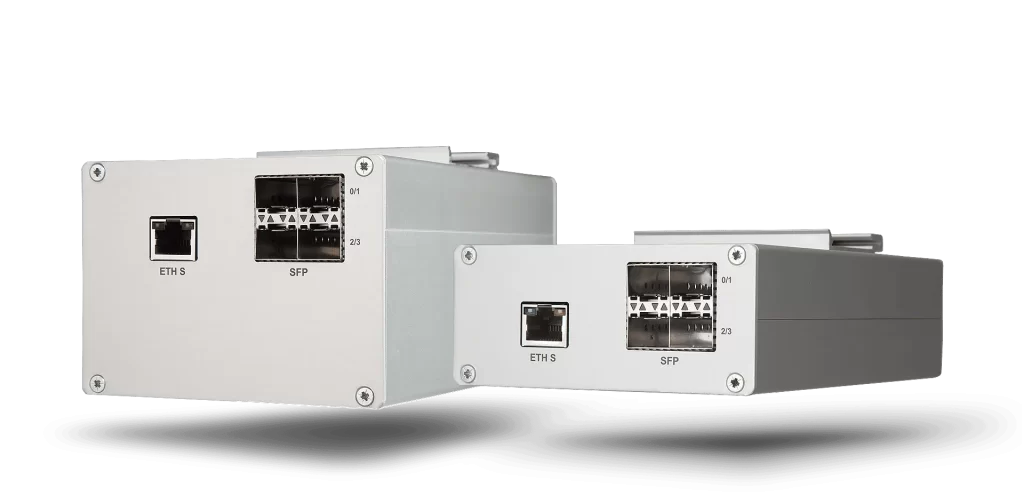

虹科合作伙伴SOC-E RelyUm提供的RELY-RB作為時間感知的Redbox Switch，為獨立機箱式設備，集成了經現場驗證的無丟包冗余以太網、亞微秒級同步及網絡安全技術，能實現整網與冗余網絡的融合，還可通過QuadBox操作互連PRP和HSR網絡、擴展HSR環網，是單連接節點設備接入冗余網絡的核心橋接組件。

此外，虹科還提供SOC-E RelyUm系列TSN IP核、板卡、TSN交換機、測試套件等一站式解決方案，覆蓋從產品研發到實際應用的全鏈條，能夠為工業自動化、智能電網、軌道交通等關鍵任務型行業，提供兼具高可用性與時間確定性的一體化網絡解決方案。
