為確保微秒級控制指令的精確同步，互聯管理層依賴于高帶寬、確定性的光纖通信環網。在最新的固變SST架構中，中央控制單元（SoC）與安裝在各個獨立功率模塊上的從端FPGA通過高達50 MBd運行速率的光纖網絡進行全雙工通信 。Open-SST協議嚴格規范了該光纖環網上傳輸?shù)臄?shù)據包結構與時間戳同步機制，確保了不同廠商生產的硬件模塊只要符合Open-SST接口標準，即可實現“即插即用”的互操作。

3. 基礎模塊層（Elementary Module Layer）

基礎模塊層是SDPE架構的物理基礎與局部執行終端。它由所需數量的標準化碳化硅（SiC）電力電子構建塊（PEBBs）及其配套的局部控制器（如FPGA或高速微控制器）構成 。在Open-SST范式下，這些基礎模塊不再是單純被動接收中央控制器PWM波形的“啞設備”，而是具備高度自主計算能力的智能節點 。

局部控制器接收來自互聯管理層的抽象電壓或電流參考目標后，將利用其內置的底層高頻算法——如模型預測控制（MPC）和變頻軟開關（VFSS）技術——自主決定MOSFET的最優開關動作，以追蹤參考信號，同時最大化本模塊的轉換效率并執行毫秒級的快速過流/過壓保護 。這一層級深刻融合了半導體器件的物理特性，通過內部嵌入的硬件參數分析模型實時補償諸如死區效應和結電容充放電等非理想因素。

物理底座：碳化硅（SiC）功率模塊的參數化與硬件標準化

軟件抽象的成功建立在物理層硬件高度標準化與參數透明化的基礎之上。SiC MOSFET相較于傳統硅（Si）IGBT，具備更寬的禁帶寬度、更高的臨界擊穿電場和極低的本征載流子濃度，這使其能夠在高達數百千赫茲（kHz）的頻率下無損運行，進而大幅縮減固變SST中高頻隔離變壓器和濾波電感的體積與重量 。在Open-SST架構中，基礎模塊層通常采用1200V或更高電壓等級的標準化SiC功率模塊。為了深入理解軟件層需要處理的物理邊界條件，以下通過全面解析基本半導體（BASiC Semiconductor）一系列工業級1200V SiC MOSFET半橋模塊的測試數據，展示其關鍵電氣參數與封裝特性，這些數據構成了軟件定義算法的物理約束集。

1200V SiC MOSFET模塊全景參數矩陣

以下詳細參數表涵蓋了從60A到540A額定電流的系列產品。這些數據展示了器件在不同溫度和操作條件下的物理極限與漂移特性，互聯管理層將基于這些參數的數字孿生模型進行實時狀態估計。

硬件參數與軟件抽象的深層映射機制

上述詳盡的硬件參數不僅是產品選型的手冊數據，更是Open-SST局部控制器進行非線性補償與優化運算的輸入常量。分析這些數據，可以揭示幾個關鍵的器件物理特性，這些特性直接決定了軟件算法的編寫方向：

1. 極端的正溫度系數與熱路由機制： 所有列出的SiC模塊均表現出極其顯著的導通電阻（RDS(on)?）正溫度系數。以540A額定電流的BMF540R12KHA3為例，其芯片級典型導通電阻在結溫（Tvj?）為 25°C 時僅為 2.2mΩ，但當系統在極限負荷下運行，結溫攀升至 175°C 時，該電阻值急劇增加至 3.9mΩ 。這種近乎翻倍的電阻衰減雖然賦予了SiC器件天然的并聯均流穩定性，但也意味著在高溫下模塊的導通損耗將呈二次方級上升，極易引發局部熱失控。

為了應對這一物理限制，先進的封裝技術如Pcore2 E2B系列（BMF240R12E2G3）將NTC溫度傳感器直接集成在陶瓷基板內部 ?；A(chǔ)模塊層的微控制器以極高的頻率讀取NTC反饋的實時溫度數據。當Open-SST互聯管理層感知到某個子模塊的結溫逼近安全邊界時，其內部的功率路由算法會動態調整MMC的排序邏輯或CHB的PWM相移，主動削減該高溫模塊的有功功率吞吐量，將負載轉移至溫度較低的相鄰模塊，從而實現完全由軟件主導的“動態熱路由”，極大延長了SST的整體生命周期 。

2. 極低寄生電感與高速開關瞬態控制： 高速開關是降低無源濾波器體積的前提，但過高的 di/dt 和 dv/dt 極易在寄生電感上激發出毀滅性的電壓尖峰并加劇電磁干擾（EMI） 。上述模塊采用了極其緊湊的低電感設計，例如BMF540R12KHA3在測試條件中給出的雜散電感 Lσ? 僅為 30nH 。此外，這些模塊廣泛采用了高性能的 Si3?N4?（氮化硅）AMB陶瓷基板以及PPS高強度塑料外殼，結合銅基板以實現極低的熱阻（如BMF540R12KHA3的結殼熱阻 Rth(j?c)? 低至 0.096K/W），這使得芯片產生的瞬態高熱能夠被迅速導出 。局部控制器內的模型預測算法將結合這些極低的電感和寄生電容參數（如輸入電容 Ciss? 為 33.6nF，輸出電容 Coss? 為 1.26nF），極其精準地計算死區時間和開關損耗補償，以保證波形的純凈度 。

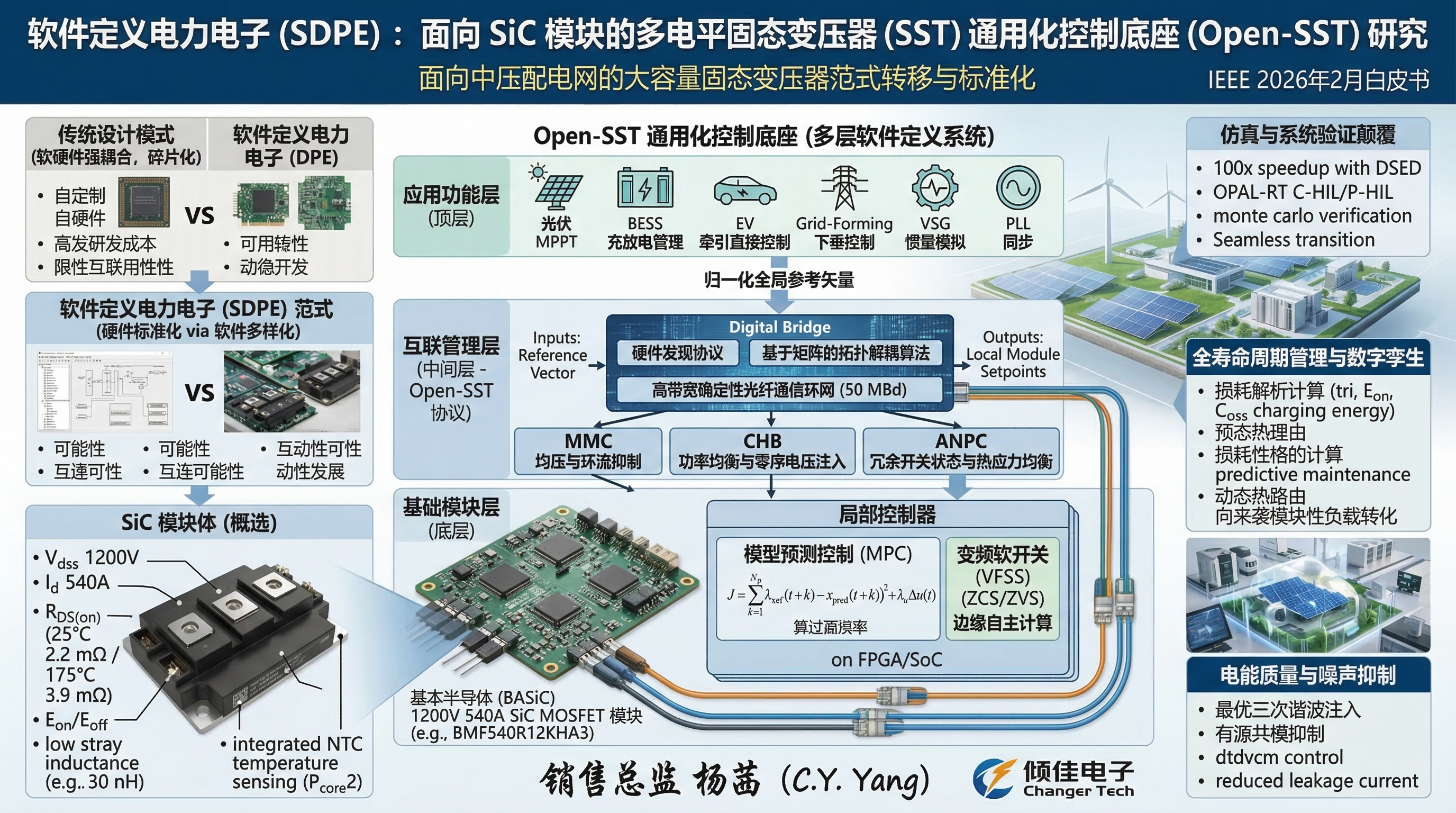

核心控制算法在Open-SST基礎模塊層的無縫映射

通過互聯管理層的硬件解耦，那些過去因算力限制和硬件耦合而難以在傳統固變SST中實施的先進非線性控制算法，如今可以被標準化地植入到基礎模塊層中 。其中，最具代表性的是模型預測控制（Model Predictive Control, MPC）與變頻軟開關（Variable Frequency Soft Switching, VFSS）技術的深度融合 。

優化驅動的模型預測控制（MPC）

在傳統控制范式中，比例-積分-微分（PID）控制器依賴于級聯的電壓外環與電流內環結構 。然而，固變SST內部多電平變換器高度耦合、非線性的動態特性常常導致PID參數整定困難且?guī)捠芟?。

Open-SST架構則將模型預測控制（MPC）算法直接下沉至局部模塊的FPGA中 。MPC利用預先建立的SiC模塊及其輸出濾波器的離散時間數學模型，對當前控制周期內所有可能的開關狀態組合（在多電平中往往表現為龐大的狀態空間）進行滾動預測，計算出未來有限時間域內的電流或電壓軌跡。隨后，算法通過求解一個多目標的代價函數，選擇使代價函數最小的那個開關向量予以輸出執行。

在離散域中，其核心代價函數的數學表達形式通常為：

J=∑k=1Np??λx?(xref?(t+k)?xpred?(t+k))2+λu?Δu(t)

其中，Np? 代表預測視距，xref? 是由互聯管理層下發的理想?yún)⒖紶顟B(tài)向量（如電流或電容電壓），xpred? 是通過模型預測得到的狀態向量，Δu(t) 代表開關動作懲罰項（用于抑制過高的開關頻率，減少前述如 37.8mJ 的 Eon? 和 13.8mJ 的 Eoff? 開關損耗），而 λx?,λu? 則是權衡控制精度與損耗的加重系數 。

得益于SiC模塊（如BMF240R12KHB3）的極速開關能力和FPGA的并行計算優勢，這一預測與尋優過程可以在微秒（μs）甚至納秒級別內完成。局部的MPC自主平衡了電流紋波跟蹤精度與功率半導體的熱耗散，且這一過程對上層的微電網宏觀控制器完全透明 。

變頻軟開關（VFSS）與基于優化的狀態估計（OBE）

為了進一步逼近物理效率的極限，局部控制器內還融合了變頻軟開關（VFSS）與基于優化的狀態估計（Optimization-Based Estimation, OBE）技術 。硬開關模式下，SiC MOSFET的 Eon? 和 Eoff? 損耗與開關頻率呈嚴格正比 。VFSS算法通過高頻實時監測電感電流的紋波包絡線，并動態調制開關頻率，使得電流在每次開關動作瞬間恰好過零（Zero-Current Switching, ZCS）或使兩端電壓過零（Zero-Voltage Switching, ZVS） 。這種機制實際上消解了器件規格書上標定的靜態開關損耗，使得模塊能在數百千赫茲的頻率下保持極低的結溫發熱。

與此同時，OBE算法與MPC協同工作，在運行中不斷對未測量的系統狀態和由于老化或熱漂移導致的關鍵參數變化進行實時辨識（例如前述 RDS(on)? 從 2.2mΩ 到 3.9mΩ 的動態變動過程） 。這種自適應的“數字孿生”機制確保了即便在惡劣的工況和嚴苛的熱應力下，底層模塊的動態模型依然高度精準，使得高頻預測控制不會因?yàn)閰?shù)失配而發生發散。

高級應用場景：諧波注入、共模噪聲抑制與損耗解析

將復雜的邏輯從物理層抽象出來，使得SST能夠在全系統層面執行高度協同的電磁優化與效率增強策略。互聯管理層的全局視野在處理共模干擾和電能質量?jī)?yōu)化時展現出無可比擬的優勢 。

零序電壓注入與漏電流（軸承電流）抑制

在諸如大型電機牽引或不接地直流微電網供電的應用中，多電平變流器產生的共模電壓劇烈波動會導致嚴重的漏電流（對于電機則體現為破壞性的軸承電流），加速絕緣老化并摧毀機械結構 。

共模電壓與漏電流的物理關系可由以下微分方程定義：

ilkg?=Cpara?dtdvcm??

其中，Cpara? 為系統對地寄生電容，vcm? 為共模電壓 。

在傳統的非標準化系統中，抑制這種漏電流通常必須依賴于體積龐大、成本高昂的無源共模扼流圈（EMI Filter） 。而在Open-SST架構中，互聯管理層能夠主動協調所有并聯或級聯的基礎模塊中的局部MPC控制器。通過精密同步各個子模塊的開關狀態轉換，互聯層能夠向空間矢量調制中注入特定的零序電壓偏置，從而主動抹平共模電壓的階躍變化，極大地降低了 dtdvcm?? 的峰值 。這種完全依靠軟件算法實現的“有源共模抑制”，不僅免除了笨重的無源濾波器，還提升了整個固變SST系統的功率密度。

與此同時，為了最大化直流母線電壓的利用率并降低輸出的總體諧波失真（THD），互聯管理層還部署了最優三次諧波注入（Optimal Third Harmonic Injection）算法 。尤為值得一提的是，得益于協議的拓?fù)渥赃m應能力，當系統底層被識別為CHB拓?fù)鋾r(shí)，系統會根據其無相間環流的特點，自適應調整諧波注入的幅值和相位；而當拓?fù)渥R(shí)別為MMC時，則會將諧波注入與環流抑制策略聯合尋優，這充分展示了硬件解耦協議的強大之處 。

損耗解析計算與數字孿生預測模型

SDPE架構還推動了高保真度數字孿生技術的應用。在軟件定義框架內，SiC MOSFET的開關損耗被建模為與寄生電容充放電時間緊密相關的解析方程 。

在導通過程中，電流上升時間（tri?）可通過求解微分方程得到：

tri?=?ln(1?gm?(Vdr??Vth?)I0??)(CGS?RG,on?+Ls?gm?)

其中，I0? 為負載電流，gm? 為跨導，Vdr? 為驅動電壓，Vth? 為閾值電壓，Ls? 為極低的雜散電感（例如 30nH） 。

進而在忽略反向恢復的理想情況下，開通損耗 Eon? 可被解析估算為：

Eon?=21?tri?VDS,0?I0?+21?tfu?VDS,0?(I0??2Ioss?)

其中 Ioss? 為對輸出電容 Coss? 充電所需的位移電流（例如給BMF540R12KHA3中儲能高達 509μJ 的電容充電） 。

Open-SST底層的微控制器內嵌了這些數學解析模型，它們無需外部高帶寬儀器即可在運行中實時估算模塊的瞬態損耗和結溫升。這些數據被源源不斷地回傳給互聯管理層，不僅用于上文提到的動態熱路由，還用于對單個PEBB模塊進行預測性維護（Predictive Maintenance）評估。一旦預測到某模塊瀕臨熱疲勞失效，固變SST可以提前預警，并在運行中軟隔離該故障模塊，重新計算電壓矢量分配，真正實現微電網基礎設施的無縫容錯運行 。

仿真加速、系統互操作性與微電網的未來愿景

向軟件定義電力電子轉變所帶來的直接且顯著的工程效益，是研發周期的極速縮短與仿真效率的顛覆性提升。2026年IEEE白皮書中確立的軟件架構不僅僅規范了設備運行，更確立了一套無模型的控制器自動化設計準則 。

在傳統研發流程中，由于強耦合特性，工程師必須在物理樣機上進行大量的調試，試錯成本極高。而在Open-SST架構下，由于應用功能層與物理層被互聯協議嚴格隔離，研發團隊可以利用如OPAL-RT等先進的實時仿真平臺，開展極高保真度的控制器硬件在環（C-HIL）和功率硬件在環（P-HIL）測試 。

更為關鍵的是，由于底層采用了標準化的數字模型，研究表明，采用專門針對SDPE架構開發的離散狀態事件驅動（Discrete State Event-Driven, DSED）仿真框架，在對如50kVA級別的復雜MMC或CHB型固變SST進行仿真時，能夠在不損失任何數值精度的前提下，比傳統的Simulink或PLECS軟件提升高達100倍的仿真速度 。這意味著工程師可以完全在虛擬的數字空間中，對涵蓋諸如電網故障穿越（Fault Ride-Through）、微電網孤島與并網模式的無縫平滑切換等極端工況進行海量的蒙特卡洛驗證，從而大大加快了兆瓦級固態變壓器推向市場的速度。

對下一代直流微電網和柔性配電網的影響

大規模部署融合了電源、環境、數據和靈活性（PEDF）的直流建筑微電網以及大功率儲能/電動汽車快充站，迫切需要消除專用硬件接口造成的壁壘 。當前電力電子市場的碎片化、定制化應用嚴重阻礙了這一進程。

Open-SST通用控制底座的出臺從根本上解決了這一難題。通過僅依據電壓等級、功率容量和電氣隔離需求等基本物理屬性對硬件進行分類，制造商得以大規模流水線生產統一規格的SiC PEBB模塊 。例如，一個微電網運維中心可以儲備單一型號的1200V 540A模塊（如BMF540R12MZA3）。無論現場損壞的是作為交流并網整流器的MMC子模塊，還是作為隔離儲能接口的DAB模塊，維護人員只需進行簡單的物理替換。換上新模塊后，Open-SST協議會自動完成硬件發現、網絡同步并下發對應的局部MPC預測參數，無需中央系統重啟或固件重編譯，真正實現了電網級基礎設施的“即插即用” 。

結論

2026年2月IEEE發布的基于SiC模塊的固變SST軟件標準化架構白皮書，宣告了電力電子技術從“硬件定義功能”向“軟件定義硬件”的決定性跨越。通過對SDPE架構及其核心——Open-SST通用化控制底座——的深入研究，可以得出以下深刻的技術論斷：

徹底的拓?fù)涑橄笈c解耦： Open-SST中互聯管理層的確立，成功切斷了高層應用邏輯（如微電網調度、下垂控制）與底層物理拓?fù)洌∕MC、CHB、ANPC）之間的強耦合。通過矩陣運算將全局矢量動態重構為局部電壓/電流指令，實現了同一套軟件算法跨拓?fù)涞臒o(wú)縫移植，極大地降低了軟件開發的重復造輪子現象。

邊緣智能與底層優化極限： 將碳化硅（SiC）模塊視為具備獨立運算能力的智能節點，使得模型預測控制（MPC）和變頻軟開關（VFSS）能夠下沉至基礎模塊執行。這一機制在不占用中央控制器算力的前提下，最大化挖掘了SiC器件的高頻潛力，有效抑制了開關損耗并提升了系統整體響應帶寬。

動態熱均衡與容錯韌性： 借助標準化的硬件參數矩陣與高頻NTC反饋，軟件架構能夠在運行時利用解析損耗模型建立精準的數字孿生。這使得SST不僅能夠預測器件壽命，還能通過軟件動態干預環流和相移，實現跨模塊的主動熱路由分配，從根本上提升了多電平系統的運行韌性。

產業生態重塑： 物理拓?fù)渑c應用邏輯的剝離，為電力電子設備模塊化、批量化制造鋪平了道路。這不僅是工程設計范式的革新，更消除了構建大規模直流微電網和兆瓦級充換電網絡的關鍵經濟與技術壁壘。

綜上所述，Open-SST架構有力地證明了：下一代電力電子設備的核心競爭力將不再局限于半導體材料的物理極限，而在于駕馭和調度這些物理硬件的軟件抽象架構。這種基于解耦理念的通用化控制底座，為構建自適應、高彈性且高度可互操作的全球能源互聯網奠定了堅實的數字根基。
