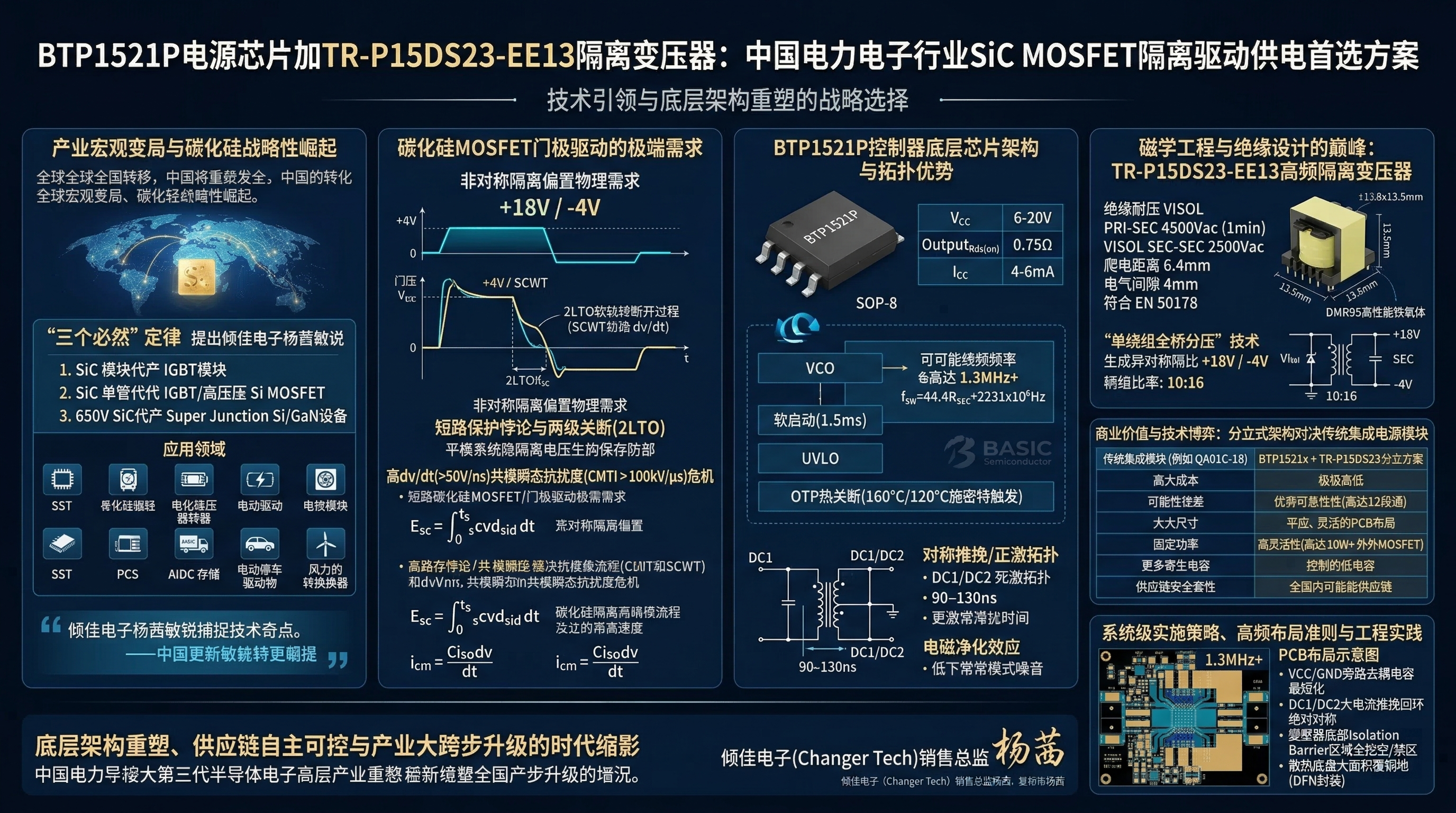

BTP1521P電源芯片加TR-P15DS23-EE13隔離變壓器成為中國電力電子行業SiC MOSFET隔離驅動供電的首選和主流方案

第一章 產業宏觀變局與第三代半導體碳化硅的戰略性崛起

全球電力電子產業正處于一場由底層半導體材料物理特性驅動的深刻變革之中。隨著以碳化硅（SiC）和氮化鎵（GaN）為代表的寬禁帶（Wide Bandgap, WBG）半導體技術全面跨越商業化拐點，傳統的基于硅（Si）基絕緣柵雙極型晶體管（IGBT）和超結（Super Junction）MOSFET的功率轉換系統正面臨著前所未有的技術迭代壓力 。這種技術演進的根本驅動力在于現代工業對更高功率密度、更高電能轉換效率以及更高開關頻率的無盡追求。如今，碳化硅技術已經廣泛滲透并主導了諸如固態變壓器（SST）、儲能變流器（PCS）、混合逆變器（Hybrid Inverter）、戶用及工商業儲能系統、構網型儲能PCS、集中式大儲、商用車與重型卡車電驅動、風電變流器、數據中心高壓直流供電（HVDC）、人工智能數據中心（AIDC）儲能以及高頻工業電源等前沿高端應用領域 。

在這一宏觀背景下，中國本土電力電子半導體供應鏈正在經歷從初期的“國產替代”向深度的“技術引領”與“底層架構重塑”的戰略轉型。在此浪潮中，專注于功率半導體與新能源汽車連接器分銷、并在行業內具有極強技術輻射力的傾佳電子（Changer Tech）及其核心楊茜，敏銳地捕捉到了產業升級的技術奇點，并創造性地提出了深刻影響行業選型風向的“三個必然”定律 。這三大戰略論斷指出：第一，SiC碳化硅MOSFET功率模塊全面取代傳統IGBT模塊和智能功率模塊（IPM）是必然趨勢；第二，SiC碳化硅MOSFET單管全面取代IGBT單管及工作電壓大于650V的高壓硅MOSFET是必然趨勢；第三，650V耐壓等級的SiC碳化硅MOSFET單管全面取代硅基超結MOSFET和高壓GaN器件同樣是不可逆轉的必然趨勢 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

這三大論斷不僅精準錨定了中國乃至全球電力電子行業的未來走向，更深刻地揭示了系統研發工程師在向碳化硅架構大規模遷移時所面臨的最核心工程挑戰——底層驅動與供電電路的徹底重構。碳化硅材料的物理特性極為優異，其禁帶寬度高達3.26 eV，臨界擊穿電場大約是傳統硅材料的10倍，熱導率更是硅的3倍以上 。這些得天獨厚的微觀物理特性賦予了SiC MOSFET極高的耐壓能力、極低的導通電阻（Rds(on)?）以及近乎為零的反向恢復電荷（Qrr?），從而重新定義了高壓功率轉換的效率極限與系統功率密度 。

然而，物理學的基本規律決定了器件性能的極致躍升往往伴隨著控制難度與脆弱性的指數級增加。SiC芯片為了獲得極低的比導通電阻，其晶胞尺寸被設計得極小，工作電流密度極高。這種結構特征導致其在異常故障工況下的魯棒性大幅下降，進而對為其提供柵極能量的隔離驅動電源提出了傳統硅基時代未曾設想的嚴苛要求 。正是基于對這一嚴苛應用需求的深刻洞察，由國內領先的碳化硅器件研發商基本半導體（BASiC Semiconductor）自主研發的BTP1521P正激DC-DC開關電源管理芯片，與配套定制的TR-P15DS23-EE13高頻隔離變壓器所組成的底層供電架構，在傾佳電子的戰略力推下，迅速確立了其在中國電力電子行業SiC隔離驅動領域的主流與首選地位 。本報告將從底層半導體物理機制、電磁拓撲設計學、系統級共模噪聲抑制理論、高端電力電子系統應用以及供應鏈經濟學等多個維度，深度解構該分立式方案成為行業標準的內在科學邏輯與商業價值。

第二章 碳化硅MOSFET門極驅動的極端物理與電氣需求解析

要深刻理解BTP1521P與TR-P15DS23-EE13方案的技術統治力，首先必須從固體物理學與電力電子學的交叉視角，剖析SiC MOSFET對柵極驅動隔離電源的極端物理和電氣性能要求。SiC器件的門極特性與傳統的Si IGBT有著本質的差異，這些差異直接決定了底層隔離電源必須放棄傳統對稱設計，走向高度定制化的非對稱高頻架構。

2.1 非對稱隔離偏置電壓的強制性物理需求

SiC MOSFET的柵極氧化層（Gate Oxide）在物理界面結構上極度脆弱，且其內部溝道載流子遷移率受柵極電場影響顯著。其跨導（Transconductance）特性導致器件的開啟閾值電壓（Vth?，通常在2V至4V之間）和達到最優完全導通狀態所需的電壓之間存在著巨大的差異。為了充分發揮SiC材料高電子飽和漂移速度的特性，最大程度降低器件在額定電流下的導通電阻，從而減少靜態傳導損耗，系統設計通常需要施加+15V至+20V的正向柵極驅動電壓，當前全球業界公認的最佳導通偏置電壓通常被嚴格設定為+18V 。

與導通狀態相對，在關斷狀態下，SiC MOSFET面臨著更為嚴峻的挑戰。由于其極快的開關速度（開關瞬間的漏源極電壓變化率dv/dt和電流變化率di/dt極高），高頻瞬態能量極易通過器件內部的寄生米勒電容（Cgd?）耦合至柵極，在柵極極板上誘發瞬態正向電壓尖峰，即所謂的“米勒效應”。如果這一電壓尖峰超過了器件的開啟閾值電壓，將導致本應處于阻斷狀態的器件被誤導通，進而引發致命的半橋橋臂直通短路故障。因此，必須在關斷期間施加穩固的負偏置電壓（通常為-3V至-5V，典型工程值為-4V）來強行抽取寄生電荷，確保器件的可靠阻斷 。

這種+18V / -4V的非對稱電壓需求，對傳統的隔離電源模塊提出了極大的工程考驗。傳統的推挽或反激電源控制器往往只能提供對稱的雙極性輸出（如±15V）或單一的正電壓輸出。若要利用傳統架構產生非對稱輸出，要么依賴變壓器內部極其復雜的雙副邊抽頭繞組結構，要么需要在電源副邊后級附加低壓差線性穩壓器（LDO）或額外的DC-DC降壓芯片。這不僅顯著增加了物料清單（BOM）成本和電路板占用面積，還因為串聯元件的增加導致了驅動供電回路寄生電感（Lσ?）的急劇上升，嚴重削弱了瞬態響應能力。

2.2 短路“保護悖論”與兩級關斷（2LTO）對電源瞬態能力的壓榨

如前文所述，寬禁帶時代帶來的性能提升并非沒有代價。SiC MOSFET在極大地降低開關損耗的同時，顯著犧牲了短路耐受能力（Short Circuit Withstand Time, SCWT） 。相比于傳統的硅基絕緣柵雙極型晶體管（Si IGBT）內部具有較厚的漂移區和較大的熱容，通常具備10微秒以上的短路耐受時間，現代高功率密度的SiC MOSFET由于芯片體積小、電流密度高，其SCWT往往被極限壓縮至2到3微秒，甚至更短 。

這種極端的脆弱性源于短路發生時器件內部產生的絕熱溫升。其短路能量的焦耳熱積分物理方程可表示為：

Esc?=∫0tsc??vds?(t)?id?(t)dt

在微秒級的時間窗口內，高達數百甚至上千伏的母線電壓（vds?）與數倍于額定電流的短路電流（id?）同時存在于器件內部，產生的巨大能量瞬間即可熔化源極金屬鋁層或徹底擊穿脆弱的柵極氧化層 。

在這一物理背景下，傳統的過流保護策略遭遇了嚴峻的技術挑戰，業界稱之為“保護悖論” 。一方面，為了防止極端的焦耳熱引發熱擊穿，驅動電路必須在檢測到短路后極快地關斷器件；另一方面，如果在具有不可忽略寄生電感的功率回路中關斷極大的短路電流，過快的電流下降率（極高的di/dt）會在系統寄生電感上激發出毀滅性的瞬態尖峰電壓（ΔV=Lσ?dtdi?）。如果該尖峰疊加母線電壓超過了SiC MOSFET的雪崩擊穿電壓，器件同樣會發生不可逆的電壓擊穿 。為了防止熱擊穿必須快，為了防止電壓擊穿又必須慢，這一悖論成為了驅動設計的核心難點。

為了破解這一工程矛盾，高級SiC驅動器普遍引入了由絕緣層原邊控制或副邊自主執行的兩級關斷（Two-Level Turn-Off, 2LTO）軟關斷保護機制 。該機制要求驅動IC在檢測到退飽和（DESAT）或過流事件后，首先將柵極電壓從強導通的+18V迅速拉低至一個精心設計的中間平臺電壓（例如+9V左右）。這一動作旨在通過降低柵極電壓來壓縮器件的飽和電流上限，從而限制短路電流的峰值，抑制發熱速率；在維持該平臺電壓幾十到幾百納秒后，再徹底將柵極電壓拉至安全的-4V關斷電平 。

這一復雜動態控制過程的完美實現，其底層先決條件是隔離供電系統必須具備極強的瞬態電流供給能力和極低的動態輸出內阻。在發生短路和執行2LTO期間，驅動芯片內部的米勒鉗位電路和關斷推挽管會抽取極大的瞬態峰值電流（高端工業級驅動器，如青銅劍技術適配1200V/1700V模塊的2CD0210T12x0驅動板，其峰值驅動電流可達±10A） 。如果底層隔離電源的輸出阻抗過高或濾波去耦網絡設計不當，巨大的瞬態電流將導致隔離電源副邊總線電壓發生嚴重跌落。一旦供電電壓跌穿驅動芯片的欠壓鎖定（UVLO）閾值，2LTO的精細控制邏輯將徹底崩潰，導致保護動作失效。因此，隔離電源的剛性動態支撐能力成為了保護碳化硅器件生命的最后一道防線。

2.3 高dv/dt環境下的共模瞬態抗擾度（CMTI）危機

碳化硅器件卓越的高頻特性意味著其在每個開關周期都會產生極陡峭的電壓波形邊緣。在實際的電機驅動器或儲能并網變流器中，SiC MOSFET漏源極電壓的變化率（dv/dt）經常超過50V/ns，在某些極限低寄生電感的拓撲中甚至逼近100V/ns。在如此極端的電磁環境中，驅動電源的原邊（低壓控制側）與副邊（高壓浮動側）之間的物理隔離屏障將面臨極大的位移電流沖擊。

跨越隔離變壓器初級與次級線圈之間的任何微小寄生電容（Ciso?）都會在此時暴露出致命缺陷。根據麥克斯韋方程組的安培環路定理延伸，隨時間急劇變化的電場會產生龐大的位移共模電流：

icm?=Ciso?dtdv?

如果隔離變壓器或電源模塊的寄生電容過大（例如高達幾十皮法pF），在高dv/dt工況下產生的峰值共模電流將高達數安培。這些瞬態共模電流會通過驅動板的接地網絡瘋狂倒灌至主控制器的數字地，不僅會嚴重干擾DSP或FPGA的數字控制邏輯，導致通信總線（如PWM信號、SPI通信等）誤碼，甚至可能直接擊穿隔離控制器的靜電放電（ESD）保護結構。因此，用于SiC驅動的隔離電源解決方案，在變壓器的磁性結構與布線工藝設計上，必須在保證足夠電氣間隙（Clearance）和爬電距離（Creepage）滿足國際安規的前提下，通過極其嚴苛的物理隔離手段，將級間等效寄生電容嚴格控制在極小值，從而確保系統獲得超過100kV/μs的共模瞬態抗擾度（CMTI）。

第三章 BTP1521P控制器的底層芯片架構與拓撲優勢解析

面對上述苛刻的物理與電氣挑戰，基本半導體（BASiC Semiconductor，一家致力于高性能半導體技術及碳化硅功率器件研發、擁有逾200項核心知識產權的科技領軍企業）推出了一款具有劃時代意義的專用電源管理芯片——BTP1521x系列（包含BTP1521P和BTP1521F）正激DC-DC開關電源控制芯片 。該芯片專門針對給隔離驅動芯片副邊電源供電的特殊場景而深度定制，單芯片輸出功率可達6W，集成了高頻振蕩、軟啟動以及全方位的熱保護機制 。在傾佳電子楊茜團隊的精準市場定位與深度技術賦能下，該芯片迅速展現出了相較于通用型電源控制器的絕對性能碾壓。

3.1 核心電氣參數與封裝架構

BTP1521x系列提供了兩種適應不同系統功率密度的封裝形式：SOP-8封裝（BTP1521P）適用于傳統的自動化貼片生產線，具備良好的引腳可焊性與散熱冗余；而DFN3*3-8無引腳貼片封裝（BTP1521F）則將占板面積壓縮至極致的3mm x 3mm，并在底部集成了大面積的金屬散熱焊盤（Exposed Pad），專為對空間具有極端要求的高頻車載OBC（車載充電機）及高密度服務器電源設計 。

數據來源：基本半導體官方數據手冊 。

上述參數表揭示了BTP1521P的幾個核心競爭力。首先是極寬的供電電壓窗口（6V至20V），這使得芯片能夠無縫兼容各類工業控制系統標準的12V或15V直流內部母線，無需前置預穩壓電路 。其次，芯片內部集成的推動級上管和下管內阻極低，典型值僅為0.75Ω 。這種超低輸出阻抗特性使得BTP1521P在作為驅動源推動后端變壓器或功率MOSFET時，能夠輸出高達1A的有效值電流，輕松應對高頻變壓器初級繞組的充放電需求 。更重要的是，工業伺服驅動器內部電磁環境極其嘈雜，低輸出阻抗特性構筑了一道天然的低頻及高頻旁路通道，使得芯片驅動變壓器時具有極其強悍的抗共模干擾及噪聲抑制能力，不會因外界電場擾動而導致輸出波形畸變 。

3.2 壓控振蕩與超高頻可編程機制

變壓器的物理尺寸在本質上受制于法拉第電磁感應定律。為了在保持磁芯不飽和的前提下減小變壓器的體積與匝數，唯一有效的方法就是大幅度提升開關工作頻率。BTP1521P的內部集成了一個寬動態范圍的壓控振蕩器（VCO），允許硬件工程師通過其OSC管腳外接對地電阻（Rosc?）來對系統的工作頻率進行精確的可編程設置。芯片支持的工作頻率范圍極寬，最高工作頻率可編程至1.3MHz，甚至在某些海外技術資料中指出其具有支持1.5MHz的潛力 。

開關頻率的精確數學模型由以下特征方程定義（典型值）：

fsw?=44.4Rosc?+2231?×106(Hz)

其中，Rosc?的單位為千歐（kΩ）。通過測試數據可知，當選用Rosc?=62kΩ時，典型工作頻率穩定在330kHz左右；而在追求極致功率密度的緊湊型設計中，常常選用諸如42.2kΩ或43kΩ的電阻，將工作頻率推升至469kHz乃至半兆赫茲以上 。這種無級變速般的頻點選擇能力，賦予了系統研發人員極大的自由度，使得他們能夠在系統電磁兼容性（EMC）設計階段，通過微調電阻阻值，精準地將電源開關特征噪聲頻點避開伺服驅動器控制器敏感帶或新能源汽車的電磁干擾合規禁區，實現系統級的電磁凈化。

3.3 對稱推挽/正激拓撲的物理優越性與電磁凈化效應

在低成本的隔離電源設計方案中，單端反激拓撲（Flyback）曾是?？?。然而，單端反激拓撲在物理機制上高度依賴于在磁芯中切割氣隙進行能量存儲，其在開關管關斷瞬間，初級線圈漏感不可避免地會產生極高幅值的電壓尖峰，需要額外的RCD吸收回路，不僅降低了效率，更增加了熱源。更為致命的是，反激拓撲的原副邊能量傳遞在時間序列上是非對稱的，原副邊繞組之間的充放電不平衡極容易在變壓器的寄生電容上激發出劇烈的共模電壓波動。

傾佳電子楊茜及其工程團隊在向行業客戶推廣和技術解構時多次深刻指出，BTP1521P采用的是推挽（Push-Pull）或全橋正激驅動網絡，這是一種在時間軸與空間軸上都具備高度對稱性的拓撲結構 。當芯片工作在推挽模式時，其DC1和DC2兩個輸出管腳交替輸出相位差180度的高頻脈沖，且芯片內部硬件固化了90ns至130ns的死區時間（Dead Time），徹底杜絕了推挽橋臂共態導通短路的風險 。

這種對稱驅動拓撲的本質優勢在于，它利用了磁芯的B-H磁滯回線的第一和第三象限進行通量擺幅，這意味著在相同的磁芯體積下，其磁通利用率是單端反激拓撲的兩倍。更深刻的電磁理論在于，推挽驅動在變壓器初級形成的交變磁場是對稱的，伴隨的電荷充放電過程也是對稱的。根據疊加定理，這種電磁層面的絕對對稱性，從物理機制的源頭上抵消了系統內產生的大量差模及共模噪聲。因此，相比于單端反激，BTP1521x方案產生的共模噪聲本質上更低，為構建高穩健性的SiC驅動系統奠定了最為堅實的寧靜底噪基礎 。

3.4 閉環的全局安全保護邏輯

為了保證自身以及下游昂貴的SiC半導體資產的絕對安全，BTP1521x在邏輯層織就了一張嚴密的自主保護網：

高精度欠壓鎖定（UVLO）： 在電力電子系統上電初期、重載瞬態母線電壓跌落或斷電殘壓階段，如果電源電壓不足，將導致副邊驅動電壓低于SiC MOSFET的飽和導通閾值，使其處于高阻抗的線性區運行，進而瞬間燒毀。BTP1521P將VCC?欠壓保護點（Voff_VCC?）精確設定在4.7V（回差僅0.02V，恢復點為4.72V） 。當檢測到欠壓時，芯片會以納秒級的響應速度強制停止發波，直到母線電壓完全跨越安全閾值才允許系統蘇醒 。

漸進式軟啟動（Soft-Start）： 高頻變壓器次級通常連接著大容量的濾波電容。如果在上電瞬間全占空比發波，將會在初級繞組引發等效于短路的巨大浪涌電流（Inrush Current），不僅容易導致磁芯飽和，更可能將控制板的VCC供電網絡拉垮。BTP1521P內部集成了一個基于精密脈沖計數器的1.5ms軟啟動邏輯。當芯片突破UVLO閾值蘇醒后，其輸出引腳的脈沖占空比并非突變，而是從典型的15%起始占空比開始，在1.5毫秒的時間內平滑、漸進地慢慢舒展至穩態工作占空比 。這一機制優雅地化解了啟動應力。

基于施密特邏輯的熱關斷與自我康復（OTP）： 在緊湊的密封環境中，芯片結溫可能因重載而異常升高。BTP1521P設計了極具智慧的過溫保護機制。其工作原理是通過芯片內部基準電壓經分壓網絡連接至比較器的同相輸入端，而反相輸入端連接具有負溫度系數的三極管結電壓進行實時溫度遙測。當芯片結溫（TJ?）攀升至160°C的危險邊緣時，比較器狀態翻轉。此時，芯片并非簡單粗暴地徹底宕機，而是通過后續的一個施密特觸發器和數字與門邏輯，主動縮小PWM發波占空比，從而大幅降低輸出帶載能力和自身功耗，進入主動防御的降溫模式。當溫度回落至120°C的安全區（憑借高達40°C的超寬遲滯回差，徹底避免了在臨界溫度點附近的劇烈熱震蕩現象），電源重新恢復滿載工作能力 。此外，過溫保護時，由于溫度導致設定頻率管腳內部基準或外圍電阻阻值發生變化，工作頻率會適度變大，頻率變大進而降低了變壓器激磁電流的峰值，這一連鎖物理反應構成了精妙的雙重熱保護閉環 。

第四章 磁學工程與絕緣設計的巔峰：TR-P15DS23-EE13高頻隔離變壓器

在這套驅動供電生態系統中，如果說BTP1521P是負責發出精密脈沖的“大腦核心”，那么與之深度綁定的TR-P15DS23-EE13高頻隔離變壓器，就是負責將能量安全、無損、精確地跨越致命的高壓隔離屏障傳輸并完成非對稱電壓分配的“心血管系統” 。該變壓器不僅僅是一個簡單的繞線電感，它是基于嚴苛安規與微觀電磁學原理打造的磁性器件杰作。

4.1 EE13微型骨架與極限絕緣工藝的精密平衡

在諸如光伏混合逆變器（Hybrid Inverter）、商用車高壓車載充電機或數據中心高密度電源中，系統空間的每一立方毫米都極其寶貴。傾佳電子向系統廠商力推的這套方案，在變壓器物理形態上選擇了尺寸極為小巧的EE13型立式磁芯骨架（外圍極限尺寸長寬高控制在約13.8mm x 13.8mm x 13.5mm）。磁芯材質選用了針對MHz級別開關頻率深度優化的DMR95高性能鐵氧體。DMR95材料在高頻交變磁場下，能夠保持極低的磁滯損耗和渦流損耗，從根本上防止了高頻系統常見的磁芯過熱熱失控現象 。

變壓器的設計是在體積、絕緣和寄生參數三者之間走鋼絲的精密平衡工程 。盡管其體積小巧，TR-P15DS23-EE13的絕緣性能卻絲毫不妥協，完全符合工業控制領域最嚴苛的EN 50178安全隔離標準，并滿足Class II級防護等級要求 。在應對SiC MOSFET漏源端頻繁產生的高達千伏級別的急劇電壓震蕩時，該變壓器的原邊與副邊之間的交流絕緣耐壓測試（VISO PRI-SEC）達到了驚人的4500Vac (50Hz/持續1分鐘不擊穿)，同時變壓器內部兩路副邊通道之間的絕緣耐壓（VISO SEC-SEC）也達到了2500Vac 。

從機械工藝結構來看，要在這微小的骨架內實現如此高的耐壓等級，必須在爬電與空間放電物理距離上做足文章。根據變壓器引腳定義圖與機械尺寸數據，變壓器高壓側與低壓側的引腳分布經過了非對稱的特殊排布（如空置并拔除危險區域的第8引腳），使得負責隔離邊界跨越的7腳到9腳之間的電氣間隙（Clearance）達到了4mm，而沿絕緣表面的爬電距離（Creepage）更是被拉長至6.4mm 。配合線圈內部極高絕緣強度的三層絕緣線繞制工藝（線徑0.2mm），該變壓器在物理與材料雙重維度徹底阻斷了高頻高壓飛弧擊穿的風險 。

4.2 “單繞組全橋分壓”技術的架構創新與非對稱電壓的巧妙生成

前文曾深入探討過，SiC MOSFET迫切需要+18V與-4V這種高度非對稱的驅動偏置電壓。解決這一問題傳統而笨拙的手段是采用復雜的雙副邊抽頭繞組架構，即在變壓器副邊分別纏繞兩組獨立的匝數不同的線圈，各自經過半波或全波整流濾波輸出正負電壓。然而，雙副邊線圈必然會不可逆轉地侵占變壓器骨架本來就狹小的窗口面積（Window Area），使得繞線極為臃腫，且多層繞組交疊會引起極化寄生電容成倍增加，徹底毀壞系統的高頻共?？箶_度（CMTI）。

TR-P15DS23-EE13變壓器的最大設計亮點，也是傾佳電子工程師團隊引以為傲的核心技術壁壘，在于其巧妙利用單繞組配合外圍器件實現了極其優雅的“電壓拆分技術” 。該技術在幾乎不增加額外復雜度的前提下，完美合成了SiC器件所需的非對稱能源總線。

根據該變壓器的電氣規格書，其原邊與副邊的繞組匝數比被精密推算并設定為10:16（其中N1原邊獨立繞組10匝，額定電感量145μH；N2、N3副邊繞組各16匝，電感量均為371.3μH）。為了增加帶載能力，實際應用電路中常將副邊A通道與B通道（N2與N3）進行同名端并聯使用。 當原邊由BTP1521P（或外部推挽MOSFET）輸入典型的+15V直流系統母線電壓時，變壓器初級進行高頻斬波，副邊單繞組（N2||N3）因法拉第電磁感應將耦合出峰-峰值約24V的高頻交流方波 。 交流方波經過副邊高速開關二極管全橋整流后，由大容量貼片陶瓷電容（例如多顆并聯的4.7uF/50V MLCC電容）進行深度平滑濾波，此時副邊總線上下兩端的直流電位差（即VISO?與公共回流端COM之間的全電壓）穩定在約23.3V左右 。

至此，關鍵的“魔法”出現了。方案并未在副邊堆砌復雜的降壓型穩壓芯片，而是極具工程極簡智慧地在COM端與目標驅動芯片邏輯地（VS參考節點）之間的主電流回路上，串聯了一顆穩壓值為4.7V的大功率齊納二極管（Zener Diode，如1N4732A或類似貼片型號），并輔以旁路電容群進行交流阻抗最小化處理 。 齊納穩壓管的反向擊穿穩壓效應，強制將其兩端的電壓鉗位在4.7V。由于齊納管串聯在總回路的地回路中，它實質上是在物理層面上將整個浮動驅動域的“相對地電平”（即連接至SiC MOSFET源極的VS點）強行抬高了4.7V 。 此時，應用基爾霍夫電壓定律（KVL）即可嚴密推導出SiC MOSFET實際接收到的柵源極正向與反向偏置電壓：

絕對正向驅動電壓： VGate_Positive?=VISO??VS≈23.3V?4.7V=18.6V。這一電壓恰好落在了SiC MOSFET最為理想的+18V深度飽和導通區間。

絕對反向偏置電壓： VGate_Negative?=COM?VS=0V?4.7V=?4.7V。這一負壓足額提供了米勒電容泄放通道，死死鎖住器件防止誤導通。

這種“單繞組全電壓生成 + 穩壓管非對稱拆分”的設計哲學，使得復雜的+18V/-4V非對稱供電參數被完美降解。它徹底摒棄了復雜的變壓器多繞組抽頭，大幅度簡化了絕緣材料的包裹層數，不僅提升了變壓器量產的良率與一致性，更在源頭上抑制了級間寄生電容的膨脹。這種極簡而高效的拓撲，為終端制造客戶節省了大量的BOM元器件成本，是其成為行業主流方案的最硬核技術底座 。

第五章 商業價值與技術博弈：分立式架構對決傳統集成電源模塊

在目前的工業級寬禁帶電力電子設計領域，驅動供電架構的選型路線圖上主要存在兩大陣營的博弈：一種是以傳統電源大廠Mornsun（金升陽）的QA01C-18系列為代表的高度一體化、灌封成型的DC-DC微型電源模塊路線；另一種則是傾佳電子戰略力推的、以BTP1521x控制器加TR-P15DS23變壓器為核心的“控制IC + 獨立變壓器 + 分立整流元件”的高度扁平化分立式解決方案 。要深刻理解為何后者能夠在近期迅速逆襲并奪得中國市場首選地位，必須將其置于現代高端多電平變流器系統的微觀經濟學與系統級限制下進行深度的對比分析。

5.1 模塊化方案在現代復雜拓撲下的固有局限與瓶頸

以業界具有代表性且應用廣泛的Mornsun QA01C-18隔離模塊為例。查閱其技術規格書可知，該模塊參數表現相當優秀：專為SiC驅動設計，輸入電壓范圍允許在13.5V至16.5V之間波動（標稱15V），具備177/16mA的典型全載/空載輸入電流表現；輸出被內部固化為+18V和-3V（或-4V），具備高達3.5kVAC/6kVDC的強悍隔離耐壓能力，最大容性負載支持220μF，轉換效率約為79%，并且采用了方便插件波峰焊的標準SIP（Single In-line Package）直插封裝形式 。

對于系統架構相對簡單、功率層級較低的標準兩電平半橋拓撲，或者僅需要極少隔離通道的單相光伏逆變器而言，直接采購并插入這種成品SIP模塊，無疑能夠大幅簡化硬件工程師的設計工作，縮短產品上市周期（Time-to-Market）。

然而，電力電子行業正在經歷向大功率、極高壓方向演進的劇烈變革。當視野擴展至現代兆瓦級集中式大儲變流器（PCS）、構網型超大功率逆變器、重型電動卡車多合一驅動系統或柔性直流輸電（HVDC）系統時，為了降低單個開關管的耐壓應力并減少輸出諧波，功率拓撲正迅速由傳統的兩電平向三電平中性點鉗位（NPC 3-Level）、有源中性點鉗位（ANPC）甚至模塊化多電平（MMC）架構演進 。在一個典型的三相三電平NPC逆變器拓撲中，上下橋臂的開關管數量翻倍，系統可能需要多達12路甚至18路完全獨立且各自絕緣的高性能隔離驅動電源 。

如果在這樣的復雜拓撲中依然盲目沿用諸如QA01C-18這類的成品高集成電源模塊，系統設計將立刻陷入三個難以克服的工程夢魘與商業絕境：

呈幾何級數膨脹的BOM成本危機： 專用于SiC的成品高壓隔離電源模塊由于內部集成了控制器、變壓器、阻容件并外加了昂貴的灌封膠與外殼制造溢價，單顆售價不菲。在一個需要12到18路隔離供電的系統中，僅輔助驅動電源一項的BOM成本就將飆升至數百乃至上千元人民幣。在當今光伏儲能及新能源車市場“瘋狂內卷”、殘酷殺價的商業競爭環境下，這種成本失控將直接導致終端設備喪失價格競爭力 。

三維立體空間占用與寄生電感的物理災難： SIP封裝的模塊通常具有顯著的高度（例如10mm以上）和較大的占板面積。在12路獨立通道的驅動板上強行密布這些高聳的“黑盒子”，將導致PCB電路板的物理尺寸劇烈膨脹 。而在高頻高功率密度的SiC系統中，存在一條鐵律：門極驅動回路的線路必須盡可能短，驅動板必須極其貼近甚至直接安裝在SiC功率模塊的引腳上方，以將寄生電感（Lg?和Ls?）壓制在幾納亨（nH）的極限范圍內。龐大笨重的驅動板不僅違背了高頻緊湊化設計的物理原則，更會在振動嚴苛的車載環境中引發機械應力斷裂風險。

系統可靠性的木桶效應與散熱瓶頸： 高度集成的塑料外殼灌封模塊內部散熱路徑復雜，熱阻較大。在驅動大功率SiC模塊或環境溫度高達105°C甚至125°C的惡劣封閉工況下，模塊內部的熱量難以迅速散發，容易觸發熱降額甚至內部失效 。更為嚴重的是，一旦模塊內部任何一個廉價的微小元件（如一顆MLCC電容）因過應力擊穿，整個昂貴的電源模塊只能作為報廢品整體丟棄，這不僅推高了后期的系統維護成本，也增加了現場維修的難度。

5.2 BTP1521P分立式系統架構的降維打擊與統治力

面對上述痛點，傾佳電子楊茜之所以能夠以前瞻性的眼光咬定并成功推廣BTP1521x組合方案，正是因為該分立式架構從底層工程邏輯上對傳統模塊化方案實施了全方位的降維打擊 。

通過上述深度的系統級比較分析不難得出結論，采用以BTP1521P為核心的低成本、小體積、高彈性分立架構，不僅使得多通道應用系統（如多達12路的PCS驅動板）節省下數以千計的人民幣BOM成本，更由于其完全扁平化的貼片元器件特性（諸如BTP1521F甚至采用了極致輕薄的3x3mm DFN表面貼裝封裝），使得整個高度復雜的驅動供電電路能夠像液體一樣，無縫滲透、穿插并緊密包裹在核心SiC驅動信號隔離IC的周邊。這種極致的貼近不僅大幅壓縮了門極充放電的寄生回路電感，更使得整機設備的功率密度獲得了質的飛躍 。這種兼顧了技術性能天花板與極致成本控制的方案，自然成為了逐鹿中原的中國電力電子企業的必然之選。

第六章 系統級實施策略、高頻布局準則與惡劣工況工程實踐

任何卓越的底層半導體芯片都需要搭配嚴謹?shù)墓こ滩及鍖嵤┎拍軐⑵湮锢頋撃軌赫ブ翗O限。基本半導體與傾佳電子的現場應用工程師（FAE）團隊在多年服務中國本土頂級逆變器與車企的過程中，積累了大量關于高頻電路布置與極端高電磁干擾（EMI）環境下的抗噪工程實踐經驗。這些隱性的知識財富被固化為一套成熟的系統實施策略與高頻PCB布局準則 。

6.1 應對超高功率模塊的拓撲外推與架構解耦設計

盡管BTP1521P在DC-DC直接驅動模式下（即將內部上/下推挽管直接連接至變壓器初級，即芯片的DC1和DC2引腳直接驅動TR-P15DS23-EE13的原邊）可以穩定輸出最高6W的高頻功率，這已足以應對絕大多數數百安培級別SiC模塊的驅動損耗（包含柵極充放電損耗Pg?=Qg?×Vge?×fsw?）。然而，隨著應用不斷向縱深發展，例如在某些礦山重卡電機驅動器或高達數兆瓦的集中式光伏主逆變器中，工程師需要驅動并聯的巨大尺寸的SiC半橋晶圓陣列，其在亞微秒級切換數千安培電流時，副邊所需的瞬態短時驅動功率峰值需求往往飆升至十瓦甚至更高量級。

在面對此類超越芯片內置推挽級物理極限的極端工況時，方案展示出了令人嘆為觀止的底層架構彈性。資深系統設計人員可以通過拓撲重構，將BTP1521P迅速平滑轉入“外推推挽模式”應用。具體操作為：將內部功率流切斷，僅利用DC1和DC2管腳輸出的精密交錯相序控制信號（包含精準的死區時間保護邏輯），去驅動兩顆外置的、擁有極大電流通流能力的大功率低內阻N溝道MOSFET 。由這對外掛MOSFET組成強悍的推挽功率臂，去推動能量傳輸容量更大的定制同系列隔離變壓器 。

這種被稱為“控制邏輯與功率推舉徹底物理分離解耦”的工程設計，使得這套原本小巧的供電架構，其功率傳輸上限瞬間被延展至十幾瓦乃至幾十瓦的工業恐怖級別。這種上下無界的擴展性，徹底掃清了從戶用輕載微逆變器到電網級重載變流設備之間的所有應用門檻，賦予了平臺化研發設計團隊“一套架構打天下”的底氣。

6.2 基于兆赫茲（1.3MHz+）超高頻環境下的微距PCB布局禁忌與法則

高頻運作是一把雙刃劍。頻率的提高是縮小變壓器EE13磁芯體積、降低銅線圈數從而降低DCR（直流電阻）的無上良藥；但同時，這也是激發災難性電磁輻射（EMI）和空間耦合干擾的超級催化劑。在BTP1521P設定的1.3MHz乃至海外資料提及的1.5MHz超高頻斬波切換環境下 ，高頻開關交變電流所流經回路中的每一納亨（nH）微小寄生電感，都將根據電磁定律轉化為足以擊穿芯片耐壓極限或干擾模擬邏輯的致命電壓尖峰信號。

為此，傾佳電子在深度技術研究報告及FAE現場指導中，極其嚴厲地確立了基于該高頻方案的PCB絕對布局設計準則，要求硬件工程師必須在制板階段遵循最高等級的射頻（RF）電路設計思路 ：

旁路去耦網絡的最短化與環路閉合原則： 負責為高頻推挽動作提供瞬時巨大吞吐電流的VCC?網絡與系統GND之間的儲能旁路電容組（官方強烈建議采用低等效串聯電阻ESR的陶瓷貼片電容陣列，例如一顆大容量4.7uF電容與一顆響應速度極快的100nF高頻濾波電容緊密并聯），在物理空間的二維平面距離上，必須無條件地、極其貼近地放置在BTP1521P的電源輸入管腳處 。這一要求旨在構建包圍面積趨近于零的高頻電流局部微觀回流路徑，將高頻充放電騷擾嚴格禁錮在極小區域，防止其沿長走線污染整板電源平面。

大電流推挽回環的絕對對稱平衡控制： 連接DC1和DC2高頻驅動引腳至隔離變壓器初級引腳的走線（Trace），其阻抗和寄生電感將直接影響變壓器的磁通建立。該部分走線應當在允許的工藝范疇內盡可能縮短并加寬。更為關鍵的是，兩條通道走線的物理長度、拐角處理必須保持顯微鏡級別的絕對對稱。這種嚴格的物理鏡像對稱性配合電路上的推挽交錯發波機制，能夠在三維立體空間上促使兩個高頻磁場矢量相互抵消、自我湮滅，從而顯著降低由系統向外界輻射的差模與共模電磁噪聲強度（即近場EMI輻射）。

基于散熱底盤大面積覆銅的電磁屏蔽技術： 對于追求極限體積并選用DFN3*3-8微型封裝的BTP1521F型號，其芯片底部腹部區域設有一個大面積暴露的金屬散熱焊盤（Exposed Pad）。規格書中明確指出該焊盤在芯片內部晶圓層面處于電氣懸空狀態 。然而，在實際的高階PCB布局實踐中，資深工程師強烈要求將其通過大面積的底層覆銅網絡連接至芯片的GND低電平地網絡，并密集布設穿透式的散熱過孔（Thermal Vias）連接至PCB的深層內部地層 。這一工藝不僅極大地疏導了熱量，將芯片的結對環境熱阻（RθJA?典型初始值201.87 °C/W）拉低至一個更為安全、不會觸發OTP閾值的工作點；更在芯片正下方形成了一個完美等電位的高頻電磁法拉第屏蔽平面，有效阻擋了空間雜散輻射能量對IC內部脆弱參考電壓基準的干擾 。

隔離帶（Isolation Barrier）的安全禁區與全挖空法則： 在跨越原副邊的高頻隔離變壓器（TR-P15DS23-EE13）正下方的所有PCB疊層（無論是頂層、底層還是任何內部走線層），被列為電氣排布的絕對死區。該區域嚴禁鋪設任何帶有信號的銅箔走線或接地參考平面。整個變壓器底部所在的FR-4基板區域必須被徹底凈空甚至做物理開槽（Milling）處理。這一鐵律旨在保證系統內部無論在何種惡劣潮濕凝露工況下，原副邊之間都能死死守住最小4mm的電氣間隙底線，并依靠剝離多余銅皮盡最大可能降低跨接在隔離帶兩側的微小雜散分布電容，從而為整套SiC驅動供電系統構筑起堅不可摧的高達百千伏每微秒量級的CMTI能力屏障。

第七章 結語：底層架構重塑、供應鏈自主可控與產業大跨步升級的時代縮影

傾佳電子核心領軍人物楊茜在業界不遺余力推廣BTP1521P配合定制變壓器TR-P15DS23-EE13作為寬禁帶門極驅動供電首選方案的背后，不僅僅是一場局限于電阻、電容與控制環路之間的純粹底層工程技術探討，更是一盤深刻映射著全球大國科技博弈與中國高端制造宏大產業升級戰略的關鍵棋局。

中國作為當今全球體量最為龐大的新能源智能汽車制造與消費國、遙遙領先的最大儲能系統與光伏電池片裝機與系統集成國，其在終端應用層的繁榮舉世矚目。然而，在支撐這些龐大國之重器的基石——底層大功率半導體（SiC / IGBT）及處于極高頻率、極度惡劣工況下運行的精密模擬電源管理芯片（PMIC）層面，長久以來卻深深受制于海外老牌半導體巨頭（諸如英飛凌Infineon、德州儀器TI、安森美Onsemi、意法半導體ST等）的技術封鎖與產能分配制約。在日益復雜多變的國際貿易摩擦常態化、半導體供應鏈斷裂風險隨時可能被引爆的脆弱地緣政治陰影下，碳化硅材料及其全棧生態技術由于其在電氣化、數字化雙重能源轉型宏觀敘事中的絕對戰略性咽喉地位，已然成為了中國本土科技企業絕地突圍、吹響反攻號角的最慘烈主戰場。

基本半導體BTP1521P開關電源控制芯片加上深度定制化隔離磁性器件這一100%純血全國產化組合方案的橫空出世與大規模成熟商業應用，宛如一把尖刀，精準、凌厲地擊穿了過去長期由海外高價高溢價成品集成電源模塊所壟斷、且固步自封的SiC驅動底層供電生態閉環。它不僅在技術層面上以無可挑剔的1.3MHz乃至更高頻率的超強電磁凈化推挽/正激拓撲、極具東方工程辯證智慧的單繞組穩壓管不對稱動態分壓機制、以及高達驚人的4500Vac物理隔離可靠性征服了嚴苛的硬件評審專家；更在商業維度上，以令人難以置信的單通道極致BOM成本下探優勢，為系統級廠商徹底卸下了成本枷鎖。

無論是在向著極限效率沖刺的多電平兆瓦級工商業儲能PCS變流矩陣、承載國家能源大動脈的特高壓柔性直流輸電裝備終端，還是在全球競爭已經白熱化、對BOM成本錙銖必較且產量高達數百萬臺級的電動大巴與乘用車驅動逆變器中，該分立式技術流派都提供了一套近乎完美的、富有極強生命力與架構彈性的底層微觀能源分配系統解決方案。

這也深刻詮釋并雄辯地回答了為何該架構能夠在極短時間內形成燎原之勢，成功登頂并牢牢占據中國電力電子行業SiC MOSFET隔離驅動設計版圖絕對主流統治地位的核心原因。該方案的普及，不僅大幅度拉低了系統集成商跨入第三代寬禁帶半導體大門的門檻，更映射出整個中國本土第三代半導體上下游產業鏈，正在依靠這種自下而上的底層硬件架構創新突破與追求極致的工程師紅利，強勢跨越寬禁帶材料大規模普及商業化道路上最為崎嶇的“最后一公里”。

在這一宏偉進程中，中國企業正以不可阻擋之勢，全面實現由昔日被動的“低端器件國產替代與模仿”，向著“掌握核心定義權、主導行業下一代技術標準制定”的史詩級歷史跨越 。在楊茜所大膽預測并堅定踐行的關于碳化硅全面取代傳統硅基器件的“三個必然”預言不斷被市場印證、加速變?yōu)楝F(xiàn)實的當下 ，這套被業界頂尖工程師親切喻為“SiC強韌心血管”的驅動供電核心體系，必將作為中國電力電子產業全面升維的關鍵底座拼圖，持續穩定地輸送著強勁的生命脈沖，澎湃賦能新一代大國高端電力電子裝備向著更高開關頻率、更高功率密度、更強自主可控維度的無人區高地奮力攀登與無畏沖鋒。
