隨著汽車行業節能減排要求提升，高溫強日照下的車輛性能成研究熱點。太陽光模擬環境艙可復現真實光照，為汽車空調及能耗測試提供穩定環境。輻射照度變化顯著影響空調能耗與續駛里程，確保其精度與均勻性對提升試驗數據可信度至關重要。本文基于國內外標準，提出一種校準方法，并通過兩個汽車環境艙案例驗證其可行性與有效性，同時探討校準點優化方向。

太陽光模擬環境艙的標準要求

luminbox

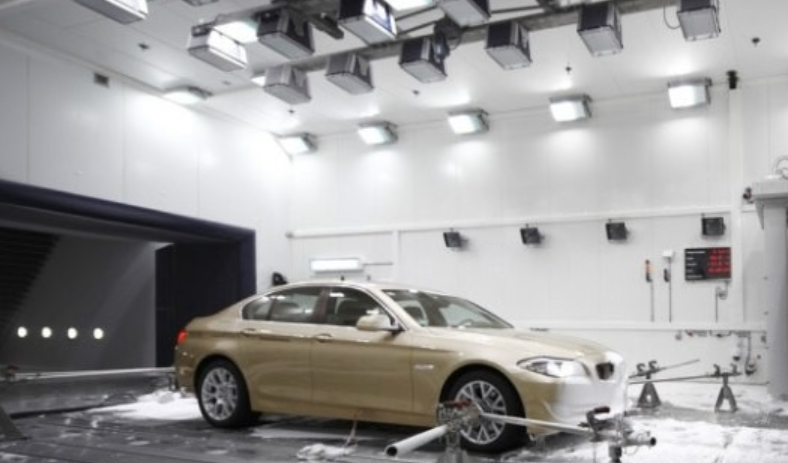

汽車太陽光模擬環境艙

目前，國內外對太陽光模擬環境艙的輻射照度性能提出了明確要求。GB/T 19233—2020《輕型汽車燃料消耗量試驗方法》規定，在進行空調開啟狀態下的燃料消耗量試驗時，環境艙內的太陽輻射照度應為（850±45）W/m2，均勻性不超過10%。美國EPA 40 CFR Part 86標準中，SC03工況試驗要求在距地面1m的基準面上，輻射照度均勻度不大于設定值的15%。德國DIN 75220標準則要求均勻性控制在10%以?xún)?nèi)。這些標準為太陽光模擬環境艙的校準提供了重要依據。

太陽光模擬環境艙的校準方法

luminbox

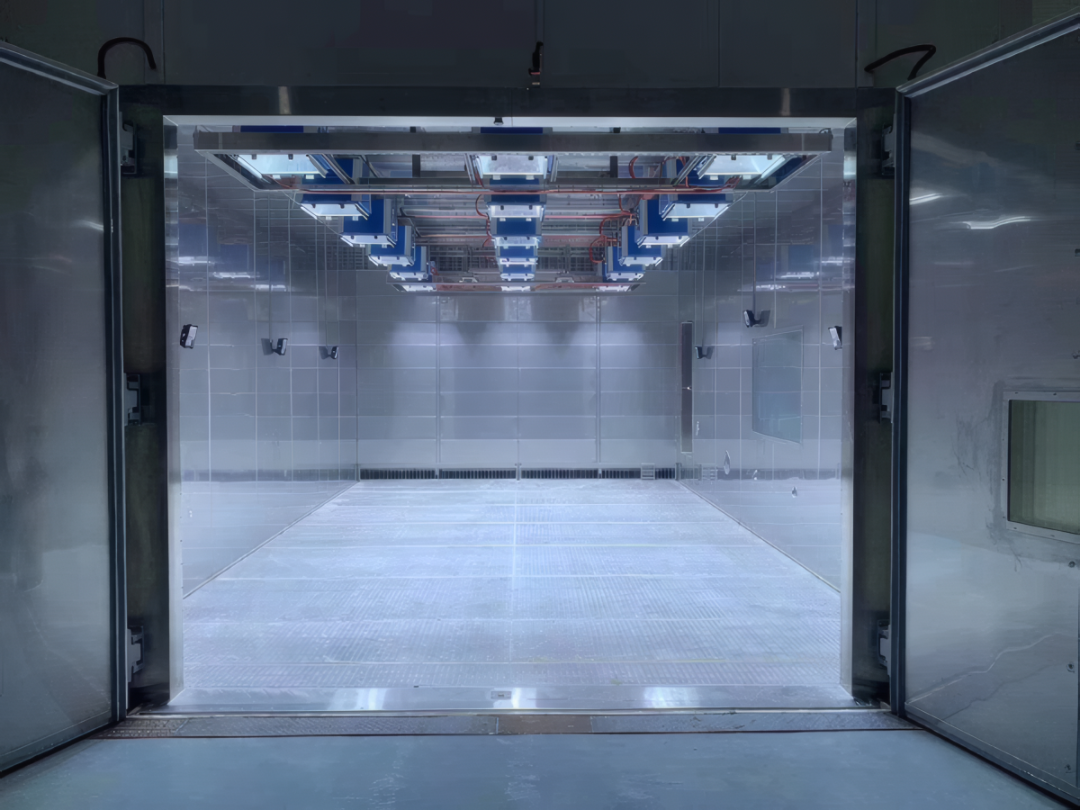

太陽光模擬環境艙

1. 計量性能要求

結合國內外標準，本文提出太陽光模擬環境艙的輻射照度系統偏差應控制在±45 W/m2以?xún)?nèi)，控制偏差不超過±45 W/m2，均勻性應小于10%。

2. 標準器與環境條件

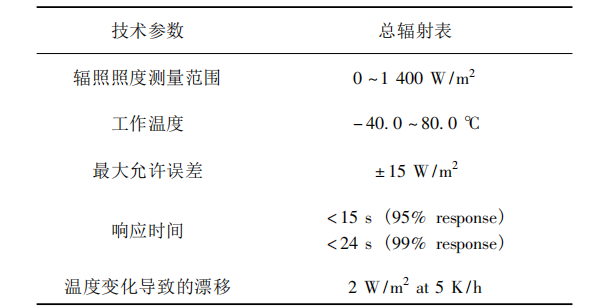

總輻射表技術參數

校準采用總輻射表，其測量范圍為0～1400 W/m2，最大允許誤差為±15 W/m2，具有良好的光譜匹配性和穩定性。校準環境條件設置為溫度（38±2）℃，相對濕度（50±5）%RH。

3. 校準區域與網格劃分

以太陽光模擬環境艙輻照區域在地面投影的中心為原點，分別沿X軸（左右）和Y軸（前后）擴展。對于重型汽車環境艙，校準區域范圍為X=±1.5m、Y=±6.0m?；鶞?zhǔn)面設定為距地面4m的水平面，劃分為0.5m×0.5m的網格，共144個校準點。

4. 校準步驟

將總輻射表固定在支架上，調整至水平并升至基準面高度。控制點位于坐標原點，待輻射照度穩定后，依次測量各網格點。每個點穩定24秒后記錄30秒數據，取平均值作為該點輻射照度值。

5. 結果計算

系統偏差：太陽光模擬環境艙示值與控制點標準器測量值的平均差；

控制偏差：控制點測量值與設定值之差；

均勻性：以太陽光模擬環境艙最大與最小輻射照度之差與兩倍設定值的比值表示。

校準分析

luminbox

以?xún)蓚€(gè)重型汽車試驗環境艙A和B為例，設定輻射照度為850 W/m2。環境艙A的輻射照度集中在800～900 W/m2之間，系統偏差為-13.6 W/m2，均勻性為7.53%，各項指標均滿足要求。而環境艙B的輻射照度分布較為分散，最大值達967.1 W/m2，最小值僅為598.7 W/m2，系統偏差為-64.4 W/m2，均勻性高達21.67%，明顯超出限值。

通過對144個校準點的數據分析發現，環境艙A的輻射照度分布均勻，無明顯梯度變化；而環境艙B呈現出“中間高、四周低、前端高、后端低”的規律，反映出其光源布置或控制系統存在問題。

校準點優化探討

luminbox

考慮到太陽光模擬環境艙體積較大，密集的校準點雖能全面反映輻射分布，但也增加了操作難度和時間成本?；趫D例分析，建議在保證邊緣點覆蓋的前提下，適當加密中間區域，或根據輻射變化規律減少冗余點，提高校準效率。

綜上，本文提出了太陽光模擬環境艙的校準方法，能夠系統評估其輻射照度的控制精度、系統偏差和均勻性。通過兩個實際案例驗證，該方法科學、有效、操作性強，可為汽車檢測機構提供標準化參考。同時，校準點的優化有望進一步提升校準效率，推動太陽光模擬環境艙的標準化發展。

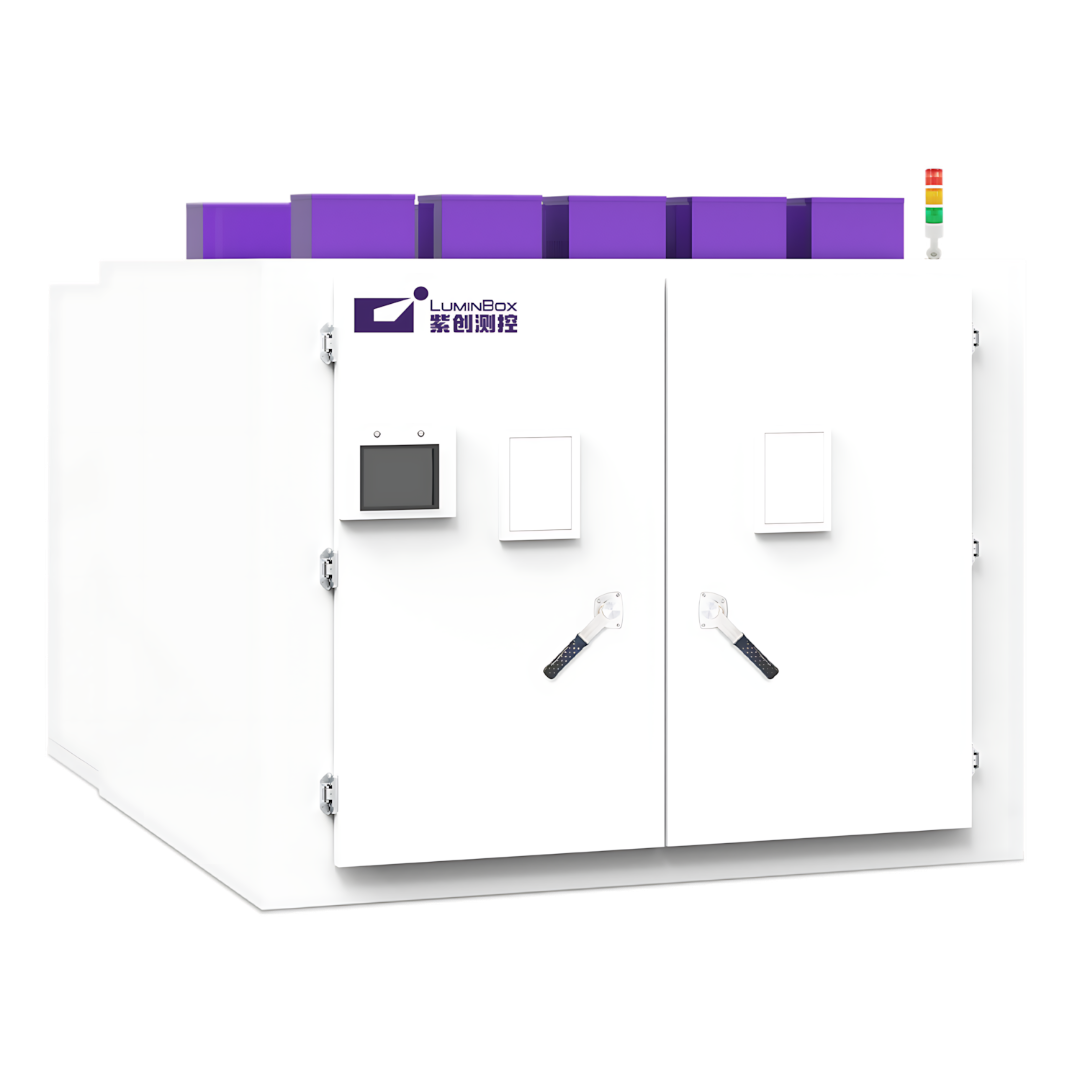

Luminbox大面積環境艙/環境箱用太陽光模擬

luminbox

紫創測控Luminbox大面積環境艙/環境箱用太陽光模擬，以全維度適配性與精準控制能力為核心，采用金鹵燈精準復現自然太陽光特性，可為汽車提供高效專業光照模擬解決方案。

?

采用金鹵燈，性?xún)r(jià)比高，測試成本低，周期短

每個燈源有一套電源控制系統，輻照度可單獨控制

測試過程中，輻照度數據可跟蹤記錄，輻照量達到要求后，可自動停止測試

可設定溫度、運行時長、累計輻射強度參數等

紫創測控Luminbox大面積環境艙/環境箱用太陽光模擬已廣泛應用于汽車、航天航空、太陽能電池等領域。未來，紫創測控將持續優化光源技術與控制算法，進一步為用戶提供更高效的環境試驗光照支持。
