1.為什么石化企業需要中線安防保護器

石化行業作為國民經濟的重要支柱，其穩定生產高度依賴安全、連續的電力供應。生產過程中，中性線潛在異常是威脅電氣系統穩定運行的關鍵風險，可能引發設備故障乃至非計劃停車。

安科瑞基于在石化電氣安全領域的長期深耕，推出ANSNP系列中線安防保護器。該產品通過實時監測與智能防護，準確識別中性線過載、斷線等隱患，及時預警并采取保護措施，有效防范因中性線問題導致的系統性風險，顯著提升供電安全與可靠性。

安科瑞ANSNP系列中線安防保護器將專業安全防護部署于電力系統的關鍵節點，進一步完善了從配電到用電的全鏈路安全保障，為石化企業實現連續生產、效率運營與可持續發展提供有力支撐。

產品介紹

安科瑞ANSNP 系列中線安防保護器并聯接入含諧波負載的低壓配電系統，能夠?qū)?dòng)態變化的諧波電流進行快速實時跟蹤與智能補償。

首先，通過高精度電流檢測單元實時采集系統中性線過電流數據，上傳至內置控制器；控制器對電流信號進行快速分析與計算，準確提取各次諧波電流分量，并生成相應的諧波補償指令；隨后，功率執行器件根據指令產生與過電流幅值相等、方向相反的補償電流，并實時注入中性線，從而有效抵消中性線中的過電流，保障系統平穩運行。

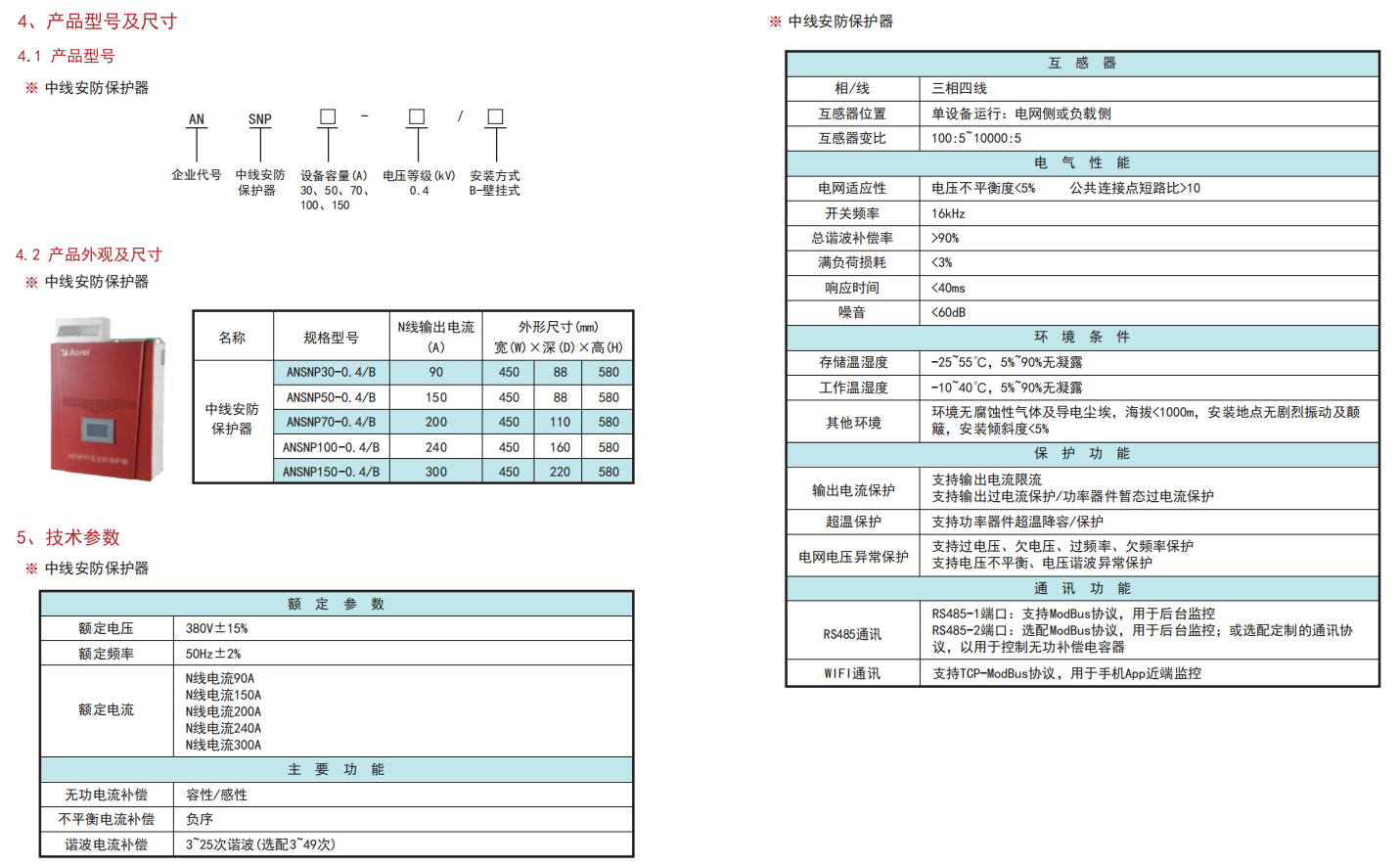

產品簡介

產品特點：

可綜合治理3~25次諧波及三相不平衡問題；

針對3N次諧波與三相不平衡引發的中性線過電流具備專項治理能力；

集成過流反饋功能，支持用戶自主設定保護閾值，增強中性線運行安全性；

內置智能風扇調速系統，實現能耗與運行噪音雙重優化；

配備友好人機交互界面，實時展示系統及設備電能質量數據，操作直觀便捷；

采用進口IGBT器件，具備高功率密度與高可靠性；

搭載DSP高速數字控制系統，實現快速檢測與準確運算；

主電路采用三電平拓?fù)浣Y(jié)構，提升電能治理性能；

采用標準化模塊設計，有效縮短交付周期，并顯著提升設備可靠性與可維護性。

成效介紹

、保障生產連續，防范重大風險石化生產具有連續化、高危性的特點，對供電可靠性要求較高。中性線故障是供電系統的潛在薄弱環節。ANSNP通過實時監測與主動治理，準確消除因諧波（尤其是3N次諧波）和三相不平衡導致的中性線過流風險，從根本上避免因電氣故障引發的非計劃停車，保護關鍵生產裝置，防范重大安全與經濟損失。

、提升系統安全，強化本質安全石化企業電氣環境復雜，負載多變。本產品不僅提供治理功能，其可設定的過流反饋保護相當于為中性線增設了一道智能保險，顯著提升配電系統的安全裕度和容錯能力。其高可靠性設計確保了在嚴苛工業環境下的穩定運行，為企業的安全生產與火災預防提供了關鍵技術支撐。

、優化能效管理，促進低碳運營設備運行本身的效率與節能也是其重要價值。其風扇自動調速功能降低了輔助能耗與噪音，符合綠色工廠要求。同時，通過治理諧波與不平衡，減少了線路與變壓器的附加損耗和發熱，提升了整體供電效率，助力企業實現精細化能源管理與節能減排目標。

、實現智能運維，降低全生命周期成本產品提供的人機交互界面與實時電能質量信息，使運維人員能夠清晰掌握系統狀態，實現從“被動檢修”到“主動預防”的運維模式轉變。標準化的模塊化設計更是大幅縮短了維護時間，提高了設備可用性與可維護性，有效降低了設備全生命周期的綜合運營成本。

應用案例

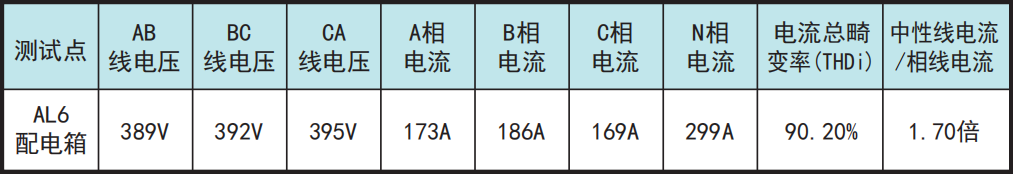

在某體育中心的泛光照明供配電系統中，我們選取了10個關鍵測量點進行電參量監測。分析發現，各配電箱總進線端的A/B/C三相電流基本保持平衡，各相電流有效值均未超過350A，但中性線（N線）電流異常偏高，其有效值約為相線電流的1.7倍。

診斷表明，當前系統存在以下關鍵問題：

中性線電流嚴重超標，其值達到相線電流的1至1.7倍；

中性線電流成分以3次諧波為主，同時包含3N次諧波及三相不平衡電流；

系統總電流諧波畸變率處于較高水平；

非線性負荷（開關電源類設備）的基波功率因數呈容性特征，若總諧波畸變率降低，全波功率因數將相應提升。

原因分析

該系統主要負荷類型為開關電源型設備。此類負荷具備以下兩大典型電氣特性：

諧波電流特征顯著：電流有效值經分解后，主要以3次諧波成分為主，總諧波畸變率通常介于70%至120%之間。

無功特性表現為容性：開關電源本身通常呈現容性無功特征，若額外投入電容器進行無功補償，反而可能導致系統總無功功率增加，引起功率因數急劇下降。

從理論角度看，中性線電流異常主要由以下兩方面原因引起：

由于A、B、C三相負荷不平衡，導致中性線中存在零序電流；

各相線中的3N次諧波電流在中性線上疊加，進一步放大中性線電流。

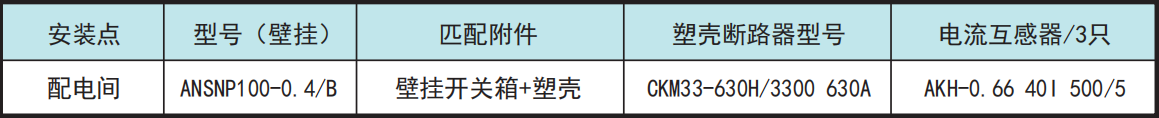

方案選型

凈化效果

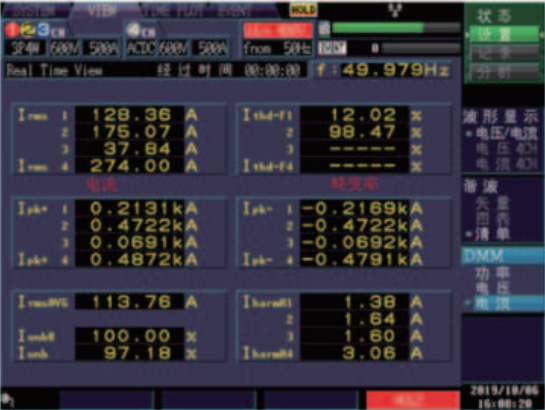

如圖所示，監測系統主要采集中性線電流及總諧波畸變率兩項關鍵數據。圖左上區域顯示各監測點電流波形，右上區域則為對應電流諧波畸變率分析結果。圖中Irms1為電網側相線電流，Irms2為負載側相線電流，Irms3為電網側中性線電流，Irms4為ANSNP設備輸出的補償電流。

經ANSNP設備治理后，體育中心AL8號配電箱負載側的相線電流由治理前的約175A顯著下降至128A左右。設備實時輸出約274A的準確補償電流，使得中性線電流在補償后穩定維持在37A附近，完全達到預期治理效果要求。

5.結語

安科瑞ANSNP系列中線安防保護器以其智能監測與主動治理能力，為石化企業筑牢電力安全防線。它不僅有效防范中性線風險，保障連續生產，更助力企業實現能效提升與智能運維。未來，安科瑞將持續創新，為石化行業的安全、效率、可持續發展提供堅實的技術支撐。
