一、引言

在廣播、通信技術日新月異的今天，無論是調頻廣播的悅耳音質，還是應急廣播的生命線作用，其背后都依賴于穩定的信號覆蓋體系。然而，無線電波無形無影，傳統的人工路測方式效率低下、數據主觀且難以形成系統化分析，如何科學準確地評估其覆蓋效果，一直是行業面臨的核心挑戰。

在這一背景下，北京度緯科技推出的“BroadCMS場強覆蓋測試系統”，專為搭配“RWC2500A Plus廣播調制分析儀”設計，它不僅僅是一套軟件，更是一套集實時監測、路徑記錄與覆蓋分析一體的解決方案，為您的信號覆蓋質量提供有效參考。

二、應用背景

2.1 為什么需要專業路測系統?

1、合規性要求與行業監管：國家廣播電視總局對廣播電臺的覆蓋范圍和質量有明確的指標要求。CMS系統可提供客觀、合規的測試數據，助力相關驗收、年檢和頻率審批工作開展。

2、網絡優化與運維需求：發射臺站建成后，CMS系統可開展信號測試，輔助運維人員發現信號盲區、弱區及同頻、鄰頻干擾等問題，為調整發射功率、優化天線角度等操作提供數據支撐，助力運維工作提質提效。

3、市場競爭與價值證明：對于廣播電臺和網絡運營商而言，詳實的信號覆蓋測試報告可作為向廣告客戶展示傳播覆蓋情況的參考資料，為行業競爭提供數據層面的支撐。

4、應急保障與公共安全：在重大活動保障或應急廣播啟動時，確保關鍵區域的信號覆蓋效果至關重要。CMS可以開展信號覆蓋評估，為指揮決策提供依據。

2.2 在什么場景下使用?

1、廣播電視管理部門：用于全域性的廣播信號監測、頻率規劃、臺站驗收與干擾排查。

2、廣播電臺/網絡公司：用于日常覆蓋范圍評估、新臺站建設效果驗證、廣告覆蓋效果證明以及網絡優化。

3、無線電監測站：用于電磁環境監測、非法電臺查處和頻譜管理。

4、科研院所與第三方檢測機構：用于通信技術研究、標準制定和提供專業的測試認證服務。

三、BroadCMS測試系統

3.1 系統搭建

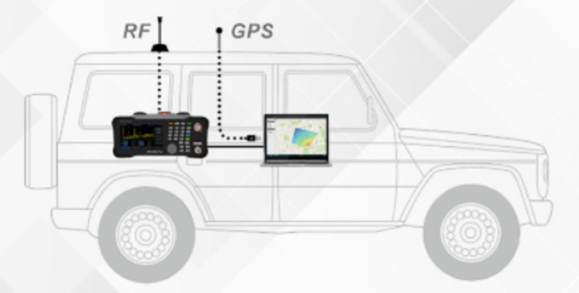

BroadCMS軟件與RWC2500A Plus分析儀通過網線直連，配合GPS接收天線，構建了一套高精度的移動測試平臺。用戶只需簡單配置，即可開始實時采集信號數據，支持在線/離線地圖，自動記錄位置、時間、信號強度等信息。

這種簡潔而高效的連接方式，提升了數據采集的實時性和準確性，同時大大降低了現場部署的復雜度。

3.2 核心功能

1. 實時信號監測與統計

- 實時顯示AM/FM信號電平值，支持單位轉換(如dBμV/m)

- 自動統計信號強度分布，支持自定義門限告警

2. 定位與軌跡繪制

- 內置GPS定位，實時記錄測試路徑

- 支持點軌跡、線軌跡繪制，直觀展示信號覆蓋情況

3. 地圖支持靈活多樣

- 支持Google、Bing等在線地圖，也具備離線地圖與緩存功能

- 可在地圖上實時顯示測試點數據，支持距離測量與發射塔標記

4. 數據導出與報告生成

- 測試數據可導出為Excel或Google Earth格式

- 自動生成Word格式測試報告，支持自定義模板與門限設置

5. 覆蓋分析可視化

- 支持二維面狀覆蓋圖繪制，直觀評估信號強弱分布

- 具備數據回放功能，重現測試全過程

3.3 系統界面

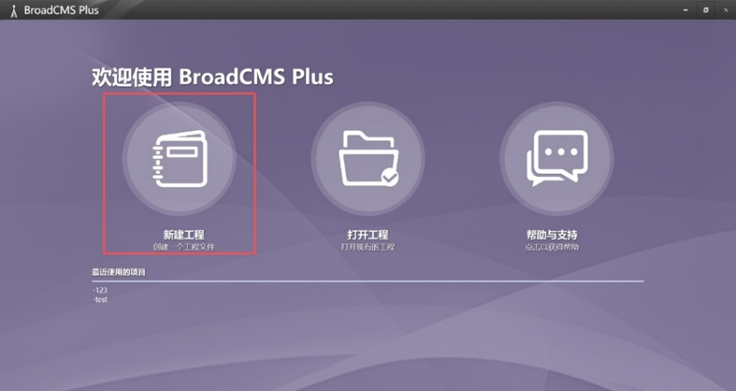

設備連好后，雙擊打開BroadCMS軟件，在主界面選擇新建工程。

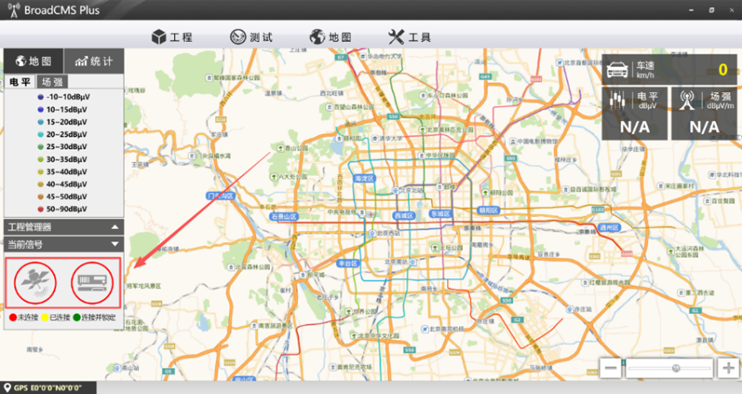

在新工程界面，首先進行GPS和設備的連接配置。

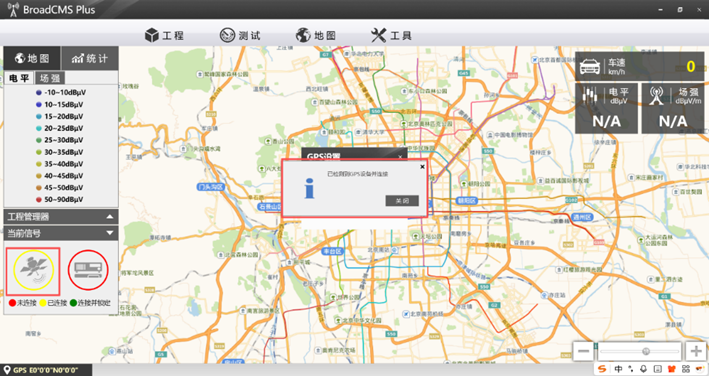

連接并配置好GPS。

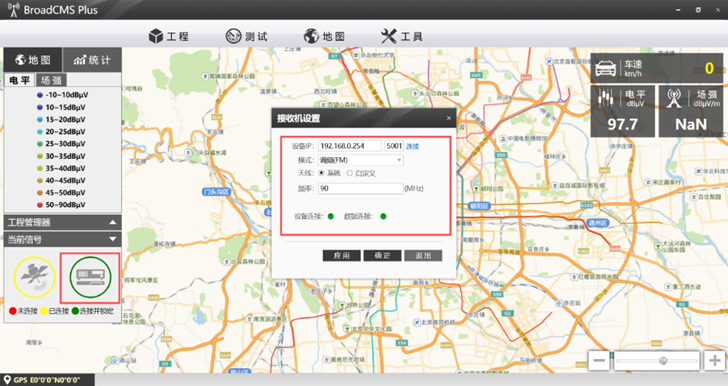

連接并配置好接收機。

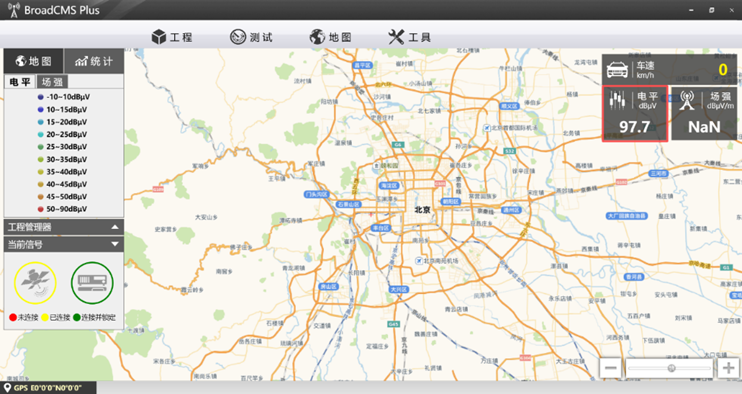

此時可在界面右上角觀察并記錄接收的電平信號值。

3.4 典型操作：四步完成專業覆蓋評估

1. 準備階段：在CMS軟件中創建測試任務，設置測試的頻點、模式等。同時，將測試接收機、GPS天線等設備與車載電腦連接，并做好相關配置。

2. 執行測試：啟動測試任務，系統開始自動采集。測試人員只需按照預定路線行駛，軟件會實時顯示軌跡和信號狀態。

3. 數據分析：測試結束后，在軟件中回放測試數據，通過熱力圖、統計圖表等功能進行深度分析，找出覆蓋盲區和干擾區域。

4. 報告輸出：選擇報告模板，系統自動生成包含覆蓋圖、關鍵指標統計、測試結論和建議的專業報告。

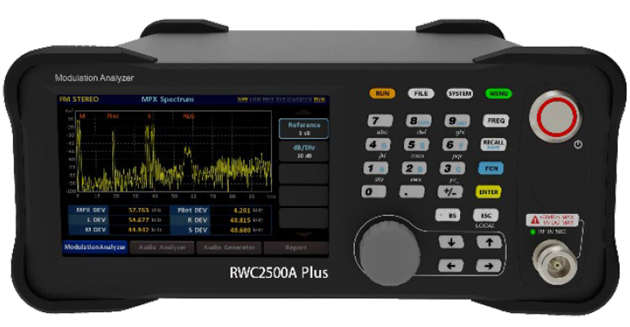

3.5 配套硬件：RWC2500A Plus廣播調制分析儀

作為BroadCMS的核心硬件，RWC2500A Plus具備：

- AM/FM高精度解調，支持立體聲分析

- 寬頻段覆蓋：AM 500kHz~30MHz，F(xiàn)M 76MHz~108MHz

- 高靈敏度輸入：-30dBm~30dBm

- 本振頻率精度高達 1ppb，SNR：AM：70dB(Typ.), FM：75dB(Typ.)

- 多種音頻接口：平衡/非平衡/數字輸出

- 可實時測試顯示射頻頻譜，解調后音頻的頻譜和波形

- 支持音頻分析，可測量失真度、信噪比、頻率響應和分離度等

- 支持音頻發生，可輸出單音或掃頻信號，支持多種接口

- 支持自定義測試項上下門限，超門限指標將實時提示

- 支持測試結果總覽和數據導出，一鍵生成報告

- 彩色觸摸屏及按鍵協同操作

- PC遠程控制，支持自動化系統集成

四、結語

BroadCMS 與 RWC2500A Plus 的軟硬件組合，形成了一套完整的廣播信號覆蓋測試解決方案，可實現信號的實時監測、精準定位、可視化分析與專業報告生成，適配廣電管理、電臺運維、頻譜監測、科研檢測等多類場景的實際需求，為廣播信號覆蓋評估與優化提供切實的數據支撐。

度緯科技深耕廣電測試領域，以專業的產品與技術，為行業客戶提供適配的信號測試解決方案。無論您是廣電運營商、信號優化工程師，還是科研單位，BroadCMS + RWC2500A Plus 的組合都將為您提供“可靠、高效、專業”的場強測試體驗。
