單臺電源 BOM 成本降低 0.5-0.8 元、EMI 調試周期縮短 3 天、CCM 模式滿載效率提升超 1%，無需堆料即可滿足全球最新能效標準 —— 近日，國內功率半導體領軍企業芯茂微電子，正式推出專為 48W 以內中小功率隔離型反激電源設計的高性能同步整流芯片LP15R100FNP。該產品實現 DCM/QR/CCM 全工作模式兼容，搭載芯茂微專利整流管開通判定技術，30ns 行業領先極速關斷，同時內置 100V 高壓功率管與全套保護功能，外圍極簡易量產，可廣泛應用于消費類快充、家電適配器、工業輔助電源、短途代步設備與小型無人機供電等領域，為行業提供了高可靠性的同步整流國產替代方案。

行業痛點倒逼技術升級，中小功率電源亟需更優同步整流方案

隨著歐盟 CoC V5 Tier 2、國內六級能效等全球能效新規持續收緊，消費電子與小家電市場對電源小型化、低發熱、低噪聲的需求不斷升級，疊加銅價等原材料成本高企的行業現狀，48W 以內充電器、適配器市場正面臨前所未有的雙重?cái)D壓，傳統同步整流方案的短板愈發凸顯：

CCM 工作模式下，傳統方案普遍存在 50ns 以上的關斷延遲，反向恢復損耗嚴重，成為電源能效達標的核心瓶頸，往往需要額外堆料增加吸收電路才能滿足能效要求，直接推高 BOM 成本；

DCM/QR 工作模式下，激磁振蕩極易引發同步整流管誤開通，造成輸出電壓尖峰、整機嘯叫等問題，大幅拉長工程師 EMI 調試周期，延緩產品量產進度；

同時電源廠商對方案集成度、量產兼容性、國產化供應鏈的需求持續升級，高可靠性、高性價比、調試簡單的同步整流方案，已成為全行業的剛需。

LP15R100FNP 的推出，正是精準瞄準上述行業痛點，從芯片架構、控制邏輯、集成度三大維度實現突破，為 48W 以內中小功率反激電源提供了兼顧能效、穩定性與成本的高性價比國產替代方案。

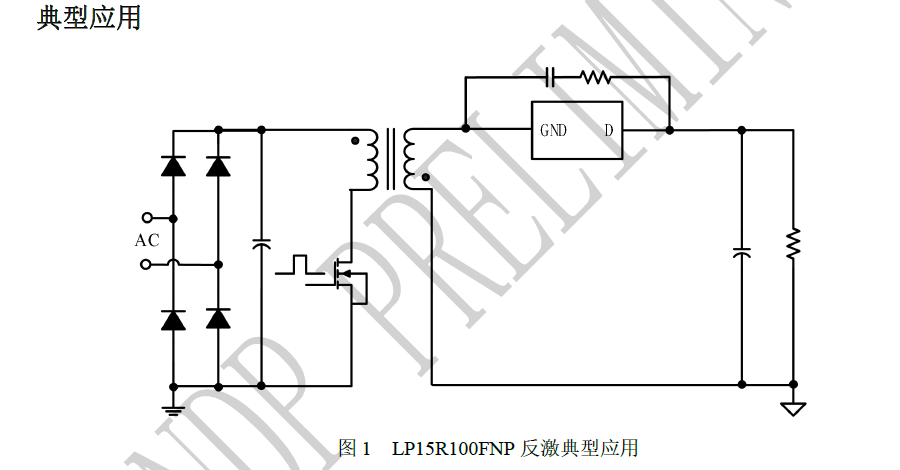

源自芯茂微官方規格書

底層技術突破，從根源解決傳統同步整流方案核心難題

作為一款專為中小功率反激電源深度優化的同步整流芯片，LP15R100FNP 從底層架構解決了傳統方案的核心痛點，核心技術亮點可圈可點：

芯片內置 100V 耐壓、低至 12mΩ 導通阻抗的高性能功率 MOS 管，無需外接功率器件，大幅簡化系統設計；針對行業普遍的 CCM 模式關斷損耗難題，實現了30ns 的極速關斷延遲，可最大限度減少關斷過程中的反向電流與損耗，顯著提升系統平均效率。

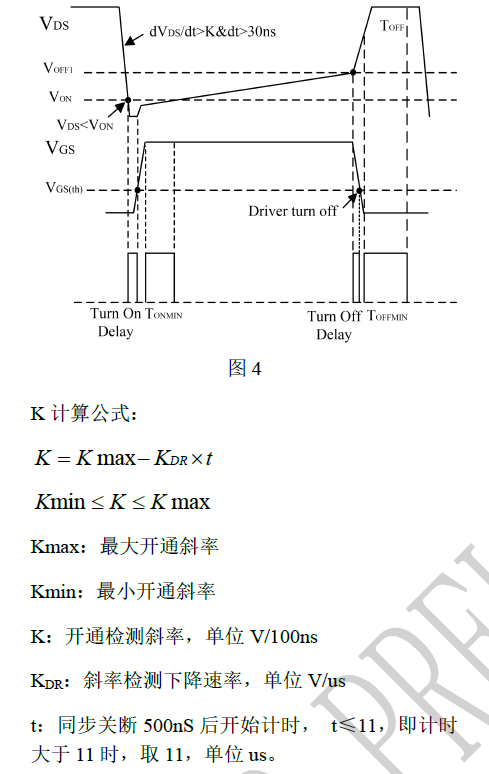

針對行業高頻出現的誤開通、嘯叫問題，LP15R100FNP 搭載芯茂微專利整流管開通判定技術，區別于行業常規單電壓閾值檢測方案，該專利采用「漏極電壓下降斜率 + 電壓閾值雙重檢測機制」，通過動態可調的斜率檢測閾值，精準識別諧振振蕩與正常續流，從根源避免激磁振蕩引發的驅動芯片誤開通。

同時芯片集成 VCC 自供電電路、UVLO 欠壓保護、過壓鉗位、過流保護等全套功能，無需額外設計輔助供電回路，外圍元器件數量大幅減少，進一步降低設計難度與量產成本。

源自芯茂微官方規格書

三大核心優勢，精準匹配量產設計核心需求

1. 全模式兼容 + 寬頻率適配，一次選型覆蓋全場景

LP15R100FNP 全面兼容DCM、QR、CCM 三大主流反激電源工作模式，支持最高 130kHz 工作頻率，可適配市面上絕大多數反激控制器。

無需廠商針對不同拓?fù)?、不同工作模式重?fù)選型，大幅降低研發選型成本。無論是常規 5V/12V 輸出的小家電適配器，還是高頻 QR 架構的快充產品，亦或是 CCM 模式的工業輔助電源，單顆芯片即可完成適配，真正實現一次選型、全場景覆蓋。

2. 專利防誤開通技術 + 極速關斷，有效解決調試與能效痛點

針對工程師最頭疼的誤開通、嘯叫、EMI 調試難問題，LP15R100FNP 的專利開通判定技術，搭配 0.9μs 最小開通時間、0.3μs 最小關斷時間設計，可有效屏蔽 DCM 輕載工況下的激磁振蕩干擾，解決誤開通引發的電壓尖峰、整機嘯叫問題，可幫工程師減少至少 3 天的 EMI 調試工作量，大幅縮短產品量產周期。

同時 30ns 的極速關斷延遲，相比行業常規 50ns 關斷延遲的方案，在 CCM 模式滿載工況下可將電源效率提升 0.8%-1.2%。無需額外增加吸收電路、堆料優化，就能輕松跨過歐盟 CoC V5 Tier 2、國內六級能效等全球最新能效標準，單臺電源物料成本可降低 0.5-0.8 元。

3. 高集成度 + 極簡外圍，全鏈路壓縮量產成本

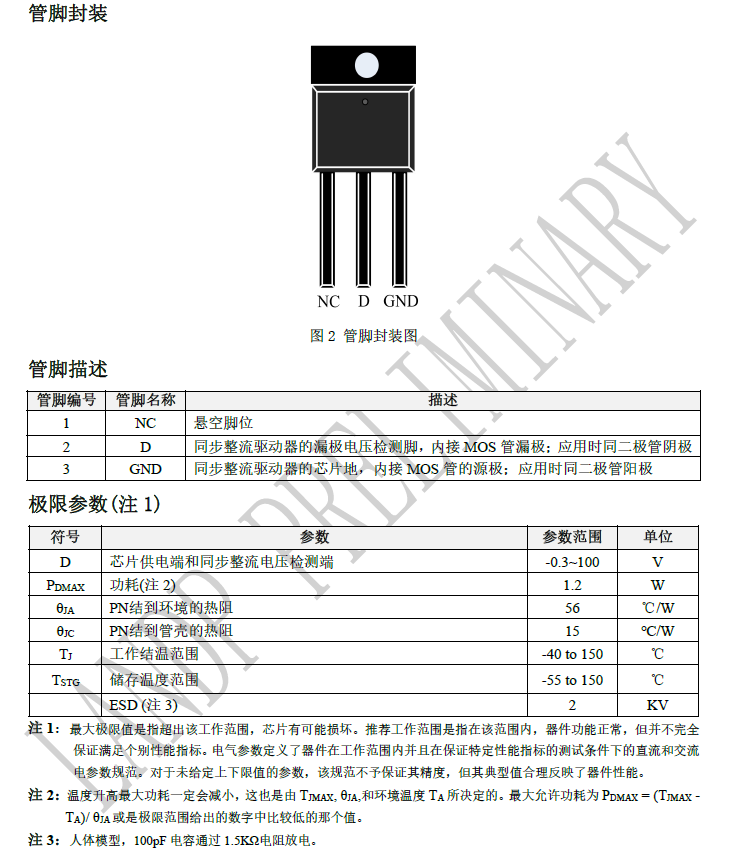

LP15R100FNP 實現了高度集成化設計，內置高性能功率 MOS 管，集成 VCC 自供電電路與全套保護功能，采用 TO220F-3L 標準封裝，外圍元器件數量極少，無需額外設計輔助供電電路，大幅簡化 PCB 布板難度。

對電源廠商而言，該方案不僅直接壓縮了 BOM 物料成本，更降低了研發設計門檻與量產調試成本，即便中小規模廠商也能快速完成產品落地，完美應對當下原材料成本上漲帶來的經營壓力。

同時 TO220F-3L 封裝自帶優異散熱性能，48W 滿載、25℃常溫工況下無需額外加裝散熱片即可穩定工作；高溫環境或長期滿載場景下，可通過增加小型散熱片進一步提升散熱裕量，適配不同工況的量產需求。

源自芯茂微官方規格書

核心參數橫向?qū)?biāo)，選型價值一目了然

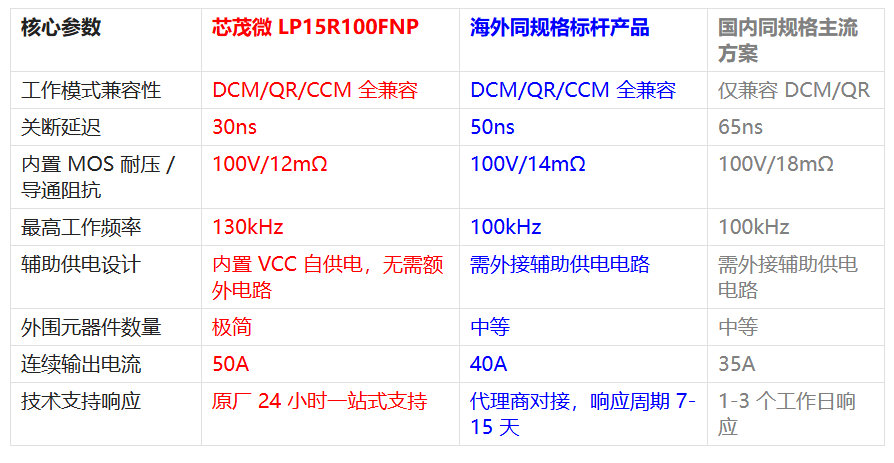

為方便工程師選型參考，我們整理了 LP15R100FNP 與海外標桿品牌、國內同規格主流方案的核心參數對標，具體如下：

注：數據均來自各品牌官方 datasheet，測試條件保持一致

全工況實測性能驗證

在典型 12V4A（48W）反激電源應用實測中，LP15R100FNP 方案表現如下：

全電壓輸入（90-265Vac）下，平均效率可達 92.5%，峰值效率 93.2%；

25℃常溫滿載工況下，芯片穩態溫升不超過 45℃，無局部過熱問題；

EMI 測試符合 EN55032 Class B 標準，傳導輻射余量≥6dB，無需額外復雜濾波電路即可通過認證；

支持 50A 連續輸出電流、180A 脈沖輸出電流，帶來充足的過載裕量，可應對無人機、電動工具類負載的瞬時大電流沖擊，大幅提升整機可靠性。

設計指南與避坑要點，可直接復用的量產參考

針對工程師量產設計中的核心需求，我們整理了 LP15R100FNP 的關鍵設計指南，可直接復用：

PCB 設計核心要點：主功率回路走線需短粗，D 腳與 GND 腳的功率回路盡量縮短，減少寄生電感帶來的振蕩與損耗；芯片 GND 腳需就近接輸出電容地，保證檢測精度；

核心器件選型建議：輸出電容推薦選用低 ESR 的陶瓷電容 + 電解電容組合，可進一步優化輸出紋波與輕載穩定性；無需額外增加 VCC 供電電容，芯片內置自供電電路可穩定工作；

不同工況調試要點：CCM 模式大功率應用中，可通過優化 D 腳檢測走線，進一步降低關斷損耗；無人機、電動工具等大沖擊負載應用中，可預留小型散熱片焊盤，提升高溫工況下的散熱裕量；

芯片適用邊界說明：該芯片主打 48W 以內中小功率反激電源場景，不推薦用于 60W 以上連續輸出的電源、正激 / LLC 等非反激拓?fù)?，工程師可根?jù)自身設計需求精準選型。

全場景覆蓋，適配多領域量產需求

目前，LP15R100FNP 方案已通過國內 3 家年出貨量超 1 億臺的頭部小家電、快充廠商的嚴苛認證，正式進入批量量產階段，市場驗證充分。

憑借優異的性能表現與靈活的適配能力，該芯片可全面覆蓋 48W 以內各類電源應用場景，精準匹配當下市場的核心需求：

消費類快充與適配器：全面適配手機 / 平板充電器、機頂盒 / 路由器電源、顯示器輔助電源等常規應用，是消費類中小功率電源能效升級、成本優化的高性價比解決方案；

小家電市場：全面適配掃地機器人、加濕器、電動牙刷、小型廚房電器等小家電的電源適配器，優異的抗干擾能力與寬溫性能，可滿足家電產品長期穩定工作的需求；

工業與便攜出行設備：針對小型無人機、短途電動滑板車、智能傳感器等增量市場，芯片 - 40℃~150℃寬工作結溫、大電流過載裕量的高規格參數，可完美適配機載電源、配套適配器的嚴苛工況需求；

通用反激控制器配套：可兼容市面上絕大多數品牌的反激控制器，作為標準同步整流方案配套使用，快速完成老款電源方案的能效升級。

LP15R100FNP 核心產品特性一覽

隔離型同步整流控制應用，全面兼容 DCM、QR、CCM 三大工作模式

支持最高 130kHz 工作頻率，適配市面上絕大多數反激控制器

內置 100V 耐壓功率 MOS 管，導通阻抗低至 12mΩ

30ns 極速關斷延遲，大幅降低 CCM 模式關斷損耗

專利整流管開通判定技術，有效避免激磁振蕩引發的誤開通

集成 VCC 自供電電路，無需額外輔助供電回路，外圍極簡

內置 UVLO 欠壓保護、過壓鉗位、過流保護、過溫保護等全套功能

支持 50A 連續輸出電流、180A 脈沖輸出電流，過載裕量充足

工作結溫范圍 - 40℃~150℃，適配寬溫嚴苛工況

采用標準 TO220F-3L 封裝，量產兼容性強，貼片 / 插件工藝均可適配

互動討論

你在設計 48W 以內反激電源時，遇到的同步整流最大痛點是關斷損耗、誤開通嘯叫，還是 EMI 調試難？目前你在用哪款同步整流芯片？對比下來，你覺得芯茂微 LP15R100FNP 有哪些吸引你的地方？

歡迎在評論區聊聊你的設計經驗與需求，我們會邀請芯茂微技術專家，對評論區高頻出現的設計痛點進行統一解答，并將解答內容同步更新至本文評論區。
