項目背景

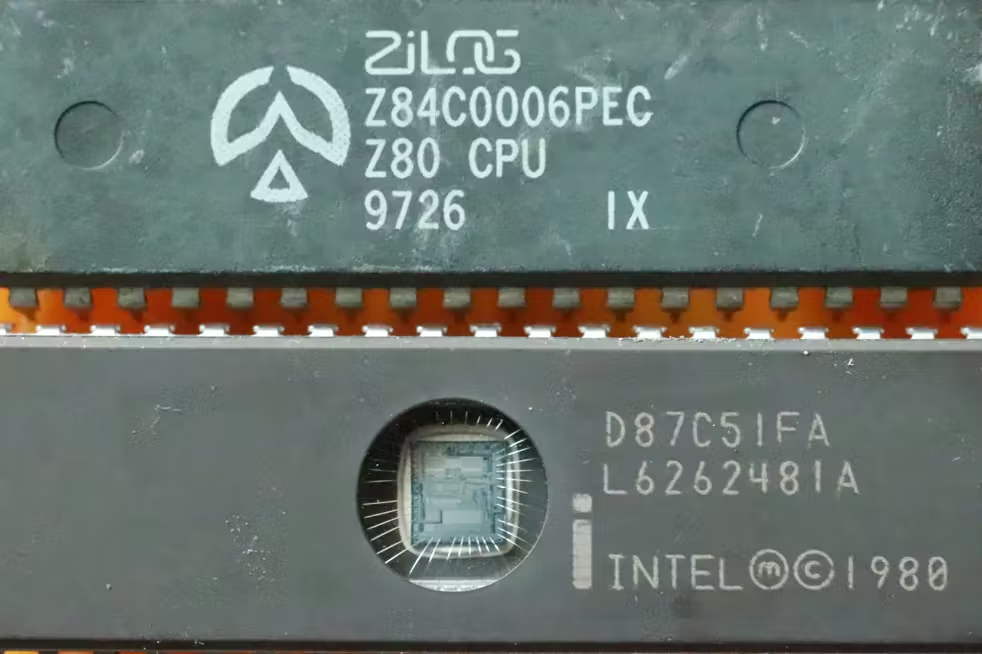

在 1970s 至 1980s，像 Zilog Z80 和 Intel MCS-51（8051） 這樣的 8 位處理器廣泛用于家用電腦、嵌入式設備和各種單片機系統。

它們?cè)O(shè)計簡單、指令清晰、學習曲線淺，是許多人的入門 CPU。

而現在，隨著 FPGA 的普及，我們可以在 FPGA 內核中重新實現這些經典 CPU，并構建真實可運行的單板計算機。

這個項目正是這樣的一個嘗試：

在一塊 Intel MAX 10 FPGA 開發板上實現 Z80 或 8051 單板計算機（SBC），讓它能運行原始匯編程序、驅動外圍設備、顯示輸出并與用戶交互。

項目使用的硬件平臺

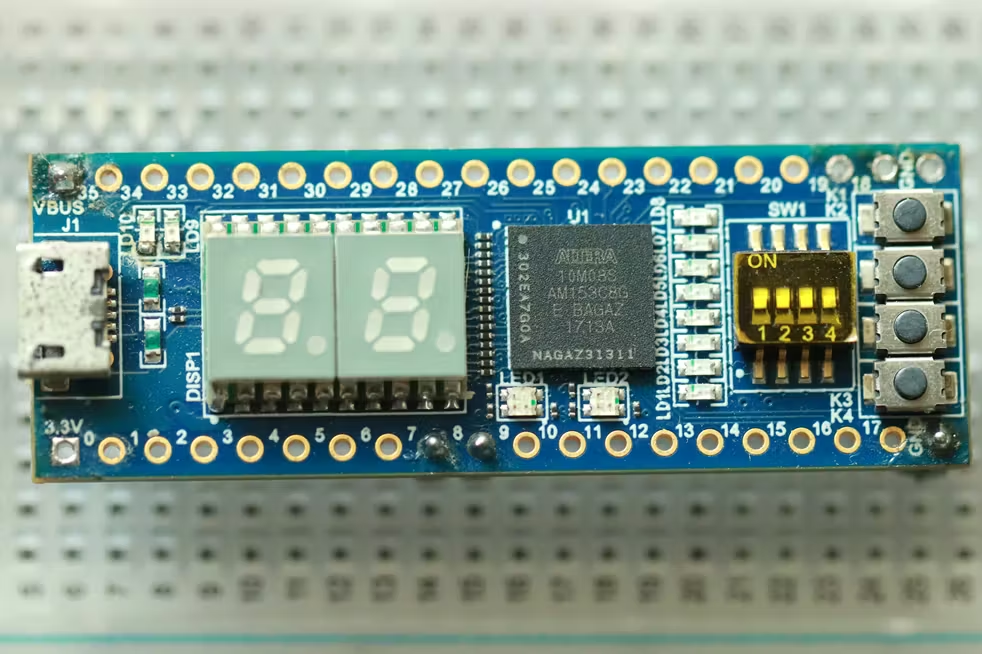

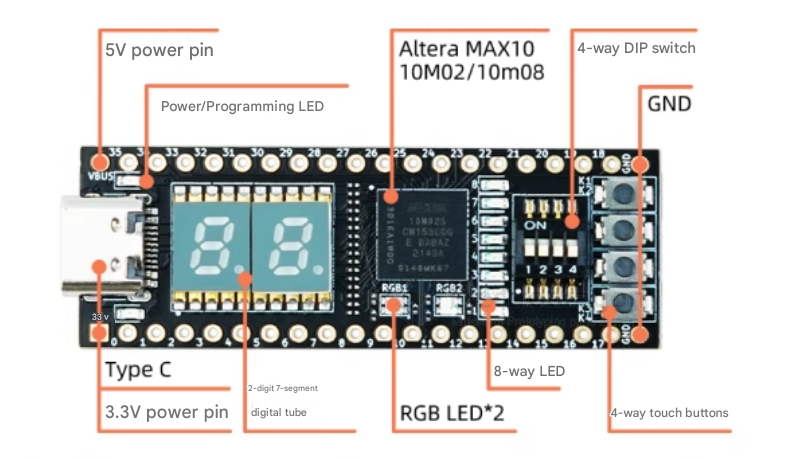

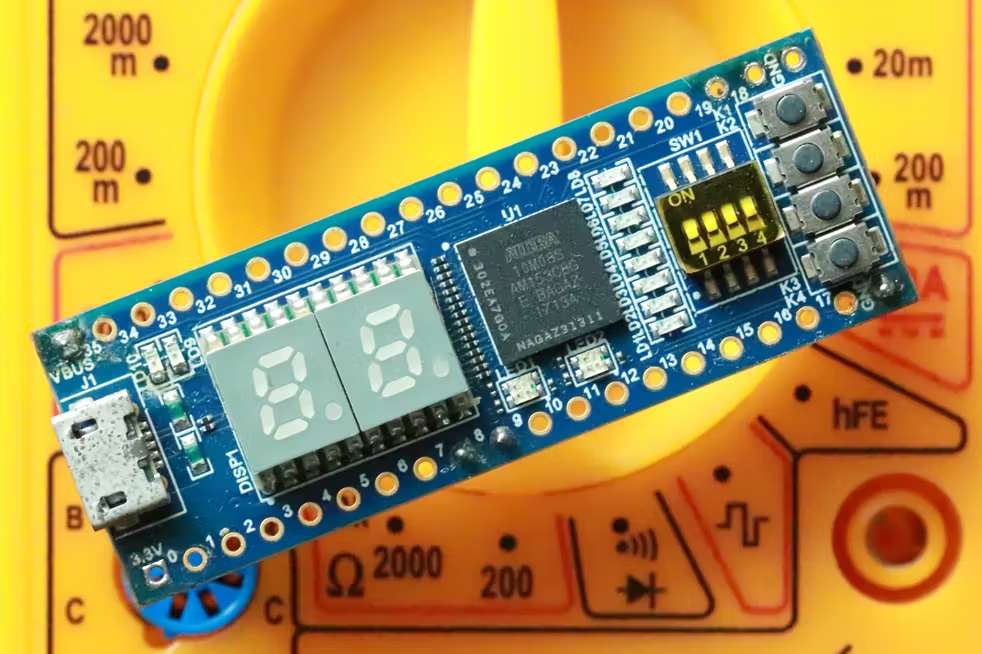

主板采用的是 Intel MAX 10 FPGA：

是一款基于 Intel 14nm 工藝的低功耗 FPGA

IDE 支持 Quartus Prime

支持配置 Flash、SD 卡、GPIO 等外設

開發者選用這塊板子的原因是：

成本低

易于學習 FPGA

有足夠的資源用于模擬 8 位 CPU

支持豐富引腳擴展

SBC 核心架構

項目實現了兩套單板計算機系統：

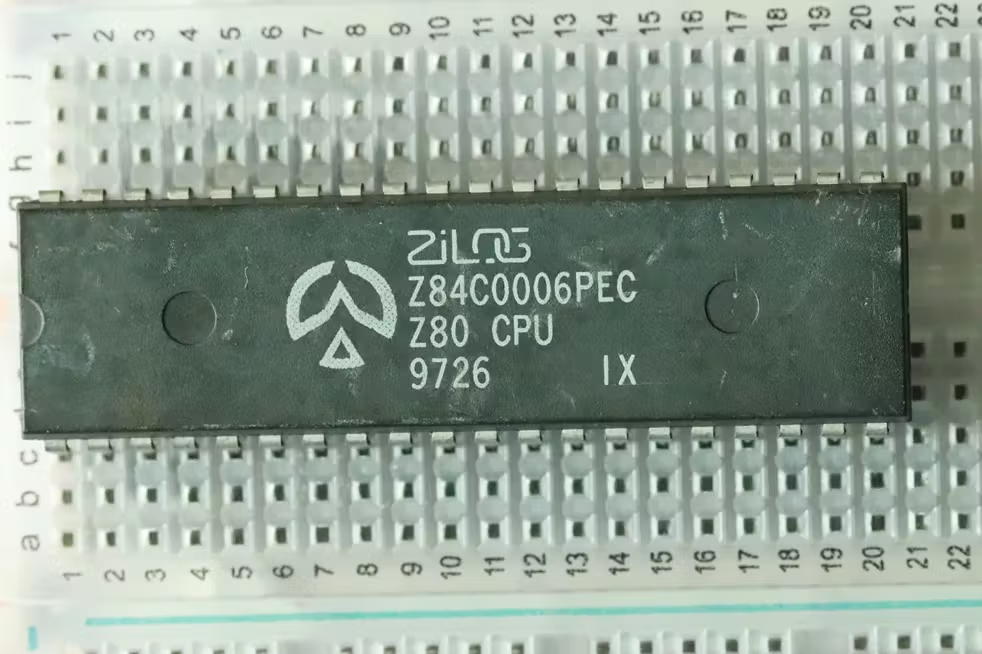

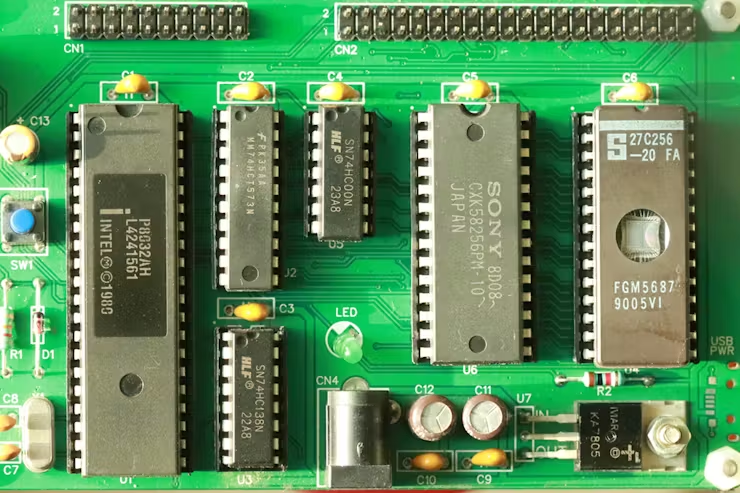

Z80 單板電腦

典型架構包括：

Zilog Z80 CPU 軟核

內存（RAM / ROM）

串口 UART

視頻輸出控制器

鍵盤輸入模塊

整個 CPU 子系統在 FPGA 內部運行，執行傳統匯編指令，像真實的 Z80 一樣工作。

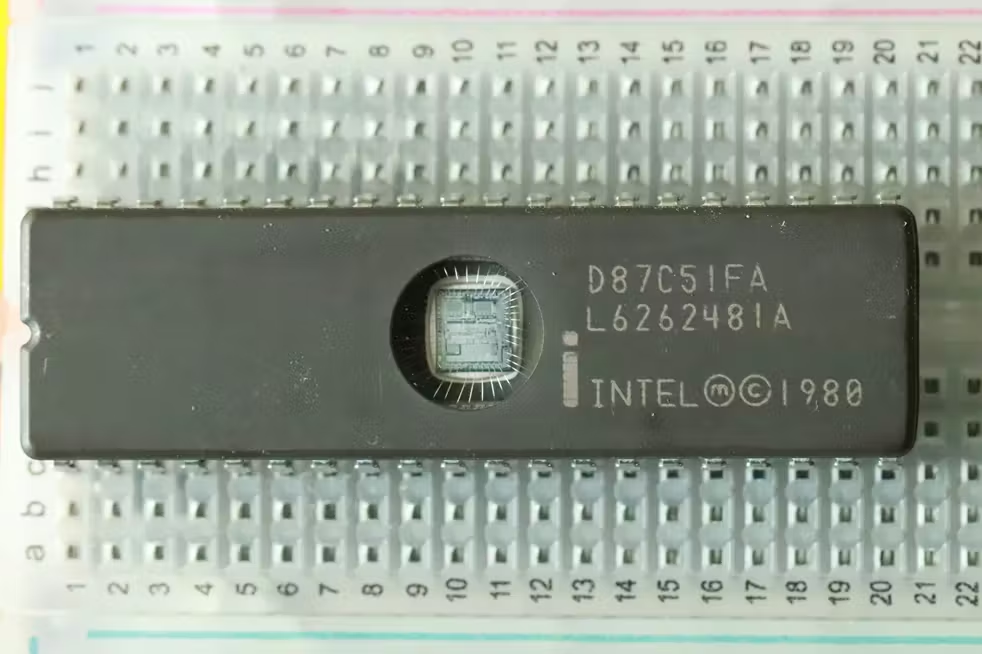

MCS-51 (8051) 單板電腦

類似地，這部分實現包括：

8051 CPU 軟核

程序 ROM

I/O 模塊

串口 / UART

計時器和控制邏輯

8051 是最經典的單片機之一，也是微控制器課程教學中的主力架構之一。

Zilog Z80 SBC 基于 MAX10 FPGA

對于運行 Microsoft BASIC 4.7b 版本的最小 Z80 單板計算機，需要 8kB 的 ROM 空間和 4kB 的 RAM 空間。此外，還有大量的邏輯元件和存儲位可用，這有利于未來的擴展。

SBC 系統使用 Quartus II 18.1 版本編譯和測試。只需打開 Quartus II 并恢復歸檔文件即可。

項目文件夾還包含 SRAM 目標文件 (SOF) 和可編程目標文件 (POF)，無需編譯即可使用。

將 Micro USB 數據線連接到 MAX10 開發板，并寫入 SOF 或 POF 文件。SOF 文件在斷電重啟后會丟失。POF 文件會存儲在 FLASH 閃存中，每次上電后都會被激活。

下面這段 BASIC 代碼只是在 Z80 SBC I/O 端口上從 0 計數到 255。

05 REM COUNT 0 To 255 on PORT 145 (Z80)
10 FOR I = 0 TO 255
20 PRINT I,
30 OUT 145, 255-I
35 FOR J = 0 TO 99 : NEXT J
40 NEXT I
45 FOR K = 0 TO 4095 : NEXT K
46 OUT 145,255
50 END

以下代碼使用 Microsoft BASIC 4.7b 版本，在 Z80 上實現 ASCIIART 功能，并采用循環方式運行。要退出循環，請按 Ctrl+C。

10 FOR Y=-12 TO 12
20 FOR X=-39 TO 39
30 CA=X*0.0458
40 CB=Y*0.08333
50 A=CA
60 B=CB
70 FOR I=0 TO 15
80 T=A*A-B*B+CA
90 B=2*A*B+CB
100 A=T
110 IF (A*A+B*B)>4 THEN GOTO 200
120 NEXT I
130 PRINT" ";
140 GOTO 210
200 IF I>9 THEN I=I+7
205 PRINT CHR$(48+I);
210 NEXT X
220 PRINT
230 NEXT Y
240 PRINT
250 GOTO 10

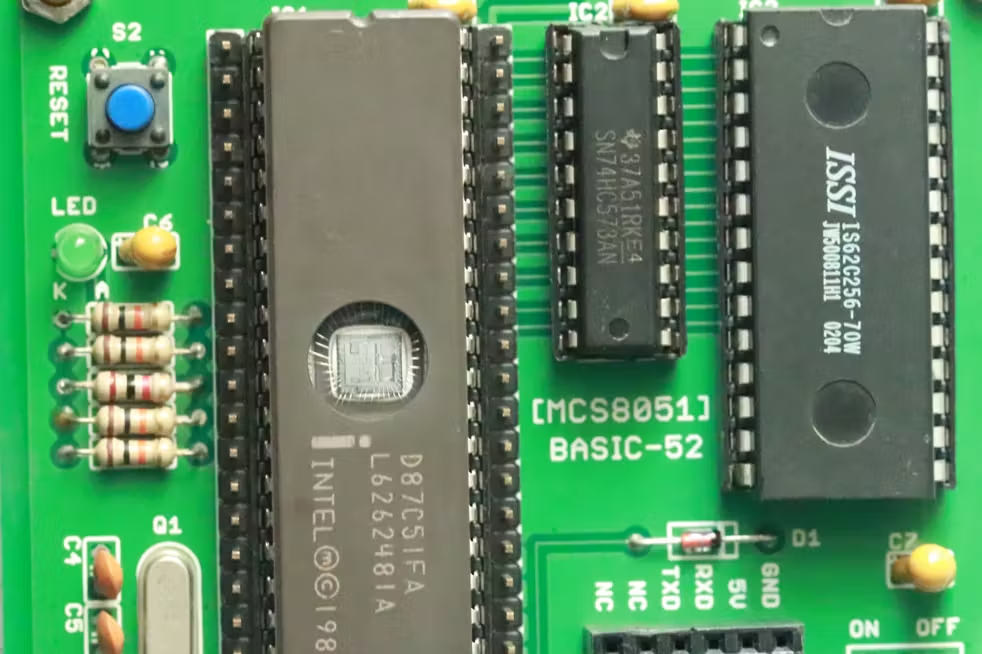

基于 MAX10 FPGA 的 Intel MCS-51 單板計算機

有兩個項目鏡像可供直接使用。英特爾最初將 BASIC-52 Ver 1.1 發布到公共領域。但該代碼包含大量漏洞和隱藏的惡意信息。

最后一個版本是 BASIC-52 Ver 1.31，由 Hans-Jürgen B?hling 于 2001 年 2 月發布。Hans-Jürgen B?hling 還發布了 I2C 支持的擴展代碼。

8kB ROM 和 32kB RAM，頻率 50 MHz：

此鏡像僅包含 8kB 代碼內存，不支持任何 I2C 擴展。系統包含 32kB RAM 用于用戶程序。系統時鐘頻率為 50MHz，由 MAX10 內部鎖相環 (PLL) 從 12MHz 頻率轉換而來。

16kB ROM 和 16kB RAM，頻率為 11.059200 MHz：

此鏡像包含 16kB 代碼內存，支持 I2C 擴展。系統包含 16kB RAM 用于用戶程序。系統時鐘頻率為 11.059200 MHz。即使在 11.059200 MHz 的頻率下，該系統的性能也比傳統的 12T 內核快 10 倍。I2C 功能在 11.059200 MHz 的系統時鐘頻率下運行良好。

以下程序使用 BASIC-52 語言，在 PORT1 端口上將一個 LED 從最低有效位 (LSB) 移到最高有效位 (MSB)，并重復執行。PORT1 端口映射到 8 個 LED。

01 REM 8 LED SHIFT
02 REM SHIFT LEFT AND RIGHT
10 LED = 1
20 IF LED <= 80H THEN PORT1 = 0FFH.XOR.LED ELSE GOTO 1000
30 LED = LED * 2
40 FOR J = 0 TO 999 : NEXT J
50 GOTO 20
900 REM RIGHT SHIFT
1000 LED = 080H
1100 IF LED >= 1 THEN PORT1 = 0FFH.XOR.LED ELSE GOTO 10
1120 LED = LED/2
1130 FOR J = 0 TO 999 : NEXT J
1200 GOTO 1100

以下程序是使用 BASIC-52 編寫的 ASCIIART 程序。

01 REM ASCII ART SOFT CPU
02 REM ASCII ART FOR MAX10
03   XTAL=50000000
05   TIME=0 : CLOCK 1
10   FOR Y=-12 TO 12
20   FOR X=-39 TO 39
30  CA=X*0.0458
40  CB=Y*0.08333
50  A=CA
60  B=CB
70  I=0
80  T=A*A-B*B+CA
90  B=2*A*B+CB
100  A=T
110  IF (A*A+B*B)>4 THEN GOTO 150
120  I=I+1 : IF I<=15 THEN ?GOTO 80
130 ? ?PRINT?" ",
140 ? ?GOTO 170
150 ? ?IF I>9 THEN I=I+7
160  PRINT CHR(48+I),
170  NEXT X
180  PRINT
190  NEXT Y
200  PRINT TIME
210  GOTO 10
220  END

我們可以注意到上面列出的 Z80 BASIC 和 BASIC-52 之間只有非常細微的差別。如果單板計算機運行在 11.059200 MHz 頻率，則需要注釋掉第 3 行。上述程序適用于 50 MHz 系統。

否則，我們可以在命令提示符中聲明系統頻率。

XTAL = 50000000

上述ASCIIART代碼計算程序運行所需的時間（以秒為單位）。因此，為了精確計算時間，我們需要設置系統時鐘頻率。

我們還可以根據需要實現其他功能以及 ROM、RAM 組合。

可用鏈接

https://github.com/mit41301/10M08SAM153C8G_Zilog-Z80_Intel-8051

https://www.hackster.io/mit41301/z80-and-mcs-51-sbc-on-a-max-10-fpga-742a9c

結語

這個項目展示了一個非常有趣且實用的方向：

用 FPGA 重建經典單板計算機，讓你從軟核 CPU 到外設設計全面理解嵌入式系統。

對于：

FPGA 初學者

想理解 CPU / 單片機架構

喜歡復古計算與硬件實現

想做軟硬件協同系統實驗

這個項目都有很強的啟發意義。
