在日常的維修過程中，我們總是能遇到BLDC電機（直流無刷電機），常見的有兩類：有感與無感BLDC。

所謂的有感，就是轉子帶位置監，很容易就能檢測到過零點，如寶馬N55的電子氣門升程電機。

無感BLDC，大多數通過監控反向電動勢來間接地檢測過零點，實現換相，比較具有代表性的，就是常見的三相油泵。

那么我們今天就結合實測波形，來聊聊無感BLDC的兩種較為常見的啟動方式，三段式啟動與強制啟動。

三段式啟動

第一種是三段式啟動方法，具體流程我們結合實測波形，來一一展現。

第一階段：轉子預定位

接通V（正占空比）相與W（接地），V相輸入固定時長的PWM信號，用于產生一個固定的磁場。將轉子的磁極（N或S）與磁場方向?qū)R，轉子就會被‘鎖’在一個確定的位置。

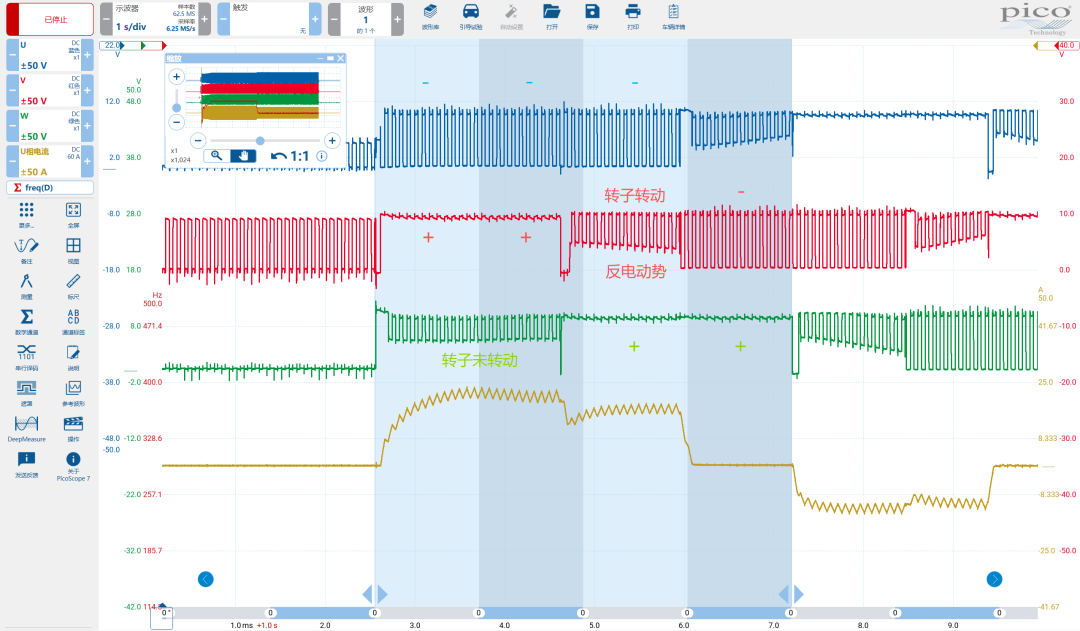

圖1 轉子預定位階段的波形

第二階段：外同步加速（開環啟動）

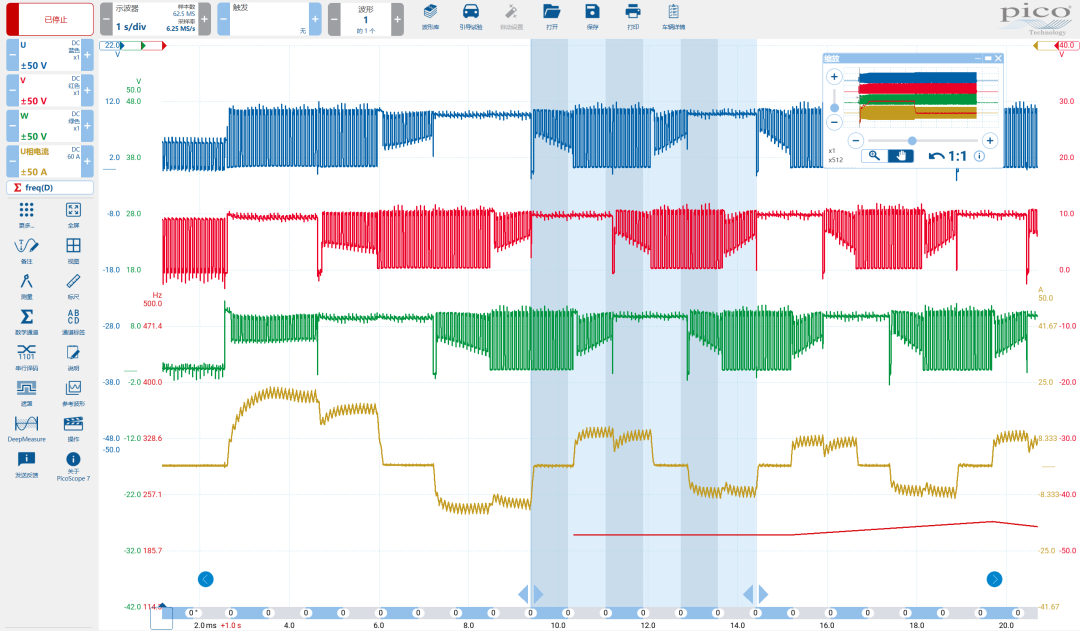

在不知道當前轉子實際位置的情況下，強制性讓轉子轉起來，直到產生可檢測的反電動勢。按照設定好的順序依次給各相通電，直到產生電腦可識別到反電動勢。

圖2 外同步加速階段的波形

第三階段：閉環運行

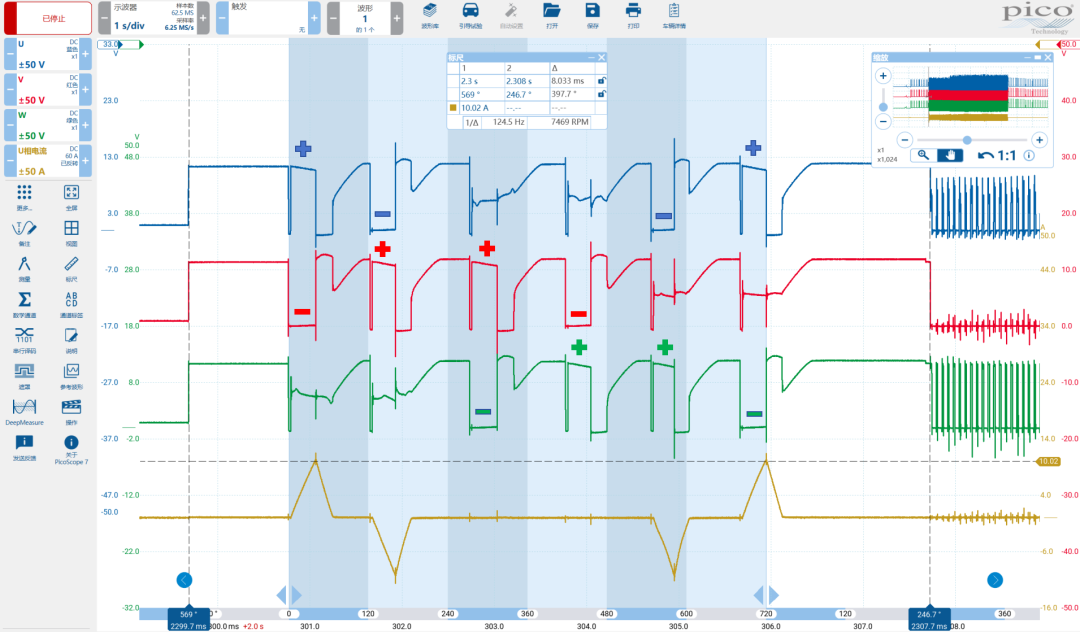

在轉速足夠高，反電動勢足夠強時，無縫切換到無感閉環控制狀態。（六步換相）

圖3 閉環運行階段的波形

強制啟動方式

在開環加速階段，使用大電流和高頻率的電源，用“蠻力”強行將轉子在短時間內加速到一定轉速。轉速起來后切換到閉環控制。

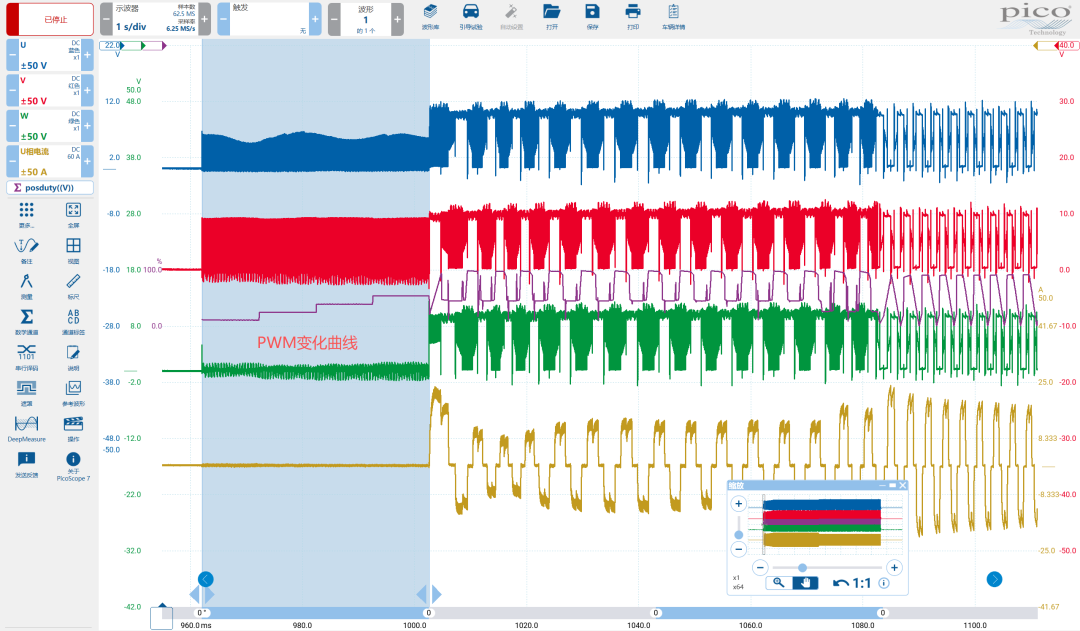

圖4 強制啟動時的波形

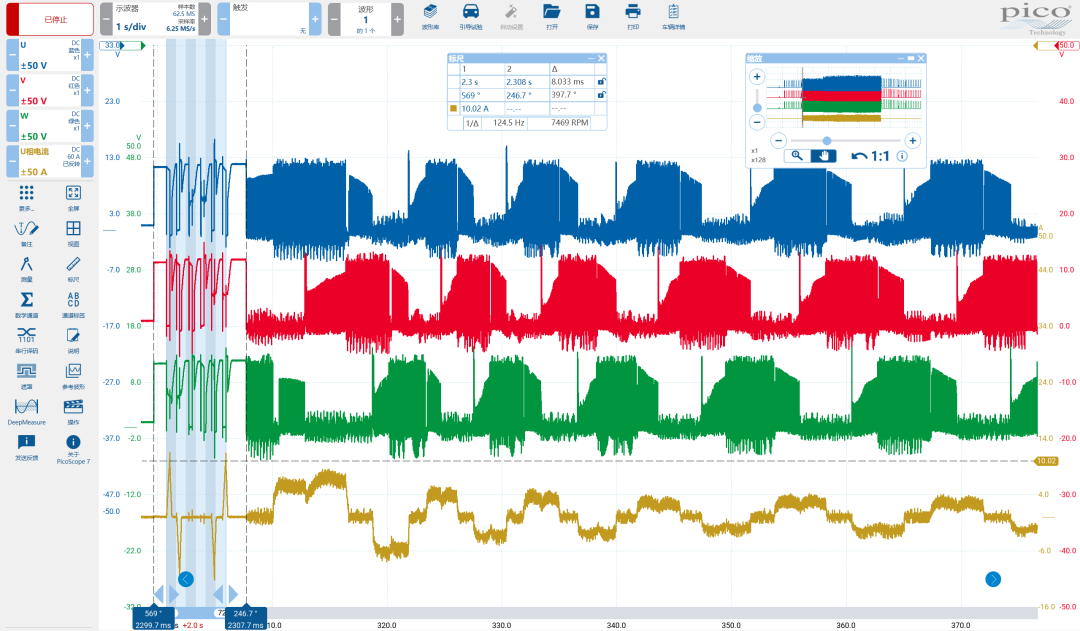

圖5 進入閉環控制

案例作者

應良卿

玉山連通車服技術總監

2021年開始接觸示波器診斷與NVH問題分析診斷，目前是國內通過示波器診斷汽車故障的佼佼者。獲得2023年上饒市“振興杯”汽車技術、新能源汽車智能化技術職業技能競賽新能源組三等獎。2023年被《汽車維修技師雜志》聘為“波形分析專修站”欄目專家委員。

Hongke Pico

虹科汽修好品

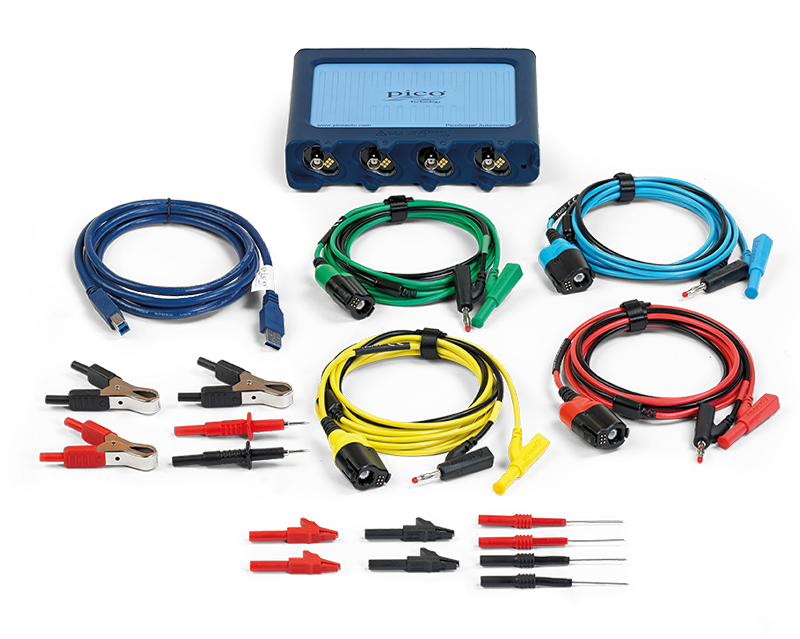

虹科Pico 示波器診斷套裝
