技術突圍與市場破局:碳化硅焚燒爐內膽的氮化硅陶瓷升級路徑

李柯楠 ? 來源:jf_56430264 ? 作者:jf_56430264 ? 2026-03-20 11:30 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在日益嚴苛的環保法規與工業節能降耗的雙重驅動下,垃圾焚燒、危廢處理等行業對核心設備——焚燒爐的性能提出了更高要求。作為爐膛關鍵構件的內膽,其材料選擇直接決定了設備的使用壽命、運行效率與安全性。當傳統耐火材料與純碳化硅材料面臨極限挑戰時,氮化硅陶瓷的技術指標為這一領域提供了更具針對性的升級方案。

一、產品細節:氮化硅陶瓷的技術優勢

wKgZO2m8vXmADpAgAA3glzLKq4Y748.png氮化硅陶瓷焚燒爐內膽

針對焚燒爐內膽的實際工況,氮化硅陶瓷相較于常規碳化硅材料,在微觀結構與宏觀性能上展現出顯著優勢。從技術指標看,高熱導率(可達20-30 W/m·K以上)能有效傳遞熱量,使?fàn)t內溫度更均勻,同時降低內膽本體因局部過熱產生的熱應力。極低的熱膨脹系數(約3.0×10?? /℃)與優異的熱震穩定性,使其能夠從容應對焚燒爐啟停、垃圾進料時產生的劇烈溫度變化,大幅減少開裂風險。此外,氮化硅陶瓷具備極高的硬度和抗彎強度(通常在600 MPa以上),能夠有效抵御高溫氣流中飛灰、顆粒物的長期沖刷磨損。其穩定的化學性質,尤其是在高溫下對堿金屬鹽、酸性氣體等腐蝕介質的強抵抗力,是保障內膽長周期運行的關鍵。

二、市場驗證與應用場景鎖定

這一技術路徑已在實際應用中取得驗證。在醫療廢物、高熱值工業危廢焚燒領域,工況溫度常需維持在1200℃以上,且煙氣腐蝕性強。采用高純氮化硅結合碳化硅的復合內膽,其服役壽命較傳統高鋁或普通碳化硅材料提升2-3倍。基于此,核心應用場景應聚焦于高參數焚燒線,具體包括:

危廢焚燒爐高溫段:應對復雜多變的物料成分與極高的腐蝕環境。

流化床焚燒爐內襯:利用其優異的耐磨性抵抗物料的劇烈摩擦。

垃圾焚燒發電項目中的關鍵熱工設備:旨在通過減少非計劃停爐次數,提升發電效率。

三、產品定位與優劣勢分析

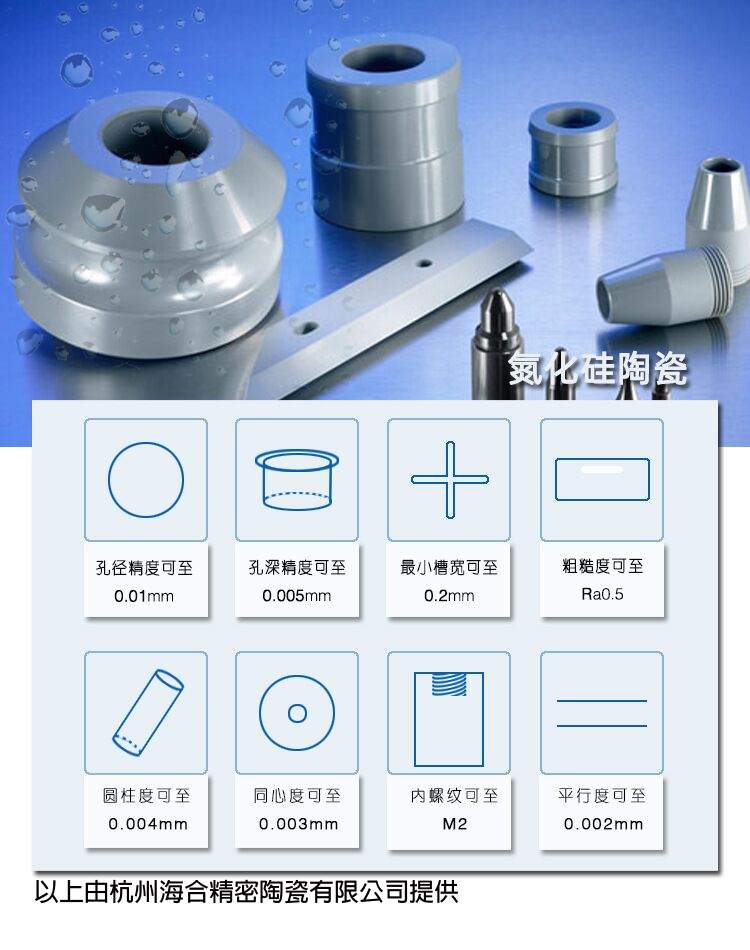

wKgZO2m6B_eAXJRWAAEsX46JstM741.jpg氮化硅陶瓷加工精度

基于上述性能,該產品的市場定位應為高端焚燒處理裝備的核心部件。它不是對普通內膽的簡單替代,而是面向追求極致穩定性與長周期運行成本的終端用戶。

優勢

長壽命:顯著降低更換頻率,節省檢修費用與停產損失。

高能效:良好的導熱性有助于熱量傳遞,優化燃燒。

低風險:抗熱震、耐腐蝕,極大降低因內膽損毀導致的安全事故風險。

劣勢

初始成本高:氮化硅陶瓷的原料及燒結工藝復雜,導致其一次性投入遠高于傳統材料。

加工難度大:硬度極高,給后續的精加工和異形件制造帶來挑戰。

四、國內外市場行情與未來布局

wKgZPGm4w8SACT5_AAFpMABnG18201.jpg氮化硅陶瓷性能參數

當前,歐美和日本在高端陶瓷熱工裝備領域起步較早,但高昂的進口價格限制了其在國內的普及。國內市場雖競爭激烈,但多數集中于低端耐火材料的價格戰。近年來,隨著國內環保標準向國際看齊,對焚燒爐的連續運行時間要求從幾千小時向8000小時以上邁進,市場對高性能內膽的需求缺口正在放大。國內部分技術領先的企業已開始布局,例如海合精密陶瓷有限公司等具備先進陶瓷制備能力的廠商,正通過優化氮化硅-碳化硅復合材料的配方與燒結工藝,力圖在保證性能的前提下,實現成本的有效控制,推動國產高端內膽的進口替代進程。

展望未來,布局應圍繞兩個方向展開:一是材料體系的持續優化,探索梯度功能材料,使內膽不同部位具備差異化的性能;二是從單純提供“內膽”向提供“熱工系統解決方案”轉變,結合數值模擬技術,為客戶提供定制化的爐襯設計與安裝服務。通過技術與服務的雙重創新,在焚燒處理這一關乎國計民生的環保戰場上,占據材料制高點。

審核編輯 黃宇
