疆鴻智能ETHERNET IP轉MODBUS TCP：通訊“絕殺”，讓PLC秒懂設備話

車間一臺關鍵設備突然離線。PLC不斷報“連接超時”，產線停擺。

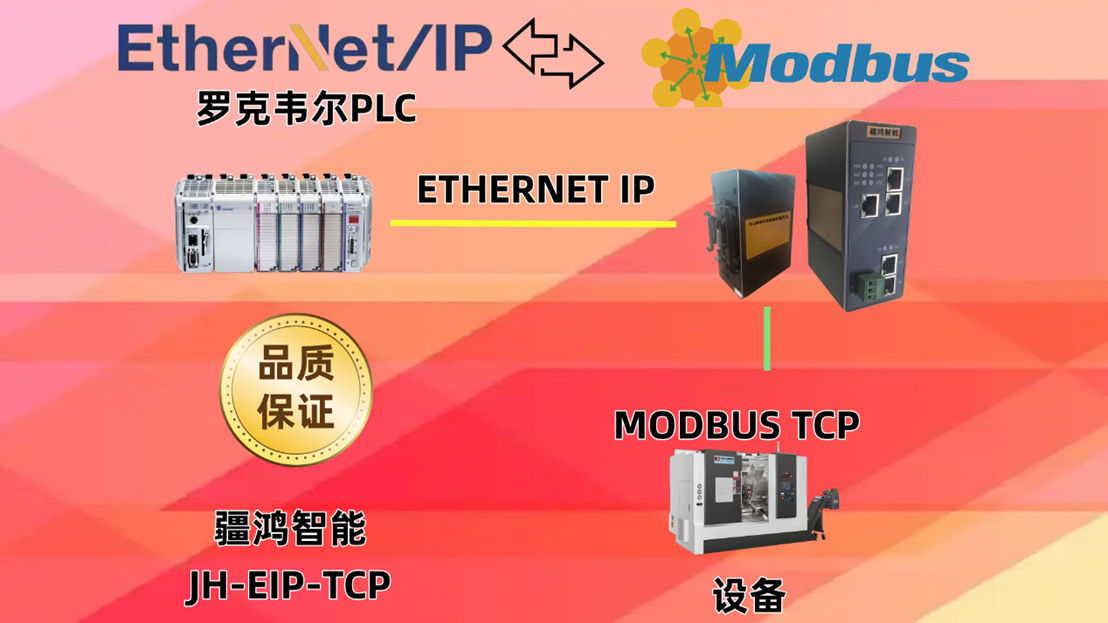

設備端是MODBUS TCP協議，而我們的主控PLC只認ETHERNET IP。原本靠上位機中轉，但那晚上位機宕機了。我趕到現場，決定啟用疆鴻智能的ETHERNET IP轉MODBUS TCP網關。

網關接線很簡單：工業網線插上，24V供電。我用筆記本登錄網關配置界面，心跳正常，松了口氣。

接下來是關鍵——協議翻譯。我查了設備手冊：IP 192.168.1.10，端口502，讀取寄存器地址40001。在網關WEB頁創建“MODBUS從站”連接，填好參數。然后在“數據映射”區，手動將MODBUS寄存器映射到ETHERNET IP的實例標簽。比如40001映射到Input tag“AI1”，40002映射到“AI2”。

另一邊，PLC工程師在Studio 5000里導入網關的EDS文件，實例化連接。我告訴他：“把‘AI1’填成你的輸入地址就行?！?/p>

下載程序，指示燈常綠。數據開始流動——設備轉速、溫度、故障碼，PLC全收到了。生產恢復，總耗時不到20分鐘。

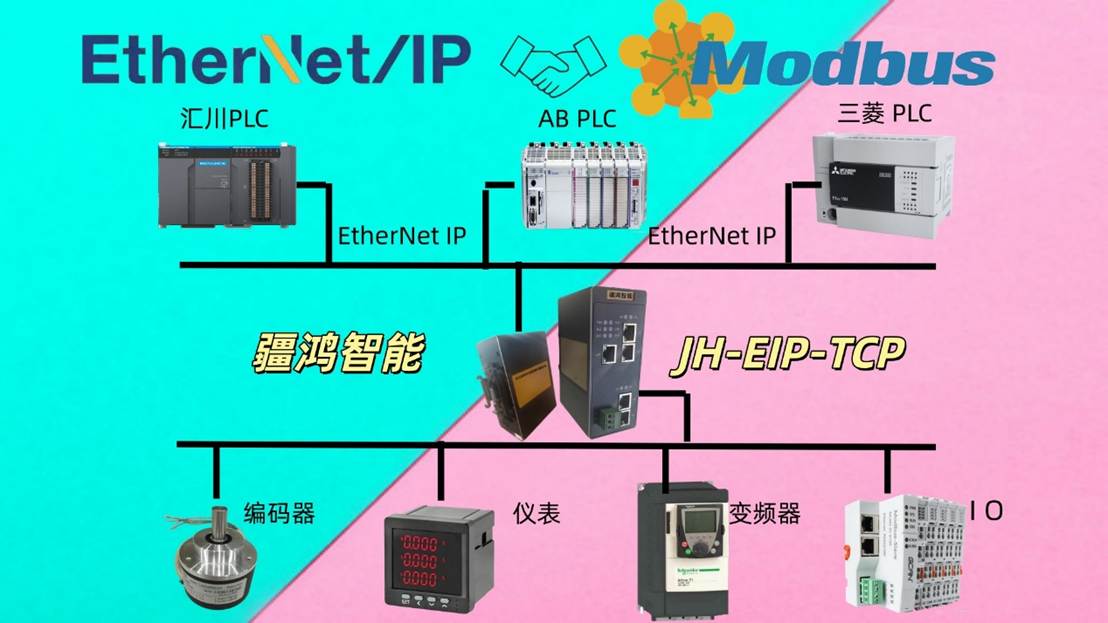

網關的作用，本質是“協議轉譯+數據映射”。它像個雙語翻譯官，一邊聽懂MODBUS TCP的寄存器請求，一邊封裝成ETHERNET IP的CIP數據包發給PLC。更重要的是地址解耦：PLC不需要知道設備原本的數據結構，只需按標簽讀寫。

這次案例也印證一點：當新舊設備必須對話，網關不是備用方案，而是唯一橋梁。尤其在產線改造中，它能讓老設備“無縫融入”新系統，無需更改PLC程序底層邏輯。

事后總結三點經驗：

1. 選型時確認網關支持的MODBUS功能碼——比如03讀保持寄存器、06寫單寄存器是否齊全。疆鴻這款支持全系列，省心。

2. 配置時遵循“先通后轉”原則：先確保筆記本能Ping通設備和網關，再配置映射。

3. 地址映射盡量精簡——只映射生產必需的寄存器，減少掃描周期，提升實時性。

現在這臺網關已作為“常駐外交官”留在機柜。工業通訊的底層邏輯無非是：讓對的人說對方聽得懂的話。 網關，就是那個“翻譯”。
