核心技術亮點

· Signoff 級器件精度，流片前最后一道真值防線：基于全物理晶體管級建模，在與業界 Golden 標準工具的系統對比驗證中，電源節點電壓誤差達到 Golden 級，已獲 A1 類頭部客戶認定為 Signoff 級工具。

· 全工藝覆蓋，原生支持第三代半導體：從主流 CMOS（BSIM3/4、PSP）、FinFET（BSIMCMG）、SOI、Bipolar，到 SiC/GaN（與東南大學聯合研發 Level 90/91 物理模型）——每一個工藝節點均實現器件級精確建模，而非行為級近似。

· IP 全自動 PVT Corner 驗證，設計周期可見縮短：在 Signoff 精度下，驅動工藝角（Process）× 電壓（Voltage）× 溫度（Temperature）全矩陣自動化掃描，將傳統人工迭代數周的驗證流程壓縮至數小時。

· PDK 全鏈路一致性，從硅片數據到簽核不換精度基準：作為 IC-CAP 等建模工具的核心計算引擎，PanosSPICE 貫穿"硅片測試數據 → 器件模型提取 → PDK 驗證 → 標準單元庫特征化 → 客戶設計驗證"全流程，消除工具切換帶來的精度漂移。

在集成電路邁向先進制程與異構集成的關鍵節點，仿真工程師面臨一個無法回避的根本矛盾：True-SPICE 精度無可挑剔，但一次復雜仿真往往需要數天；FastSPICE 能提速，但精度損失可能直接導致流片風險。

PanosSPICE 的技術探索，是對這一命題在器件層的系統性回答。

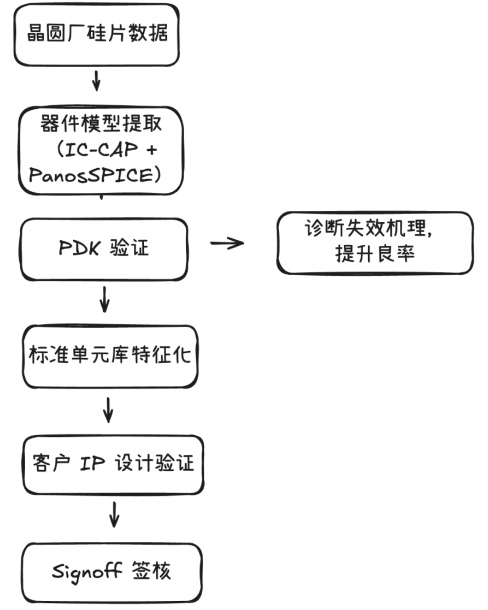

從硅片數據到簽核：精度基礎設施

PanosSPICE 不是單點仿真工具，而是連接"測量數據"與"設計可信度"的精度鏈路。在這條鏈路上，同一套物理級建?；鶞蕪念^貫穿到尾——這意味著任何一個環節的計算結果，都可追溯、可復現、可對齊。要求的極致化

核心技術能力

電源完整性驗證：量化案例

在電源完整性（PI）分析中，PanosSPICE 展現出精度與效率的雙重優勢：

精確的電源網絡建模：支持從芯片內部電源分配網絡（PDN）到封裝、PCB級別的完整建模，精確捕捉電源噪聲、壓降、諧振等關鍵特性。

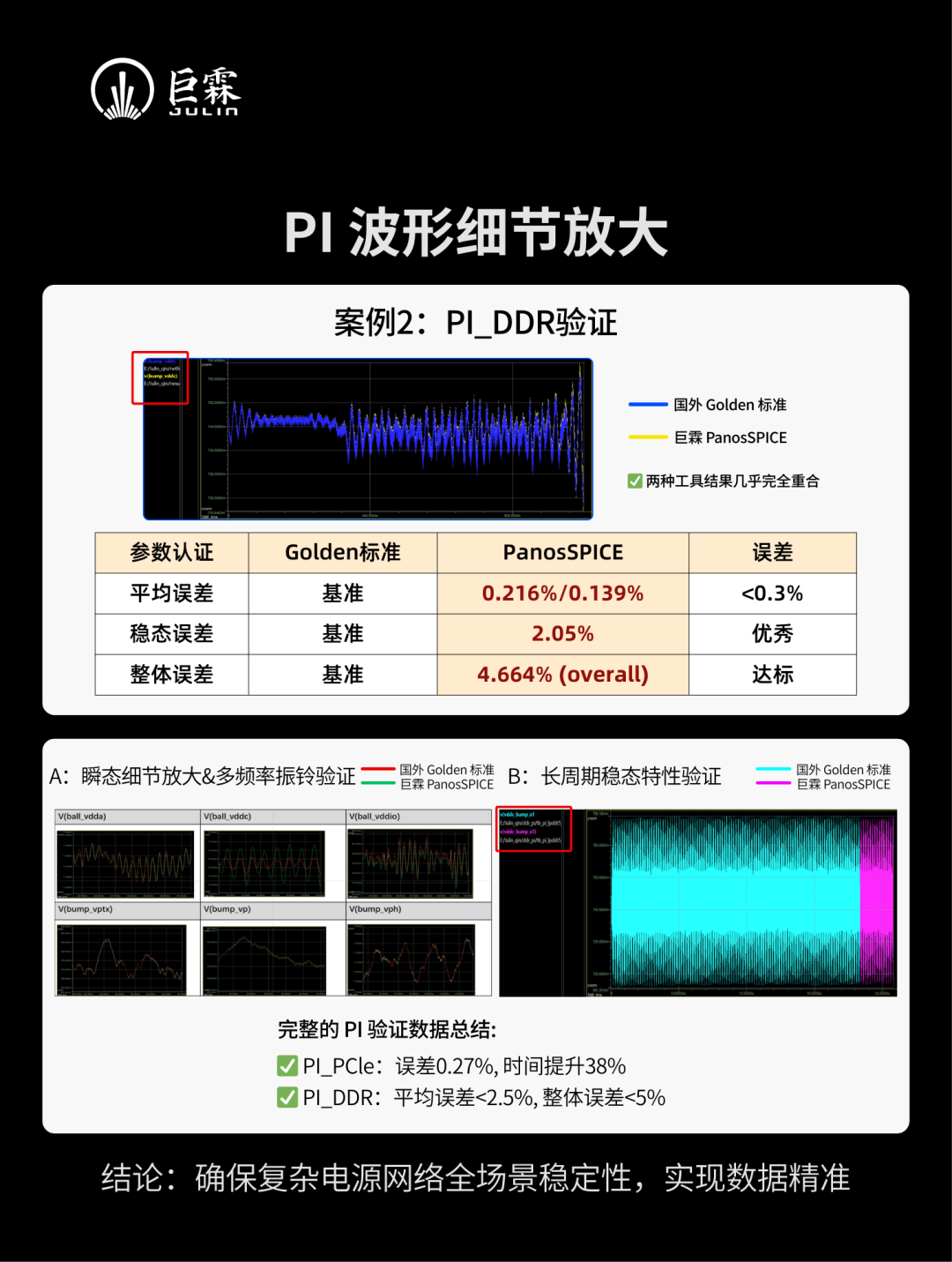

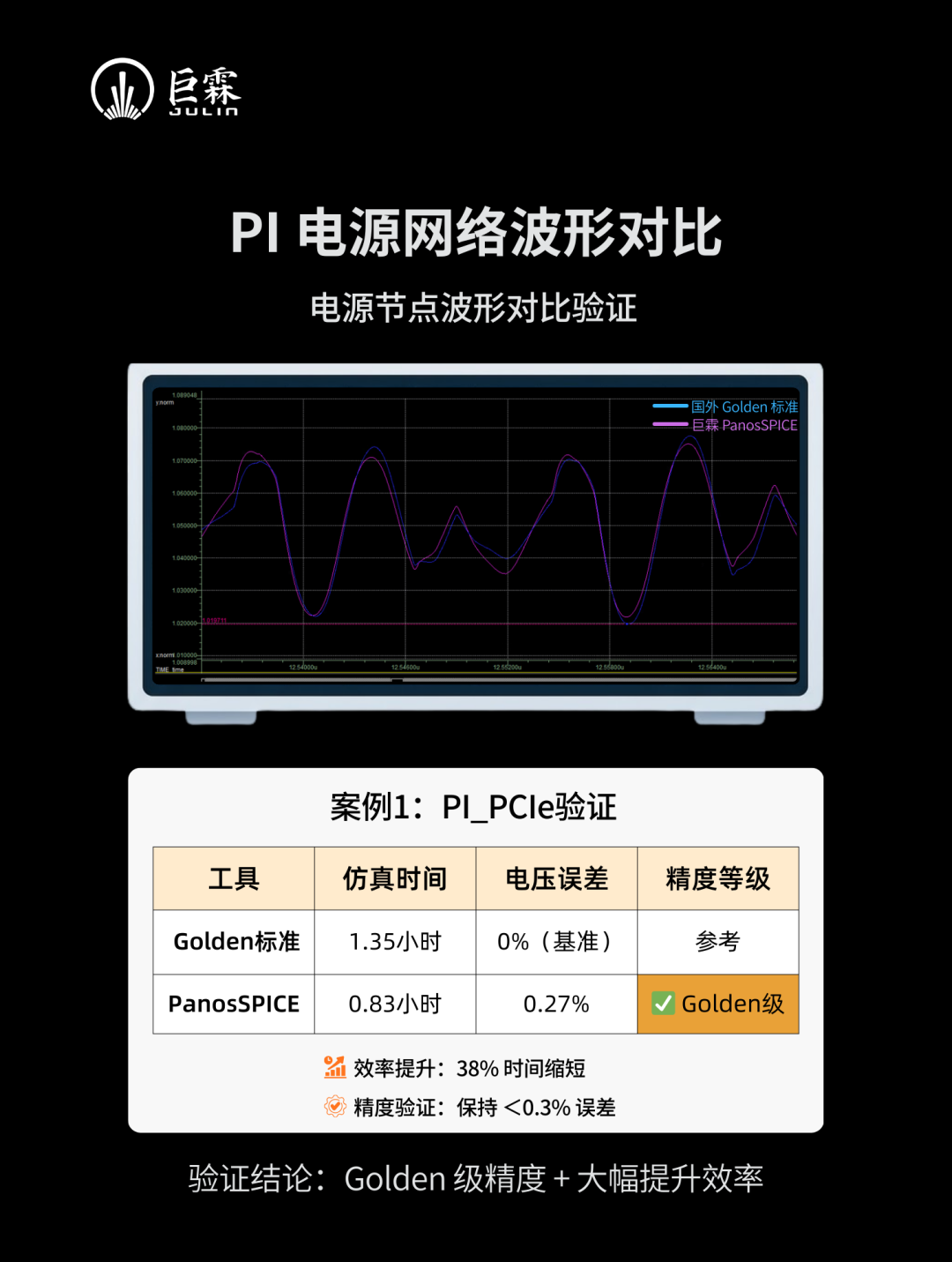

實際驗證案例：

IP 全自動 PVT Corner 驗證：效率可見

對于 IP 開發團隊，PanosSPICE 內置完整的測量（Measurement）功能與參數化掃描能力：

· 參數化掃描（Parametric Sweep）：設定工藝角 × 電壓 × 溫度全矩陣，一鍵驅動全自動批量仿真，無需人工逐項配置

· Monte Carlo 統計分析：精準量化工藝偏差對 IP 關鍵性能指標的影響，輸出良率分布

· 效率對比：傳統人工迭代"跑一次改一次"——數周時間；PanosSPICE 全自動 PVT 掃描——數小時完成

適用場景：運放、ADC/DAC、LDO、PLL、SerDes PHY、DDR PHY 等各類模擬/混合信號 IP 的跨 Corner 特性驗證。

第三代半導體：原生建模，而非行為近似

SiC（碳化硅）和 GaN（氮化鎵）在新能源汽車、功率變換器、5G 射頻等領域加速滲透。然而，傳統 SPICE 工具對這類新材料普遍缺乏原生支持，往往依賴行為模型近似，導致高溫、高壓極端工況下的預測精度受限。

PanosSPICE 與東南大學聯合開發的Level 90/91 物理器件模型，實現了 SiC 和 GaN 器件的晶體管級精確建模：

·精準捕捉開關瞬態特性（di/dt、dv/dt）

·準確預測高溫（175°C+）、高壓極端工況下的器件行為

·適用于 AC-DC、DC-DC 功率變換拓撲的晶體管級高精度仿真

差異化價值：這是目前競爭最薄弱的方向——大多數同類工具沒有 SiC/GaN 原生物理模型。

Verilog-A 混合仿真

支持 Verilog-A 行為級模型與晶體管級電路在同一環境下混合仿真（支持 Verilog-AMS LRM 2.40）。復雜模擬/混合信號 IP 驗證時，關鍵路徑晶體管級精確仿真，非關鍵部分行為級簡化——精度與效率動態平衡，無需切換工具。

客戶評價與認證

A1 類頭部客戶驗收結論：

"該仿真工具在 SI/PI 分析場景下運行穩定，精度滿足業界 Golden 標準要求。在多個實際項目驗證中，Eye Width 誤差控制在 1.2% 以內，電源節點電壓誤差 <5%，已達到 Signoff 級工具標準，可在實際項目中穩定應用。"

—— A1 類頭部客戶驗收報告

工程應用價值

· 縮短設計周期：IP全自動PVT Corner驗證，將人工迭代數周的驗證流程壓縮

· 降低流片風險：Golden級精度保證設計可靠性

· 降低工具成本：統一平臺減少工具授權費用

· 提升團隊效率：無需在多個工具間切換

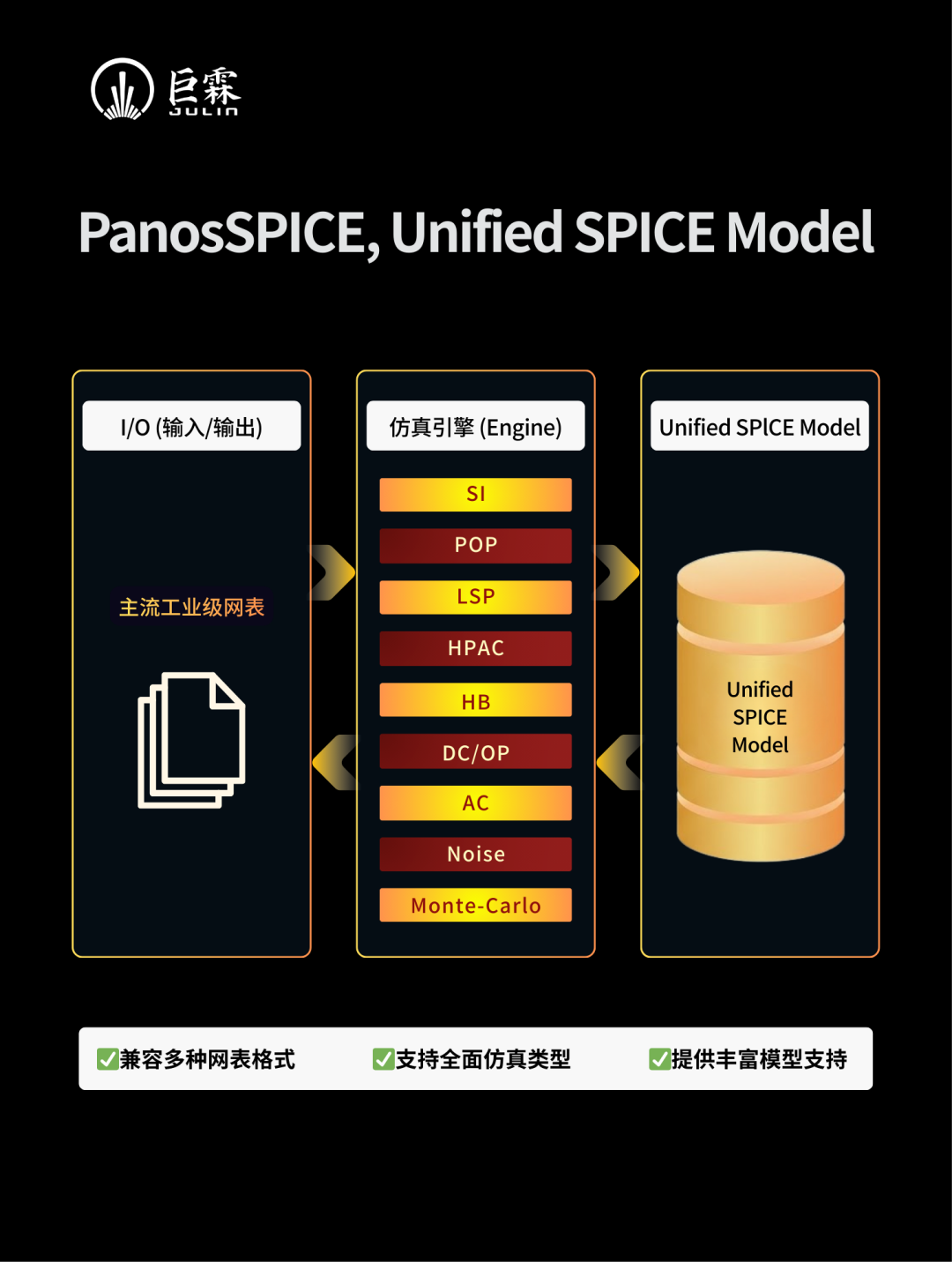

技術架構：統一模型體系

PanosSPICE 采用統一 SPICE 模型架構（Unified SPICE Model），三層設計實現精度與通用性的統一：

輸入層：全面兼容業界主流 SPICE 網表格式與語法規范，現有設計文件零修改接入。

仿真引擎層：9 大分析引擎，覆蓋完整仿真需求——
DC/OP、AC、Transient（LSP/SI）、HPAC、HB（諧波平衡）、POP（電源完整性）、Noise、Monte-Carlo、參數化掃描

模型支持層：

·主流 CMOS：BSIM3/4、PSP

·FinFET：BSIMCMG；SOI、Bipolar（VBIC 等）

·第三代半導體：SiC/GaN Level 90/91（聯合東南大學）

·覆蓋從 28nm 到先進制程全工藝節點

應用場景

高速數字：DDR5/6、PCIe、SerDes 等高速接口 PHY 電路全 PVT Corner 驗證；IO Buffer 晶體管級建模，支撐精確器件參數提取

模擬 / 混合信號：運放、ADC/DAC、LDO、PLL 等模塊 AC/DC/Transient 全類型仿真，Verilog-A 混合仿真

功率電子：SiC/GaN 功率器件原生建模，AC-DC、DC-DC 變換拓撲晶體管級仿真；車載、光伏、電機驅動場景

PDK 與建模：工藝器件模型提取（IC-CAP 引擎）、PDK 驗證、標準單元庫特征化

無感遷移

· 網表兼容：支持業界主流 SPICE 網表格式，無需修改現有設計文件

· 工具鏈集成：支持通過標準接口嵌入主流 EDA 設計環境

· 平臺支持：Redhat Enterprise Linux 及 Windows 主流操作系統

· 漸進式替換：可與現有工具并行對比驗證，逐步建立信心后全面切換

結語

"PanosSPICE 代表了巨霖在底層仿真算法上的厚積薄發。"巨霖科技創始人孫家鑫表示："我們正在為全球半導體及終端產業鏈伙伴提供一個可信賴、高精度的'黃金底座'，助力每一項改變世界的創新從實驗室走向量產。"

目前，PanosSPICE 已在多個關鍵任務場景中通過 A1 類客戶認證。未來，巨霖科技將持續拓展技術邊界，助力全球半導體產業在智能化浪潮中不斷攀升。

關于 PanosSPICE

PanosSPICE（原 TJSPICE）是巨霖科技開發的 True-SPICE 仿真平臺，專為需要 Golden 級器件精度的芯片設計與 IP 驗證場景而生。作為晶體管級精確仿真的精度基礎設施，PanosSPICE 覆蓋從先進邏輯制程到第三代半導體（SiC/GaN）的全制程器件建模，已被頭部 A1 類客戶認定為 Signoff 級工具。

產品已成功應用于存儲、通信、功率電子等多個關鍵領域，IP 全自動 PVT Corner 驗證大幅提升驗證效率，電源完整性驗證精度達 Golden 級。
