在全功能 Type?C全面普及的當下，Type?C轉 DP（DisplayPort）憑借原生高帶寬、穩定低延遲的特性，成為筆記本、手機、平板外接高清顯示器的核心方案，尤其適配專業辦公、設計與電競場景。本文聚焦 Type?C轉 DP核心邏輯，重點解析適配其雙向轉換需求的關鍵芯片 ——樂得瑞 LDR6500，為后續電路設計鋪墊核心基礎。

一、什么是 Type?C轉 DP？

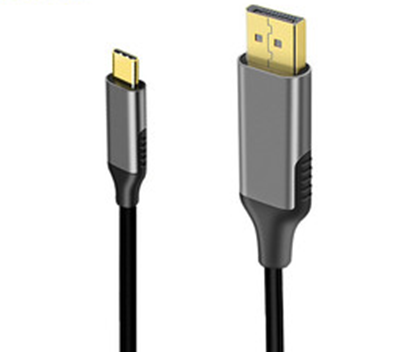

Type?C轉 DP，是依托DP Alt Mode（DisplayPort替代模式） 實現的接口與協議轉換方案：全功能 Type?C接口通過專用引腳復用，將原生信號通道切換為 DP信號傳輸通道，搭配轉接芯片即可實現 Type?C設備與 DP顯示器的高清連接。

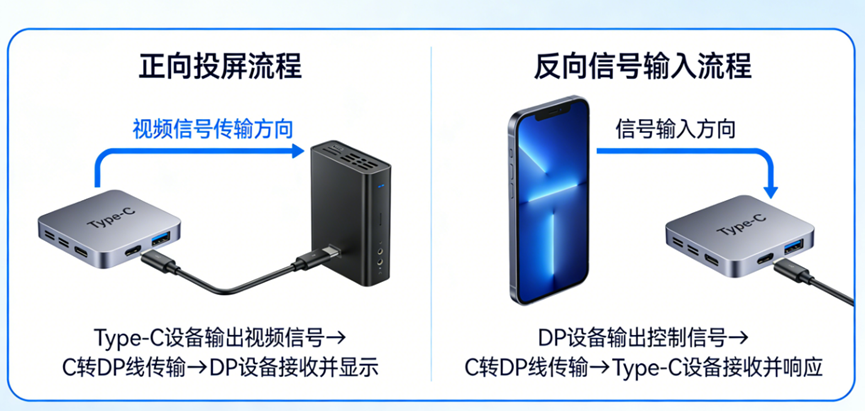

區別于單向轉換芯片，優質方案（如 LDR6500）可實現雙向傳輸，既能完成 Type?C轉 DP（設備投屏至顯示器），也能支持 DP轉 C（顯示器信號反向輸入 Type?C設備），靈活適配不同設備連接場景，無需額外搭配多顆芯片，大幅簡化設計流程。

二、Type?C轉 DP的核心優勢

1.原生高帶寬，解鎖極致高清

DP協議本身具備超大傳輸帶寬，搭配 LDR6500等適配芯片，可輕松支持8K@60Hz、4K@144Hz/240Hz、2K@240Hz等高規格，完美覆蓋電競高刷、設計 8K顯示、影視后期等專業場景，信號損耗極低，畫面清晰流暢。

2.信號穩定，延遲更低

原生 DP信號輸出無需復雜格式轉換，搭配 LDR6500的協議優化能力，可有效減少畫面閃屏、斷連、卡頓問題，延遲遠低于同類轉換方案，長時間使用仍能保持穩定，適配電競、監控等 7×24小時連續運行場景。

3.支持多屏擴展，適配多場景

依托 DP MST（多流傳輸）技術，單 Type?C接口通過 DP集線器可擴展多臺顯示器，實現多屏拼接、擴展或復制模式，且每臺屏幕均可輸出高清信號，滿足多屏辦公、編程監控、工業顯示等多元需求。

4.完善 EDID透傳，適配更精準

優質 Type?C轉 DP方案內置完整 EDID透傳功能，搭配 LDR6500的協議適配能力，可確保信號源精準讀取顯示器的分辨率、刷新率、色深等信息，自動匹配最佳顯示參數，避免出現畫面模糊、分辨率異常、刷新率不匹配等兼容問題。

三、Type?C轉 DP的核心關鍵：LDR6500芯片詳解

Type?C轉 DP（含雙向轉換）的穩定性、小型化設計，核心依賴協議芯片選型。樂得瑞 LDR6500作為專為雙向轉換場景研發的芯片，成為 Type?C轉 DP方案的優選，其核心優勢如下：

1.雙向轉換，適配更靈活

LDR6500完美支持Type?C 轉 DP與DP轉 C雙向傳輸，無需額外搭配轉換芯片，單顆芯片即可覆蓋正向投屏、反向信號輸入兩種場景，簡化電路設計與 BOM成本，適配筆帽式轉接器、迷你擴展塢等小型化設備。

2.超小封裝，適配極致小型化

采用DFN10封裝，尺寸僅為2×2mm，是極致小巧的核心解決方案。芯片外圍僅需 6個被動元件，PCB占用面積較傳統方案縮小約 2/3，完美適配空間受限的小型產品設計，同時提升量產良率，降低設計難度。

3.協議兼容，穩定可靠

支持 USB PD 2.0/3.0協議與 DP Alt Mode，可快速喚醒 Type?C接口視頻傳輸模式，針對主流手機、筆記本品牌的 Type?C兼容性進行專項優化，減少協議沖突，保障連接穩定性，避免各類兼容異常問題。

四、Type?C轉 DP的實現條件

結合 LDR6500芯片應用，Type?C 轉 DP正常工作需滿足 3項核心條件：

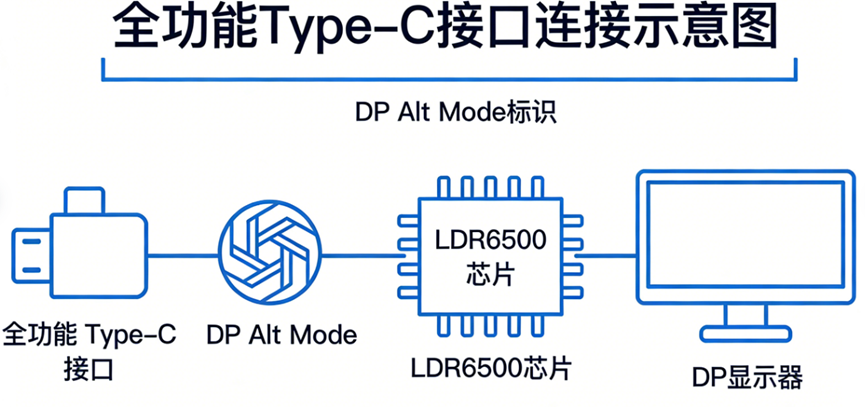

設備需具備全功能 Type?C接口（支持 DP Alt Mode），這是視頻傳輸?shù)幕A(chǔ)前提；

轉接設備 /線材需搭載LDR6500等支持雙向轉換的協議芯片，確保信號轉換與協議適配穩定；

對接設備需匹配接口類型：Type?C轉 DP需顯示器支持 DP輸入，DP轉 C則需 Type?C設備兼容 DP信號接收。

五、總結

Type?C轉 DP憑借原生高帶寬、穩定低延遲、多屏擴展的核心優勢，成為高端顯示連接的優選方案。而其方案落地的關鍵，在于適配的核心芯片選型 ——樂得瑞 LDR6500以雙向傳輸能力、2×2mm超小封裝、完善協議兼容三大核心優勢，成為 Type?C轉 DP及后續電路設計的理想選擇，既能簡化設計流程，又能適配小型化、多場景的產品需求，為 Type?C與 DP接口的靈活連接提供穩定可靠的技術支撐。

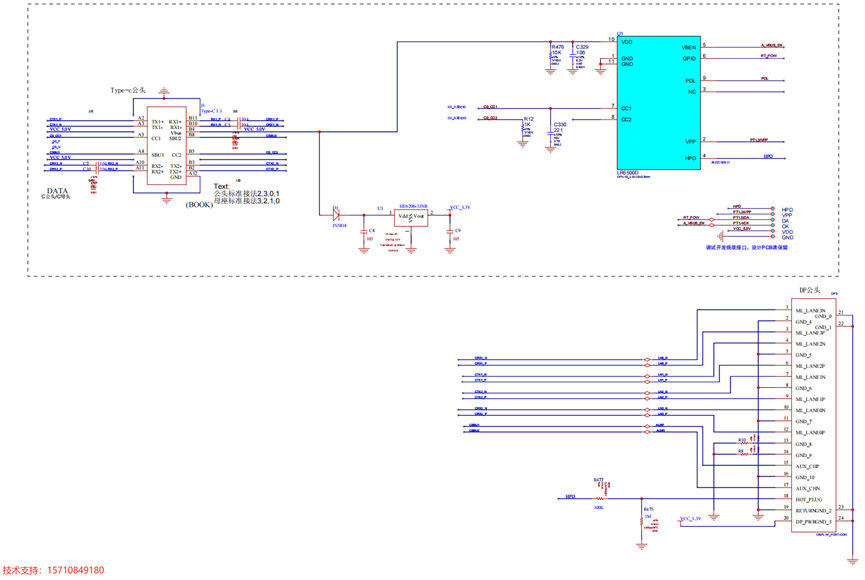

后續可基于 LDR6500的芯片特性，結合其外圍電路設計，進一步優化 PCB布局，打造兼具小巧體積與穩定性能的 Type?C轉 DP轉接產品。
