一、方案背景

國際 MegaGauss 科學實驗室是東京大學固態物理研究所 (ISSP) 的一部分。實驗室的目的是研究固態材料（如半導體、磁性材料、金屬、絕緣體、超導材料等）在超高磁場下的物理特性，這些領域還包括研究新材料并控制其階段和功能。實驗室脈沖磁鐵目前可以通過非破壞性方法產生高達 87T，并通過破壞性方法產生100 T 到 760 T（目前室內產生的最強磁場的世界紀錄）。

在實驗室優化MegaGauss機器磁場的核心工作中，大型電容器組的同步觸發是決定實驗精度與安全性的關鍵環節。理想狀態下，所有電容器需在10 ns內實現同步觸發，這就要求對每個觸發信號的時序關系與關鍵特性進行精準捕捉與深度分析。為了捕獲和分析觸發信號，ISSP 需要一個完全同步的 10 通道數字化儀系統，該系統可提供超過 1 GS/s 的單次采樣率。

高采樣率可精準呈現單個觸發脈沖的形狀與頻率特征，而完全同步采樣則能確保通道間定時測量始終保持亞納秒級精度，為時序分析提供可靠數據基礎。

同時，該系統還需支持遠程操作與控制，以應對MegaGauss機器強磁場環境下的安全防護要求，實現測量設備與操作區域的物理隔離，兼顧實驗安全與數據采集效率。

二、現實挑戰：MegaGauss 機器觸發信號測量的核心難點

結合MegaGauss機器的實驗場景與ISSP的測量需求，整個觸發信號測量工作面臨三大核心挑戰，直接影響實驗的精度、效率與安全性：

? 同步觸發精度要求嚴苛：實驗核心需求是實現大型電容器組10ns內同步觸發，這就需要精準檢測每個觸發信號的關鍵特性與時序關系，任何微小的同步偏差都可能影響磁場優化效果，對測量系統的時序精度提出極高要求。

? 高采樣與同步性能需求：為精準還原觸發脈沖的波形、頻率特征，以及捕捉多通道信號的協同關系，ISSP需配備10通道完全同步、單次采樣率超1GS/s的數字化儀，確保多通道信號并行捕獲時的一致性與數據完整性。

? 強磁場環境下的安全與操作限制：MegaGauss機器工作時會產生強磁場，不僅會對實驗人員的人身安全構成威脅，還可能干擾測量?jī)x器的正常運行。因此，測量系統需部署于實驗隔離區域，同時支持遠程操作與控制，實現“無人值守”式數據采集，兼顧安全與操作便利性。

三、NETBOX 多通道數據采集系統的精準適配

針對上述核心挑戰，NETBOX提供易于使用的多通道數據采集系統，非常符合 ISSP 的要求。該系統被快速安裝并集成到 MegaGauss 機器中，以便可以以更高的精度和細節進行觸發定時測量和分析。

該實驗室現在能夠進一步優化兆高斯機器的性能。NETBOX靠近大電容器，并安裝在屏蔽外殼中以避免EMI。LXI 控制允許使用筆記本電腦或通過連接到實驗室網絡輕松設置。

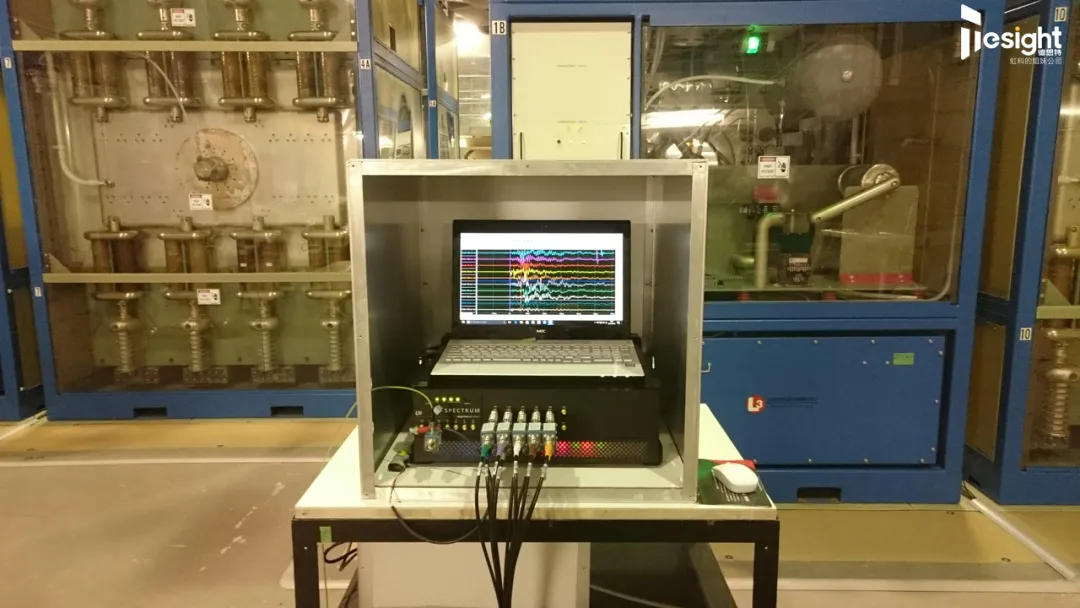

MegaGauss 機器從主控制室安全操作 digitizerNETBOX 靠近大型電容器并安裝在屏蔽外殼中以避免 EMI，LXI 控制允許使用筆記本電腦或通過連接到實驗室網絡輕松操作
