檢測需求

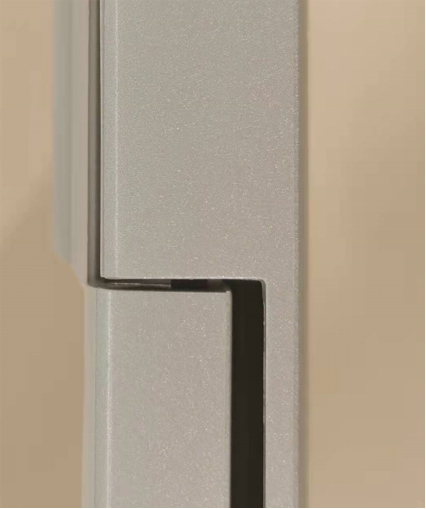

筆記本的側邊縫隙大小和平面段差情況直接反映了產品的裝配工藝水平。過大的縫隙可能使灰塵、水分等容易進入筆記本內部，影響其使用壽命；而明顯的平面段差會破壞產品的整體美感，降低用戶對產品的滿意度。因此，精確檢測筆記本側邊縫隙及平面段差是確保產品質量的重要環節。

檢測方案

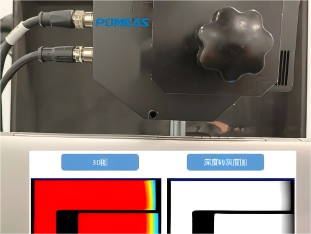

方案選用線激光3D輪廓傳感器，將其安裝在上工位固定位置。當產品以水平運動的方式經過傳感器下方時，傳感器發射出的線激光會掃描產品的整個表面，獲取產品表面的三維輪廓信息。通過對掃描數據的處理和分析，精準定位縫隙區域和平面段差檢測區域。

檢測縫隙和平面段差的方法

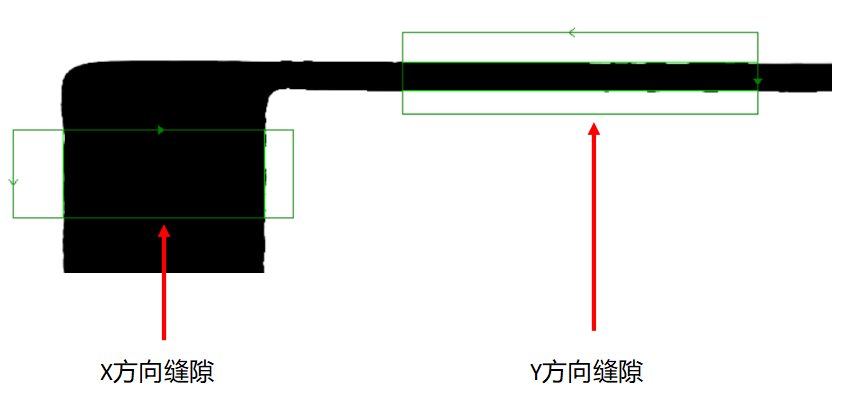

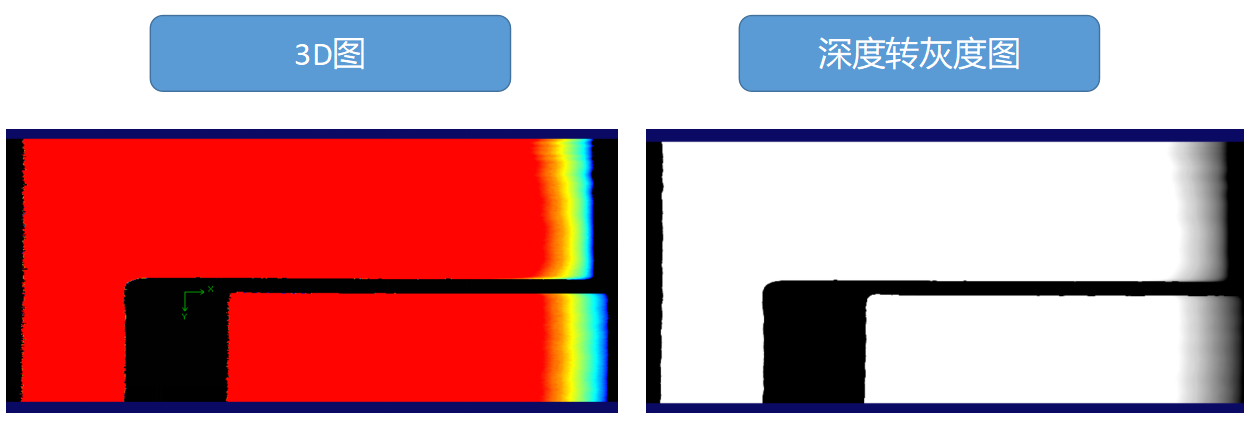

• 縫隙檢測：先把傳感器采集到的深度圖轉換為灰度圖，利用中值處理算法對灰度圖進行濾波處理，消除圖像中的孤立噪聲點，使縫隙邊緣更加平滑清晰。然后運用程序中的卡尺工具，沿著縫隙的走向進行測量，準確計算出縫隙的寬度值。

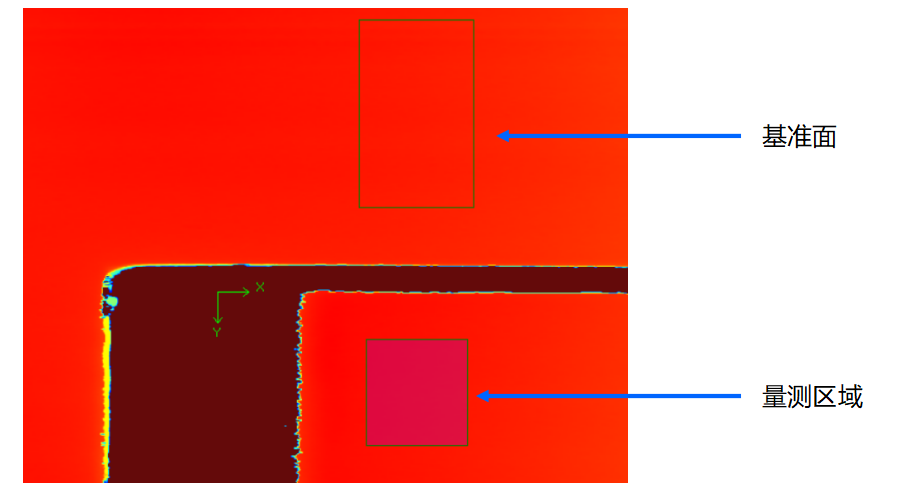

• 平面段差檢測：在確定的平面區域內，采用最小二乘法等數學方法擬合出一個理想的基準面。利用3D高度檢測工具，測量該平面區域內各個測量點相對于基準面的高度差異，進而得出平面段差的大小。

數據反饋說明

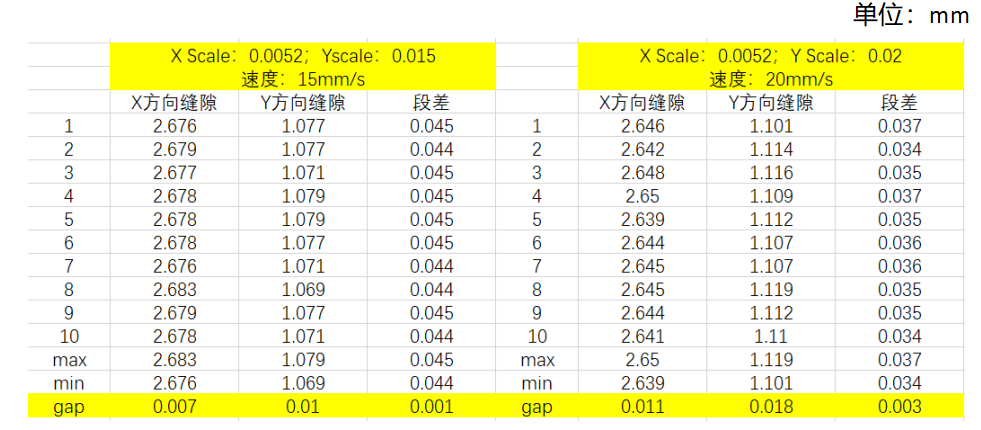

經過10次靜態測量實驗，對測量數據進行統計分析可知，在縫隙寬度測量上的重復精度在0.02mm以內，平面段差測量的重復精度在0.01mm以內。充分證明了該檢測方案具有出色的測量穩定性和可靠性。

檢測方案優勢

• 高分辨率成像：線激光輪廓傳感器具有較高的分辨率，能夠清晰地捕捉產品表面的細微特征，為精確檢測縫隙和平面段差提供了豐富的數據信息。
• 適應性強：可以適應不同尺寸、形狀和材質的筆記本檢測需求，只需調整傳感器的參數和檢測程序，即可實現對各種產品的準確檢測。
• 實時反饋：在生產過程中能夠?qū)崟r獲取檢測數據，并及時反饋給生產控制系統。一旦發現產品存在質量問題，可立即調整生產工藝，避免批量次品的產生，有效降低生產成本。
• 易于集成：該檢測方案可以方便地集成到現有的生產線上，與其他的生產設備和檢測系統協同工作，實現生產過程的自動化和智能化管理。
