在精密電子制造領域，激光錫絲焊接機就像一位技藝精湛的“微雕師”，能在毫厘之間完成精準的連接。而在這背后，有一個常被忽視卻至關重要的角色——送錫絲系統。它如同焊接過程的“血管”，源源不斷地將錫料輸送到激光焦點下。那么，激光錫絲焊接機究竟有哪幾種送絲方式？它們又如何影響最終的焊接品質？跟著紫宸激光的步伐，讓我們來揭開這個“送絲秘籍”吧。

01

送絲系統的核心使命

在深入探討具體方式之前，我們需要理解送絲系統的核心使命：在精確的時間，將精確長度的錫絲，以精確的速度和角度，穩定地送至激光作用點。這個看似簡單的動作，實則關乎焊點飽滿度、透錫率、虛焊風險等一系列品質要素。不同的焊接場景，對送絲的要求截然不同，這也催生了多樣化的送絲技術。

02

三大經典驅動結構

根據送絲驅動結構的不同，激光錫絲焊接機的送絲方式可分為三種經典類型。

01


推絲式：靈活輕盈的“長臂猿”

推絲式是最常見的一種方式，其特點是送絲機構與焊接頭分離。電機驅動的送絲輪將錫絲從遠處的絲盤拉出，通過一根長長的送絲軟管，將錫絲“推”到焊接頭處。

優點：由于驅動機構和錫絲盤都不在焊槍上，焊接頭部分異常輕巧，操作起來靈活自如，長時間作業也不易疲勞。結構簡單，維護方便，成本相對較低。

缺點：錫絲在長距離軟管中穿行，阻力較大。軟管過長或彎曲半徑過小時，容易出現送絲卡頓、速度不均的情況，影響送絲穩定性。

適用場景：特別適合焊絲直徑較粗（如2mm以上）的場景，以及對操作靈活性要求高的半自動焊接工位。

02


拉絲式：精準細膩的“繡花針”

拉絲式則將小型送絲機構和錫絲盤直接集成在焊接頭上。送絲時，電機直接從焊槍端部將錫絲“拉”出。

優點：錫絲從盤到焊嘴的路徑極短，幾乎無阻力，送絲極其穩定精準，尤其擅長輸送直徑小于0.8mm的細軟錫絲，是實現精細焊接的法寶。

缺點：所有的重量都?jí)涸诓僮髡呤稚匣?a target="_blank">機械臂上，焊槍整體較重，長時間操作容易疲勞，靈活性受到一定影響。

適用場景：主要應用于焊絲直徑不大于0.8mm的精細送絲場景，無論是半自動還是自動化焊接，都能發揮其精準優勢。

03


3. 推拉絲式：穩定可靠的“黃金搭檔”

推拉絲式是前兩者的結合體，它在遠處的推絲機和焊槍上的拉絲機協同工作，通常以推絲為主，拉絲為輔。

優點：這種組合實現了1+1>2的效果。拉絲機負責將錫絲拉直并消除推絲可能產生的彎曲，大大提升了送絲穩定性。同時，送絲軟管可以做到很長（最長可達10米），且不損失送絲精度。

缺點：系統結構復雜，包含兩套驅動機構和控制系統，成本較高，調試和維護也需要更專業的技術。

適用場景：適用于送絲距離較長、對送絲穩定性要求極高的自動化焊接生產線，是實現長時間無人化穩定生產的理想選擇。

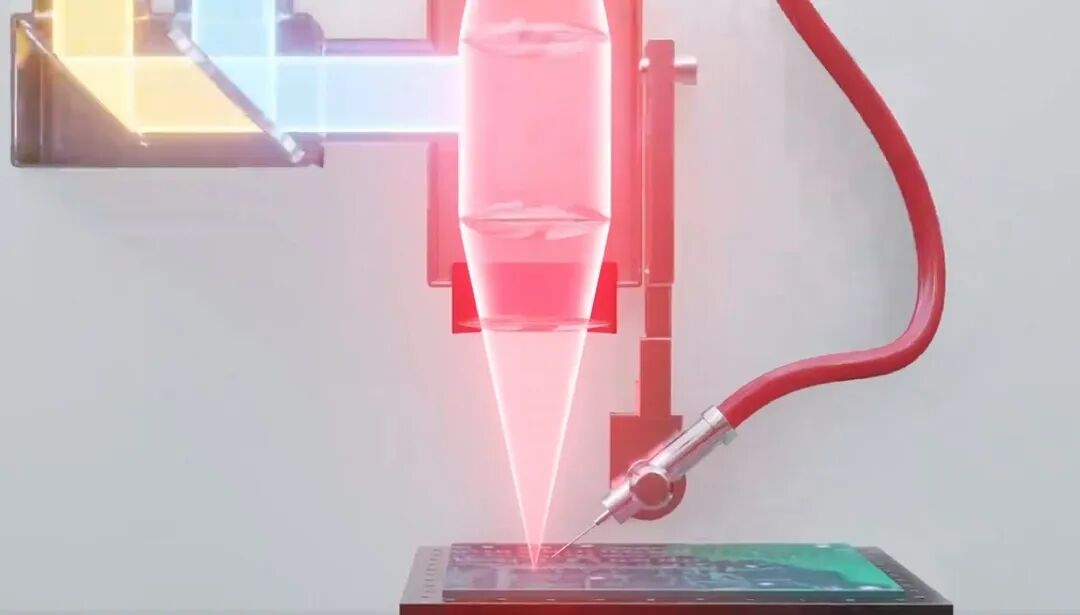

紫宸激光錫絲焊接機主要使用拉絲式送錫絲方式，通過電機帶動兩個齒輪轉動，通過擠壓焊絲完成焊絲進料，進料速度通過電機調速實現。在激光焊接時根據程序要求自動將焊絲送絲到激光焦點處，激光加工時完成熔焊過程。

03

突破極限的雙送錫技術

如果說以上三種是從“如何送”的物理結構維度劃分，那么雙送錫絲則是從“如何焊得更好”的工藝維度發展出的革命性技術。

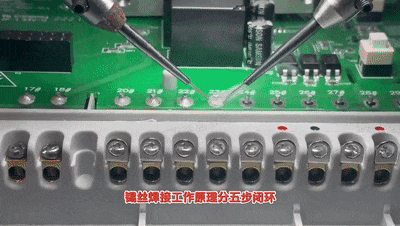

雙送錫絲，顧名思義，是在激光焊接頭兩側各設置一套獨立的送絲機構，兩根錫絲可以同時、同步地送入熔池。

工作原理：當需要大量錫料時，單靠一根錫絲快速送進，容易導致助焊劑因加熱過快而劇烈氣化，產生飛濺或虛焊。雙送錫則讓兩根錫絲以相對較慢的速度同步送進，既保證了總送絲量，又給助焊劑充分的時間“溫和”揮發，潤濕焊盤。

核心優勢

高效補錫：針對大焊點或深孔，可快速填充足量錫料，透錫率大幅提升。

品質提升：焊點更加飽滿光亮，內部氣泡少，可靠性高。

智能切換：先進的激光焊接系統能夠根據工件的孔徑大小，自動在單送絲和雙送絲模式間無縫切換。焊接精密小孔時用單絲確保安全，遇到大孔徑時自動開啟雙絲高效填充，兼顧了精度與效率。

適用場景：特別適用于需要大量錫料的焊點，如新能源電池組的匯流排焊接、大尺寸端子焊接、以及需要深孔填充的各類電子元器件。

04

如何選擇合適的送絲方式？

面對這四種送絲方式，該如何選擇？關鍵在于匹配自身的焊接需求：

01

看焊絲：如果使用粗焊絲（>1.2mm），推絲式是經濟之選；如果使用細焊絲（<0.8mm），拉絲式或推拉絲式才能保證穩定。

02

看焊點：常規焊點，單絲足以應對；超大焊點或深孔焊，雙送錫是提升良率的利器。

03

看距離：焊接工位離絲盤很近，推絲式即可；距離遠且要求高，推拉絲式是不二之選。

04

看自動化程度：半自動工位，輕便的推絲式或精準的拉絲式更合適；全自動生產線，穩定可靠的推拉絲式或高效的雙送錫系統更能發揮價值。

結語

送絲方式，這個激光錫絲焊接中看似不起眼的環節，實則是連接工藝設計與最終品質的橋梁。從推絲的靈活，到拉絲的精準，再到推拉絲的強大，以及雙送錫的創新，每一次技術的演進都在拓展著激光錫焊的應用邊界。了解它們的特點，就如同掌握了“送絲秘籍”，能夠幫助我們?cè)诰芎附拥氖澜缋?，更加游刃有余，焊出完美無瑕的連接。
