一、行業痛點

華中某大型造紙企業的生活用紙生產基地，擁有12條高速生活用紙造紙生產線，核心控制采用20套西門子S7-400 PLC。產線建設初期以 MPI/DP總線為核心通訊方式，隨著生活用紙高端化、定制化生產需求提升，原有通訊體系的弊端成為智能化改造的核心阻礙：

1. 西門子S7-400 PLC無原生以太網口，無法與新引入的S7-1500 PLC實現協同控制，也無法直接接入工廠造紙專用MES系統，紙頁定量、水分含量、車速等核心工藝數據和烘缸、網部等設備運行狀態無法實現數字化上傳與分析

二、解決方案

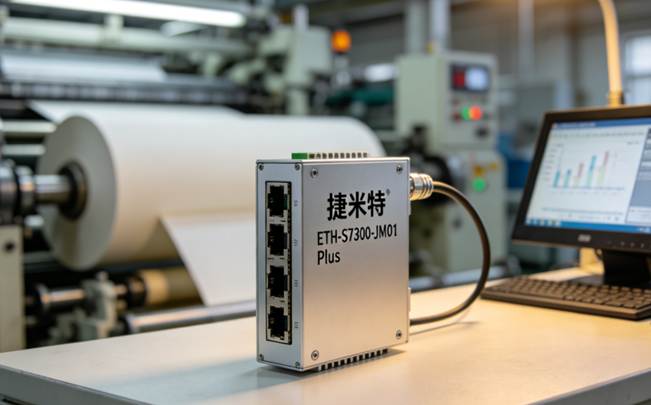

采用捷米特ETH-S7300-JM01 Plus以太網通訊模塊，該模塊專為西門子S7-300/400 PLC量身打造，機身尺寸僅 71mm×25mm×96mm，可直接插接在S7-400 CPU或DP口的9針母口，無需外接電源，不占用機架槽位，完美適配造紙車間高溫、高濕、多粉塵的安裝環境和緊湊的設備布局。其核心優勢為生活用紙造紙生產線定制化解決通訊難題：

1. 串口轉以太網：將S7-400 PLC的MPI/DP信號透明轉換為標準TCP/IP協議，實現與以太網設備的無縫對接，打通老舊PLC與新系統的通訊壁壘，適配造紙線高速生產的數據傳輸需求；
2. 9針母口擴展：可同時連接多臺西門子觸摸屏（KTP系列、TP系列等），支持多主站并行通訊，滿足造紙線制漿、抄紙、復卷多工序的同步監控需求；
3. 多協議兼容：完美支持S7原生通信、Modbus TCP、OPC UA數據模型，適配造紙車間MES、SCADA等多系統的數據交互要求，兼容造紙行業工控系統協議標準；
4. 即插即用免編程：無需修改S7-400原有PLC控制程序，保持原有MPI地址與波特率，造紙產線的車速調節、烘缸溫控等工藝邏輯無需重新調試，大幅降低改造技術門檻；
5. 高速低延遲：10/100M自適應以太網速率，端到端數據傳輸延遲<5ms，匹配生活用紙造紙線1200m/min的高速生產節拍；
6. 工業級防護：搭載磁耦隔離+TVS管防護設計，通過現場2kV群脈沖測試零丟包，適應造紙車間高濕、多粉塵、強電磁干擾的惡劣工業環境。

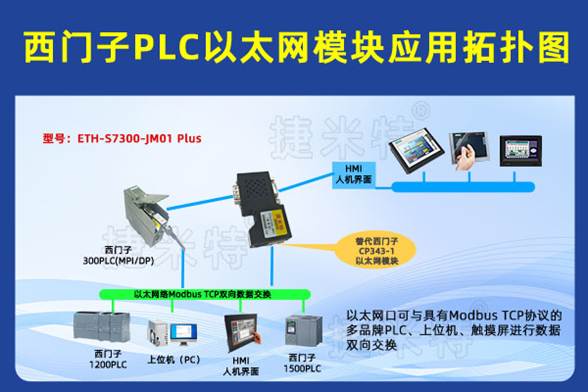

三、系統架構與設備清單

1.現場層

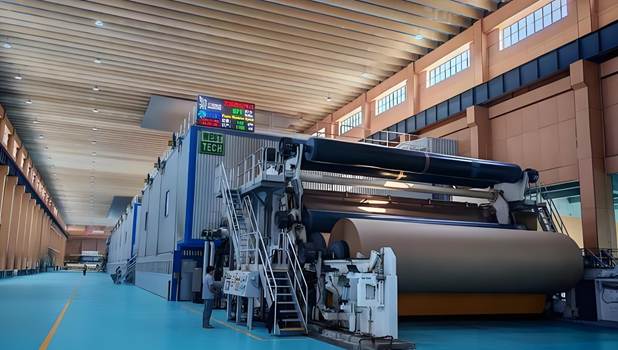

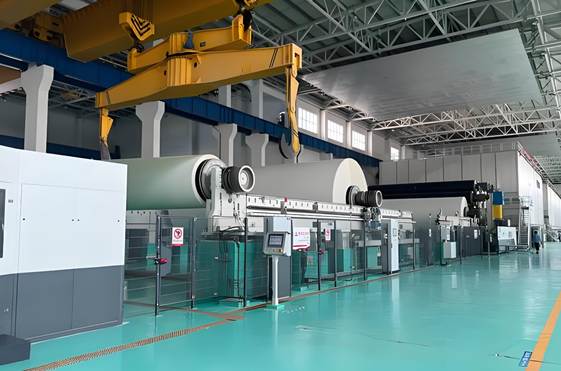

• 造紙產線：生活用紙制漿、抄紙、復卷、分切自動化生產線12條
• 主控制器：西門子S7-400 CPU 414-2DP 20套
• 模擬量模塊：西門子6ES7431-7QH00-0AB0 40塊（采集紙頁定量、水分、烘缸溫度、施膠量等工藝參數）
• 通訊模塊：捷米特ETH-S7300-JM01 Plus以太網通訊模塊20只
• 觸摸屏：西門子KTP900 Basic 36臺（保留原有MPI口，無需更換，直接復用）

2.控制層

• 輔控PLC：西門子S7-1500 CPU 1513-1PN 6套，負責造紙線網部張力、烘缸溫度、復卷機轉速的聯動協調及工藝精準控制

3.信息層

• 上位機：研華工業服務器3臺
• SCADA系統：WinCC7.5 SP2+KepwareV6.9
• MES系統：造紙行業專用MES（基于Java+Oracle架構，實現工藝追溯、質量管控、設備管理、能耗統計）

4.網絡設備

• 工業交換機：赫思曼RS20-1600M4M4SDAP 5臺，組建千兆環網，RSTP<50ms快速自愈，保障造紙車間24小時連續生產的通訊不間斷

四、實施步驟

Step1硬件安裝

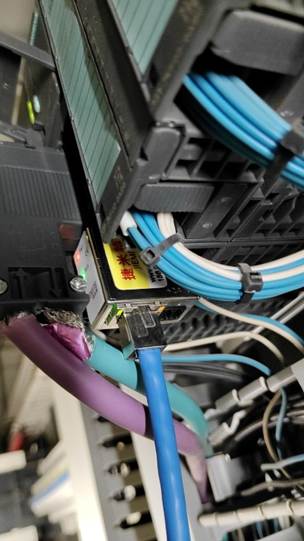

造紙產線單臺改造停機時間僅3min，最大限度減少生產損失和原料損耗：拔下S7-400 PLC原9針總線插頭→插入ETH-S7300-JM01 Plus以太網通訊模塊→將原插頭插接至模塊擴展母口→用CAT5e工業屏蔽網線將模塊RJ45口接入車間千兆工業交換機。西門子KTP900觸摸屏仍連接至模塊擴展母口，MPI地址保持原有設定，無地址沖突，直接復用原有監控組態。

Step2參數配置

通過捷米特NetDeviceV2.1.6專用配置軟件，自動掃描車間20個以太網模塊，進行批量參數設置：

• 模塊IP：192.168.35.100-119/24（與S7-1500 PLC處于同一網段，適配造紙車間網絡規劃）；
• S7-1500側：在TIA Portal V18中為每臺S7-400 PLC建立專屬“S7連接”，伙伴IP指向?qū)?yīng)以太網模塊；
• 西門子觸摸屏側：在WinCC Flexible中將驅動更換為 “SIEMENS Ethernet (ISO-on-TCP)”，僅需填入對應模塊IP地址，原有變量表、造紙工藝畫面、設備報警組態無需任何修改，直接上線使用。

五、經驗與展望

本次生活用紙造紙生產線的智能化升級項目充分驗證，造紙行業的老舊PLC控制設備并非智能化改造的“絆腳石”，通過適配的工業通訊模塊，可實現老舊設備的低成本、高效率以太網升級，既最大化保護企業既有設備投資，又能快速融入工廠數字化體系。

（其他內容配置過程及其他相關咨詢可聯系楊工。）
