短波收信光端機短波信號光纖傳輸系統建設的要點難點和解決措施

北京海特偉業科技有限公司任洪卓發布于2026年3月22日

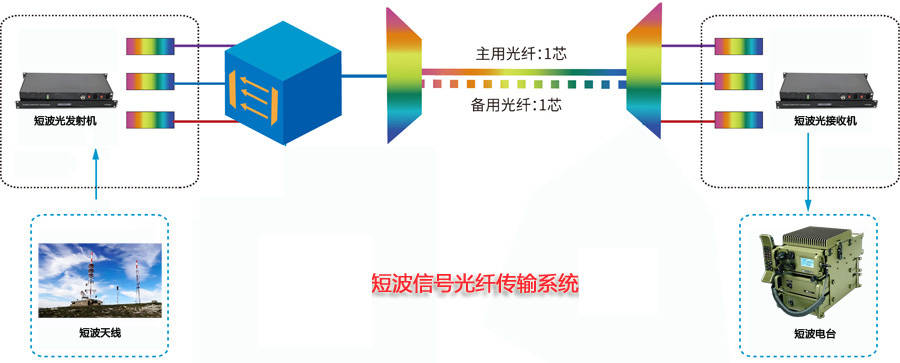

一、 短波收信光傳輸系統建設要點

短波收信光傳輸系統建設在于利用光纖作為傳輸介質，將天線端的短波信號無損、高效、遠距離地傳送至機房收信設備。建設要點主要體現在四個方面：

1、確保信號的高保真?zhèn)鬏?，系統需具備1.5-30MHz寬頻帶、高動態范圍及低噪聲系數，以保留微弱信號的細節并防止強信號阻塞。

2、實現光電轉換的精確匹配，短波收信光端機需具備優異的線性度，避免因非線性失真產生互調干擾。

3、構建可靠的鏈路冗余，針對關鍵收信節點，應采用雙光路或環形組網結構，確保單點光纖故障時不中斷業務。

4、注重電磁兼容性設計，鑒于收信系統對電磁環境極為敏感，設備及線路必須有效屏蔽，防止電磁泄漏引入干擾。

二、 短波收信光傳輸系統建設難點分析

在實際建設中，主要面臨三大技術難點。

1、信號動態范圍與噪聲系數的矛盾。遠端天線接收的信號強度差異巨大（從微伏級到伏特級），系統既要避免弱信號被光纖鏈路噪聲淹沒，又要防止強信號導致激光器過載削波。

2、寬頻帶內的平坦度與群時延控制。在1.5-30MHz整個頻段內，保持幅頻特性的平坦與群時延的恒定有一定難度，任何波動都會導致短波信號尤其是跳頻、擴頻信號的畸變。

3、復雜電磁環境下的干擾抑制。收信臺站周邊往往存在復雜電磁輻射，光纖雖不導電，但光端機與天線的接口處極易引入共模干擾，若接地處理不當，反而會通過光電轉換環節引入新的干擾源。

三、 針對短波收信光傳輸系統難點的解決措施

針對上述難點，北京海特偉業短波收信光傳輸系統設計采用了一下應對舉措：

1、采用模擬光纖傳輸技術結合預失真處理。選用高線性度的DFB激光器，并引入預失真電路對激光器的固有非線性進行補償，配合自動增益控制（AGC）技術，將輸入信號的動態范圍有效壓縮至激光器線性區內，確保大信號不畸變、小信號不丟失。

2、優化光電轉換模塊的阻抗匹配與濾波設計。嚴格依據射頻理論設計接口電路，確保輸入輸出阻抗嚴格為50Ω或75Ω，并采用橢圓函數濾波器優化帶內平坦度，將全頻段增益波動控制在±0.5dB以內。

3、實施全鏈路光電隔離與接地系統。在天線端光端機處采用“單點接地”原則，使用光電隔離器阻斷地環路，同時為室外光端機配備專用的屏蔽箱體，并對光纖復合纜中的加強芯進行妥善的防雷接地處理，徹底消除電磁干擾的耦合路徑。

四、 短波收信光傳輸系統實現功效

通過上述設計與措施，建設北京海特偉業短波收信光傳輸系統能夠?qū)崿F(xiàn)顯著功效。

1、實現了“收信分置”的臺站布局，可將收信機房遠離天線場區的復雜電磁環境，大幅提升背景噪聲條件下的弱信號捕獲能力。

2、光纖傳輸?shù)牡蛽p耗特性取代了傳統大截面射頻電纜，徹底解決了長距離傳輸?shù)膿p耗問題，且光纖體積小、重量輕，極大簡化了天線場區的線路復雜度。

3、北京海特偉業短波收信光傳輸系統構建了高可靠的信號傳輸通道，有效抵御雷電感應和電磁脈沖沖擊，為短波通信的穩定性、可用性提供了堅實的物理層保障，顯著提升了短波收信系統的整體運維效率與抗毀能力。
