古建筑多為木結構或磚木混合，歷經百年風雨，易積灰塵、干燥易燃，且內部往往增設照明、安防、恒溫恒濕等現代電氣電子設備。一旦遭受雷擊，不僅可能引發火災，還會通過電磁脈沖損壞敏感設備，造成不可逆的文物損失。我國雷暴活動頻繁地區（如北京年均雷暴日超30天），古建筑防雷已成為文物保護的重點。根據《建筑物防雷設計規范》（GB 50057-2010）和《文物建筑雷電防護技術規范》，古建筑通常劃為第二類或第三類防雷建筑物（如國家級重點文物保護單位屬第二類），需采取外部直擊雷防護與內部雷擊電磁脈沖（LEMP）防護相結合的綜合措施。地凱防雷從外部設計到內部浪涌保護器（SPD）選型，系統闡述正確做法，附真實參數數據，供工程參考。

一、古建筑防雷分類與外部直擊雷防護

古建筑防雷分類依據年預計雷擊次數、重要性及雷擊后果計算。按GB 50057-2010，第二類建筑物包括國家級重點文物保護單位，預計雷擊次數大于0.05次/年的重要公共建筑；第三類則覆蓋省級重點文物及預計雷擊次數0.01~0.05次/年的建筑。以故宮為例，按規范附錄公式計算（年雷暴日取38天，校正系數1.0，等效面積約0.8km2），年預計雷擊次數約0.2~0.4次，屬第二類，需完善直擊雷防護。

外部防護核心是接閃器、引下線與接地裝置，形成完整系統。接閃器保護范圍采用滾球法計算：第二類滾球半徑45m，第三類60m。屋面坡度≥1/2的古建筑（如五脊六獸殿堂），正脊、垂脊、戧脊敷設避雷帶，末端向上延伸30cm；坡度較小的平頂或緩坡屋面，采用避雷網，網格尺寸第二類不大于10m×10m或12m×8m，第三類不大于20m×20m或24m×16m。正脊寶頂或脊獸處，可加裝避雷針，確保突出部位在保護范圍內。材料規格嚴格：優先熱鍍鋅圓鋼，直徑不小于8mm（GB 50057-2010表5.2.1），或扁鋼截面不小于50mm2、厚度2.5mm；銅質則圓銅直徑≥8mm、扁銅截面≥50mm2厚度≥2mm。安裝時結合建筑藝術，避雷帶沿脊獸輪廓彎曲（彎曲半徑≥圓鋼直徑10倍），色調與琉璃瓦協調，避免破壞外觀。獨立避雷針僅用于孤立高聳碑塔，桿長1~2m時圓鋼直徑≥16mm。

引下線不少于2根，沿四周均勻?qū)ΨQ布置，第二類間距≤18m（周長計算），第三類≤25m。材料同接閃器，優先暗敷或隱蔽明敷于抹灰墻體，避免直敷木構件。高度超過20m時，每10m設均壓環，所有金屬構件、設備就近連接。距地面0.3~1.8m處設斷接卡，便于檢測；地面以上2.7m至地下0.3m段套塑料管防機械損傷和游人接觸。

接地裝置是系統基礎，宜采用環形閉合接地體，圍繞建筑敷設，沖擊接地電阻第二類≤10Ω、第三類≤30Ω（《文物建筑雷電防護技術規范》表6）。材料：熱鍍鋅扁鋼≥40×3mm或圓鋼直徑≥10mm，垂直接地體鋼管壁厚≥3mm、外徑≥25mm。埋深≥0.8m，間距5m，利用系數0.75~0.85。土壤電阻率>1000Ω·m時，可采用離子接地極或銅包鋼模塊輔助。引下線入地處遠離出入口≥3m，無法時局部深埋≥1m或鋪5cm瀝青層防跨步電壓。古建筑接地宜與電氣系統共用，預留連接板，便于后期擴展。

古建筑防雷，古建筑浪涌保護器

古建筑防雷，古建筑浪涌保護器

古建筑防雷，古建筑浪涌保護器

二、地凱防雷內部雷擊電磁脈沖防護與浪涌保護器選型

外部防護僅防直擊雷，雷擊電磁脈沖通過電源線、信號線侵入內部，可達幾公里外，損壞低壓設備（耐壓僅幾kV）。古建筑內部電氣系統多后期增設，需按防雷區（LPZ）劃分防護：LPZ0A/B為外部，LPZ1為總配電箱入口，LPZ2為分配電箱，LPZ3為設備末端。措施包括屏蔽、等電位連接與SPD三級防護。

等電位連接：所有進入建筑的金屬管線、外來導電物在LPZ0A/B與LPZ1界面處連接至主接地環，室內設備接地電阻<4Ω（特殊<20Ω）。供電系統采用TN-S，預留室內接地端子。

SPD是核心，選型依據GB 50057-2010第6章及GB 50343-2012，分級配置，協調動作?？傇瓌t：Uc大于系統電壓1.15倍（考慮偏差與諧波），Up低于設備耐沖電壓Uw的80%（電氣設備Uw=2.5kV，電子設備1.5~2.5kV）；通流容量按雷電流分流計算（第二類建筑物雷電流150kA，分流后SPD承擔約10~25kA）。

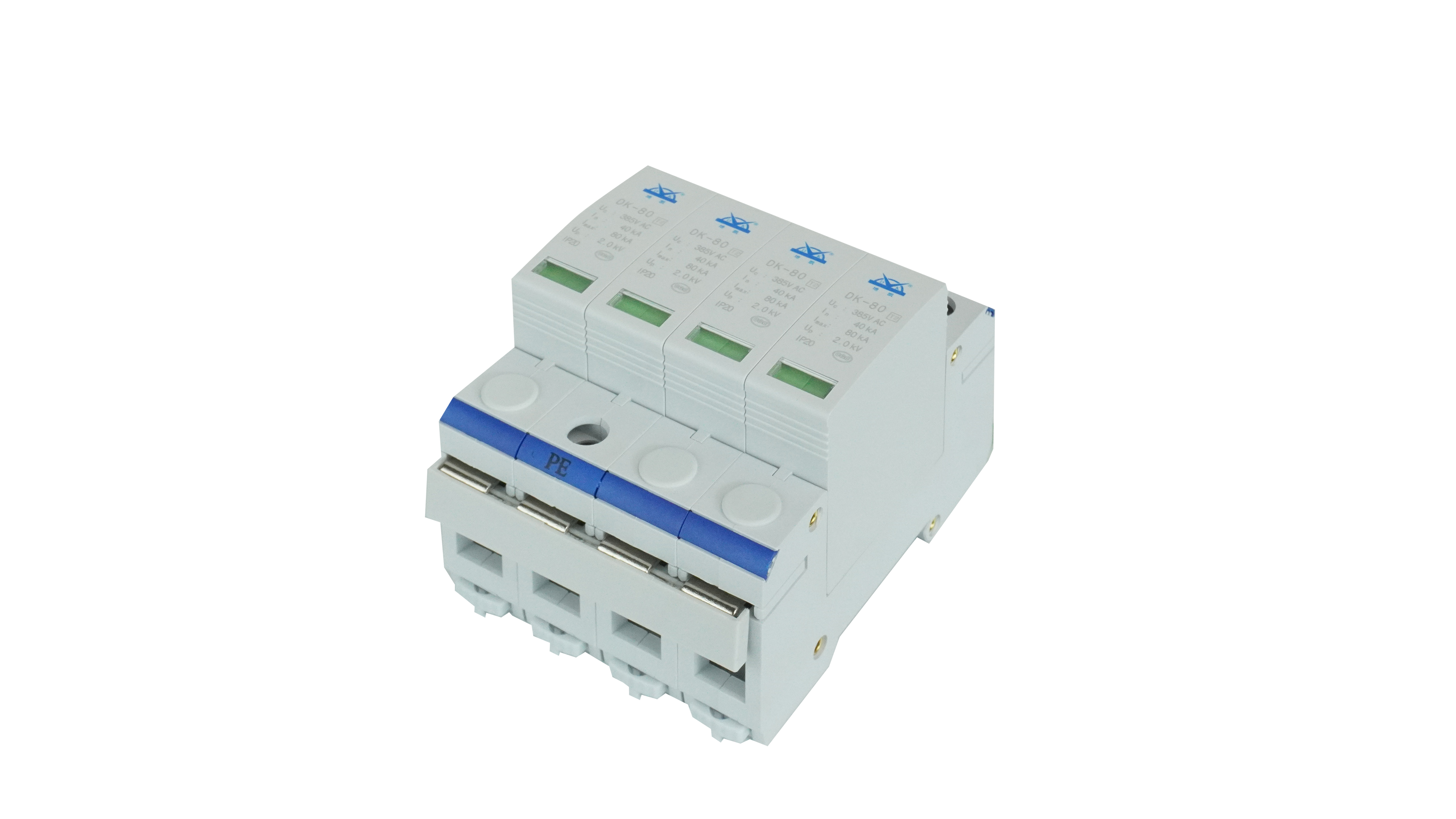

總配電箱（LPZ0A/B至LPZ1）：安裝I級/T1型SPD（10/350μs波形）。Iimp不小于12.5kA（推薦20~25kA），Up≤2.5kV。示例參數（安迅AM-10/350系列，適用于古建筑總柜）：Uc=385V AC，Iimp=25kA（10/350μs），In=25kA（8/20μs），Up≤1.5kV，響應時間≤25ns，4P接法（L1/L2/L3/N-PE），后備熔斷器100~125A，線徑L/N 10mm2、PE 16mm2。該級承受大部分雷電流，殘壓控制在1.5kV內。

分配電箱（LPZ1至LPZ2）：安裝II級/T2型SPD（8/20μs波形）。In不小于20kA，Imax=40kA，Up≤1.8kV。示例（AM40A系列，主開關100A以下）：Uc=385V AC，In=20kA（8/20μs），Imax=40kA（8/20μs），Up=1.7kV（In時），4P接法，響應≤25ns，后備開關32~60A，線徑L/N≥2.5mm2、PE≥6mm2。100A以上用AM80：In=40kA，Imax=80kA，Up=2.1kV。該級泄放殘余能量，保護子系統。

設備末端（如照明、監控箱，LPZ2至LPZ3）：安裝III級/T3型SPD（8/20μs波形）。Imax=20kA，Up≤1.2kV。示例（AM20C275單相）：Uc=275V AC，In=10kA，Imax=20kA，Up=1.2kV；三相AM20A：Uc=385V，Imax=20kA，Up=1.5kV。響應≤25ns，后備16A空開，線徑≥2.5mm2。該級精細保護敏感設備，殘壓低于1.2kV，確保恒溫系統、安防攝像機不損壞。

選型注意：古建筑空間有限，SPD并聯安裝于配電箱內，不改原結構；優先模塊式帶遙信報警，便于維護。TN-S系統每相線與N-PE間必須連接；線長>10m時，Up需再降20%。光伏或信號線路另配對應SPD（如信號SPD Up<0.5kV）。多級協調：前級通流大、Up稍高，后級Up低、響應快，避免誤動作。

三、地凱防雷檢測維護與注意事項

防雷裝置施工后，隱蔽工程驗收記錄焊接點、接地電阻（用ZC-8表測≤規定值）。每年雷季前檢測：外觀、連接電阻≤0.2Ω、接地電阻、SPD狀態（劣化指示）。古建筑防火優先，SPD安裝處加滅弧裝置。

注意事項：避免架空線路引入，全部地下電纜；樹木距建筑<5m時防護樹冠；施工方案經文物部門審批，確?？赡?、不污染、不影響景觀。預計雷擊次數計算時，考慮古河道、樹木等校正系數。工程中嚴格執行GB 50057-2010與文物規范參數，即可實現可靠防護。
