引言

目前戶外大功率藍牙音箱采用3-4節鋰電池或12V鉛酸電池為主要電源、由于電壓的限制，音箱的輸出功率很難有實質的提升。超過50W的功率現階段市場上主要采用升壓FP5207+TPA3116的升壓音頻解決方案，因TPA3116的最高工作電壓為26V,考慮到可靠性升壓至24V,輸出4歐65W（THD1%）。

隨著技術進步及競爭加劇，市場對功率及音質的要求也越來越高，深圳市永阜康科技有限公司推出基于ACM3156+HT5157、12V升32V大功率2x110W雙聲道D類音頻功放升壓組合解決方案，為音頻愛好者提供極致的音質體驗。

方案簡介

此方案大致分為兩個主要級：

采用HTN5157非同步升壓控制器。此設計9V-18V輸入電壓，實現32V輸出，并且能夠?yàn)樨?fù)載提供8A持續電流;

HTN5157是一顆異步電流模式DCDC升壓控 制器，支持寬工作電壓范圍（2.8V-45V）應用。ESOP-8封裝

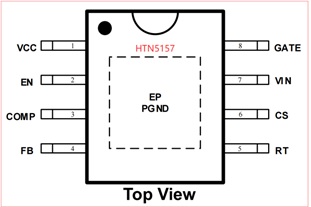

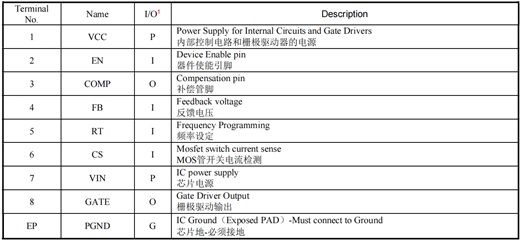

HTN5157腳位定義圖以及管腳說明(兼容FP5207)

采用ACM3156大功率立體聲D類音頻功放IC，30V提供2*110W/4歐 ( THD+N=1%)持續功率輸出；ACM3156管腳兼容TPA3116。

ACM3156是一款立體聲/單聲道D類音頻放大器，立體聲模式下4Ω負載可輸出高達2×110W功率 ，單聲道模式下2Ω負載可輸出1×220W功率，效率高達92%。工作電壓4.5V-34V。

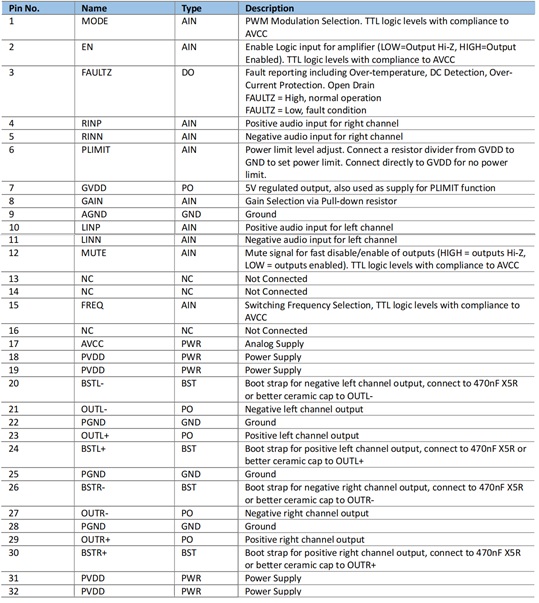

ACM3156腳位定義圖以及管腳說明(兼容TPA3116)

3、此方案完全硬件完全兼容現在市場廣場采用的TPA3116+FP5207的組合，無需改版，功率更大，性能升級。

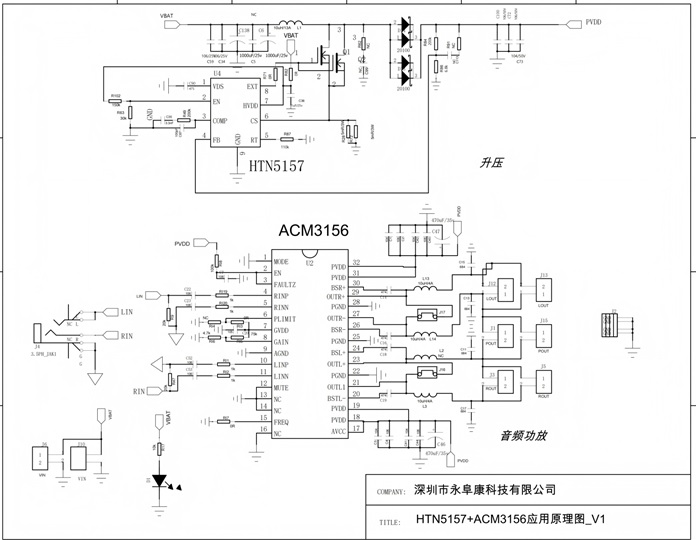

(1).HT5157+ACM3156演示板原理圖

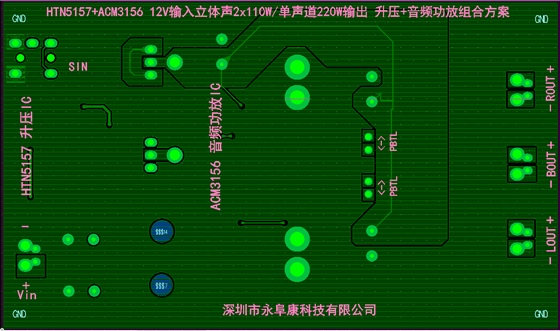

(2).HT5157+ACM3156演示板PCB頂層設計圖

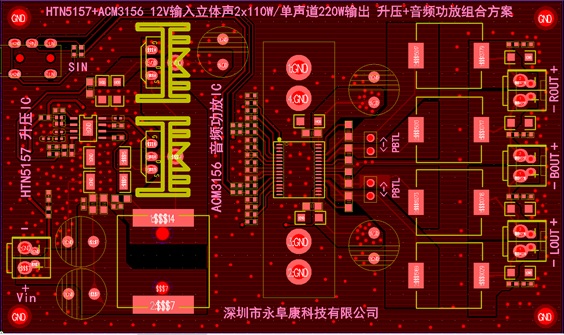

(3).HT5157+ACM3156演示板 PCB底層設計圖

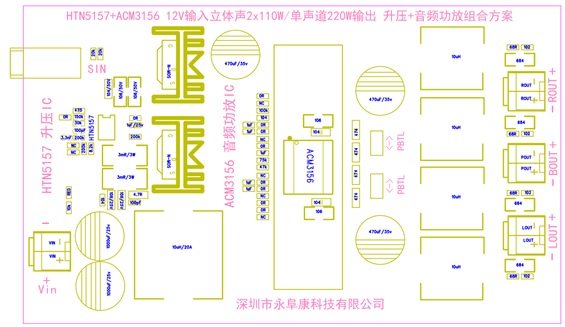

(4).HT5157+ACM3156演示板貼片圖

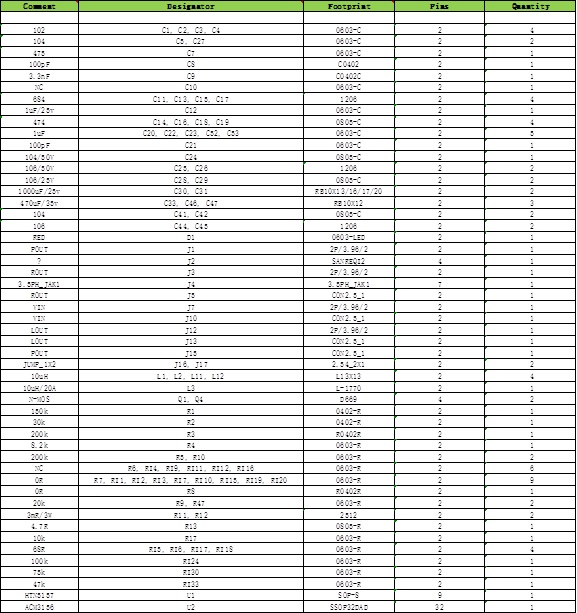

(5).HT5157+ACM3156演示板物料清單

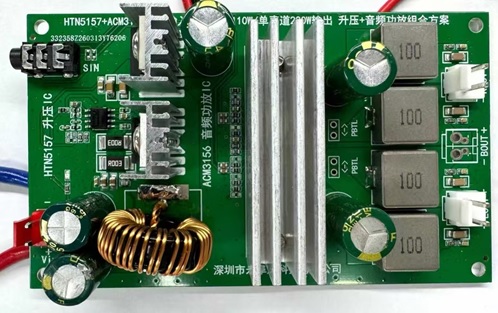

(6).HT5157+ACM3156演示板實物圖
