DC-DC 電源芯片憑借在電能轉換過程中的高效性與可靠性，被廣泛應用于各類電子產品。那么，DC-DC 電源芯片具體有哪些類型與型號？其工作原理是怎樣的？在生產環節又需開展哪些測試？本文將對這些關鍵問題展開深度解析。

一、DC-DC 電源芯片的類型和型號

DC-DC 電源芯片的核心功能是將一種直流電壓轉換為另一種直流電壓，這一功能對為電路不同部分提供適配電壓至關重要。依據工作方式的差異，DC-DC 電源芯片大致可分為以下三類：

1.降壓型（Buck）DC-DC 電源芯片：

此類芯片能將較高的輸入電壓轉換為較低的輸出電壓，常用于需降低電壓的電路場景，在眾多嵌入式系統與消費電子產品中均有應用。

2.升壓型（Boost）DC-DC 電源芯片：

升壓型電源芯片可將較低的輸入電壓提升至較高的輸出電壓，典型應用場景為設備電池電量較低時，通過該芯片升高電池電壓，保障設備持續供電。

3.降壓 - 升壓型（Buck-Boost）DC-DC 電源芯片：

該類型芯片具備更靈活的電壓調整能力，可根據實際需求實現升壓或降壓操作。相較于前兩類芯片，其適用范圍更為廣泛，尤其適用于輸入電壓存在波動的應用場景。

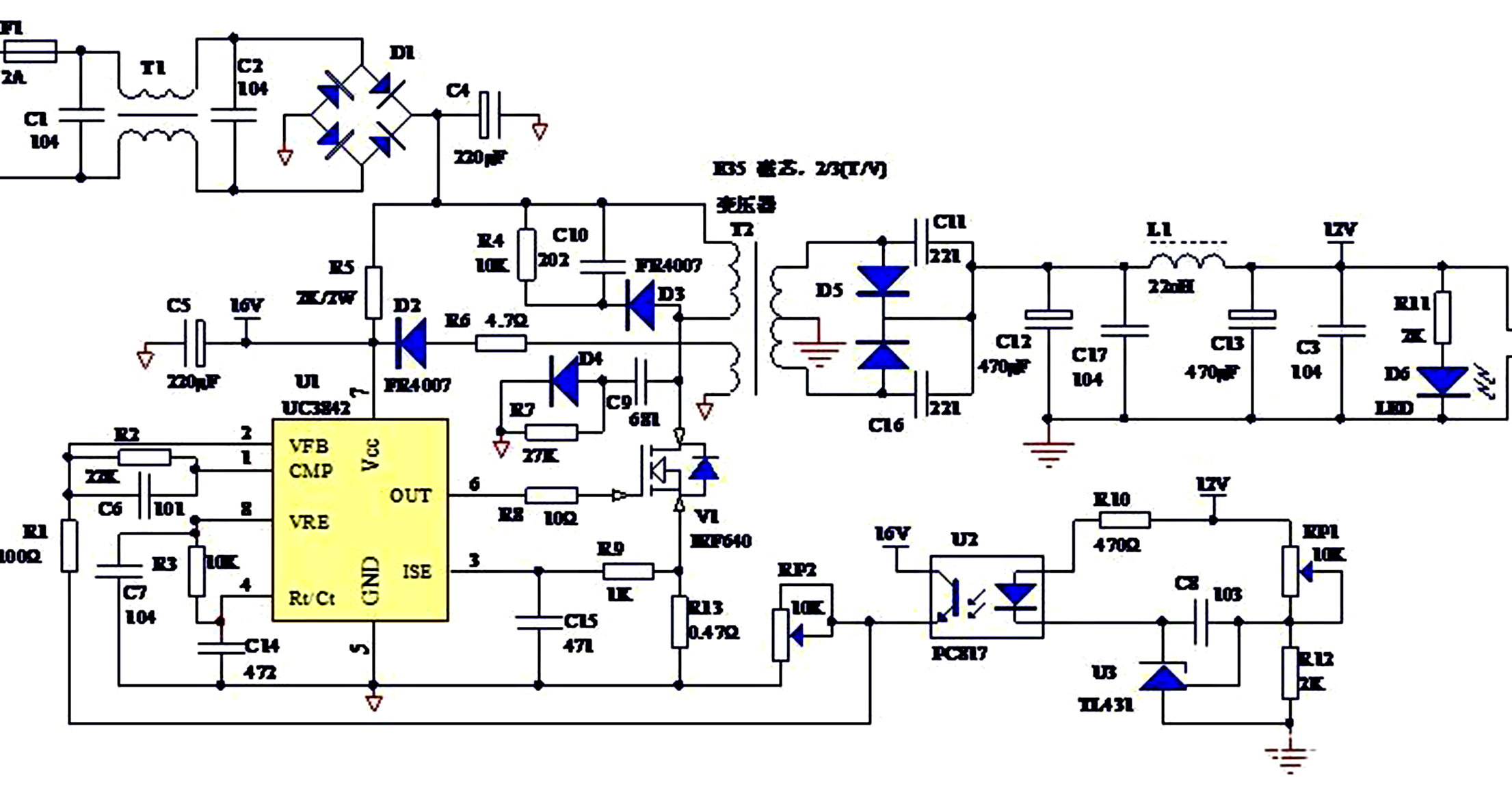

二、DC/DC 電源芯片關鍵功能與設計要點

1、核心保護與輔助功能

1. 誤差放大器 ：核心作用是放大反饋電壓（FB 引腳電壓）與內部基準電壓的差值，生成控制信號以調節 PWM（脈寬調制）輸出占空比，是保障輸出電壓穩定的 “核心調節單元”。
2. 溫度保護 ：當芯片工作溫度超出設定閾值時，會自動停止工作，避免高溫導致芯片損壞；待溫度恢復至正常范圍后，芯片可重新啟動運行。
3. 限流保護 ：通過電流比較器實時監測電路電流。若電路中的電流過大，輸出電壓會相應降低；當電流超過下限閾值時，芯片將進入 “打嗝模式”（間歇性工作狀態），以此有效保護芯片與穩壓管；待過流現象消除后，打嗝模式會自動解除。
4. 軟啟動電路 ：在電源啟動階段，通過緩慢提升輸出電壓，大幅減小啟動瞬間的浪涌電流，避免對輸入電源及負載造成沖擊，顯著提升系統啟動的可靠性。

2、關鍵元件選型與參數設計

1. 輸出電壓設置（電阻選型）

• 核心公式 ：
• 選型注意事項：若R_2阻值過小，會導致電路靜態電流增大，增加系統功耗；若R_2阻值過大，會使靜態電流過小，導致 FB 引腳的反饋電壓對噪聲更為敏感；電阻具體阻值需嚴格參考芯片數據手冊中的推薦范圍，確保電路性能穩定。

2. 電感選型

• 核心要求：確保即使在輸出電流處于最小規定值時，電感電流仍保持連續狀態（避免因電流斷續導致輸出紋波增大）。
• 選型權衡因素：電感值越大：輸出紋波電流越小，對應的紋波電壓也越低，但電感的物理體積會隨之增大，串聯電阻升高，且飽和電流降低；實際選型需綜合考量輸出電流大小、紋波控制要求、設備體積限制等因素，具體參數可參考芯片數據手冊（datasheet）中的計算公式。

3. 輸出電容選型

• 選型核心：根據輸出紋波的控制要求進行選型，需重點關注電容的等效串聯電阻（ESR）、等效串聯電感（ESL）及電容容量。
• 紋波影響分析：由電容容量產生的紋波通常幅值極小，可忽略不計；等效串聯電感（ESL）產生的紋波在 300kHz~500kHz 頻率以下時，影響較小，可暫不考慮；等效串聯電阻（ESR）產生的紋波與 ESR 值及流過電容的電流成正比，且電流紋波主要為開關頻率的 n 次諧波（n 為正整數）。因此，需選擇 ESR 值盡可能小的電容，以降低輸出紋波。

三、DC-DC 電源芯片的工作原理

DC-DC 電源芯片的工作原理主要依賴電感、電容等能量存儲元件，通過這些元件的協同作用實現電流轉換。以降壓型（Buck）DC-DC 芯片為例，其核心工作原理是通過控制開關的高速通斷，調節電流流入電感與電容的過程，先儲存能量再釋放能量，最終實現電壓降低。

在這一過程中，通常采用 PWM（脈寬調制）技術控制開關的通斷周期：當開關開啟時，電流流經電感，電感將電能轉化為磁能儲存起來；當開關關閉時，電感儲存的磁能轉化為電能并釋放電流，維持輸出電壓的穩定。這種工作方式不僅能實現高轉換效率，還能有效減少輸出電壓的漣波（紋波）。

升壓型（Boost）與降壓 - 升壓型（Buck-Boost）芯片的工作原理與降壓型芯片類似，僅在開關控制邏輯與通斷時間配比上進行細微調整，從而分別實現升壓與 “升壓 / 降壓自適應” 的功能。

四、DC-DC 電源芯片的核心測試項目

為確保 DC-DC 電源芯片的性能穩定性與使用可靠性，在研發與生產過程中需開展嚴苛的測試，以下是幾類常見且關鍵的測試項目

1、電源效率測試：

電源效率是衡量電源芯片性能的核心指標之一。測試時，通過測量芯片的輸入電壓、輸入電流及輸出電壓、輸出電流，代入公式 “轉換效率 =（輸出功率 / 輸入功率）×100%” 計算效率值，以此判斷芯片在不同負載條件下的能量轉換表現。

2、負載瞬變響應測試：

該測試用于評估當負載電流突然發生變化（如負載增加或減少）時，電源芯片輸出電壓的波動幅度與恢復速度。良好的負載瞬變響應能力是保證下游電路穩定運行的關鍵，尤其適用于負載電流動態變化頻繁的場景（如處理器、射頻模塊供電）。

3、熱性能測試：

電流流經芯片時會產生焦耳熱，導致芯片溫度升高。熱性能測試通過模擬不同工作負載下的芯片溫度分布，驗證芯片在高溫環境（如設備內部密閉空間、高溫工況）下的工作穩定性，防止因過熱導致芯片性能衰減或永久失效。

4、電磁干擾（EMI）測試：

電源芯片工作時，開關的高速通斷會產生電磁噪聲，可能干擾周邊電子設備（如射頻電路、傳感器）的正常工作。EMI 測試需依據國際（如 IEC 標準）或行業相關法規，評估芯片的電磁輻射與傳導干擾水平，確保芯片符合電磁兼容性（EMC）要求。

5、短路和過流保護測試：

為驗證芯片在極端故障場景下的保護能力，需進行短路測試（模擬輸出端直接短路）與過流測試（模擬負載電流超出額定值）。測試核心是確認芯片能否在故障發生時迅速觸發保護機制（如停止輸出、進入打嗝模式），避免電路燒毀或設備損壞。

DC-DC 電源芯片在現代電子產品中扮演著不可替代的角色，深入理解其類型劃分、工作原理及測試流程，有助于優化芯片選型與電路設計，進而提升產品的性能競爭力與市場認可度。
