UWB653Pro是什么？

UWB653Pro 是一款基于 Qorvo DW3000 的 UWB 模塊，支持高精度測距、2D/3D 室內定位、高速數據傳輸和 Mesh 自組網，可實現約±10cm 的測距精度，通信距離超過 1Km，空口速率最高達 6.8Mbps。

模塊可根據需要配置為基站、標簽、數傳節點或 Mesh 中繼，支持多標簽定位、天線延遲校準、AES-128 加密（可定制 AES-256）及 11 檔發射功率調節。

與傳統需要二次開發的 UWB 芯片或模組不同，UWB653Pro 通過 USB 接口直連電腦，通過 AT 命令即可配置所有參數并保存至 Flash，將 UWB 技術的使用門檻從"芯片級開發"降低到"串口配置即可部署"——適用于工業人員定位、機器人協作、井下通信、倉儲物流、醫療定位及快速方案驗證等場景。

目錄

1. UWB653Pro能幫你做什么？
2. 核心能力總覽
3. 開箱即用：USB接口與AT命令
4. 高精度測距與校準體系
5. 室內定位系統
6. 數據傳輸性能
7. 射頻性能與功率管理
8. 通信機制與網絡管理
9. Mesh自組網
10. 數據安全
11. 功耗管理
12. 工程部署要點
13. 應用場景
14. 技術規格速查表
15. 常見問題（FAQ）

UWB653Pro能幫你做什么？

核心能力總覽

UWB653Pro 不是只做一件事的模塊。它的能力覆蓋三個層面：

并且，同一個UWB653Pro硬件可以配置為以下任意角色：

這意味著你只需備貨一個型號，就能搭建完整的測距、定位和組網系統。

開箱即用：USB接口與AT命令

UWB653Pro 內置 CH340 TTL轉USB芯片，直接插入電腦USB口供電和通信。安裝CH340驅動后，打開任意串口工具即可開始操作。

所有參數通過 AT 命令配置，無需編寫任何代碼：

更多配置命令可查閱 UWB653Pro USB口測距通信定位模塊V1.0的第九章配置命令。

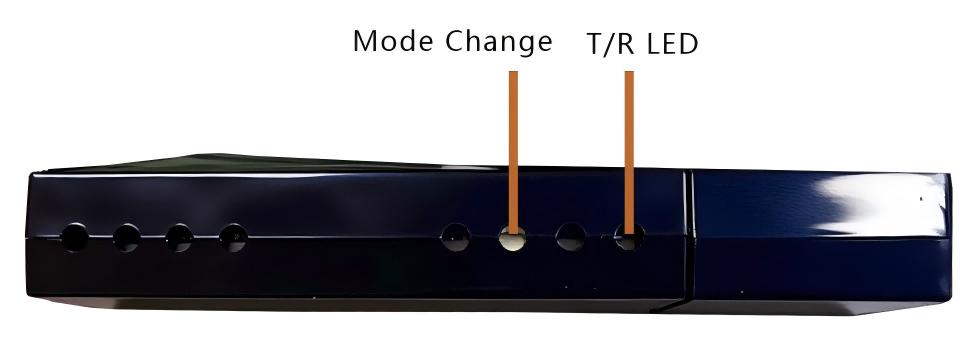

所有參數可保存到Flash，掉電不丟失。設備還配備了 Mode Change物理按鍵和LED狀態指示燈，便于在無電腦環境下切換工作模式。

高精度測距與校準體系

測距精度與方案

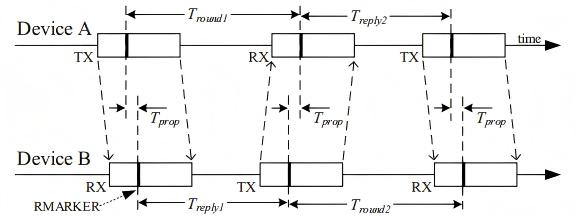

UWB653Pro 不是采用單一測距方法，而是將雙邊雙向測距（DS-TWR）和單邊雙向測距（SS-TWR）結合，并加入對端時鐘偏移修正算法，最大程度消除晶振誤差對測距結果的影響。

完整的校準入口

大部分UWB產品只標注"高精度"，并不提供校準手段。UWB653Pro提供了兩層校準機制，讓高精度在實際工程中真正落地：

天線延遲校準（ANTDELAY）：

• 參數范圍：0~65535
• 直接影響測距絕對精度
• G-NiceRF 推薦了4種天線，并提供了各自的建議值
• 使用第三方天線時可通過校準文檔手動標定

測距偏移校準（DISTOFFSET）：

• 參數范圍：-500~500cm
• 用于補償系統性偏差
• 進一步微調最終測距結果

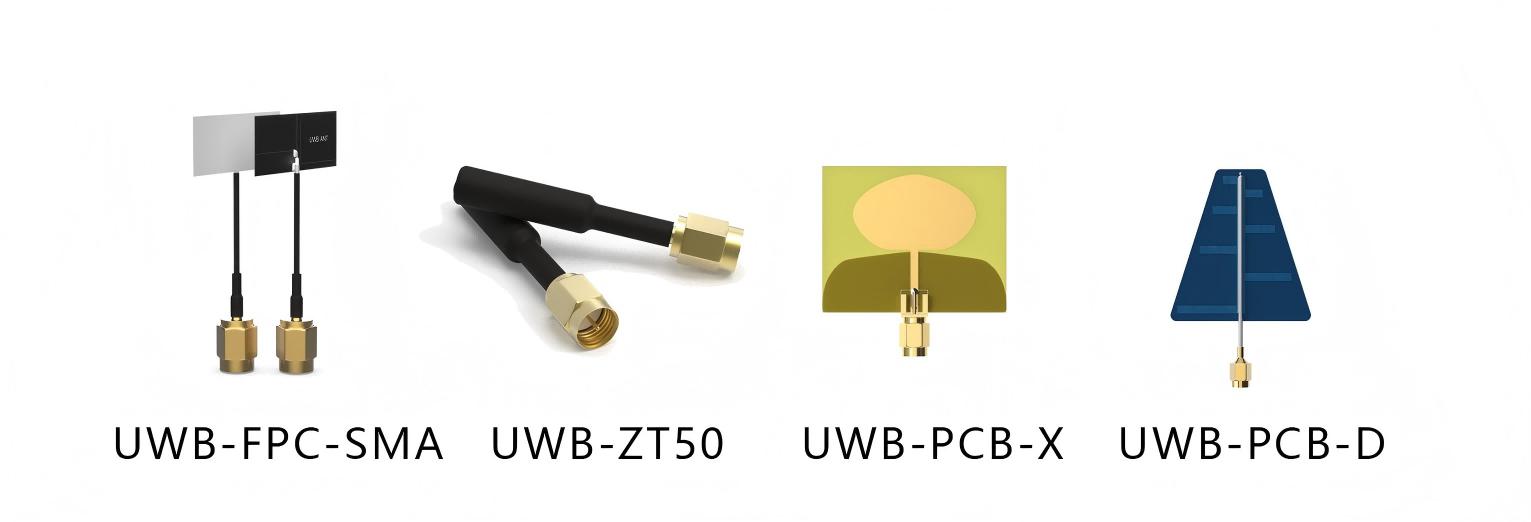

4種天線選配

用戶可根據安裝空間和性能需求靈活選擇：緊湊空間用PCB天線，開闊環境或遠距離場景用棒狀天線。每種天線都有廠家標定的延遲建議值，開箱即可獲得良好的測距精度。

室內定位系統

基站坐標可在0- 1km范圍內設置。Tag標簽依次對各基站完成測距后，輸出計算得到的x/y/z坐標，同時附帶與各基站的距離值和RSSI信號強度。

多標簽支持

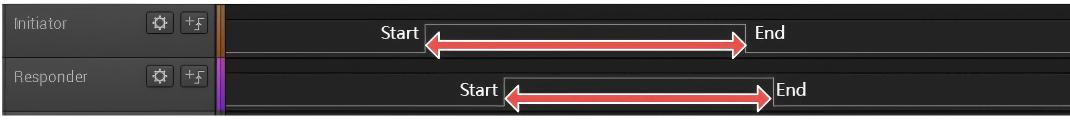

UWB653Pro支持多標簽定位。得益于毫秒級的測距速度，系統可以在短時間內對大量標簽快速輪詢：

這說明在6.8Mbps速率下，理論上每秒可對200+個標簽完成一次測距輪詢，充分滿足人員批量定位、物資追蹤等RTLS場景的刷新率需求。

數據傳輸性能

UWB653Pro不只是定位模塊，同時也是一個高速UWB數傳設備。

包長能力

基于DW3000的1023字節收發緩沖區，用戶單包可傳輸最多1012字節有效數據。這在UWB模塊中屬于高規格容量，一次能發送的數據量大，減少分包和重組的復雜度。

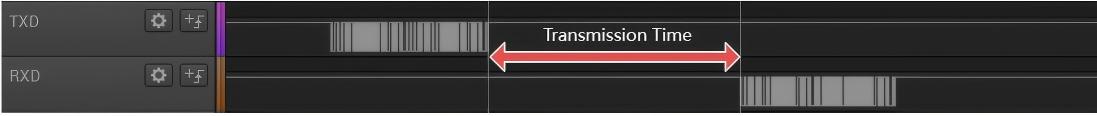

傳輸時延

UWB653Pro提供了不同包長和速率下的精確時延參考數據，便于系統進行實時性評估：

6.8Mbps：

850Kbps：

為什么1012字節比1011字節延遲更低？ 因?yàn)?012字節恰好構成單包滿幀，模塊無需等待超時即可立即發送。這個特性對需要精確控制延遲的實時系統非常有價值。

純數傳模式

除普通工作模式（同時支持命令、測距、數傳）外，UWB653Pro還提供純數傳模式：

• 不響應AT命令
• 不執行測距/定位流程
• 所有資源專注于數據傳輸
• 通過物理按鍵一鍵切換

適合需要將UWB653Pro作為透明無線串口橋使用的場景，最大化數據傳輸效率。

射頻性能與功率管理

遠距離通信能力

UWB653Pro集成了高性能射頻功放（PA），發射功率遠超普通UWB模塊（通常在10~14dBm左右）。這使得數據通信距離可達1Km以上，打破了UWB"只能近距離使用"的傳統認知。

注意： 1Km以上主要指數據通信距離。測距和定位精度會受到距離、遮擋、多徑等環境因素的影響，遠距離場景下精度可能有所下降。

11檔功率靈活調節

從 -5dBm到27.7dBm共11個檔位可選：

靈活調節功率的實際價值：

• 遠距離場景：提高功率保障鏈路
• 近距離場景：降低功率可減少多徑效應，提升測距精度
• 電池供電場景：降低功率延長續航
• 密集部署場景：降低功率減少相互干擾

通信機制與網絡管理

靈活的尋址與分組

鏈路可靠性保障

UWB653Pro內置了三層通信可靠性機制：

CCA（清晰信道評估）：發送前先檢測空中是否有其他UWB信號，避免數據包碰撞。在多模塊密集部署場景中尤為重要。

ACK（自動響應請求）：發送端可確認數據是否被對端成功接收。超時未收到ACK會返回"ACK WAIT TIMEOUT"提示，讓上層應用可以做重傳決策。

硬件級幀過濾：UWB芯片自動拒收以下無效數據——PAN ID不匹配、非本地址且非廣播、FCS校驗錯誤、非標準幀格式。減輕MCU處理負擔，提升系統整體效率。

前導碼隔離

前導碼參數可在9~24范圍內配置。使用不同前導碼的UWB模塊之間完全互不干擾，相當于在同一空間內劃分了多個獨立的UWB"頻道"。適合多套系統共存的大型部署場景。

Mesh自組網

Mesh是UWB653Pro與普通點對點UWB模塊拉開差距的關鍵能力。

工作原理

當兩個節點之間因距離過遠或障礙物遮擋無法直接通信時，可以通過中間的中繼節點轉發數據，實現間接通信。

三種Mesh角色

關鍵參數

• 最大轉發跳數：10跳（防止網絡風暴）

• Mesh模式下單包最大：1004字節
• 支持在Mesh模式下啟用AES-128加密（單包最大988字節）

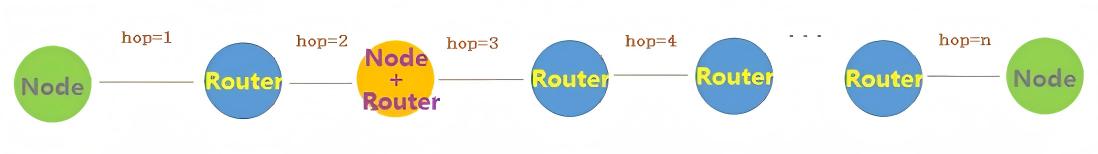

常見的連接方式

節點A無法直接到達節點C，但通過中繼B轉發，數據依然可以送達。在礦井巷道、多車間工廠、多樓層建筑等復雜環境中，這個能力可以有效解決通信盲區問題。

數據安全

標準版本支持AES-128無線加密，用戶可自定義16字節密鑰（32個十六進制字符）。加密在空中鏈路層執行，發送端加密、接收端解密，中間傳輸過程中數據無法被竊聽或篡改。

對于安全等級要求更高的行業場景（如金融、軍工、關鍵基礎設施），可聯系原廠定制AES-256加密方案。

加密開啟后，單包有效數據減少16字節（用于加密開銷），具體容量見數據傳輸性能章節的包長表格。

功耗管理

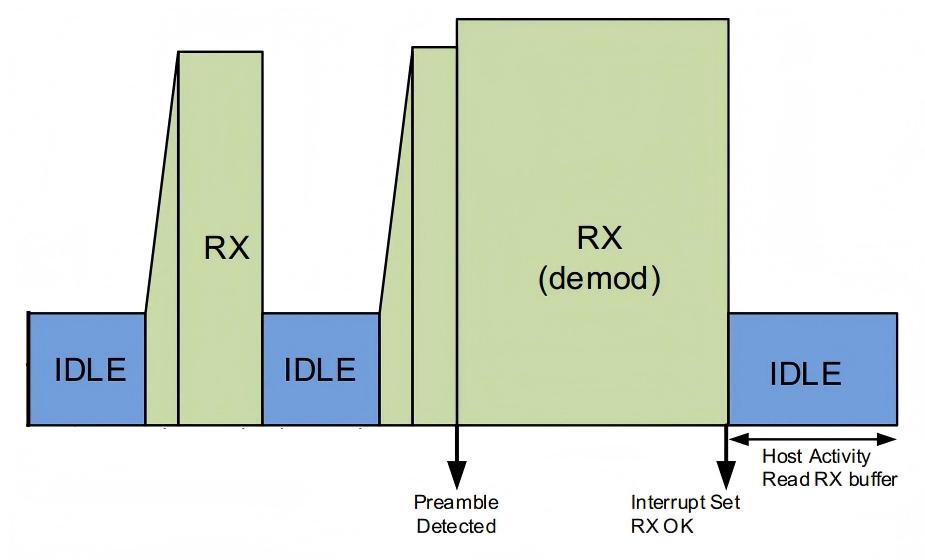

SNIFF偵聽模式

開啟SNIFF后，模塊在RX（接收）和IDLE（空閑）之間每約16μs交替切換，實現約50%的接收占空比。偵聽電流從107mA降至72mA，節省約33%。

當模塊進入測距或定位流程時，會自動切換為常開接收，確保測距精度不受影響。

功耗優化組合

對于電池供電場景，可以組合使用以下策略：

• 開啟SNIFF降低接收功耗
• 降低發射功率檔位減少發射功耗
• 不需要接收時關閉RX
• 空閑時進入休眠（<100μA）

工程部署要點

產品兼容性

UWB653Pro與UWB650Pro和UWB650功能兼容，用戶可混合搭配使用。老項目可逐步替換升級，無需一次性更換所有設備，降低了遷移成本。

工業級防護

USB接口和射頻端口均集成了ESD靜電保護器件，提升產品在工業環境中頻繁插拔和人員接觸時的可靠性。

緊湊尺寸

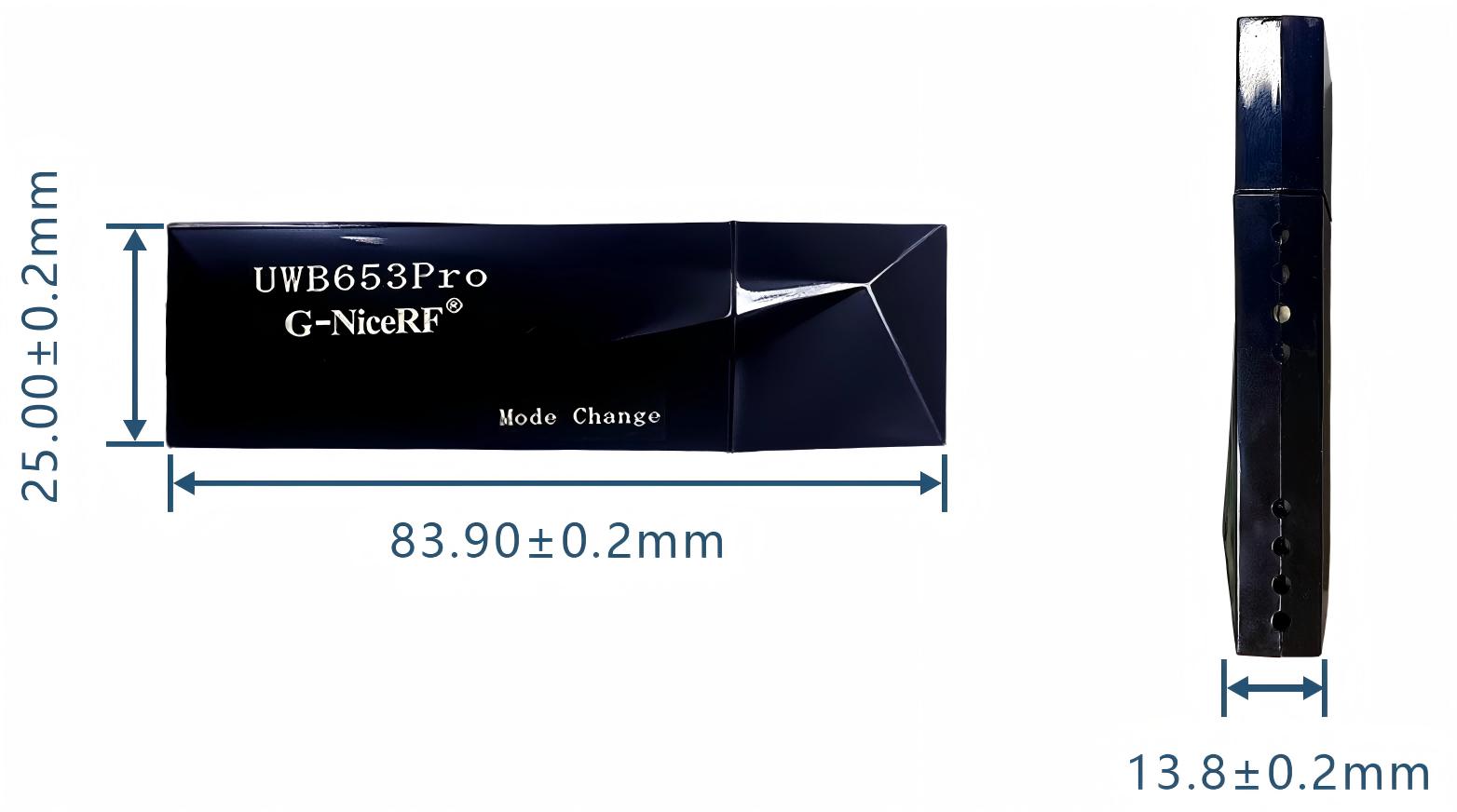

整機尺寸僅 83.90 × 25.00 × 13.8mm，類似U盤大小，便于隨身攜帶、現場測試和快速部署。

技術基礎

• core芯片：Qorvo DW3000（最新一代UWB芯片）
• 遵循標準：IEEE 802.15.4-2020
• 工作頻率：CH5（6489.6MHz）

應用場景

技術規格速查表

常見問題（FAQ）

UWB653Pro和普通UWB模塊有什么區別？

普通 UWB 模塊通常更適合嵌入式集成，通常用戶需要做接口對接和軟件開發。UWB653Pro 則采用 USB 設備形態，即插即用，內置射頻功放和 ESD 保護，并支持通過 AT 配置命令完成參數設置，可以快速驗證、演示和部署。

測距精度±10cm是始終能保證的嗎？

±10cm是在合理部署、使用推薦天線、完成校準、環境條件良好時的典型精度。以下因素可能影響精度：

• 近距離多徑效應
• 玻璃、金屬、墻體等遮擋
• 天線延遲和偏移未校準
• 基站坐標設置不準確

建議使用官方推薦天線，并根據實際環境調整天線延遲和測距偏移參數。

一套基站最多能管多少個標簽？

規格上每個 PAN ID 最多支持 65535 個設備地址。實際可同時服務的標簽數量取決于基站數量、測距輪詢頻率和刷新率需求。以 6.8Mbps 速率為例，單次測距約 4ms，一次三基站定位約需 12ms 以上，具體容量需根據實際部署計算。

Mesh中繼會增加延遲嗎？

會。每一跳中繼會增加一次轉發延遲。在10跳上限內，總延遲取決于跳數和每跳的轉發時間。對于實時性要求極高的場景，建議盡量減少跳數或優化中繼節點布局。

可以同時測距和傳數據嗎？

在普通工作模式下，模塊支持命令響應、測距/定位和數據傳輸功能，用戶可按需交替使用。如果需要最大化數傳效率且不需要測距，可以切換到純數傳模式。

AES-256加密怎么獲得？

標準固件支持AES-128加密。AES-256屬于可定制方案，需聯系廠商確認定制流程和交期。

UWB653Pro可以和UWB650Pro混合使用嗎？

可以。UWB653Pro與UWB650Pro和UWB650功能兼容，用戶可以在同一網絡中混合搭配使用不同型號的模塊。

不同前導碼的模塊之間能通信嗎？

不能。前導碼不同的模塊之間互不干擾，也無法通信。這個特性可以用來在同一空間內部署多套獨立的UWB網絡。

發射功率設到最大會不會影響測距精度？

近距離使用時，過高的發射功率可能加劇多徑效應，反而影響測距精度。建議在近距離場景下適當降低功率（如0~3檔），遠距離場景再使用高功率檔位。
