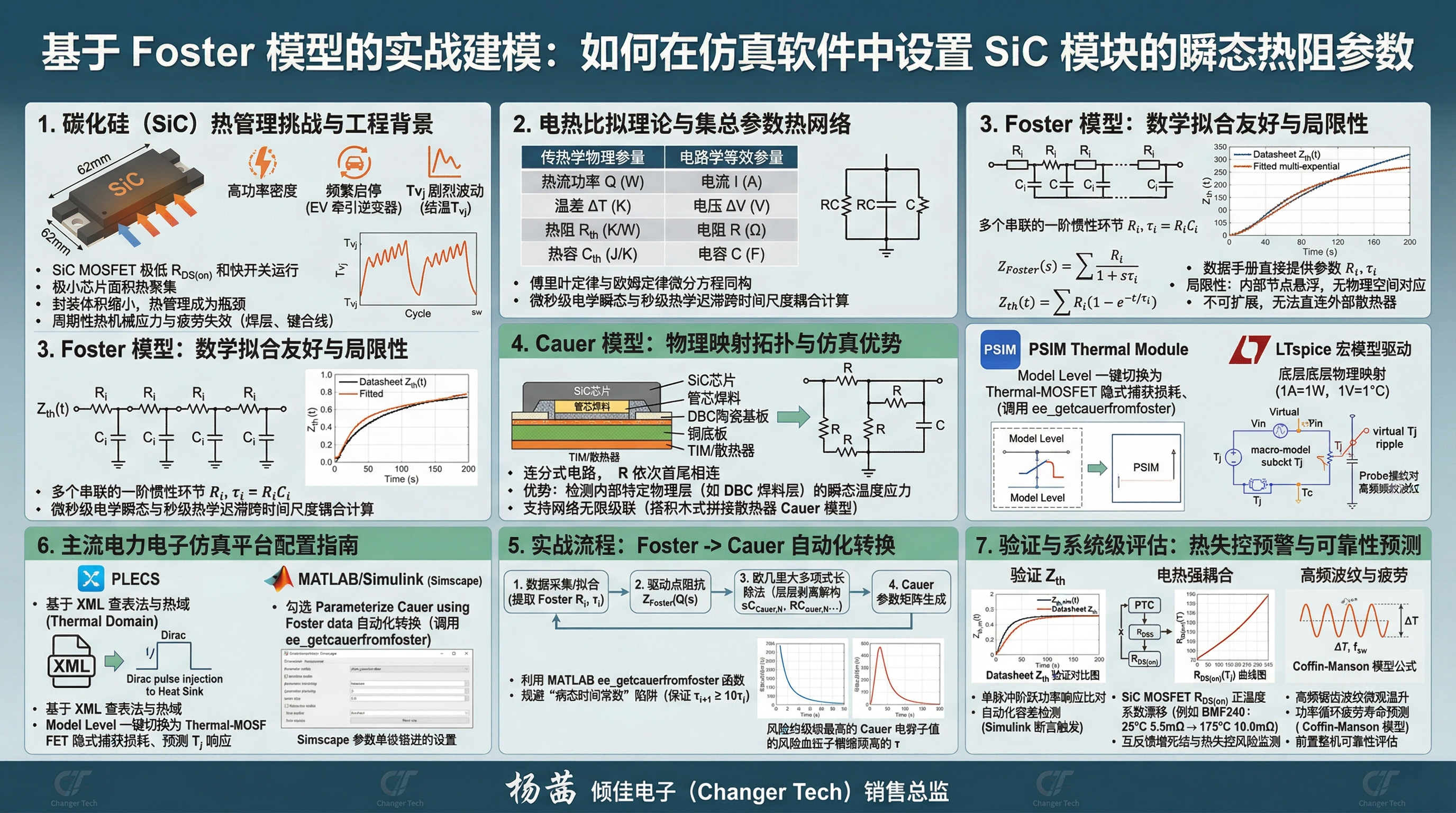

基于 Foster 模型的實戰建模：如何在仿真軟件中設置 SiC 模塊的瞬態熱阻參數

碳化硅功率模塊熱管理挑戰與瞬態熱阻抗建模的工程背景

在現代電力電子工程的宏大圖景中，半導體材料的演進正在深刻重塑電能轉換系統的物理邊界。碳化硅（Silicon Carbide, SiC）作為第三代寬禁帶半導體材料的杰出代表，憑借其高達 3.26 eV 的禁帶寬度、3.0 MV/cm 的臨界擊穿電場以及 1400 cm2/Vs 的高電子遷移率，已在電動汽車牽引逆變器、高壓直流充電樁、大容量?jī)?chǔ)能系統以及工業級不間斷電源（UPS）等領域取得了統治性地位 。與傳統的硅（Si）基絕緣柵雙極型晶體管（IGBT）相比，SiC MOSFET 能夠以極低的導通電阻（RDS(on)?）和極快的開關速度運行，從而顯著降低了系統的導通損耗與開關損耗 。然而，這種高頻、高壓和高功率密度的運行模式，不可避免地導致器件在極小的芯片面積上產生劇烈的熱量聚集 。

隨著封裝體積的持續縮小和功率密度的急劇攀升，功率模塊的熱管理問題已成為決定系統長期可靠性與瞬態過載能力的核心瓶頸 。在復雜多變的實際工況下（例如新能源汽車在城市擁堵路況下的頻繁啟停，或光伏逆變器在電網電壓跌落期間的短路耐受），SiC 芯片的結溫（Tvj?）會經歷劇烈的瞬態波動 。這種急劇的溫度梯度不僅會引起半導體載流子遷移率的降低，進而導致導通電阻的正溫度系數漂移并引發熱失控風險 ，還會對封裝內部的多種異質材料（如芯片、管芯焊料、陶瓷基板、銅底板以及導熱硅脂）產生周期性的熱機械應力 。不同材料之間熱膨脹系數（CTE）的微小差異，在長期的熱循環（Thermal Cycling）和功率循環（Power Cycling）作用下，極易誘發焊層疲勞、基板斷裂或鍵合線脫落等致命的物理失效 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

為了在產品設計初期準確預測器件的結溫波動，并對散熱系統進行最優的冗余度配置，建立高保真度的電熱聯合仿真模型（Electro-Thermal Co-Simulation Model）是必不可少的工程環節 。在這一建模過程中，瞬態熱阻抗（Transient Thermal Impedance, Zth?）是最為核心的物理表征參量 。瞬態熱阻抗完整刻畫了器件在吸收階躍功率脈沖時，熱量從硅片結區（Junction）向外部散熱環境（Ambient）或模塊外殼（Case）傳導的動態遲滯過程 。這種動態遲滯效應根源于封裝材料自身的熱容（即熱慣性），它使得器件的溫度上升并非瞬間完成，而是呈現出多指數衰減的過渡態 。

通過對瞬態熱阻抗曲線進行數學解析，仿真專家可以提取出等效的 RC 熱網絡參數，并將這些參數注入到諸如 PLECS、MATLAB/Simulink、PSIM 或 LTspice 等系統級電力電子仿真軟件中，實現微秒級電學瞬態行為與秒級熱學遲滯行為的跨時間尺度耦合計算 。在眾多等效熱網絡拓?fù)渲校現oster 模型憑借其參數提取的數學便捷性以及與器件制造商官方數據手冊的高度契合性，成為了實戰建模的首選入口 。深入理解電熱比擬理論，掌握 Foster 模型的拓?fù)涮匦约捌湎蛭锢?Cauer 模型的數學轉換機制，并精通各大主流仿真平臺的底層配置邏輯，是高級電力電子工程師必須具備的核心技能。

電熱比擬理論與集總參數熱網絡架構解析

在工程熱力學與傳熱學中，三維瞬態熱傳導的精確求解通常需要依賴計算流體動力學（CFD）或有限元分析（FEM）軟件（如 ANSYS Icepak 或 Flotherm）來求解復雜的納維-斯托克斯方程或偏微分方程組 。然而，在系統級電路仿真中，引入高自由度的 3D FEM 模型會導致計算維度爆炸，使得動輒涉及數百萬次開關周期的長時間瞬態仿真變得完全不可行 。為了在計算速度與物理保真度之間取得平衡，工程師們廣泛采用集總參數（Lumped-parameter）熱網絡模型 。

集總參數熱網絡模型建立在嚴謹?shù)摹半姛岜葦M”（Thermal-Electrical Analogy）理論基礎之上。該理論巧妙地利用了傅里葉熱傳導定律與歐姆定律、以及熱力學第一定律與基爾霍夫電流定律之間的微分方程同構性，將熱學系統中的關鍵物理量嚴格映射為電學系統中的等效參量 。通過這種跨學科的映射，成熟的非線性電路拓?fù)浞治?a href="http://www.makelele.cn/v/tag/2562/" target="_blank">算法（如 SPICE 引擎中的牛頓-拉夫遜迭代法）可以直接被調用來求解傳熱問題 。

在將實際的 SiC 功率模塊抽象為 RC 熱網絡時，業界主要采用兩種拓?fù)浣Y(jié)構：Foster 模型（部分分式電路）和 Cauer 模型（連分式電路） 。雖然這兩種模型在宏觀的輸入輸出端（即芯片結區到外殼的總體熱響應）表現出完全相同的數學傳遞函數，但其內部的拓?fù)溥B接方式、物理意義以及在實戰聯合仿真中的適用性卻有著天壤之別 。

Foster 模型的數學擬合特性與物理局限性

Foster 模型（也常被稱為部分分式電路或 π 型網絡）是一種由多個一階慣性環節（即一個電阻 Ri? 與一個電容 Ci? 的并聯組合）依次串聯而成的拓?fù)浣Y(jié)構 。對于一個 n 階的 Foster 熱網絡，其復頻域（拉普拉斯域）下的總熱阻抗傳遞函數 ZFoster?(s) 可以表示為一系列獨立極點的線性疊加 ：

ZFoster?(s)=∑i=1n?1+sRFoster,i?CFoster,i?RFoster,i??=∑i=1n?1+sτi?Ri??

其中，τi?=Ri?Ci? 被定義為第 i 個 RC 環節的熱時間常數（Thermal Time Constant） 。將該傳遞函數轉換到時域，當系統受到一個幅度為 P 的理想階躍功率激勵時，F(xiàn)oster 模型描述的結殼瞬態溫升響應方程表現為一系列自然指數衰減函數的總和 ：

Zth?(t)=PTj?(t)?Tc??=∑i=1n?Ri?(1?e?t/τi?)

Foster 模型在工程界之所以廣受歡迎，其根本原因在于其極度友好的數學擬合特性 。由于其時域響應方程是一個標準的多指數累加函數，器件制造商能夠極其輕易地利用非線性最小二乘法等數值優化算法，將實驗室中通過結構函數（Structure Function）或瞬態雙界面法測得的實際 Zth? 曲線，高精度地反向擬合為一組離散的 (Ri?,τi?) 參數 。正因如此，絕大多數全球領先的半導體廠商（如 Infineon、BASiC Semiconductor、Wolfspeed 等）在其官方數據手冊中直接提供的所謂“熱阻參數表”，無一例外地都是 Foster 模型的系數值 。

然而，在進行高級系統級熱仿真時，F(xiàn)oster 模型暴露出了嚴重的物理局限性。在 Foster 電路的拓?fù)渲?，所有的熱電?Ci? 是并聯在各自的串聯熱阻 Ri? 兩端的，這意味著電容的參考電位點是懸浮在各個抽象節點之間的，而并沒有統一連接到代表絕對零度或環境溫度的“熱地”（Thermal Ground） 。這種數學構造導致 Foster 模型的內部節點完全失去了物理空間上的對應意義。我們無法認為 Foster 模型中的某一個節點代表著芯片下方的焊料層，另一個節點代表著陶瓷基板 。更致命的是，由于缺乏正確的物理參考點，F(xiàn)oster 模型不具備網絡擴展性。在實際的三維傳熱系統中，熱量不僅需要在模塊內部傳遞，還需要通過導熱硅脂（TIM）繼續向外部的鋁制或液冷散熱器（Heat Sink）傳導 。如果工程師試圖將外部散熱器的熱網絡直接串聯在 Foster 模型的末端（即 Case 節點），將會嚴重破壞原始測量的數學邊界條件，導致求解器在計算中產生荒謬的瞬態溫度畸變，甚至?xí)诹忝}寬的高頻能量沖擊下測算出無限大的溫度突變 。

Cauer 模型的物理映射拓?fù)渑c仿真優勢

為了突破 Foster 模型的擴展性限制，Cauer 模型（也稱連分式電路、T 型模型或梯形網絡）成為了搭建完整系統級物理熱傳導路徑的終極解決方案 。Cauer 模型的結構是對一維熱傳導偏微分方程進行有限差分空間離散化的直接產物 。在該拓?fù)渲?，代表各層材料阻力的熱?RCauer,i? 依次首尾相連形成熱流的傳導主干道，而代表各層材料儲熱能力的熱容 CCauer,i? 則一端連接在主路徑的各個層間節點上，另一端被強制統一接地（即參考統一的絕對零度或環境溫度基準） 。

在數學上，Cauer 模型的各個網絡節點嚴格對應著封裝結構內部真實的物理介質層（例如：SiC 芯片層、頂部金屬化層、管芯黏結焊料層、直接覆銅 DBC 陶瓷層、模塊基板等） 。這種物理到電學的精確映射賦予了 Cauer 模型兩大無可替代的仿真優勢：首先，它允許仿真工程師在軟件中直接掛載探針（Probe），實時監測和提取模塊內部特定物理層（例如最容易發生熱疲勞老化的 DBC 焊料層）的瞬態溫度應力波動 。其次，由于所有電容都具有共同的熱力學參考點，Cauer 模型完美支持熱網絡的無限級聯 。工程師可以像搭積木一樣，將基于流體力學（CFD）計算提取出的散熱器 Cauer 熱阻參數，無縫且精確地拼接在半導體模塊的 Junction-to-Case Cauer 模型之后，從而構建出一條完整的自結區至環境（Junction-to-Ambient）的全局閉環熱阻分析鏈路 。

然而，正如硬幣的兩面，Cauer 參數的直接獲取難度極高。由于內部物理層的瞬態溫度無法通過外部無損電氣測試直接測量，半導體廠商極少會在數據手冊中直接提供 Cauer 模型參數。因此，實戰建模的標準工業流程被確立為：首先從器件數據手冊中提取 Foster 參數，隨后通過一系列嚴密的純數學矩陣算法，將 Foster 模型轉換為等效的 Cauer 模型，最終將 Cauer 模型部署到各種系統級仿真器中 。

半導體數據手冊深度解析與 Foster 熱學參數提取

在啟動任何形式的電熱聯合仿真之前，首要且最關鍵的任務是從功率半導體器件的官方數據手冊（Datasheet）中，精準地提取出用于構建初始 Foster 模型的穩態極值約束與動態衰減常數。中國本土的寬禁帶半導體領軍企業 BASiC Semiconductor（基本半導體）近年來推出了多款針對高頻及大功率工業應用的高性能 SiC MOSFET 模塊 。通過對該品牌系列產品的預發布（Preliminary）與目標（Target）數據手冊進行深度交叉解析，可以清晰地識別出高級封裝工藝對其宏觀熱力學表現的深刻影響。

基于 BASiC Semiconductor BMF 系列模塊的極值熱評估

在一份典型的工業級功率模塊數據手冊中，即使瞬態熱阻抗曲線或具體的 Foster 系數列表尚未完全公布，工程師也必須熟練掌握如何利用最大額定參數（Maximum Ratings）表中的數據，進行基礎的穩態熱阻計算與最?lèi)毫庸r（Worst-case）的粗略結溫評估。穩態結殼熱阻 Rth(j?c)? 定義了芯片核心發熱區到模塊外殼底板之間，在系統達到熱平衡后的最大溫度梯度與連續耗散功率的比值。

下表系統性地匯總了 BASiC Semiconductor 旗下 BMF 工業級全碳化硅模塊矩陣的核心電氣與熱學參數。這些數據不僅揭示了器件的絕對物理極限，更是在缺乏動態參數時，構建一階集總熱網絡進行保守?zé)嵩O(shè)計的唯一基石：

從上述龐大的矩陣數據中可以推導出若干關鍵的二階熱學洞察。首先，穩態熱阻 Rth(j?c)? 的物理公式為 Rth(j?c)?=PD?Tvjop??TC??。對于 BMF160R12RA3 模塊，代入數據計算得 414W175°C?25°C?≈0.362 K/W ，這與其在后續表格中官方標定的極值 0.29 K/W 存在裕度偏差，表明制造商在制定最大耗散功率極限時，往往采用了更為保守的熱降額（Derating）安全系數。其次，隨著模塊額定電流從 60A 躍升至 540A，其穩態熱阻呈現出從 0.70 K/W 劇降至 0.077 K/W 的指數級收斂趨勢 。這種近乎十倍的導熱效能提升，除了得益于多芯片并聯（Multi-chip parallel）有效增加了硅片的總熱交換面積外，更核心的機制在于高級封裝材料的引入。例如，高端模塊 BMF540R12MZA3 采用了氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板以及純銅底板（Copper Baseplate） 。Si3?N4? 不僅擁有優異的熱導率，其極高的機械斷裂韌性還能完美吸收由功率循環（Power Cycling）產生的熱應力，極大延長了模塊的壽命預期 。此外，內置的 NTC 溫度傳感器以及耐高溫的 PPS（聚苯硫醚）塑料外殼材料，進一步增強了模塊在 175°C 惡劣環境下的機械完整性與過溫保護的靈敏度 。

瞬態熱阻曲線的數字化與非線性回歸優化技術

然而，靜態的熱阻數據僅僅描述了熱力學時間軸上的無窮遠點（t→∞） 。在實際的高頻逆變控制中，短路脈沖的持續時間往往在微秒級（μs），而車載牽引負載的波動周期多在秒級（s）。為了精確模擬這些瞬態過程，工程師必須獲得全頻段的瞬態熱阻抗 Zth?(t) 曲線。

在某些預發布（Preliminary）版本的數據手冊中，制造商可能僅提供了一條打印在對數坐標系上的 Zth? 響應圖表，而隱去了具體構成該曲線的 (Ri?,τi?) Foster 參數表 。此時，必須依靠逆向工程手段，將圖像數據轉化為數字模型，整個流程通常分為數字化采集與非線性回歸兩個階段：

第一階段：曲線數字化重建 (Data Digitization) 由于瞬態熱阻跨越了從微秒到數百秒的數個數量級，其橫坐標強制采用對數軸（Logarithmic Scale）。工程師需利用專業的光學數據讀取軟件（例如開源工具 WebPlotDigitizer）導入數據手冊中的高清圖像 。通過精確定位對數軸的邊界基準點，軟件能夠自動沿著 Zth? 曲線進行顏色追蹤或通過手動點擊，密集地提取出一系列離散的二維坐標點數組 (tk?,Zth,data?(tk?))。在采樣策略上，必須保證在時間對數軸上實現均勻的等距采樣，以確保既能捕獲極短時間尺度下的芯片特征，又能兼顧長時間尺度下陶瓷基板和銅底板的熱慣性擴散特征。

第二階段：基于約束的多目標非線性回歸擬合 獲取離散數組后，提取 Foster 模型實質上轉化為一個多維參數的非線性最優化問題（Nonlinear Regression） 。對于一個常規的四階（n=4）Foster 模型，其數學目標是尋找一組最佳的 R1?,R2?,R3?,R4? 與 τ1?,τ2?,τ3?,τ4? 組合，使得擬合函數產生的理論曲線與數字化采集的真實曲線之間的誤差平方和（SSE）或均方絕對誤差（MAE）達到全局極小值 。其數學目標函數構造為：

E(R_i, tau_i) = sum_{k=1}^{M} left^2

在實際操作中，這種復雜的優化過程可以通過多種跨界工具實現：

Microsoft Excel Solver（規劃求解）技術：在輕量級的工程場景下，可以巧妙地利用 Excel 的 Solver 附加組件 。通過在表格中列出 tk? 與 Zth,data? 列，并根據初始猜測的 Ri?,τi? 計算出理論 Zth? 列，最后設定一個計算兩列偏差平方和的目標單元格。啟動 Solver 后，選擇“廣義簡約梯度法（GRG Nonlinear）”或“演化算法（Evolutionary）”，設置目標單元格為“最小值”，將可變單元格指定為各階 Ri? 和 Ci? 。必須添加嚴格的物理約束條件：即各階熱阻之和必須等于穩態熱阻（∑Ri?=Rth(j?c)?），并且所有元件值必須為正數（Ri?>0,τi?>0）。

高級編程自動化提取：在大規模批處理或處理帶有嚴重噪聲的數據時，基于編程語言的高級庫展現出壓倒性?xún)?yōu)勢。例如，可以使用 Python 中專門針對熱阻提取開源的 PyRth 庫 ，或者利用 MATLAB 的非線性曲線擬合函數（如 lsqcurvefit） 。這些工具允許用戶注入更復雜的權重矩陣，對穩態區和極短瞬態區分配不同的擬合優先級。

規避病態時間常數的陷阱 在執行數值擬合時，有一個極為隱蔽但極具破壞性的工程陷阱被稱為“病態時間常數”（Ill-conditioned Time Constants）現象 。由于 Foster 模型的本質是一系列指數衰減函數的任意線性組合，只要兩個不同階次的時間常數（例如 τ3? 和 τ4?）數值極其接近，數值求解器便可以輕易地將原本應該由一個階次承擔的權重任意拆分給這兩個階次，而不會改變總體曲線的形狀 。

這種數學上的冗余（Redundancy）在純 Foster 響應下并無大礙，但一旦準備將其轉換為 Cauer 模型并連接到龐大的系統級熱網絡中時，災難便會發生。極其接近的時間常數對會在向 Cauer 連分式轉換時引發強烈的矩陣病態化計算，導致推導出的某些物理 Cauer 電容值異常龐大甚至趨于無窮 。例如，在某知名品牌 IGBT 的故障案例中，由于 τ3? 與 τ4? 參數粘連，轉換出的等效 Cauer 熱容高達 25 MJ/K——這相當于多達 65 噸純銅的驚人熱慣量 。如此荒謬的物理參數將導致仿真系統徹底喪失對瞬態熱流的響應能力。因此，在設置回歸算法的約束邊界時，必須人為強制添加階次分離約束，即保證相鄰階次的時間常數至少跨越半個或一個數量級（例如 τi+1?≥10τi?），從而從根源上保障后續向物理拓?fù)滢D(zhuǎn)換的穩健性。

高階數學變換：Foster 到 Cauer 模型的連分式展開算法

當無缺陷的 Foster RC 參數集成功提取后，接下來的核心挑戰是將其轉化為具有物理拓?fù)湟饬x、允許在各個節點之間插入探測探針、并支持與外部散熱器無限級聯的 Cauer 模型梯形網絡 。這一轉換過程絕非簡單的數值映射，而是建立在嚴格的線性時不變（LTI）系統理論之上的復頻域驅動點阻抗（Driving-point Impedance）等效變換 。

從系統辨識的角度來看，一個具有 N 階 RC 環節的 Foster 熱網絡，其在拉普拉斯域（s 域）的阻抗傳遞函數 ZFoster?(s) 可以表達為 N 個有理分式的和 ：

ZFoster?(s)=∑i=1N?1+sRFoster,i?CFoster,i?RFoster,i??=Q(s)P(s)?

通過嚴密的代數通分運算，可以將上述求和表達式轉化為兩個高階多項式之商，其中分子 P(s) 是一個關于復頻率 s 的 N?1 階多項式，分母 Q(s) 則是一個 N 階多項式 。

而作為梯形拓?fù)浯嬖诘?Cauer 網絡，其驅動點阻抗在數學上天然呈現為一種嵌套的連分式（Continued Fraction Expansion, CFE），具體表現為 Cauer II 型結構 ：

ZCauer,N?(s)=sCCauer,N?+RCauer,N?+sCCauer,N?1?+RCauer,N?1?+?+RCauer,1?1?1?1?1?1?

要使得 ZFoster?(s)≡ZCauer,N?(s) 在全頻段內恒成立，必須采用歐幾里大多項式長除法（Euclid Long Division Algorithm） 對前述的傳遞函數進行層層剝離解構 。該算法的迭代推導過程是一套精妙的降階邏輯，其具體步驟如下：

初始反轉與第一次長除（提取第一級熱電容） ：由于 Cauer 網絡的最高階入口特征是由并聯在輸入端的電容決定的，因此首先取 ZFoster?(s) 的倒數，得到網絡入口的總熱導納 Y(s)=P(s)Q(s)?。此時，分子是一個 N 階多項式，分母是 N?1 階多項式。對 Y(s) 執行多項式長除法，得到的商項必然形如 s?K，這個系數 K 即代表著 Cauer 網絡最外層（最靠近熱沉或環境的一端）的熱電容 CCauer,N?。除法運算后剩下的余式部分，則是一個新的分子階數小于分母階數的真分式，記為 P(s)Qremainder,1?(s)? 。

二次反轉與第二次長除（提取第一級熱阻） ：將上一步產生的余式部分再次進行倒數翻轉，重新轉化為阻抗表達形式 Z1?(s)=Qremainder,1?(s)P(s)?。對此阻抗函數再次執行長除法運算，由于經過上一次翻轉，此時分子多項式的階數又恰好比分母多項式高一階。長除法產生的常數項商即為 Cauer 網絡最外層的串聯熱阻 RCauer,N?。同樣地，該步驟也會產生一個新的余式多項式 。

遞歸收斂：如此反復交替地執行“取倒數 -> 多項式長除 -> 提取商值（交替獲得電容與電阻參數） -> 針對余式取倒數”的循環迭代操作。隨著算法的深入，多項式的階數逐次降低（剝離），直至最終的余式收斂為零。在此過程中提取出的一連串交替商值序列，便是從外至內（或從內至外，取決于長除法的最高次冪/最低次冪排列順序）完整映射的物理拓?fù)鋮?shù)對：CCauer,N?,RCauer,N?,CCauer,N?1?,RCauer,N?1?,…,CCauer,1?,RCauer,1? 。

在實際的工程操作中，針對 4 階及以上的模型執行手動符號多項式長除是極其耗時且極易引入計算偏差的。因此，業界通常會借助高度自動化的計算工具來實現這一矩陣算法的封裝落地。例如，工程師可以利用 MathCAD 編寫自定義的 Stack 迭代循環函數程序來自動完成連分式的“商+余數”剝離 ；在 MATLAB 平臺上，也存在通過調用 Control System Toolbox 或者 Symbolic Math Toolbox 進行閉式解析（Closed-form expression）轉換的成熟開源實現（如 File Exchange 上的轉換腳本庫） 。而在更為前沿的工作流中，現代高級電力電子仿真平臺（詳見下文針對 Simulink 的解析）已經將這一繁雜的算法隱藏于底層代碼的靜默調用之中。

主流電力電子仿真平臺中的熱域建模流徑與參數注入指南

隨著參數的成功提取與格式轉換，核心戰場轉移至具體的仿真軟件平臺。不同的系統級仿真器在處理?yè)p耗注入、熱網絡構建以及電熱強耦合補償?shù)牡讓訖C(jī)制上存在著顯著的方法論差異 。以下對四款在工業界占據統治地位的軟件工具的實戰配置流徑進行深度剖析。

PLECS：基于 XML 查表法與熱域（Thermal Domain）的高效評估

PLECS（Piecewise Linear Electrical Circuit Simulation）是一款專門針對系統級電力電子拓?fù)涠疃葍?yōu)化的仿真神器。與傳統關注半導體底層載流子運動物理方程的 SPICE 模擬器截然不同，PLECS 創造性地采用了基于參數查表法（Look-up Table）的獨立熱域（Thermal Domain）架構，從而能夠在宏觀系統時間尺度下實現極速的損耗預測與溫度追蹤 。

在 PLECS 中配置 SiC MOSFET 的瞬態熱模型遵循一套標準化的嚴謹流程：

XML 熱描述文件庫的構建與導入：PLECS 使用專屬的 .xml 格式文件來統一管理器件的熱學畫像（Thermal Description） 。如果器件供應商（如 onsemi 或 Wolfspeed）已經提供了官方支持的 PLECS 模型庫，工程師只需在軟件的 Preferences（偏好設置）菜單下的 Thermal 選項卡中，將包含 .xml 文件的本地文件夾路徑添加至 Thermal description search paths 搜索目錄列表中，并點擊 Rescan 按鈕刷新庫文件緩存，即可將其無縫綁定至原理圖的通用半導體器件符號上 。

熱編輯器（Thermal Editor）的高級定制：對于諸如尚未提供官方 PLECS 模型的 BASiC BMF 系列模塊，工程師可以通過內置的向?qū)Чぞ撸–urve Import Wizard）新建一個空的熱描述文件 。在該編輯器中，需手動錄入器件在不同結溫、電壓條件下的導通壓降特性曲線（用于計算導通損耗），以及極其關鍵的開關能量損耗曲面（即 Eon? 和 Eoff? 隨通態電流 ID?、母線電壓 VDC? 及柵極電阻 RG? 的多維映射關系） 。

Foster 系數參數化界面的輸入：在熱編輯器的 Thermal Impedance（熱阻抗）配置窗口中，PLECS 提供了極其直觀的參數化界面，允許工程師直接填入通過前期擬合獲取的各階 Foster Ri? 與 Ci?（或 τi?）參數對 。PLECS 會在后臺智能處理這些參數，無需用戶在原理圖層面手動搭建外圍的 RC 電路。

電熱網絡的拓?fù)溟]環與 Dirac 脈沖能量注入：在原理圖搭建階段，開啟器件模塊的熱引腳顯示后，需要將該引腳吸附放置在特定的“散熱器組件”（Heat Sink）之上 。在 PLECS 的底層求解邏輯中，其對開關損耗的處理機制堪稱精妙：在每一次器件發生開通或關斷動作的極短瞬間，軟件會捕捉此刻前后的阻斷電壓與傳導電流，去 XML 庫中插值計算出對應的單次開關能量 Eon?/Eoff?，隨后將這股能量轉化為一個數學上的狄拉克型沖擊脈沖（Dirac-type energy impulses，即脈寬為零、幅度為無窮大的理想能量流），瞬間注入到其內部構建的熱網絡模型中 。

系統級傳熱路徑的無限拓展：PLECS 中的 Heat Sink 模塊等效于器件 Junction-to-Case 熱阻抗的末端殼溫（Case）收集節點 。為了模擬整機的真實運行環境，工程師必須在 Heat Sink 模塊與代表環境基準溫度的恒溫源（Ambient Temperature）組件之間，進一步插入額外的熱阻（Constant Thermal Resistance）和熱容模塊（Thermal Capacitor），以精確表征外部導熱硅脂與強制風冷/液冷散熱排的附加物理散熱能力，從而構成完整的空間跨度熱回路 。在這一拓展連接過程中，由于 PLECS 在其底層已通過內置算法將用戶輸入的 Foster 參數隔離處理或轉化為穩健的形式，極大程度上規避了單純 Foster 網絡直連電容邊界導致的數據發散問題 。

MATLAB/Simulink (Simscape) ：高度集成的物理多域連分式重構

在功能更為包羅萬象的 MATLAB/Simulink 平臺上，依托于其專用的物理網絡建模工具箱 Simscape Electrical，構建碳化硅模塊的瞬態電熱模型能夠?qū)崿F(xiàn)更深層次的跨物理域多變量耦合聯動與底層定制 。

Simscape 框架的獨特之處在于它直接面向物理方程式建模。在 Simscape / Foundation Library / Thermal 庫中，官方專門提供了相互獨立、涇渭分明的 Foster Thermal Model 和 Cauer Thermal Model 兩種核心傳熱路徑模塊 。

若僅關注單管的本征結溫特性而無需外接任何冷卻裝置，工程師可直接拖拽部署 Foster Thermal Model 模塊。通過屬性檢查器（Property Inspector）的參數（Parameters）設置面板，以數組（Vector）的形式輸入提取到的原始熱力學信息，例如將 “Thermal resistance data” 填為 [0.00311 0.008493 0.00252 0.00288]，并將 “Thermal time constant data” 同步配置為 [0.0068 0.0642 0.3209 2.0212] 。

自動化 Cauer 轉換引擎（核心亮點） ：MathWorks 的開發團隊敏銳地察覺到了 Foster 模型不可串聯外部熱容部件的工程痛點，并在 Cauer Thermal Model 模塊中整合了一項具有劃時代意義的“黑科技”。在該模塊的高級配置選項中，設計了一個名為 Parameterize Cauer model using Foster coefficient data 的關鍵布爾型復選開關（Boolean Checkbox） 。一旦工程師勾選此選項并喂入原始的 Foster Ri? 與 τi? 數組列表，Simulink 的底層求解器會在仿真模型啟動初始化（Initialization）的瞬間，靜默調用強大的內部數學函數 ee_getcauerfromfoster 。該函數內置了完整的拉普拉斯域歐幾里大多項式長除法（Euclid long division algorithm）連分式展開算法 。系統能夠全自動、無縫且極速地將抽象的 Foster 參數解析重構為具有真實物理層級意義的 Cauer 熱阻和熱容參數矩陣，徹底免除了用戶手動推導或編寫腳本轉換矩陣的繁重智力負擔。這使得該模塊在暴露出供外部連接的端口（Port B）時，能夠完美無誤地向下串聯任意復雜的散熱器與冷卻液流體物理網絡模型，并保持?jǐn)?shù)值求解的絕對穩定 。

在配置邊界條件時，需結合 Initial Targets 設定各個物理節點的初始預期溫度狀態分布（Vector of thermal mass temperatures），配合 Thermal Reference 熱地元件和以開爾文（K）為單位的理想控制溫度源（Controlled Temperature Source）確立環境基準 。此外，通過選用如 Half-Bridge (Ideal, Switching) 等模塊，系統能夠在器件發生開關跳變的時刻抽取等效能量并轉化為熱脈沖，驅動整體電熱聯動網絡精密運行 。

PSIM 熱模塊 (Thermal Module)：專為變換器架構定制的極簡評估流

隸屬于 Altair 公司的 PSIM 仿真器專為電力電子拓?fù)浣Y(jié)構與電機控制策略分析而生，其自帶的附加組件“熱模塊”（Thermal Module）致力于剝離繁雜的原理圖搭建細節，提供最直接、最輕量級的損耗分析手段 。

在使用 PSIM 評估高頻逆變器中的 SiC 動態熱耗散時，其操作流徑體現出極簡主義的工程哲學：

XML 設備的構建與導入：與 PLECS 類似，PSIM 支持使用 XML 格式文本文件作為元器件特征數據庫載體。工程師可利用其內置的 PcdEditor 設備數據庫編輯器加載舊版的 .dev 格式文件并將其無縫轉化為新版的 .xml 模型配置 ，或者從 Rohm、Wolfspeed 等廠商獲取現成的高保真 PSIM 模型庫 。Foster 熱阻抗鏈參數（Junction-to-Case）被作為器件的內秉核心屬性被完全封裝在該 XML 模型內部 。

底層拓?fù)浼?jí)別無縫切換：在構建好諸如三相電壓源型逆變器（3-ph Inverter）的系統級主原理圖后，工程師無需對強電回路拓?fù)渥鋈魏卧鰟h改動。只需雙擊打開逆變器橋臂模塊的參數對話框，尋找一個名為 Model Level 的下拉選擇控制框 。在此處，只需將模型運行級別從默認僅處理低頻特性的平均模型（Average）或不計損耗的理想模型（Ideal），一鍵切換為高級的 Thermal-MOSFET 等級，并鏈接至事先定義好的 SiC 器件庫文件 。

基于標志位的隱式數據收集：在舊版 PSIM 歷史中，采集功率損耗往往需要在復雜的電路節點中笨拙地串聯各類專屬物理電流表以提取導通（Pcond?）和開關（Psw?）能耗量 。但在最新版的架構中，熱 Cauer/Foster 轉換及其計算邏輯被徹底封裝化抽象（abstract away complexity），用戶僅需在屬性面板中勾選對應的顯示與監控標志位（Flags），系統便能在后臺算法級隱式捕獲跨周期交變的瞬態損耗熱流，并利用內部的熱網絡結構，極其高效地預測出不同母線工況、不同 PWM 死區約束下的微觀結溫響應，而在絕大多數情況中無需縮小整個控制系統的仿真步長（Time-step），從而兼顧了系統分析的高頻特征覆蓋面與仿真速度極限 。

LTspice 宏模型驅動：底層物理映射下的高頻結溫波紋探測

相較于上述三款側重于系統宏觀平均化行為的工具，LTspice 作為經典的 SPICE 衍生平臺，是探究電路深層寄生參數耦合、高頻電磁干擾（EMI）關聯響應以及開關瞬態尖峰特性的終極利器 。

在 LTspice 架構中運行電熱仿真，高度依賴于諸如 Wolfspeed、Microchip 等前端芯片制造商所提供的高度復雜的加密級 .SUBCKT 行為級宏模型（Behavioral Macro Models） 。這些模型在常規的柵極（Gate）、漏極（Drain）、源極（Source）主電流端口之外，創新性地外延出了兩個極其特殊的虛擬引腳：結溫端口（Tj?）與外殼參考端口（Tc?） 。 在純粹的 SPICE 數值模擬環境中，熱力學與電學完全通過底層的電壓電流方程等價映射關聯：模型內將開關動作導致的各種復合損耗聚合為等效的電流信號持續注入到 Tj? 節點中（1 安培對應 1 瓦特耗散），而 Tj? 節點相對地電位的電壓值便絕對等同于其實際絕對溫度（1 伏特對應 1 攝氏度溫標） 。 如果用戶需要在 LTspice 中自定義特異性的 Foster 模型結構，可以直接在畫布上，于 Tj? 端口和 Tc? 端口之間，手工繪制多組相互串接的并聯電阻電容元器件組（其中電阻阻值的數值代表 Ri?，電容的容值代表 Ci?=τi?/Ri?） 。在 Tc? 引腳的末端則連接一個固定恒定電壓源以表征環境背板的測試恒溫條件 。這種直接的底層級（Device Level）模擬框架不涉及宏觀系統的能量脈沖等效平均機制，因此能夠以最高保真度原汁原味地還原出由于線路中雜散電感（Stray Inductance, Lσ?）所誘發的嚴重開通/關斷電壓過沖震蕩現象，以及這種微秒級震蕩對結溫高頻細微波紋產生的連鎖反饋疊加影響 。

SiC 瞬態熱阻模型的深度驗證策略與整機熱邊界系統級評估

在經歷了一系列從數據表讀取、光學數字化、數學回歸提取、連分式拓?fù)滢D(zhuǎn)換到跨軟件平臺參數注入的漫長復雜鏈路后，絕不可將構建好的最終仿真模型直接盲目運用于整機逆變系統工況測試之中。中間任何一個數學假設偏差或拓?fù)溴e(cuò)誤都會導致災難性的結論偏差。因此，在開啟復雜的工程探索前，必須建立一套標準化的模型驗證（Model Verification）圍欄機制，證明數字孿生體（Digital Twin）在其熱阻抗特征包絡上與真實的物理器件保持絕對對齊 。

單脈沖階躍功率響應的閉環追溯與斷言驗證

最嚴謹且直接的驗證手法，是利用仿真平臺完整地復現一遍器件制造商當年制定數據手冊時所采用的“單脈沖瞬態熱阻抗測試”（Single Pulse Transient Thermal Impedance Test）實驗場景（例如基于 JEDEC JESD51-1 標準的規范測算） 。

邊界基準搭建：在仿真軟件（如 PLECS 或 Simulink）中確立模塊的外殼環境溫度（Tc?）為一個明確的定值基準，例如 25°C（298.15K），以屏蔽外界冷卻流體波動引入的噪音干擾 。

階躍激勵植入：利用理想熱流源模塊（如 Constant Heat Flow 恒定熱流元件）或等效的恒定受控電流源，直接跳過器件的電氣屬性查表，向 SiC 模塊模型的核心發熱部位（Junction 熱節點）注入一個能量精確可控的強階躍恒定功率，比如直接注入幅值為 P=100W 的階躍方波激勵 。

時域監測與重構比對：?jiǎn)?dòng)寬時間跨度的瞬態時域仿真追蹤。將溫度監測探頭（Probe / ThermoSensorExtractor）掛接在結溫測點上，記錄結溫響應曲線 Tj?(t) 。仿真結束后，利用重構公式 Zth,sim?(t)=PTj?(t)?Tc?? 反算獲得仿真域的系統瞬態熱阻抗序列，并將其放置于半對數坐標系中，與數據手冊上的原始參考曲線進行透視重疊對標 。

自動化容差檢測技術：為了剔除人為觀察誤差，在 Simulink 等高端控制系統驗證平臺中，可調用特殊的 Check Step Response Characteristics（階躍響應特征檢查）斷言模塊 。工程師可以通過該控制單元精準配置允許的上升時間、建立時間、超調量以及包絡容錯界限（Bound）邊界。在模擬進程中，一旦各階時間常數在跨域計算中發生畸變導致軌跡逃逸出公差走廊，系統將觸發回調警報甚至即刻終止仿真（Stop simulation when assertion fails），從而確保熱建模流程的百分百可靠性驗證 。

嚴苛過載工況評估與基于電熱強耦合的失控預警

在確保證基礎的瞬態響應波形完全吻合后，該基于 Foster 演化而來的 Cauer 物理網絡即可被推向最為嚴酷的動態負載周期評估矩陣之中，全面探索 SiC 系統的安全護城河邊界。

短路耐受與瞬態熱極限突破 在微秒級的突發短路（Short Circuit, SC）測試中，SiC MOSFET 將發生退飽和（Desaturation），導致漏源電壓承受高壓母線電位的同時，短路大電流流經通道，瞬間爆發出足以融毀器件的數千瓦級別的恐怖脈沖尖峰功耗 。在這種時間跨度極短（甚至小于 τ1? 極點常數）的尺度下，真正主導溫升峰值截面的不再是模塊宏觀封裝的導熱能力，而是芯片有源區頂部薄膜金屬化層（Top Metallization）以及碳化硅材料本身本征熱容（Heat Capacity）極其微小的吸熱與擴散能力 。基于精準提取底層微秒級 RC 常數的瞬態仿真，能夠定量化測算芯片在外部硬件電路短路保護邏輯（如 DESAT 監測電路觸發）介入延時期間的溫升斜率軌跡，明確判定結溫是否會在幾微秒內飆升穿越材料熱破壞紅線。

電熱互鎖強耦合反饋機制（Electro-Thermal Strong Coupling Feedback） 真實的碳化硅功率器件并非靜態的獨立系統，其底層電磁載流子的漂移運動受制于強烈的宏觀熱致效應反饋。隨著工作周期的進行，SiC 材料的晶格聲子散射效應（Lattice Phonon Scattering）劇烈增強，使得內部載流子遷移率斷崖式下降，直接導致器件宏觀的漏源極導通電阻（RDS(on)?）隨著溫度的爬升表現出極強的正溫度系數（Positive Temperature Coefficient）漂移趨勢 。 在基本半導體的產品參數中，我們能夠清晰捕捉到這種衰退痕跡：對于采用先進封裝的 BMF240R12E2G3 模塊，在標準 240A 導通電流下，當結溫處于 25°C 時其典型端子等效導通電阻僅為 5.5 mΩ，然而一旦系統長時間運行使得結溫惡化攀升至設計極限 175°C 附近時，該電阻值將翻升近一倍達到 10.0 mΩ 。 在包含溫度依存選項（Temperature Dependence / Parameterization）的復雜多域協同仿真框架中（例如在 Simulink 環境中啟用 Use an I-V data point at second measurement temperature 特性配置） ，這種物理阻值的惡化將即刻引發額外的附加歐姆導通損耗增量，而這部分多出的新增熱流又會被重新灌入熱網絡并被傳遞，促使結溫以更高的加速度螺旋上升并反噬電氣性能。這種閉環的“互反饋增益死結”作用，能夠原生態地重現極限條件約束下的半導體“熱失控（Thermal Runaway）”熔毀全過程災難風險，其測算結果是確立大型整機安全降額容差紅線的絕對硬性指標保障 。

高頻鋸齒波紋應力與疲勞壽命預測（Reliability Assessment） 有別于低頻傳統器件，碳化硅平臺的高開關工作頻率在百千赫茲（kHz）級別肆意狂飆。此時，在結區節點將會觀測到建立在宏觀環境慢衰減溫度爬坡線之上、伴隨開關 PWM 脈動同頻共振且極為微小的溫度高頻鋸齒波紋擾動（Temperature Ripple） 。結合聯合仿真精準捕獲分析這些微觀且連續的 ΔT 波動峰值波谷差，進而將其輸入如基于熱致疲勞形變學理推演構建的 Coffin-Manson 應變壽命數學解析模型，能夠直接從軟件數據終端輸出功率模塊焊縫及鍵合線體系隨時間衰減的動態退化疲勞因子指數，大幅度前置并壓縮新型動力逆變平臺的可靠性預測周期（Power Cycling Lifetime Prediction），極大提升了新一代電力電子系統的產品化迭代效率及其長期經濟價值底限評估可信度 。
