本文介紹了集成電路的背面供電技術的原理、類型、優勢和挑戰。

隨著晶體管密度逼近極限，傳統前端供電（Front-side Power Delivery）導致的 IR Drop（電壓降）和布線擁擠已成為性能殺手。

BSPDN 通過將電力傳輸網（PDN）從晶圓正面移至背面，實現了信號與電力的物理分離。本文將基于四種演進路徑，解析BSPDN.

背面供電（BSPD），也被稱為背面供電網絡（BSPDN）或背面供電過孔（BPV）技術，是一項半導體制造創新。它將芯片的主供電網絡從晶圓正面（即晶體管和信號互連層所在的一側）轉移到了晶圓的背面。

這種方法能夠?qū)崿F(xiàn)更高效的電力傳輸，減少布線擁塞，并提升性能、能效和可擴展性——對于 2nm 及更先進的工藝節點而言，這一點尤為重要。

在傳統的半導體設計中，電源軌和信號布線都是在晶體管層上方的正面金屬層中實現的。隨著特征尺寸不斷縮小以及晶體管密度的增加，這些布線層變得日益擁塞，從而產生了電阻和電容瓶頸。

BSPDN 技術通過背面過孔（有時稱為電源過孔）將電力直接從晶圓背面?zhèn)鬏數娇拷w管層的埋入式電源軌，從而實現了供電網絡與信號網絡的分離。

信號布線依然完全保留在正面，但這釋放了金屬走線資源，縮短了信號路徑，并降低了延遲。

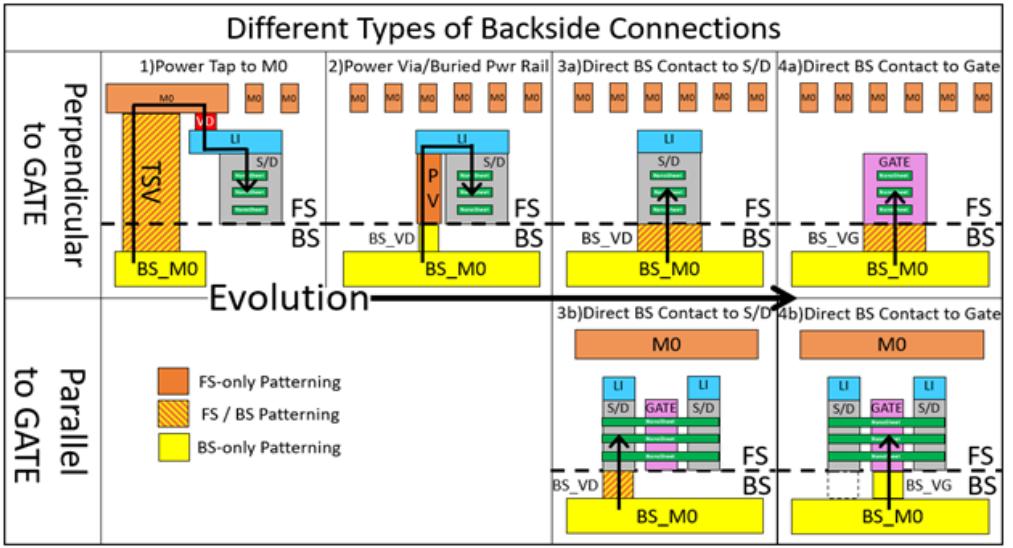

Different Types

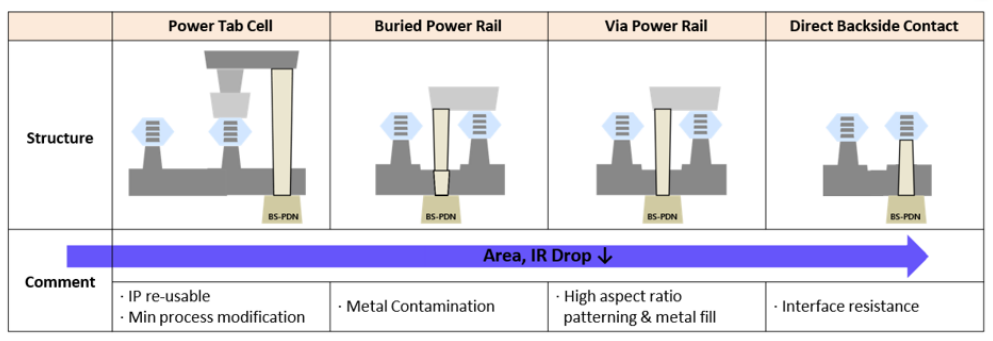

背面連接從“間接”到“直接”的四個階段，這代表了工藝復雜度的逐步提升和寄生電阻的持續降低。

1 Power Tap to M0

物理機制：這是最原始的形式。電力從背面金屬層 (BS_M0) 通過粗大的硅通孔 (TSV) 傳輸?shù)秸骓攲咏饘?，再逐層向下傳遞。

局限性：TSV 占用空間巨大（Micron 級別），嚴重阻礙了晶體管縮放，且路徑過長，壓降改善有限。

2 Power Via

物理機制：這是目前 2nm 節點的主流方案（如 Intel PowerVia）。在晶體管下方埋入電源軌 (BPR)，通過較小的垂直通孔 (PV) 直接與背面金屬連接。

優勢：大幅釋放了正面金屬層 (FS M0-M3) 用于信號布線。據 IMEC 數據顯示，這種架構能帶來 10% 以上的性能增益，主要源于布線擁擠度的降低。

3 Direct BS Contact to S/D

物理機制：這是更為激進的方案，背面通孔不再經過 BPR，而是直接接觸 NanoSheet（納米片）晶體管的源極/漏極 (S/D)。

挑戰：這要求極高的晶圓減薄技術（需減薄至數百納米以內）和精準的背面套刻（Overlay）精度。

4 Direct BS Contact to Gate

物理機制：極致的演進，背面金屬直接驅動?xùn)艠O (Gate)。

應用場景：主要用于特定的邏輯控制或靜態隨機存儲器 (SRAM) 單元優化，以實現極致的單元高度壓縮。

關鍵技術優勢

降低 IR 壓降：電力通過從背面到晶體管的更短、更粗的金屬路徑傳輸，降低了電壓降，從而允許更高且更穩定的工作頻率。

釋放正面布線資源：隨著電源線移至背面，正面有更多的布線軌道可用于信號傳輸，從而減少了擁塞和導線長度。

提高能效：供電網絡（PDN）電阻的降低以及信號線電容的減少，降低了整體功耗（包括靜態功耗和動態功耗）。

更好的電源完整性：更低的電壓噪聲（電壓暫降）允許減小電壓保護帶，從而提高性能和可靠性。

增強 3D 集成潛力：在 3D 堆疊和芯粒（Chiplet）系統中，為正面凸塊/微凸塊區域騰出了空間，可用于高密度的裸片間互連。

挑戰與展望：晶圓減薄與散熱

BSPDN 雖然解決了供電問題，但也帶來了新的工程難題：

晶圓強度：背面加工需要將晶圓減薄到極致，這使得晶圓變得像紙一樣脆弱，極易破碎，對載體晶圓鍵合 (Carrier Wafer Bonding) 工藝要求極高。

熱失控風險：由于背面被大面積金屬層覆蓋，傳統的散熱路徑被改變。因此系統級設計必須考慮如何在封裝層中整合更高效的背面冷卻方案。
