模擬前端（AFE）芯片是光模塊中承擔信號調理、放大與監測等關鍵功能的模擬芯片，直接影響鏈路性能和功耗水平。在高速率傳輸中，它需要輸出極低的噪聲以確保激光器輸出的信號不受干擾，這在400G/800G/1.6T等高速光模塊中尤為重要。

同時，AFE芯片內部集成的多路ADC可以對激光器的電流/電壓和輸入信號功率等進行精準檢測，確保整個光模塊安全可靠的運行。

帝奧微推出旗艦級光模塊AFE芯片DIO10904，憑借其突破性的IDAC性能（支持400mA大電流輸出、120mV低headroom）、卓越的噪聲性能、豐富的數字功能和高可靠性設計，為光通信市場帶來了全新的選擇。

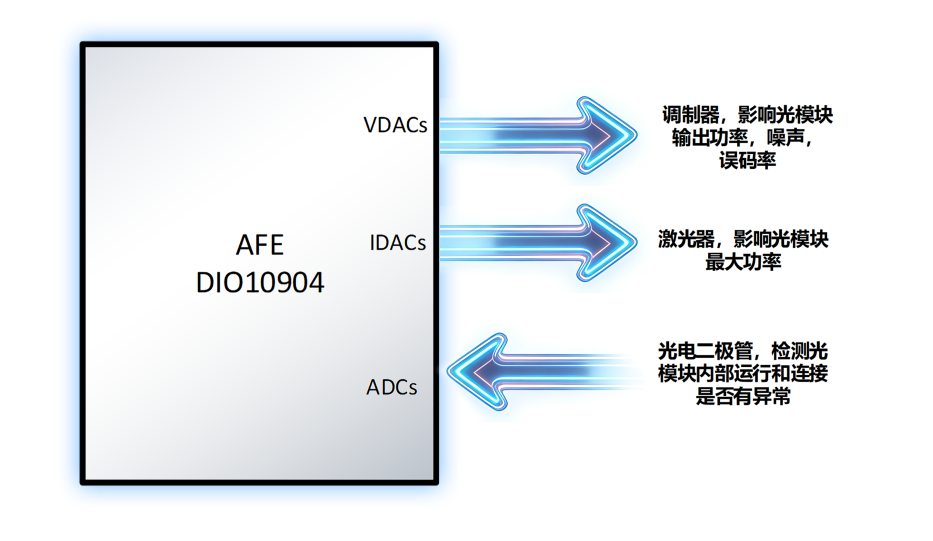

模擬前端（AFE）芯片應用框圖

DIO10904的設計特點

1.支持400mA大電流輸出

DIO10904的IDAC支持可編程的0~200mA和0~400mA兩種輸出電流范圍，400mA的大電流輸出能力使DIO10904能夠輕松驅動各類高功率激光器，滿足800G及以上高速光模塊的嚴苛需求。更為重要的是，DIO10904在200mA輸出時的headroom僅120mV，較行業常規300mV降低60%，其優勢為：

更低的功耗損耗：每通道節省約36mW功耗，有助于光模塊整體能效提升

更小的電源壓降：支持更低的PVDD電壓輸入，降低系統電源設計難度

更強的電流驅動能力：支持400mA，滿足高功率激光器的嚴苛需求

更優的熱性能：降低芯片發熱，提升系統可靠性

2.卓越的噪聲性能與溫度穩定性：

基于內部高性能VREF

DIO10904采用創新的低噪聲帶隙基準電路架構，實現了行業領先的噪聲性能以及溫度穩定性：

VDAC輸出噪聲：40μVpp（0.1Hz-10Hz），噪聲密度400nV/√Hz@1kHz

IDAC輸出噪聲：9.5μApp（0.1Hz-10Hz），噪聲密度34nA/√Hz@1kHz

內部基準：2.5V輸出，初始精度±0.2%，溫度系數20ppm/°C

3.豐富的數字功能：

48槽位可編程序列器

DIO10904內置強大的數字功能模塊，為系統設計提供極大靈活性：

48槽位可編程序列器：支持自定義ADC通道轉換順序和頻率

可編程閾值檢測：每通道獨立設置上下閾值，支持0-127 LSB遲滯配置

多種報警功能：ADC超限、溫度超限、電源故障等全方位監控

靈活的接口：支持SPI（20MHz）和I2C（400kHz）雙接口，自動檢測協議

4.高可靠性設計：

優化散熱與完善ESD保護

DIO10904采用優化的封裝和電路設計，確保芯片在嚴苛環境下穩定運行：

工作溫度：-40°C至125°C，滿足工業級應用需求

超小封裝：WLCSP（2.365mm×2.365mm），比市場主流方案緊湊15%以上

獨立IDAC電源：每通道獨立PVDD供電，優化功耗分布

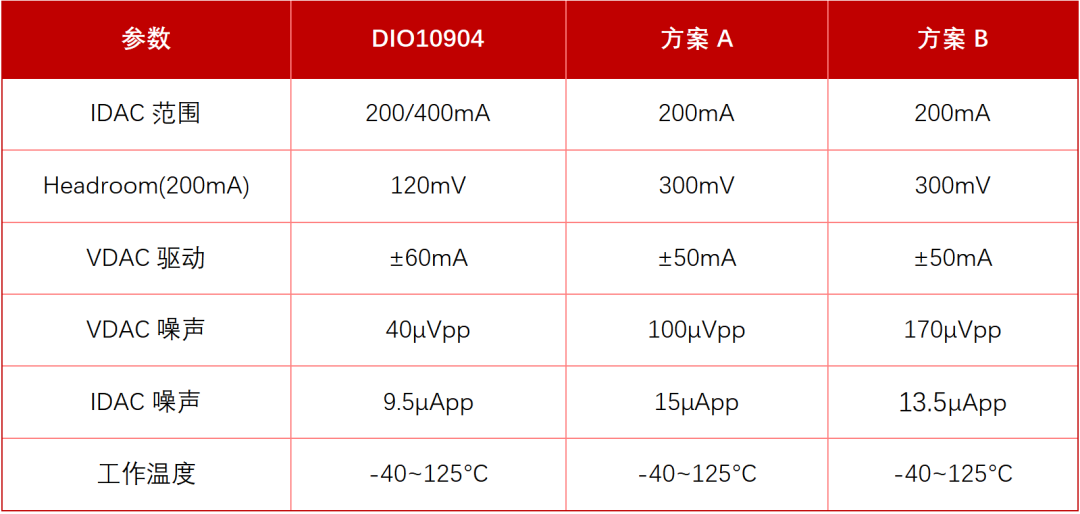

和主要競品對比：

總結

隨著硅光（Silicon Photonics）大規模發展，DIO10904的小尺寸和高集成度具有明顯優勢。硅光芯片通常需要多通道光調制器控制，DIO10904集成多通道VDAC和IDAC于一體，大大減少了硅光模塊的芯片數量和PCB占用面積，是硅光應用的理想之選。

DIO10904憑借其卓越的性能和優化的功耗特性，能夠有效支持400G/800G/1.6T光模塊在數據中心內部互聯中的應用，同時也適用于城域光通信網絡中的高速光傳輸應用。

未來，帝奧微將繼續致力于為客戶提供創新的模擬芯片解決方案，助力光通信產業的發展!
