在工業可視化、智慧城市、智慧能源等 3D 場景中，高保真氣象效果是提升沉浸感、實現虛實融合的關鍵能力。依托圖撲軟件 HT 平臺的幀動畫技術，可實現全類型氣象場景的精細化模擬：

• 晴天：還原陽光明媚與光照通透的天空環境。
• 陰天：模擬云層覆蓋下的漫射光照氛圍。
• 雨天：營造細雨綿綿到大雨傾盆的全周期雨景效果。
• 極端天氣：實現暴風雪、沙塵暴等強對流天氣的高沉浸感模擬。

氣象模擬不僅提升視覺體驗，更能實現虛擬場景與真實氣象數據的實時聯動，是數字孿生虛實映射的重要能力。

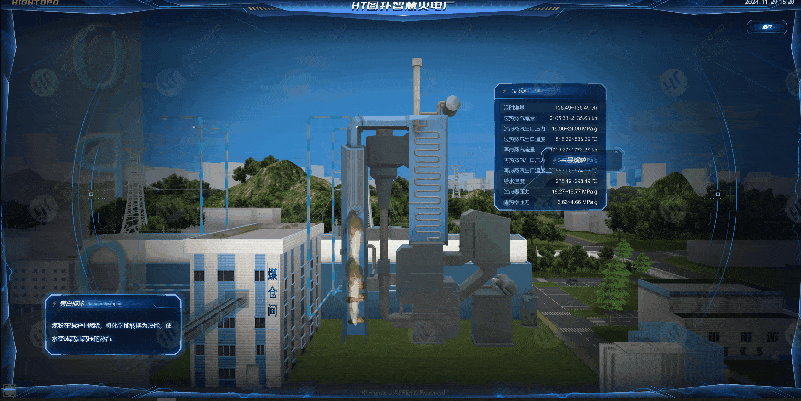

虛實聯動的核心，在于實時氣象數據接口的標準化接入、數據解析與場景指令的聯動映射。當真實氣象監測數據發生變化時，3D 虛擬場景可同步完成全要素狀態校準。例如真實園區氣象設備監測到降雨時，孿生場景會實時渲染雨滴下落動畫，并同步調整天空盒色調、環境光照強度、地面材質屬性等效果，讓遠程用戶直觀感知現場氣象動態。

HT Drawing 幀動畫組件

實現高保真氣象效果模擬，首先需要完成氣象動態素材的前置制作。設計師針對不同氣象類型，制作序列幀切片或 GIF 動效，在 2D 層面對云層演化、雨滴軌跡、雪花飄落、沙塵擴散等效果進行精細化設計。再通過圖層疊加技術，將 2D 氣象序列幀在虛擬空間全景平鋪，與 3D 場景深度融合，實現 2D 與 3D 視覺體系的無縫銜接，保證氣象效果的空間透視一致性與視覺真實感。

HT 內置 Drawing 組件庫提供了低代碼/零代碼的工程化實現方案，包含多樣化數據展示、錄入功能及豐富圖表庫。

其中“ht.drawing.frame”幀動畫組件支持可視化配置，快速落地序列幀動畫，無需復雜代碼開發。同時組件開放全維度屬性配置，可通過幀間隔精準控制動畫播放速率，適配不同氣象場景的動態節奏，大幅降低氣象動畫開發門檻。

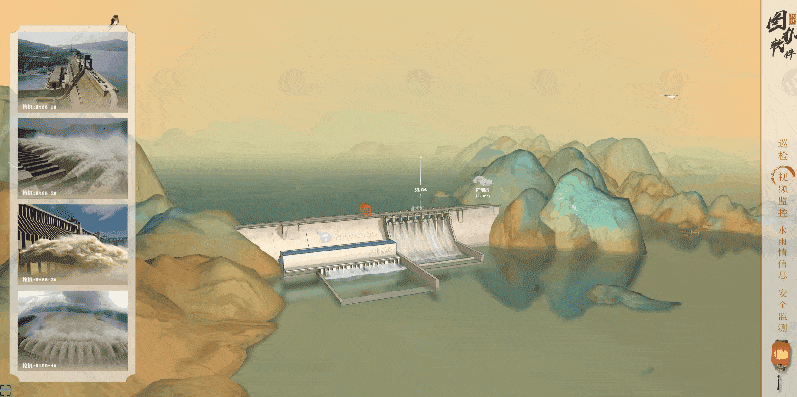

為讓氣象模擬更符合自然演化規律，開發人員可基于幀動畫技術，對 2D 氣象序列幀進行程序化調度與切換。通過精準時序控制，可實現連貫流暢的氣象全周期動態模擬，例如完整還原降雨從零星細雨、雨勢增強、大雨傾盆，到雨勢衰減、雨停云散的全過程，大幅提升虛擬氣象的真實度與 3D 場景的交互沉浸感。

使用動畫切換圖片幀

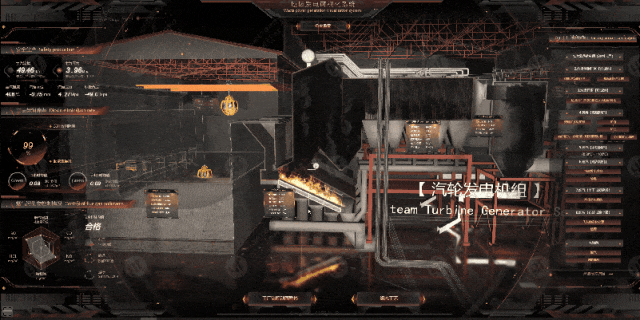

幀動畫技術是 HT 提升可視化表現力的核心手段。除氣象模擬外，還可廣泛用于火焰躍動、煙氣擴散、設備運轉等動態效果，強化場景的視覺沖擊力與真實感。

注意事項

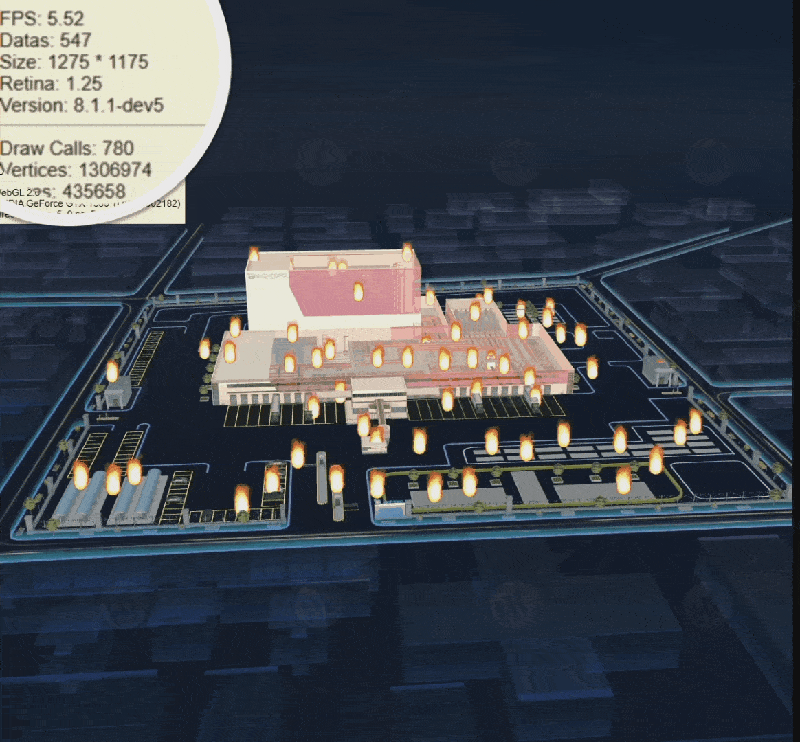

在 3D 場景中， 不推薦直接使用“ht.drawing.frame”組件實現幀動畫。該組件作為自定義組件，基于 Canvas 2D 繪制原理，需通過每一幀刷新生成貼圖并繪制到畫布，會占用較多性能，而場景面板通常開啟緩存以避免頻繁刷新，這與幀動畫需要持續刷新的特性存在沖突。

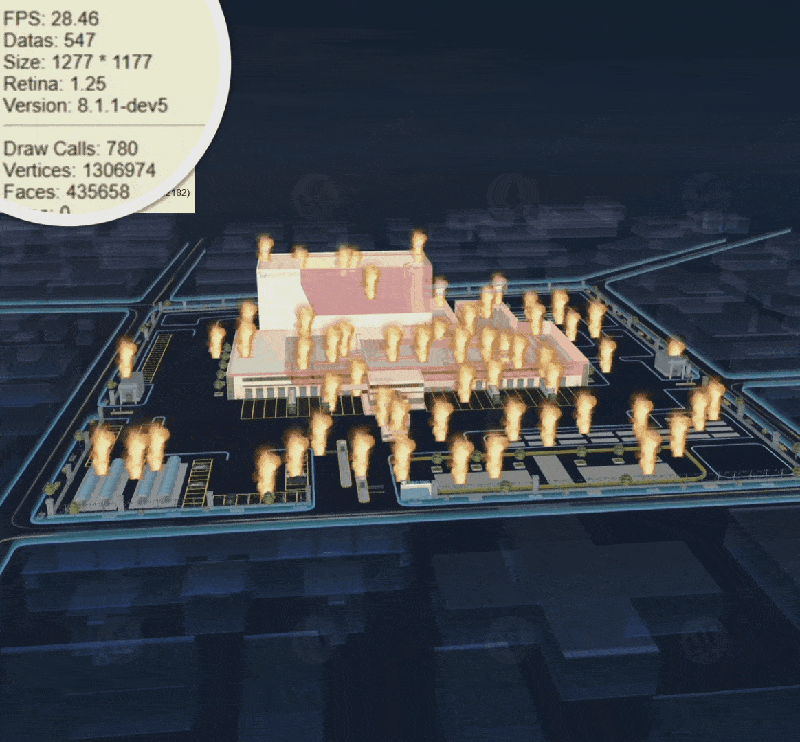

針對 3D 場景內的幀動畫需求， 圖撲軟件官方推薦使用“ht.Default.startAnim(animConfig)”動畫調度接口。該方案通過直接切換節點貼圖資源，省去 Canvas 逐幀繪制與貼圖生成環節，大幅降低渲染開銷，保證復雜場景下動畫流暢運行。

以火焰動畫為例，核心代碼如下：

const fireImages = [
    "assets/火焰/fire_up_01.png",
    "assets/火焰/fire_up_02.png",
    ....
    "assets/火焰/fire_up_26.png",
    "assets/火焰/fire_up_27.png"
]
let flag = 0;
// 獲取已存在的火焰節點，也支持使用代碼創建火焰節點
var fire = dm.getDataByTag('fire')
ht.Default.startAnim({
    frames: Infinity,
    interval: 50,
    easing: function (t) {return t;},
    action: function (v, t) {
        flag++;
        if (flag >= fireImages.length) {
            flag = 0
        }
        fire.s('shape3d.image', fireImages[flag]);
    }
});

通過結合多幀的連續圖像，可創造出自然且流暢的動畫效果，有效強化場景交互體驗。此外，幀動畫技術可與各類動畫技術深度融合、協同發力，打破單一動態呈現的局限，為 HT 項目賦予更豐富的層次質感與動態張力。

幀動畫憑借靈活的序列幀設計與精準時序控制，成為圖撲軟件 HT 可視化項目的核心視覺能力。結合完善的動畫體系與性能優化方案，可打造高沉浸、高真實感的數字孿生場景，是實現虛實融合與創意表達的重要技術支撐。
