在工業自動化、醫療設備、新能源、化工制藥等領域，流量傳感器是流體系統中不可或缺的“感知器官”。它負責精確測量液體的流速或流量，為過程控制、能耗監測、質量追溯提供關鍵數據。

然而，市面上的液體流量傳感器種類繁多，工作原理各不相同。面對超聲波、渦街、渦輪、電磁、熱式、齒輪……這些技術名詞，很多人難免困惑：它們到底有什么區別？我的應用場景該選哪一種？

本文將從技術原理出發，系統介紹七種主流液體流量傳感器的特點與適用場景。在技術原理的闡述中，我們將結合奧松電子的實際產品案例——一家在MEMS智能傳感器領域擁有超過二十年技術積淀、并已進入全球主流流量傳感器供應商行列的國內代表性企業，幫助讀者建立清晰的選型思路。

一、超聲波流量傳感器：非接觸測量的首選

技術原理

超聲波流量傳感器利用超聲波在順流和逆流方向傳播的時間差來計算流速。傳感器安裝在管道外部或內部，但不與液體直接接觸。

核心特點

• 非接觸式測量：傳感器不與液體接觸，無壓損、無污染風險
• 雙向測量：可同時測量正向和反向流量
• 精度高：在潔凈液體中可實現高精度測量
• 適用于腐蝕性液體：因為不接觸介質，特別適合酸、堿等腐蝕性流體

適用場景

• 醫療器械：透析設備、體外循環系統
• 生物制藥：超純水輸送、反應釜進料
• 半導體制造：高純度化學品輸送
• 化工行業：腐蝕性液體的非接觸測量

奧松電子相關產品

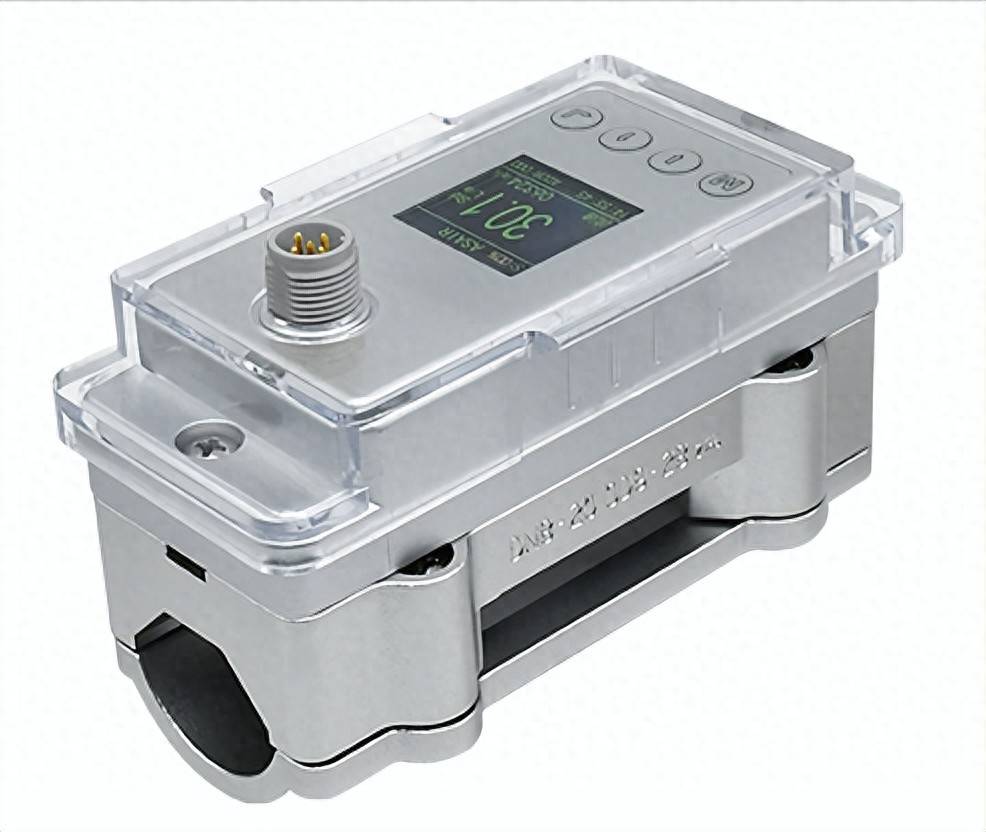

奧松電子的AFU1系列超聲波液體流量傳感器采用夾持式安裝方式，傳感器無需接觸液體，特別適用于腐蝕性液體以及對衛生清潔度要求高的場合，可應用于半導體、醫藥、化工生產過程的流量檢測，以及清洗行業、飲料行業等場景。其核心優勢在于非侵入式測量帶來的介質兼容性和低維護成本。

二、渦街流量傳感器：無運動部件的可靠選擇

技術原理

渦街流量傳感器基于“卡門渦街”原理工作。當流體流經非流線型阻流體時，會在其下游交替產生穩定的渦旋。渦旋的頻率與流體的流速成正比，通過檢測頻率即可獲得流量值。

核心特點

• 無運動部件：無可動機械結構，無磨損，可靠性高，維護成本低
• 壓損小：對流體的阻力小，適用于對系統能耗敏感的場景
• 耐污染：即使流體中含有微小顆粒，也能保持穩定的輸出

適用場景

• 工業自動化：設備冷卻水監測、潤滑系統流量監控
• 熱計量系統：能效管理數據采集
• 化工制藥：加藥過程中的微量調節與精準控制
• 商用設備：智能飲水機、凈水系統

奧松電子相關產品

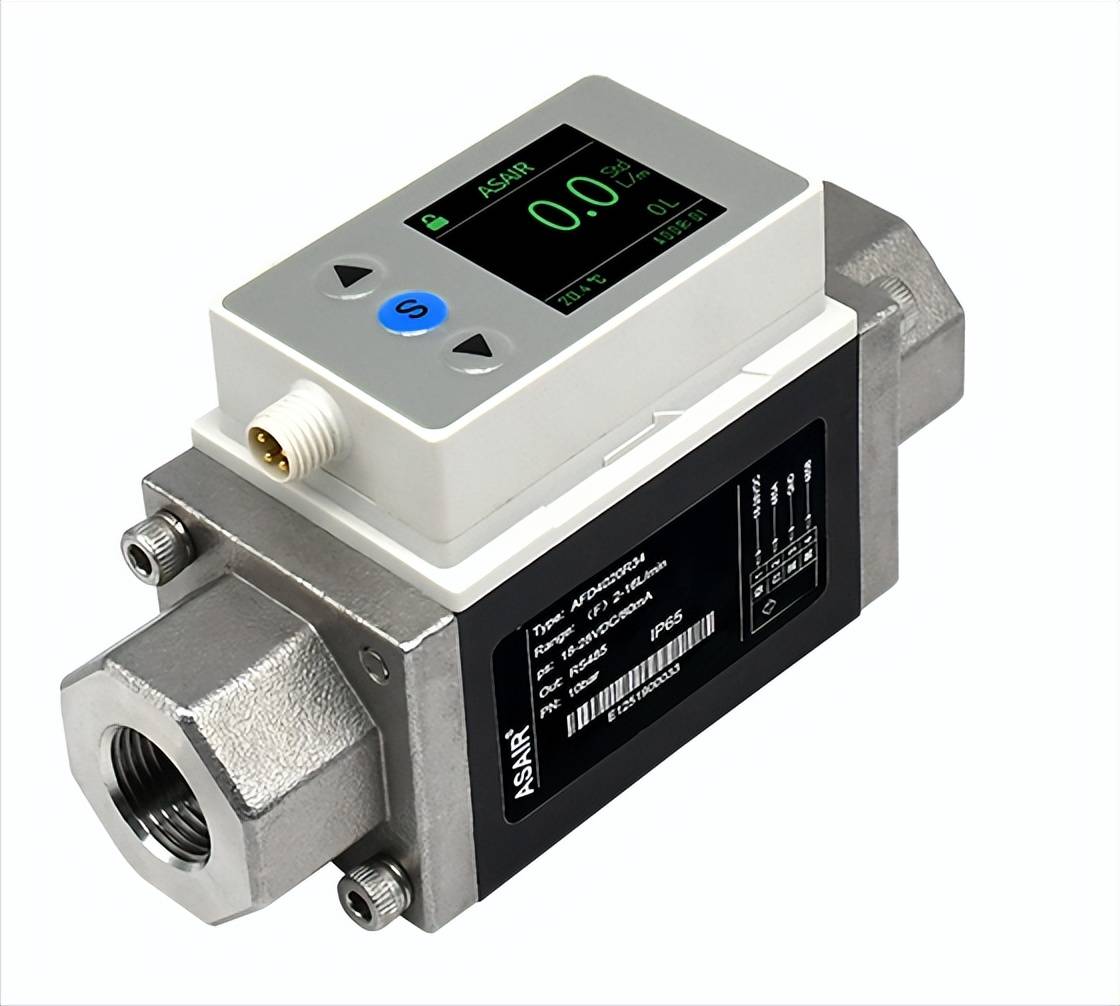

渦街流量傳感器是奧松電子的核心技術領域之一，擁有超過二十年的技術積淀。AFD系列渦街液體流量傳感器中，AFD4系列和AFD5系列覆蓋了從微小流量到大流量的廣泛需求。AFD2系列則專為家電、醫療行業設計，適用于熱水器、暖通流量檢測、醫療液體流量檢測等場景。

2025年，奧松電子的“多模態智能渦街液體流量傳感器”系列榮獲“廣東省名優高新技術產品”稱號，其創新項目也在省級科技創新與質量管理成果評比中斬獲獎項。該系列在傳統渦街技術基礎上集成了溫度、壓力等多參數感知能力，內置微處理器進行信號融合與自診斷，代表了渦街技術向智能化發展的方向。部分型號還集成了針閥調節功能，可直接通過閥門開度調整流量，尤其適合化工加藥、實驗室儀器等對流量穩定性要求極高的場景。

三、渦輪流量傳感器：快速響應的經典方案

技術原理

渦輪流量傳感器利用流體推動渦輪葉片旋轉，渦輪的轉速與流體流速成正比。通過電磁感應或光電方式檢測渦輪轉速，即可換算為流量值。

核心特點

• 響應速度快：對流量變化反應靈敏，適用于動態工況
• 精度高：在量程范圍內可實現較高測量精度
• 結構成熟：經典的流量測量方式，應用經驗豐富
• 需要潔凈介質：渦輪對介質清潔度有一定要求，雜質可能影響轉動

適用場景

• 石油化工：定量加注、燃油計量
• 實驗測試：臺架測試、流量標定
• 水處理：工藝過程控制
• 食品飲料：灌裝計量

奧松電子相關產品

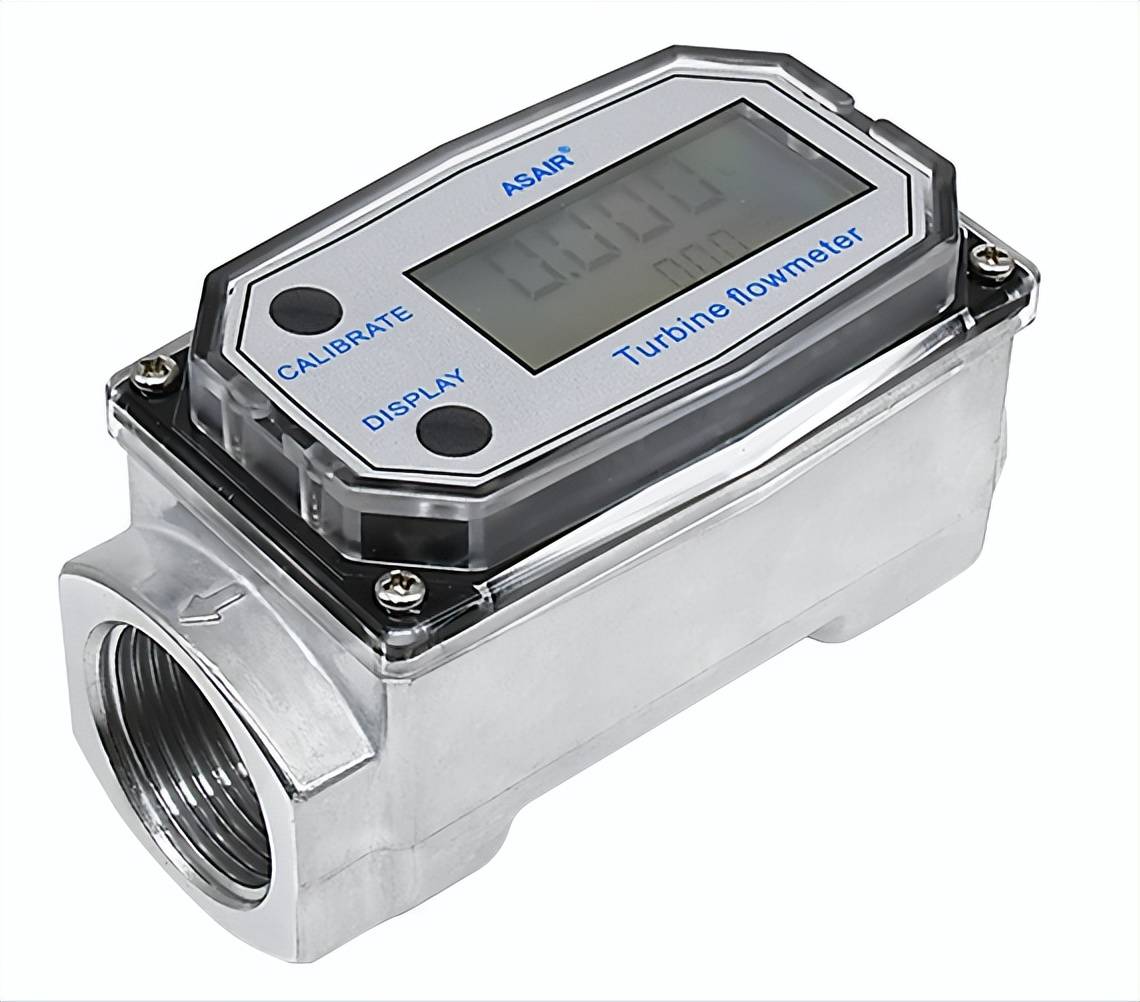

奧松電子的渦輪流量傳感器系列，采用高精度渦輪組件和優化的信號處理電路，具備響應快、重復性好的特點，適用于石油化工、定量加注等對動態性能要求較高的場景。

四、電磁流量傳感器：臟污流體的克星

技術原理

電磁流量傳感器基于法拉第電磁感應定律工作。導電流體在磁場中流動時，會產生與流速成正比的感應電動勢，通過檢測電動勢即可獲得流量值。

核心特點

• 無壓損：測量管內無阻流部件，流道通暢，壓損為零
• 適用于臟污流體：不受液體中固體顆粒、懸浮物、纖維等雜質影響
• 測量與流體物性無關：不受溫度、密度、粘度變化影響，測量穩定
• 僅適用于導電流體：油品、純水等非導電流體無法測量

適用場景

• 污水處理：市政污水、工業廢水
• 化工行業：酸、堿、鹽溶液輸送
• 冶金電力：冷卻水系統監測
• 造紙行業：紙漿流量監測

奧松電子相關產品

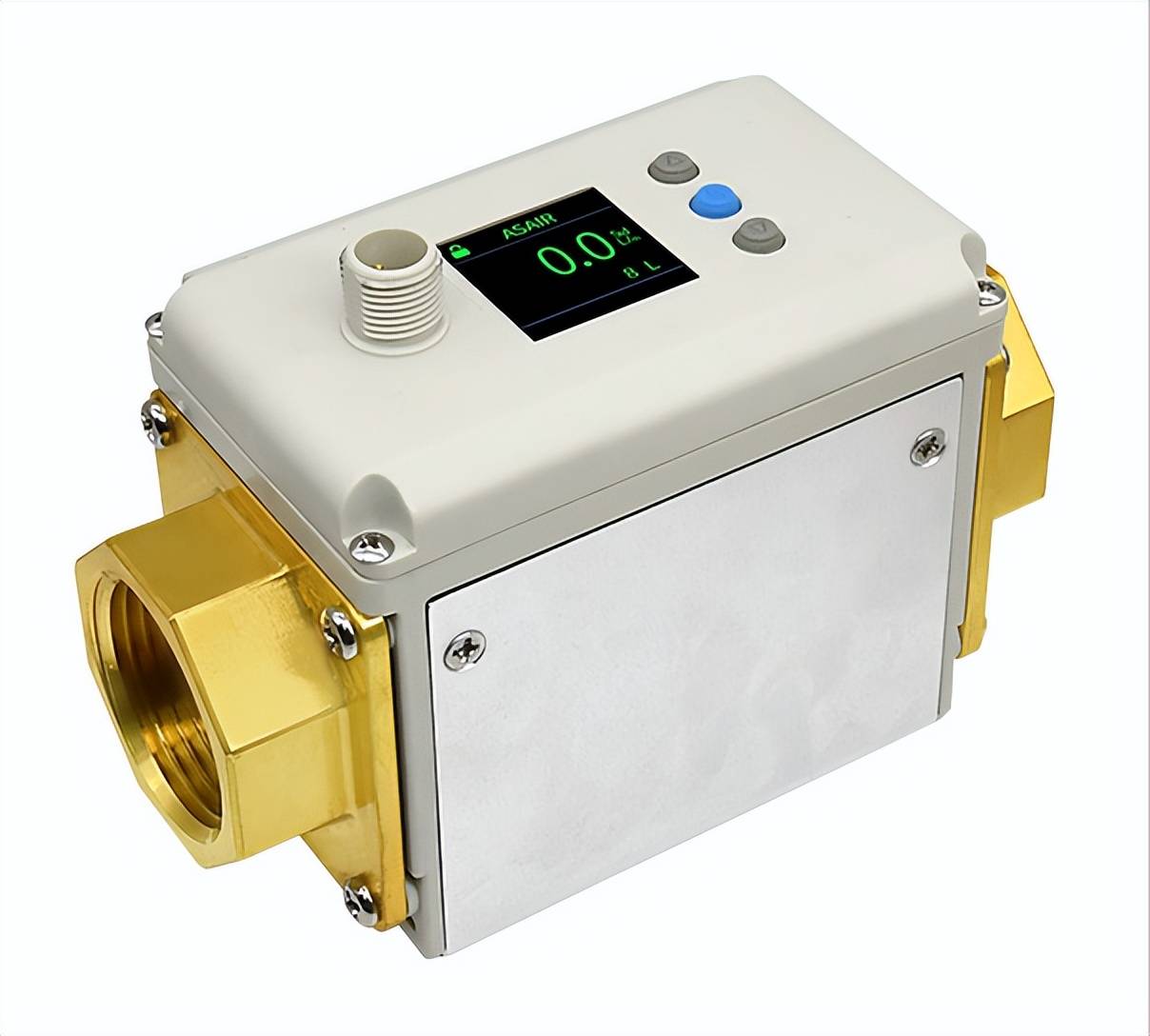

奧松電子的AFE1系列電磁流量計采用先進的勵磁技術和抗干擾設計，可穩定測量各種導電流體。針對化工、食品、水處理、礦業等流程工業中電極腐蝕、介質附著等核心痛點，奧松進行了專門優化，適用于含顆粒、易結垢或具腐蝕性的介質測量場景。

五、熱式流量傳感器：微小流量測量的專家

技術原理

熱式流量傳感器基于熱傳遞原理工作。通過加熱元件對流體加熱，溫度傳感器檢測流體帶走的熱量，熱量損失與流速之間存在確定關系。當流速增大時，熱量被帶走的速率加快，通過檢測溫差變化即可精確計算出流速。MEMS技術使這種傳感器可以做到芯片級尺寸。

核心特點

• 無活動部件：全密封無活動部件設計，杜絕機械卡滯與金屬疲勞問題，無懼流體雜質干擾，使用壽命大幅延長
• 微流量監測能力強：可敏銳捕捉微小的流速變化，在冷卻水、潤滑油等低流速場景表現尤為出色
• 低壓損：測量原理對流路幾乎無阻礙，不影響管路系統原有壓力，節能高效

適用場景

• 制藥行業：滿足GMP潔凈管道監測要求，可耐受潔凈區設備沖洗
• 船舶工程：防水汽及油霧設計保障機艙潤滑油回路可靠監控
• HVAC系統：微流量檢測能力可有效預防換熱器凍裂事故
• 水處理廠：無活動部件設計杜絕藻類纏繞失效，全密封結構應對高濕環境
• 食品飲料生產線：防水設計可耐受高壓沖洗作業

奧松電子相關產品

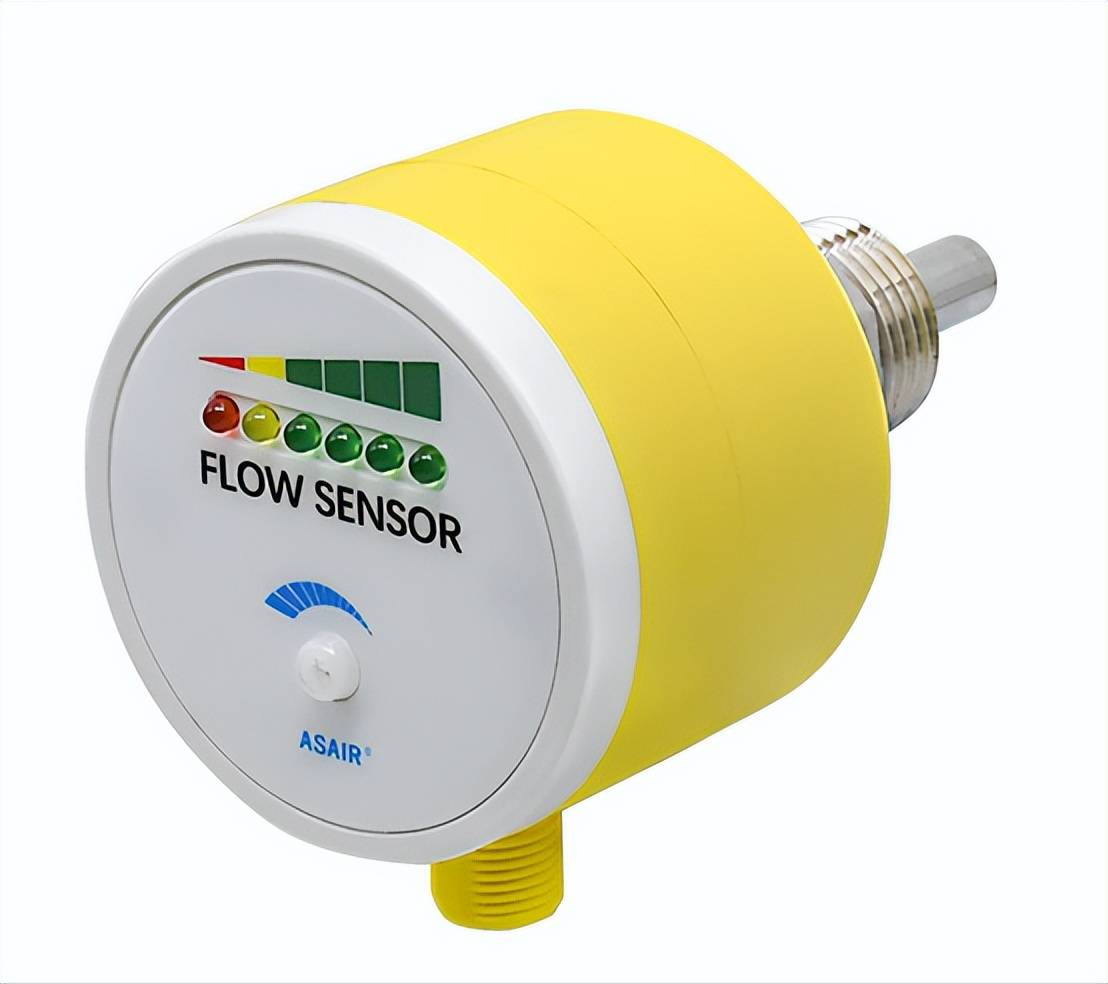

奧松電子的AFH1系列熱式流量開關采用創新熱擴散技術，通過測量加熱元件在流體中的散熱速率變化實現流動狀態的精準監測。該系列廣泛應用于石化、電力、水處理、制藥、食品飲料、HVAC、機械制造等行業，為設備安全護航、優化過程控制提供可靠保障。

六、齒輪流量傳感器：低粘度液體的專用方案

技術原理

齒輪流量傳感器屬于容積式測量原理。一對相互嚙合的齒輪在流體推動下旋轉，每轉一周排出固定容積的液體。通過檢測齒輪轉速，即可獲得體積流量。

核心特點

• 專為低粘度液體設計：特別適用于水、柴油、液壓油、潤滑油等低粘度流體的精準流量測量
• 耐磨耐用：齒輪內部鑲嵌不銹鋼珠，核心接觸材質采用ETFE/PPS/SUS304，抗腐蝕、耐磨損
• 緊湊輕便：便于在狹小空間安裝

適用場景

• 工業領域：生產線液體原料的定量輸送與流量監控、液壓系統油液流量檢測
• 能源計量：柴油運輸車輛的燃油消耗計量、加油站油罐車的卸油流量監測
• 環境保護：污水處理廠廢水排放流量統計
• 實驗室環境：化學實驗中液體試劑的精準流量控制
• 交通運輸：船舶或工程機械的燃油流量監測

奧松電子相關產品

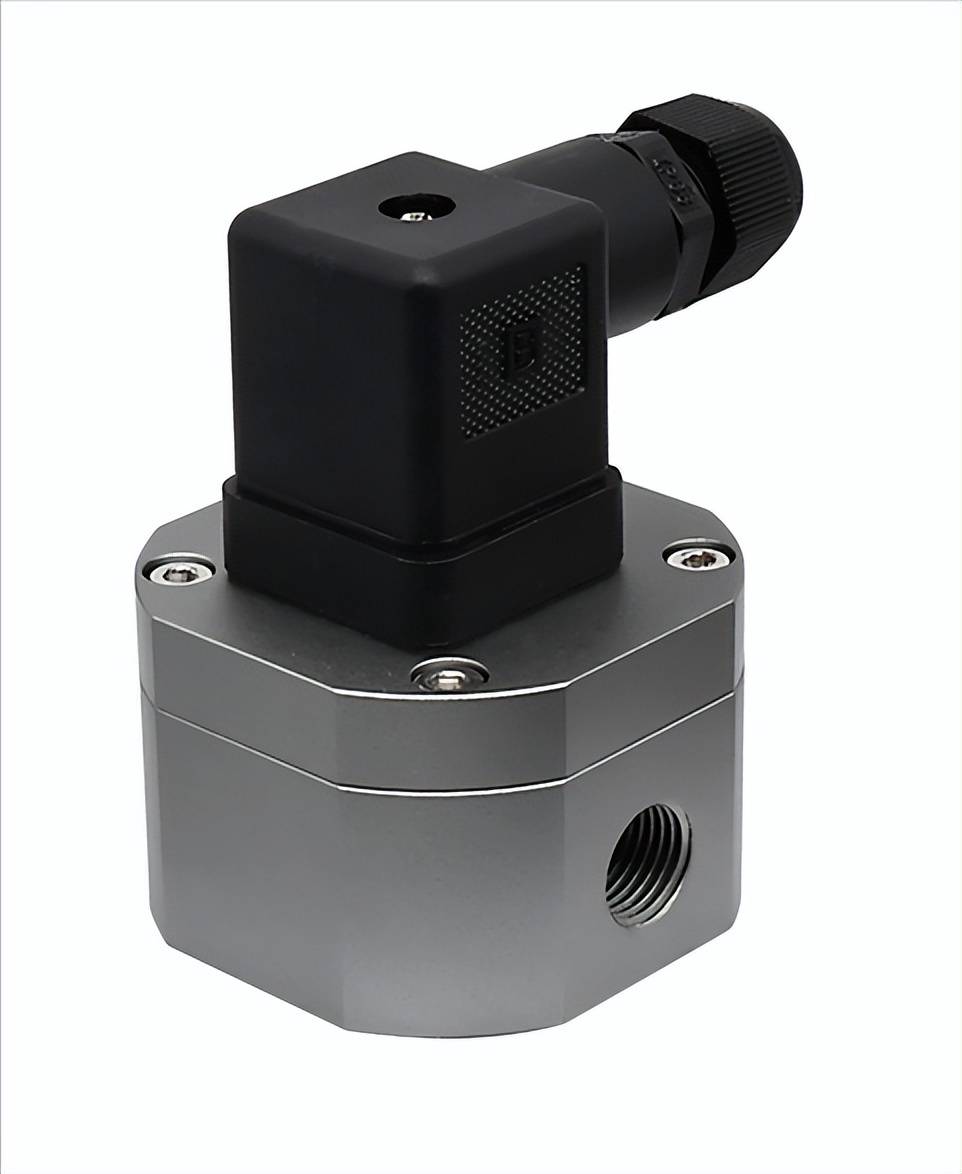

奧松電子的AFG系列齒輪流量計是其針對低粘度液體流量測量推出的專業產品線，可適應嚴苛的工業環境。

七、耐腐蝕特種傳感器：惡劣工況的解決方案

技術原理

耐腐蝕特種傳感器并非獨立的測量原理，而是在上述某一種測量原理（如渦街、電磁、渦輪）的基礎上，采用耐腐蝕材料進行結構封裝，以提升對腐蝕性介質的耐受能力。

核心特點

• 材料適配性強：根據介質腐蝕性等級，可選擇PTFE、PVDF、哈氏合金、鈦材等不同等級的耐腐蝕材料
• 長期穩定性好：在酸性、堿性、有機溶劑等惡劣環境下保持測量精度
• 安全性高：適用于易燃易爆、有毒有害液體的封閉式測量
• 定制化能力強：可根據具體介質和工況進行材料選型和結構設計

適用場景

• 化工工藝：反應釜進料、腐蝕性液體輸送
• 半導體制造：濕法工藝化學品監測
• 制藥行業：溶媒回收、反應配液
• 電鍍行業：電鍍液循環系統

奧松電子相關產品

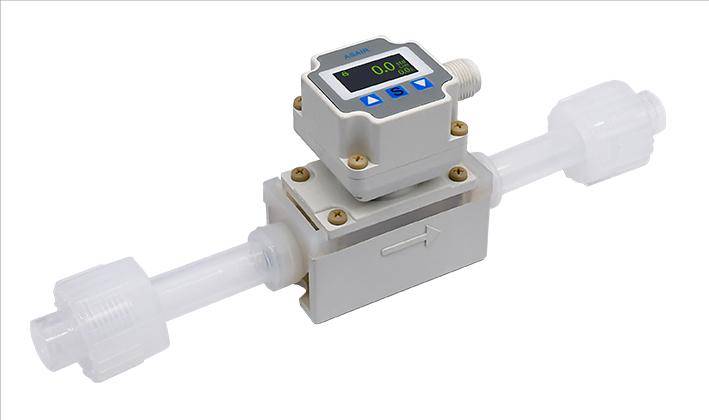

奧松電子的AFD8系列耐腐蝕渦街液體流量計，適用于純水、藥液等各類流體，采用PFA材質、PPS材質，具備優異的抗腐蝕能力和耐污染特性，已被廣泛應用于半導體設備、醫療藥業、石油化工等行業。

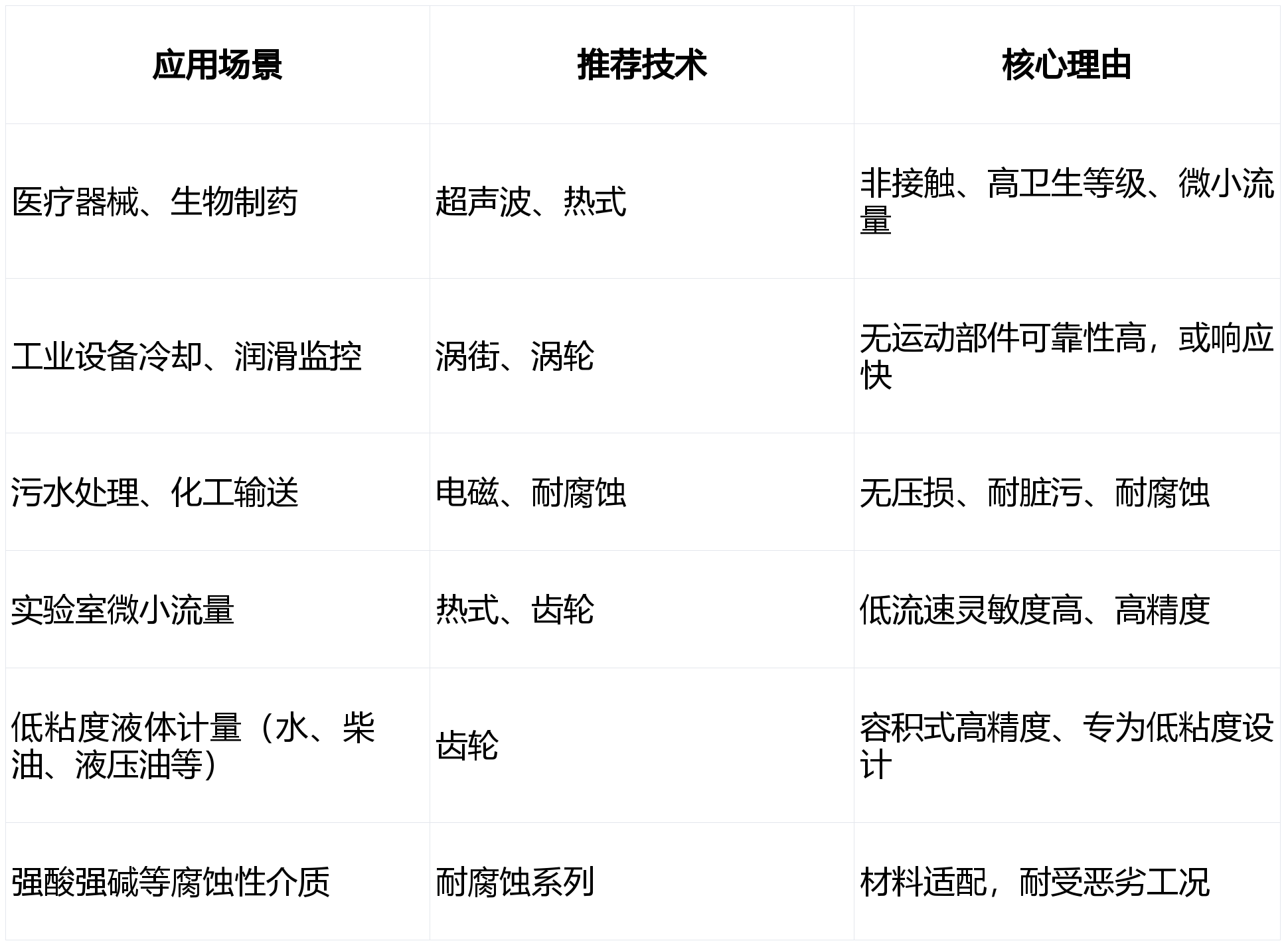

八、選型決策指南

液體流量傳感器的選型，本質上是技術原理與應用場景的匹配過程。沒有一種傳感器是萬能的，但通過了解不同技術路線的特點，可以找到最適合自己工況的方案。

奧松電子作為國內MEMS智能傳感器領域的代表企業，憑借超過二十年的技術積累與全鏈條自主研發能力，構建了覆蓋超聲波、渦街、渦輪、電磁、熱式、齒輪以及耐腐蝕特種傳感器的完整產品矩陣。根據全球市場研究報告，奧松電子已被列為全球液體流量計市場的主要生產商之一，與基恩士、Endress+Hauser、Sensirion等國際知名企業同臺競技。

無論是醫療設備對衛生等級的嚴苛要求，還是化工行業對耐腐蝕性能的剛性需求，亦或是低粘度液體的高精度計量，都可以在奧松電子的產品體系中找到對應的解決方案。

選型不是終點，而是確保系統穩定運行的第一步。希望本文能為您的流量傳感器選型提供有價值的參考。
