一、故障背景與架構概述
本次故障服務器搭載10組磁盤柜，單柜滿配24塊硬盤，整體架構分為數據存儲層（9組磁盤柜）與元數據存儲層（1組專用磁盤柜），核心依賴StorNext文件系統實現跨卷數據調度與管理，存儲架構邏輯如下：
核心存儲配置：
1、元數據存儲柜：24塊146G硬盤，組建9組RAID1陣列+1組4盤位RAID10陣列，配置4個全局熱備盤，承擔StorNext文件系統元數據（Meta_LUN）的存儲與調度；
2、數據存儲柜：每6塊硬盤組建1組RAID5陣列，共36組RAID，劃分為2個獨立存儲系統，承載核心用戶數據（Data_LUN）。
存儲及文件系統架構：

北亞企安數據恢復—StorNext數據恢復

數據存儲層某RAID5陣列因兩塊硬盤先后離線，直接導致陣列崩潰，連帶整個存儲系統崩潰，用戶無法訪問Data_LUN數據，且元數據卷與數據卷的索引關聯中斷，恢復難度極高。

二、前置防護：全鏈路磁盤備份
為避免二次破壞，恢復全程嚴格遵循“先備份、后操作”原則，分兩步完成全量備份：

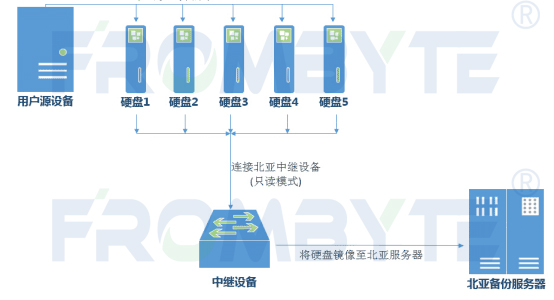

1、故障盤專項備份：對故障RAID5的6塊成員盤逐一編號、拔盤，接入獨立備份平臺，使用WinHex進行全盤鏡像備份；備份中發現1塊離線硬盤存在大量壞道，備份進程中斷，隨即通過開盤更換固件+PC3000工具修復，完成壞道屏蔽后繼續備份，確保原始數據完整留存；
2、正常卷全量備份：對無故障RAID陣列及元數據卷，通過光纖連接備份平臺與存儲設備，登錄昆騰存儲管理界面配置通信鏈路，對所有LUN（邏輯單元號）進行鏡像備份，構建完整的“故障備份+正常備份”雙保險體系。

北亞企安數據恢復—StorNext數據恢復 北亞企安數據恢復—StorNext數據恢復

三、深度數據分析：拆解RAID與文件系統邏輯
備份完成后，啟動全量數據分析，核心攻克RAID重組與StorNext文件系統索引解析兩大難題：
1、RAID陣列解析
通過WinHex對故障RAID5陣列進行深度分析，精準提取陣列條帶大小、磁盤順序、校驗算法等核心參數，完成虛擬RAID重組，生成故障陣列鏡像文件；經研判，損壞最嚴重的為后離線硬盤，其壞道區域可能影響數據完整性，需重點規避。
2、StorNext文件系統解碼

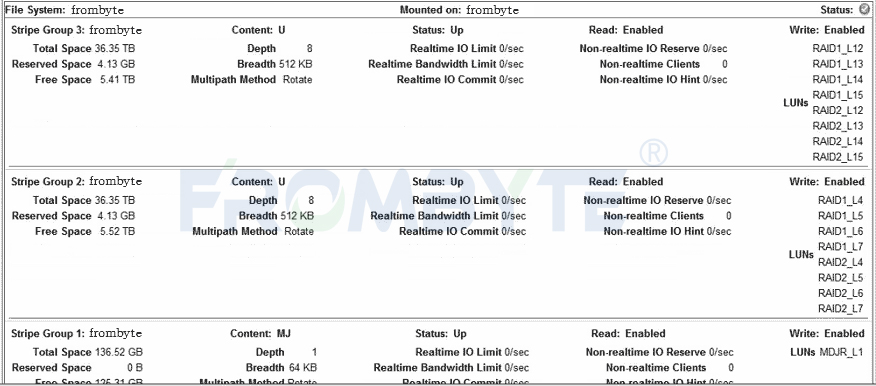

a、LUN聚合算法提取：登錄昆騰存儲管理界面，獲取StorNext文件系統卷基礎信息。

北亞企安數據恢復—StorNext數據恢復

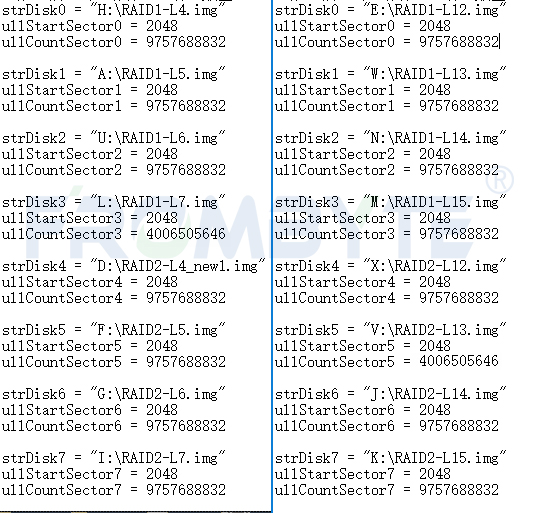

拆解2個Data_LUN的組成邏輯，明確多組RAID的LUN聚合規則，虛擬重組出完整的用戶數據卷；
b、元數據-數據卷索引解析：深入分析Meta_LUN的節點信息、目錄項結構，破解“單Meta_LUN管理多Data_LUN”的核心索引算法，建立元數據與用戶數據的一一對應關系，為后續數據提取奠定基礎。

北亞企安數據恢復—StorNext數據恢復

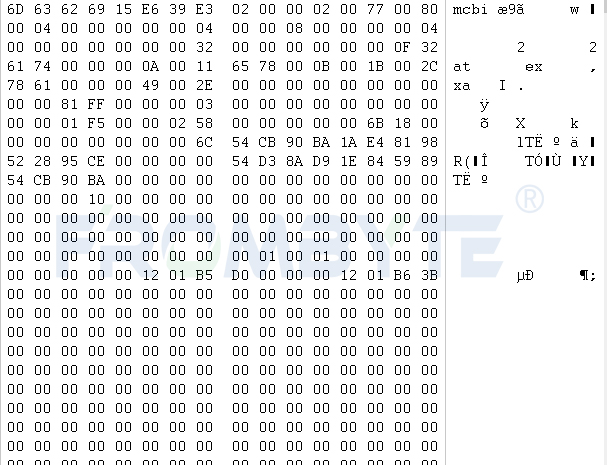

文件節點：

北亞企安數據恢復—StorNext數據恢復

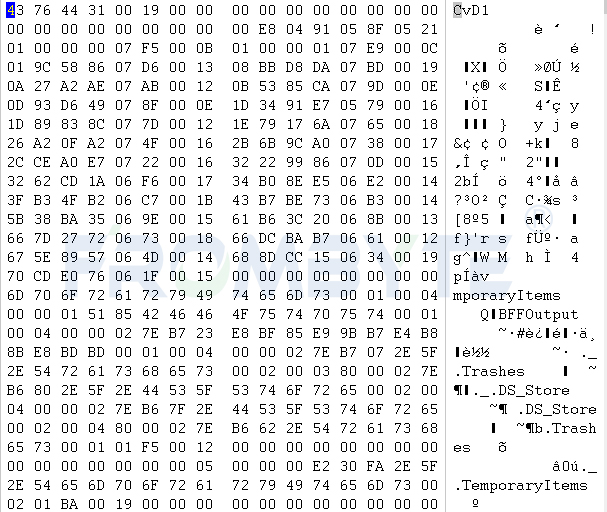

目錄塊：

北亞企安數據恢復—StorNext數據恢復

四、數據恢復：自動化程序驅動精準提取

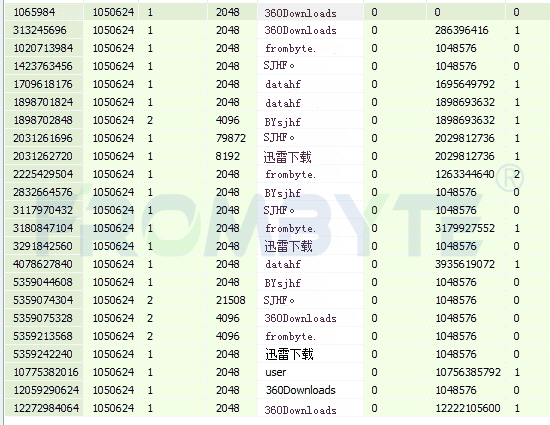

基于前期分析成果，搭建自動化恢復體系，分兩步完成核心數據提?。?br /> 1、元數據解析與入庫：北亞企安數據恢復工程師編寫程序，掃描Meta_LUN的節點與目錄項，解析文件指針、目錄層級等信息，構建完整的文件系統目錄結構，將所有元數據持久化至數據庫；
2、數據智能提?。罕眮喥蟀矓?shù)據恢復工程師開發文件提取程序，讀取數據庫信息，結合LUN聚合算法，精準遍歷故障RAID及關聯卷，自動篩選有效數據、屏蔽壞道干擾，完成用戶文件的批量提取。

北亞企安數據恢復—StorNext數據恢復

五、恢復結果與驗收
1、質量檢測：隨機抽取多批次文件進行完整性、可用性檢測，經校驗所有文件無損壞、無丟失，核心數據恢復率100%；
2、成果交付：將全部用戶文件移交至客戶，客戶現場驗證后確認滿意；本次恢復雖面臨故障盤壞道風險，但通過精準的RAID重組與索引規避，核心數據未受破壞，復雜架構服務器雙盤離線數據恢復工作圓滿完成。
案例核心價值
本次恢復突破了“RAID 5雙盤離線+壞道干擾+跨卷索引復雜”的多重瓶頸，通過全鏈路備份防護、精細化RAID解析、自動化索引提取三大核心手段，實現了大型存儲架構下的全量數據恢復，為同類復雜存儲故障提供了可復制的技術解決方案。
