方案簡介

SIM卡，全稱為“用戶識別模塊”（Subscriber Identity Module），是移動通信網絡中用于存儲用戶簽約信息的智能卡。SIM卡內部包含有大規模集成電路，卡片內部存儲了數字移動電話客戶的信息、密鑰等內容。當手機開機時，手機會讀取SIM卡中的信息，并將其發送給網絡運營商進行身份驗證。驗證通過后，用戶即可享受網絡運營商提供的各種服務。一旦SIM卡從手機拔出，除了緊急呼叫外，手機將無法享受網絡運營者提供的各種服務。

由于使用手機的過程中可能會出現插拔SIM卡的操作，有可能會帶來ESD損害，導致手機部分功能失效。怎么防止靜電放電對產品進行讓產品穩定可靠的運行，成為我們迫切需要處理的問題。常規的ESD靜電防護器件可能會影響數據的傳輸，造成音質失真等現象；此方案采用集成多路ESD靜電二極管防護元器件，具有導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低的特性，在不影響數據傳輸?shù)那疤嵯聺M足IEC61000-4-2 Level 4靜電放電防護需求，且做到成本最優化。

引腳配置

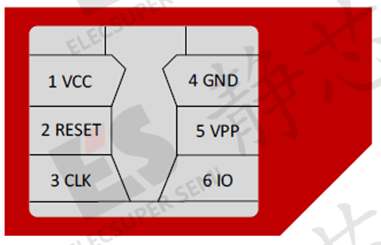

圖1 SIM卡引腳配置

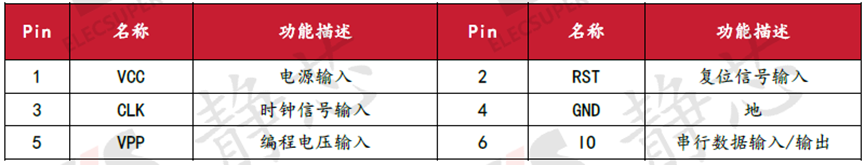

表1 SIM卡引腳配置

應用示例

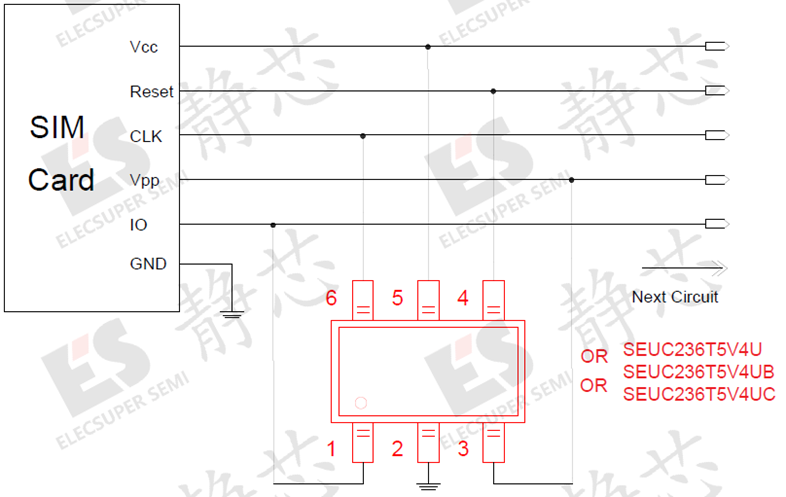

圖2 SIM卡接口應用示例

針對SIM卡的靜電防護方案，我們提供三款防護器件，可選擇SEUC236T5V4U、SEUC236T5V4UB或SEUC236T5V4UC作為ESD防護器件。三款器件都為集成多路ESD靜電二極管防護元件，可同時保護SIM卡的五個引腳免受靜電放電(ESD)和低等級浪涌事件的沖擊與干擾。

三款器件都為低電容低鉗位電壓ESD保護器件，封裝都為SOT-23-6L，工作電壓都為5V，且符合IEC 61000-4-2 (ESD) Level 4規范，在 ±15kV（空氣）和 ±8kV（接觸）下提供瞬變保護?？蛻艨筛鶕?jù)SIM卡的實際情況選擇器件。

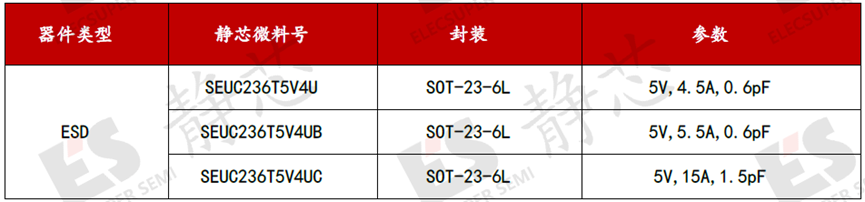

表2 SIM卡接口可用物料匯總

總結與結論

由于SIM卡在移動通信和數字經濟發展中的重要作用，保護SIM卡免受ESD靜電損害極為關鍵。ELECSUPER SEMI研發各種低電容低鉗位電壓的ESD保護器件，可按照客戶需求性能與封裝提供定制化開發服務，為各種接口提供值得信賴的保護器件。以上解決方案是保護SIM卡的優選之策，確保移動通信的正常運行。

電氣特性表

At TA = 25℃ unless otherwise noted

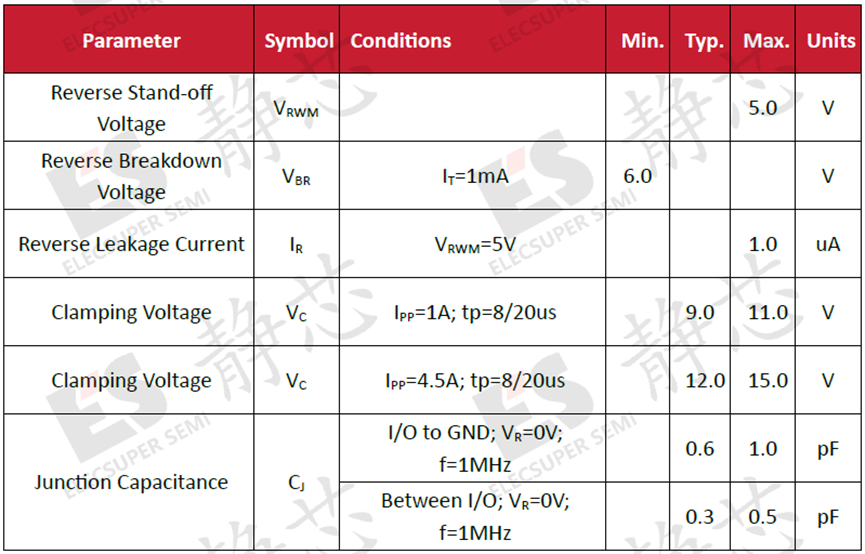

表3 SEUC236T5V4U電氣特性表

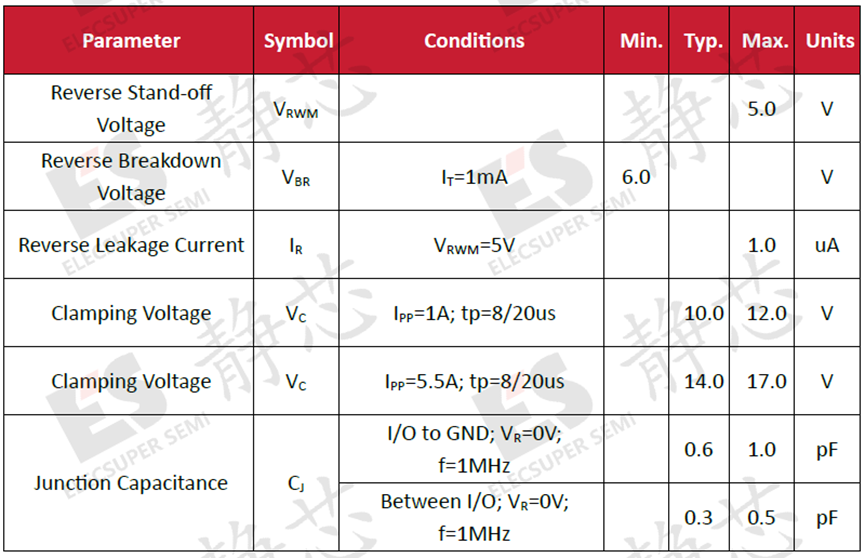

表4 SEUC236T5V4UB電氣特性表

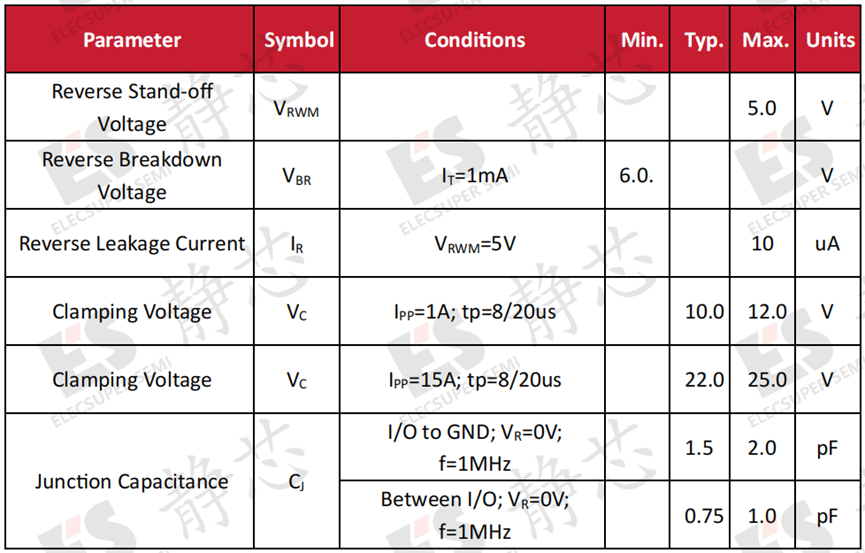

表5 SEUC236T5V4UB電氣特性表
