產 品 介 紹

OC6830E是歐創芯推出的升級款專用

DC-DC 升壓 / 升降壓開關電源芯片，在經典款 OC6830 基礎上完成性能迭代，內置 30V/15A功率 MOS 管，支持 2.7-36V 寬輸入電壓范圍，輸出電壓最高可達 30V，最高支持50W輸出功率，芯片采用固定頻率 PWM 控制方式，輕載條件下自動降頻提升轉換效率，最高效率可達 96%，同時內置高精度誤差放大器、頻率補償電路，簡化外圍設計，工作頻率可通過外接電阻靈活調節，適配不同應用的需求，內部集成軟啟動、過溫保護、限流保護等功能，全方位提升系統可靠性。

1目標應用

OC6830E芯片應用于：

·便攜式移動設備

·無線通信設備

·EPC/筆記本車載適配器

·無線音響

· 手持設備

·USB供電設備

·風扇

2產品特點

OC6830芯片的特點有：

·2.7V~36V 寬輸入電壓

低啟動電壓，適配多種電源場景

·ESOP8 封裝

體積小巧，散熱性能優異，便于 PCB 布局

·EN腳關斷

待機電流低至 17μA，超低功耗待機

·集成大電流低內阻功率MOS管

大電流輸出能力，適配大功率場景

·工作頻率可外接電阻靈活設置，

最高可達 500KHz，適配不同應用需求

·過溫保護、頻率補償、限流保護、軟啟動等

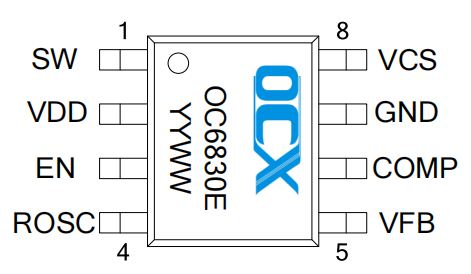

3封裝規格

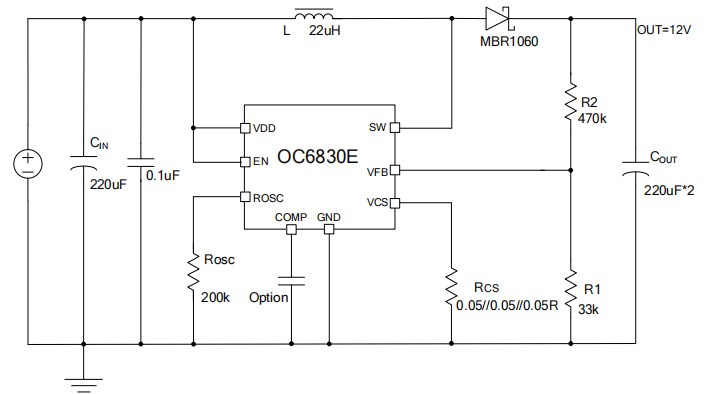

4典型應用電路

方 案 特 點

1外圍極簡，大電流輸出

·集成大電流低內阻功率管

·可通過外接電阻設置工作頻率

·小封裝ESOP8

·精簡的外圍元件，降低整體 BOM 成本

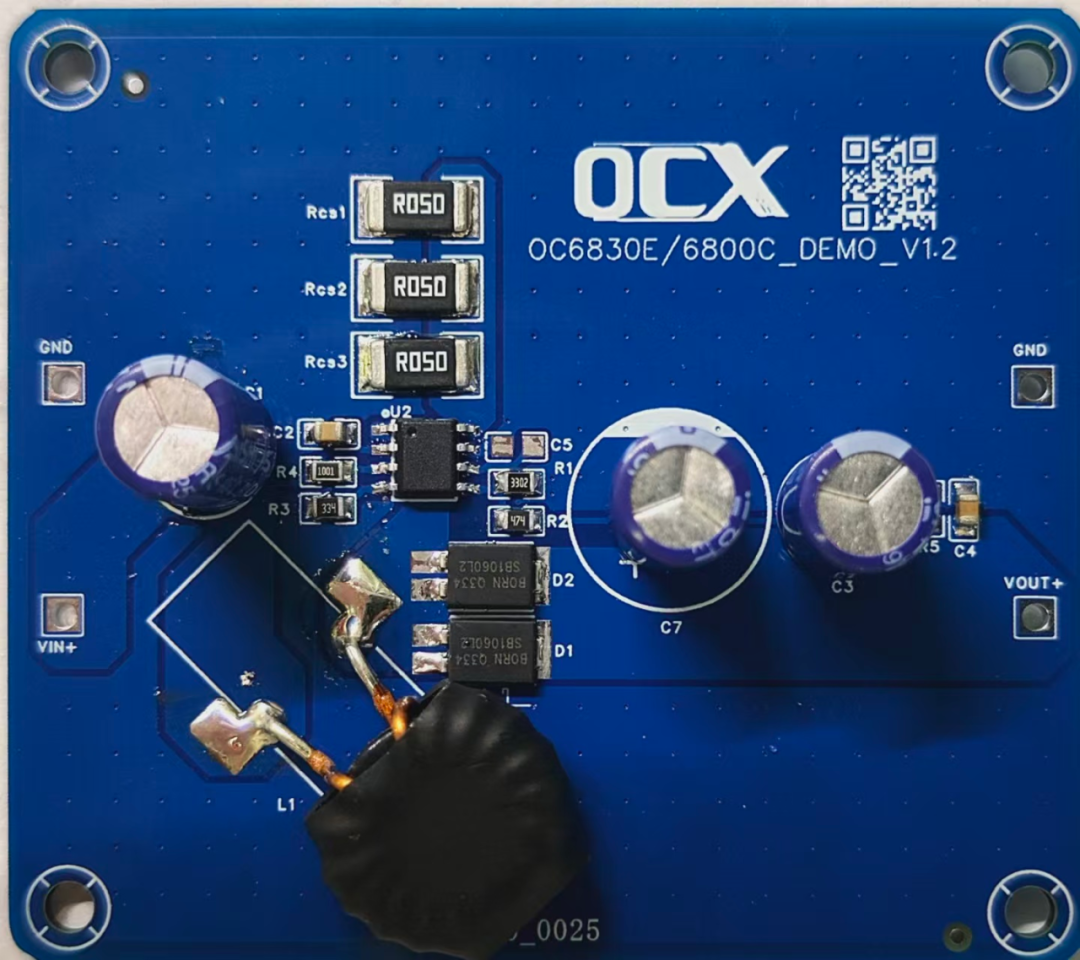

2方案實物圖

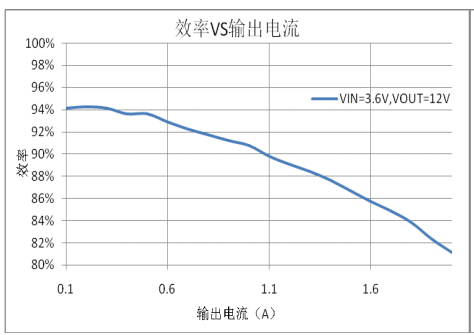

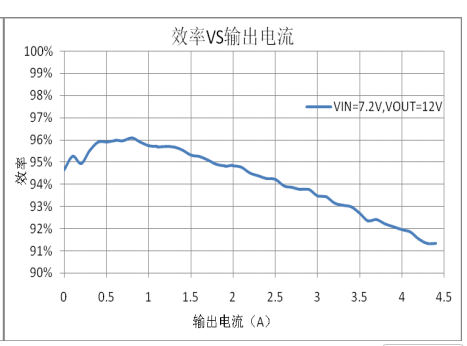

3效率曲線

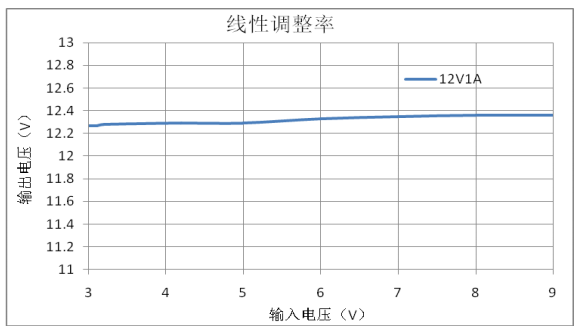

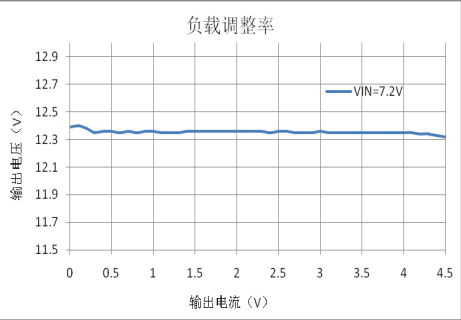

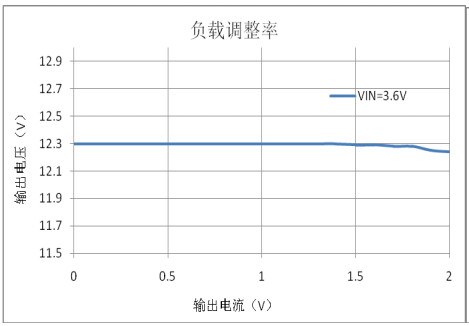

4輸入輸出電壓特性曲線
