低BOM、高集成：WT2605A8-24SS藍牙音頻芯片在電動牙刷中的應用

在做電動牙刷產品開發時，您是否正在為以下問題困擾：藍牙方案和音頻處理需要分別選型，電機驅動又要單獨搭電路，PCB空間越來越緊張，BOM成本居高不下？

WT2605A8-24SS是一款面向智能個護設備推出的集成化語音與控制SoC。它將雙模藍牙通信、高保真音頻處理和PWM電機驅動三大核心功能集成在單芯片內，可以有效簡化電動牙刷的硬件架構。

硬件工程師最關心的幾個點

1. 電機驅動集成

WT2605A8-24SS內置PWM驅動接口，可直接輸出PWM信號控制馬達IC的轉速和啟停。這意味著在電動牙刷應用中，您無需再為電機控制額外搭配MCU或驅動芯片。

對比一些需要外掛控制單元的方案，這種集成方式可以節省PCB布板面積，降低布線復雜度，同時也減少了外圍器件數量。對于結構緊湊的電動牙刷產品來說，這一點尤為關鍵。

2. 藍牙通信能力

芯片支持雙模藍牙，包含經典藍牙和BLE 5.0+。在電動牙刷場景中，BLE負責與手機APP的數據通信（刷牙模式設置、使用數據同步），經典藍牙則可以承載語音音頻傳輸。這種雙模架構可以在保持低功耗的同時實現更完整的智能交互功能。

相比一些僅支持BLE 4.2的方案，在連接穩定性和抗干擾能力上會有更好的表現。

3. 音頻與語音處理

采用16bit ADC/DAC架構，采樣率最高支持48kHz，頻響范圍覆蓋200Hz至8kHz。這個參數配置對于電動牙刷的語音提示、錄音回放等應用場景是夠用的。

芯片內置340秒語音存儲空間，并可外掛最大128Mbit Flash。在開發階段，您可以根據產品定位靈活配置語音內容容量。

技術參數速覽

芯片詳細電氣參數

工作條件

藍牙射頻參數

ADC音頻參數（錄音輸入）

DAC音頻參數（音頻輸出）

封裝與模塊選型

WT2605Ax提供兩種交付形式，硬件工程師可根據產品結構和成本要求選擇：

硬件設計注意事項

電源設計

芯片工作電壓范圍為2.8V-5.5V，待機功耗低至15uA。在電動牙刷應用中，建議設計獨立的電源域，方便在深度休眠時切斷非必要電路以節省功耗。

注意VOUT輸出電壓為3.3V（典型值），如需與其他3.3V器件共用電源軌，需確認負載能力是否滿足需求。

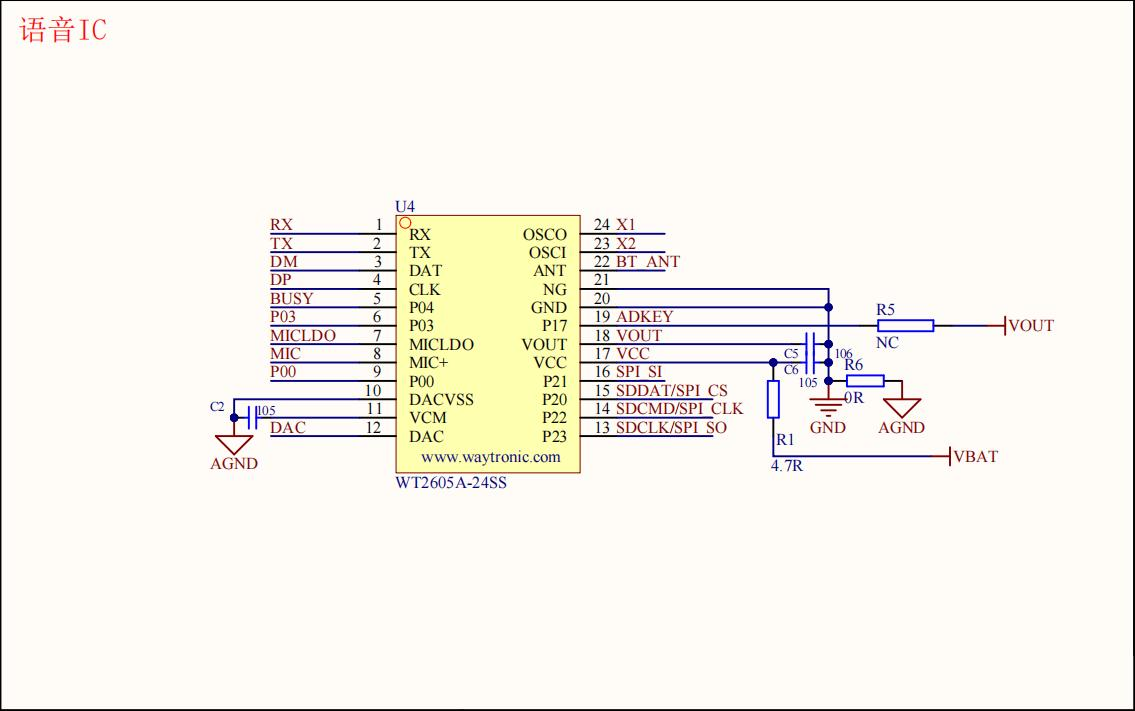

WT2605A8-24ss芯片應用原理圖

藍牙天線設計

如果選擇裸芯片方案（WT2605AX），藍牙天線需要外置設計。建議參考原廠參考設計中的天線匹配電路，并預留π型匹配網絡位置，以便量產時進行天線調測。

對于WT2605AB01模塊，模塊已集成天線，布局時只需注意模塊與主板之間的走線長度和信號隔離。

PWM電機驅動布線

PWM輸出走線應盡量遠離音頻信號線（ADC/DAC），避免PWM開關噪聲耦合到音頻通道。建議PWM走線使用地線包圍，并留出足夠的濾波電容位置。

回流焊工藝

芯片采用無鉛封裝，回流焊峰值溫度要求260℃（+5/-0℃），建議符合以下曲線要求：預熱區150℃-200℃保持60-120秒，峰值溫度以上217℃保持60-150秒，從室溫到峰值總時間不超過8分鐘。

開發資源與技術支持

根據原廠規格書，WT2605Ax支持標準UART通信協議進行指令控制，開發者可通過串口命令實現藍牙連接管理、音頻播放控制、語音錄制等操作。

對于電動牙刷應用場景，建議關注以下幾個開發要點：

ADKEY多鍵檢測：芯片支持ADKEY功能，可直接通過電阻分壓方式實現多按鍵檢測，減少外部按鍵IC的使用。

語音存儲管理：內置340秒語音空間，支持外掛128Mbit Flash，可根據產品功能規劃分區存儲提示音、錄音文件等。

OTA升級支持：支持通過藍牙進行固件和語音內容的遠程升級，便于產品上市后的功能迭代。

原廠提供開發板、參考原理圖和技術文檔支持，有意向的團隊可以直接聯系原廠獲取資料。

與常見方案的對比

對硬件設計的影響

從硬件開發的角度來看，這顆芯片的集成化設計主要帶來以下幾個實際收益：

首先是BOM精簡。由于藍牙、音頻、電機驅動三大功能集中在單芯片實現，外圍電路可以得到簡化。這對于控制物料成本和控制供應鏈復雜度都有直接幫助。

其次是PCB布局的靈活性提升。電動牙刷內部空間有限，傳感器、馬達、電池、主板的堆疊布局往往需要反復權衡。減少獨立芯片和外圍器件的數量，可以讓PCB設計有更多調整余地。

另外在電源設計方面，集成方案通常有助于降低整體待機功耗，對續航敏感的電動牙刷產品來說，這是一項加分項。

開發支持層面

根據公開的技術文檔，芯片原廠提供包括底層驅動開發指導、藍牙協議棧集成支持以及配套APP開發框架等開發資源。

對于初次接觸這套方案的團隊，建議重點關注PWM電機控制的驅動配置、藍牙BLE協議的對接調試、以及語音存儲空間的分配規劃這幾塊內容。

此外，原廠還提供OTA升級方案的技術支持，這對于需要持續迭代產品功能的團隊來說是有價值的。

適用場景參考

根據芯片特性，以下幾類電動牙刷產品設計比較適合考慮這款方案：

需要語音提醒功能的入門級智能牙刷——利用內置語音存儲實現多模式提示音。

面向年輕用戶群體的中高端產品——通過APP互聯實現模式定制和使用數據追蹤。

有出海需求的品牌產品——支持多語言語音包切換，便于全球化部署。

注重禮品屬性和情感化體驗的細分產品——可實現用戶自定義錄音、家庭成員語音定制等功能。

總結

WT2605A8-24SS的核心定位是一款面向智能個護設備的高集成度SoC方案。它在單芯片內整合了藍牙通信、音頻處理和電機驅動三項功能，對于電動牙刷這種功能需求相對標準化但又需要一定智能化特性的產品類別，可以作為硬件方案的一個選擇。

如果您正在評估電動牙刷的硬件方案，不妨了解一下這顆芯片的具體參數和開發支持情況，結合自己的產品定位和開發周期做綜合考量。

---

以上內容基于公開技術資料整理，供開發工程師參考。如需更詳細的技術文檔或開發板支持，建議直接聯系原廠獲取最新信息。
