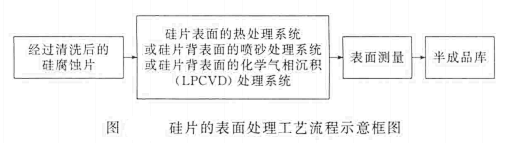

本文介紹了集成電路制造中硅片的表面處理工藝的流程和技術。

硅片表面熱處理

硅片表面熱處理作為半導體制造中調控材料特性、消除加工應力的核心工序，其技術演進緊密圍繞IC工藝微細化需求展開，涵蓋常溫退火與高溫快速退火兩大路徑。

常溫退火熱處理聚焦內應力消除與熱施主調控——直拉單晶硅生長后需經650℃退火以消除300～500℃溫度區間（尤以450℃為甚）形成的熱施主，恢復硅片的真實電阻率，此過程需嚴格監控體金屬含量（如Fe）及少子壽命，確保電學性能穩定。該工藝通過低溫慢速退火實現內應力釋放，避免高溫導致的晶格損傷，是切片、倒角、磨片等工序后不可或缺的應力平衡手段。

高溫快速退火（RTP）則針對表面缺陷密度降低與氧沉淀控制，適配0.18μm及以下線寬的先進制程需求。RTP通過250～1150℃的短時高溫處理，在硅片中形成高濃度空位結構，增強氧沉淀的均勻性與可控性，既利用氧沉淀的吸雜效應捕獲缺陷和金屬雜質，形成高質量表面潔凈區，又抑制過大的氧沉淀導致的翹曲問題。典型技術如HyperHiWafer通過氫退火實現表面無缺陷，結合氧化膜特性與低漏電流特性，廣泛應用于存儲器及0.25～0.18μm MOS邏輯電路；Ar退火硅片則在0.18μm、0.15μm工藝中占據重要地位，并逐步向0.13μm以下制程滲透。“MDZ”工藝通過RTP形成表面潔凈區與體內高密度體微缺陷區，結合低缺陷結晶技術推出Optia退火硅片，實現與外延片同等的表面質量，已批量應用于先進制程。

背表面增強吸除處理

硅片背表面增強吸除處理作為提升正表面潔凈度與器件可靠性的關鍵技術，涵蓋噴砂處理與化學氣相沉積（LPCVD）兩大核心路徑，其工藝精度直接影響IC制程的缺陷控制能力。

噴砂處理通過高壓砂漿噴射在背表面形成均勻機械損傷，誘發熱氧化堆垛層錯（OISF）作為吸除中心，密度需超過1.5×10?個/cm2，以穩定捕獲正表面金屬雜質，消除氧化霧缺陷?，F(xiàn)代噴砂工藝已引入納米級磨料與智能壓力控制系統，實現損傷層深度與OISF分布的精準調控，避免崩邊、劃傷等二次損傷，同時通過閉環反饋系統實時監測表面狀態，確保吸除效果的一致性。

LPCVD處理則通過背表面沉積氧化硅或多晶硅膜實現內吸雜，適配不同摻雜類型的硅片需求——重?fù)诫s硅片通常沉積二氧化硅膜，輕摻雜則采用多晶硅膜，以形成高密度體微缺陷（BMD）捕獲雜質。A412型立式LPCVD系統可實現膜厚均勻性片內<±1.4%、片間<±1.0%、批間<±0.8%的極致精度，滿足先進制程對膜層均勻性的嚴苛要求。當前技術演進聚焦于多層復合膜沉積與原子層沉積（ALD）的融合應用，例如氮化硅/氧化硅雙層膜結構，通過界面工程優化吸除效率；同時，AI算法驅動的沉積參數實時優化系統可動態調整溫度、壓力與氣體流量，提升膜層質量與生產效率。

此外，環保型LPCVD工藝通過前驅體循環利用與低排放設計降低環境影響，而針對300mm大直徑硅片的自動化LPCVD設備已集成機器人搬運與在線檢測模塊，實現全流程無人化操作。這些進步推動背表面處理向更精準、更環保、更智能的方向發展，支撐半導體產業向亞0.1μm制程與高可靠性要求的持續突破，滿足5G、AI芯片對超潔凈表面的嚴苛需求，同時通過吸除中心的高效設計減少外延工藝中的自摻雜效應，提升器件良率與性能穩定性。
