本文介紹了晶圓加工流程前道、中道和后道三個核心階段。

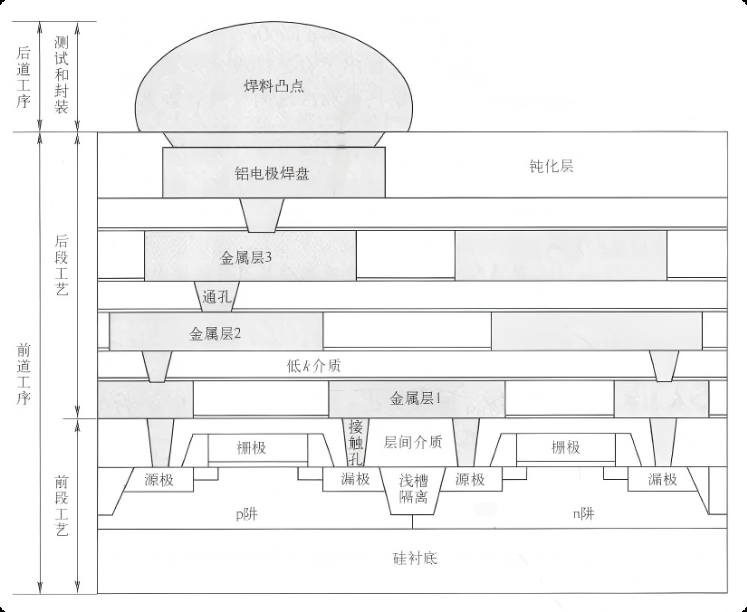

集成電路的制造,堪稱現代工業體系中最復雜精密的系統工程之一。一片硅晶圓從進入晶圓廠到最終完成電路結構,需要經歷數百乃至上千道工序。為了便于工藝管理、質量控制及技術研發,整個晶圓廠內的加工流程被科學地劃分為前道(FEOL)、中道(MEOL)和后道(BEOL)三個核心階段。
前道工藝(FEOL)
前道工藝是指在原始硅晶圓上構建有源器件結構的所有制造步驟。它直接決定了晶體管的開關速度、驅動能力及靜態漏電等關鍵性能,是芯片功能的物理源頭。
這一階段首先需要進行襯底準備與隔離。在超凈清洗后,通過淺溝槽隔離工藝在硅襯底上刻蝕深溝槽并填充氧化物,從而在物理上隔絕相鄰的晶體管區域,防止電路干擾。隨后,便進入晶體管構建的核心環節,包括柵氧化層生長、柵極材料沉積,以及通過精確的離子注入來定義晶體管的源極、漏極和溝道區域。在先進制程中,為克服短溝道效應,傳統平面晶體管已轉向鰭式場效應晶體管及納米片柵極全包圍等三維結構,這使得前道工藝的制造難度大幅提升。

中道工藝(MEOL)
中道工藝是隨著制程縮小而獨立出來的關鍵階段,其戰略意義在于將前道工藝制造的晶體管微小電極引出,為后道的金屬布線提供可靠的物理接口。在先進節點,接觸電阻已成為影響芯片性能的主要瓶頸。
中道工藝的核心任務之一是形成金屬硅化物。在晶體管的柵極、源極和漏極表面,通過自對準工藝形成低電阻、穩定的金屬硅化物層,以大幅降低界面接觸電阻。隨后,在覆蓋的絕緣介質層上,通過精密的刻蝕技術形成深寬比極高的接觸孔。這些接觸孔隨后被填充鎢或鈷等難熔金屬,并通過化學機械拋光進行平坦化,形成微小的金屬柱,從而實現晶體管層級與第一層金屬層之間的可靠電學連接。
后道工藝(BEOL)
當晶體管通過中道工藝建立好接觸接口后,后道工藝的使命就是將這些孤立的器件,按照電路設計邏輯,通過多層金屬布線精確連接起來,形成完整的系統功能。
后道工藝首先涉及層間介質的沉積與平坦化。在每一層金屬線之間,必須沉積絕緣材料(如低k介質),以降低層間電容和信號延遲。隨后,利用化學機械拋光技術實現全局平坦化,為下一層光刻提供平整表面。在金屬互連方面,自0.13微米節點后,行業普遍采用銅互連技術,其核心是雙大馬士革工藝。該工藝先在介質層中刻蝕出溝槽和通孔,再整體填充銅,最后通過化學機械拋光去除多余金屬,從而形成兼具橫向布線與層間連接的復雜網絡?,F(xiàn)代芯片通常擁有十層甚至更多的金屬布線層。
三大階段的工藝特征與技術關聯
前道、中道、后道三個階段在材料、熱預算和尺寸上存在顯著差異,但又高度耦合,共同決定了芯片的最終性能。
三者的熱預算截然不同。前道工藝涉及大量高溫?cái)U(kuò)散和退火工序(如熱氧化、離子注入退火),所用材料需具備極高的熱穩定性。而后道工藝由于銅互連和低k介質的限制,必須在較低溫度(通常低于400攝氏度)下完成,以防止金屬擴散和絕緣層失效。中道工藝的熱環境則介于兩者之間。
三者的特征尺寸存在明顯的梯度差異。前道工藝的尺寸最為微小,處于納米級極限;中道工藝次之;而后道工藝的布線尺寸則遵循“由細到粗”的原則,越往上層,金屬線越寬越厚,以承載更大電流并降低信號衰減。這種由器件構建、接觸連接到互連網絡的層級遞進結構,構成了現代集成電路制造的整體技術框架,需要設計、工藝與材料等多方面的協同優化。
-
