當你戴著智能手表記錄跑步軌跡、操控無人機平穩穿梭、用VR設備“走進”虛擬世界時，有沒有好奇過：這些設備究竟是怎么“感知”自身位置、姿態和運動方向的？答案很簡單，就藏在一個小巧卻強大的核心部件中——9軸傳感器。

它不像手機屏幕、無人機螺旋槳那樣顯眼，卻堪稱智能設備的“內耳”和“平衡感中樞”，默默幫設備捕捉空間信息、判斷前進方向、穩定運行姿態。今天，我們就用最直白的語言，拆解9軸傳感器的奧秘，看看它如何悄悄滲透我們的日常生活，賦能各行各業。

PART 01


科技賦農 沃野千里

一、HALL 如何在傳感器應用中起作用？

在應用場景中，Hall常常是以9軸的形式出現的， 很多人一聽到“9軸”，就覺得是復雜的專業術語，其實它一點都不神秘。9軸傳感器本質上是“3種基礎傳感器的組合體”，這3種傳感器分別為3軸Hall 傳感器（簡稱M），3軸加速度計（簡稱A），3軸陀螺儀（簡稱G），因此9軸傳感器也常常被稱為M+A+G組合傳感器。每種傳感器負責感知一種維度的信息，三者協同工作，就能實現360°全方位的空間感知。簡單來說，它相當于給設備裝上了“眼睛（感知方向）+身體（感知運動）+平衡器（感知姿態）”，讓設備擁有了類似人類的空間判斷力。其中3軸Hall傳感器經常用來檢測地磁場強度，和指南針息息相關， 因此也叫地磁傳感器，三軸磁力計，電子指南針傳感器等等。

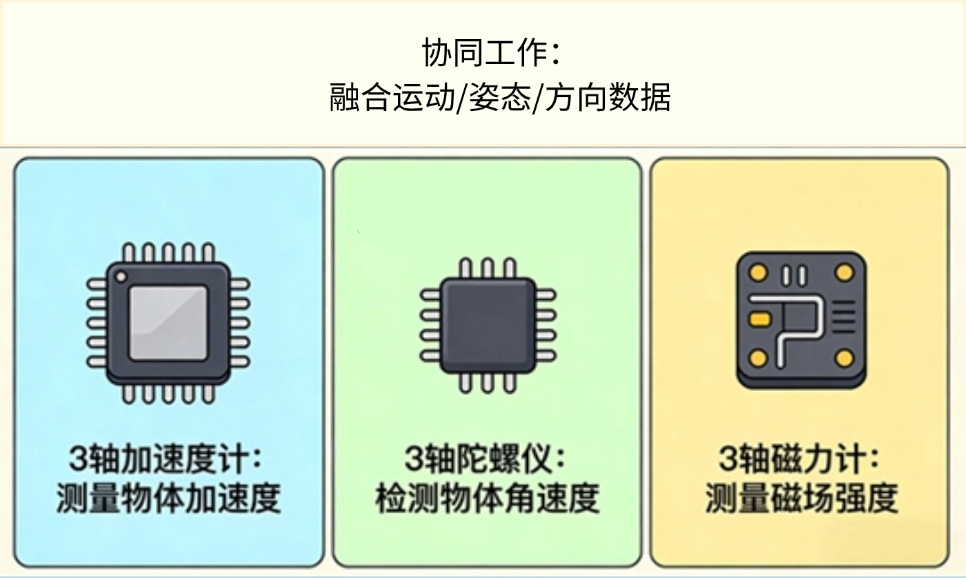

圖1 9軸拆解示意圖

核心三部件：各有分工，缺一不可

通俗來講，9軸=3軸加速度計+3軸陀螺儀+3軸磁力計。這三個“小伙伴”各司其職、互相補充，完美解決了單一傳感器“感知不準、有局限”的難題。

1.1 3軸磁力計：感知“地球磁場”，定位東南西北

我們知道地磁場是貫穿南北的，它有序的分布在地球的表面。當我們把地磁傳感器放置在地磁場這個穩定磁場中的時候，就可以檢測出地磁場在傳感器3個軸向上的分量，通過一定的計算規則，就可以知道地磁場和傳感器的相對方向了。通過這個原理，我們可以精確地判斷設備的絕對方位（東南西北）。我們用手機導航時，“導航箭頭始終指向目的地”的功能，就是磁力計在發揮作用——不管你怎么轉動手機，它都能鎖定方向，不讓你跑偏。

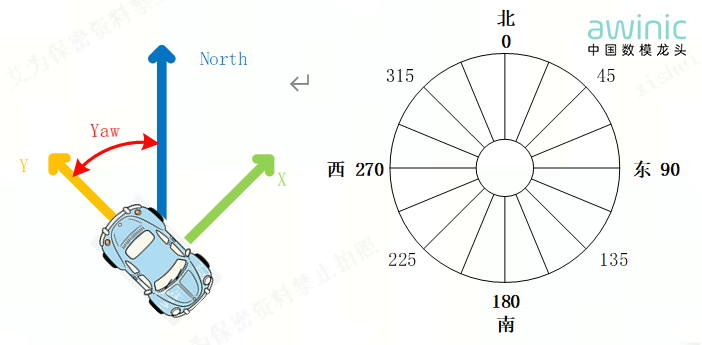

圖2 指南針功能

1.2 3軸陀螺儀：感知“轉動角度”，捕捉細微姿態

如果說加速度計管的是“直線運動”（比如前后、左右、上下移動），那陀螺儀管的就是“旋轉運動”。它能精準捕捉設備的轉動角度、角速度。比如手機繞著屏幕中心旋轉、無人機機身傾斜轉動，哪怕是細微的角度變化，它都能敏銳感知。它的關鍵優勢的是“反應快”，能捕捉瞬間的姿態變化：比如你快速轉動手腕切換手機界面、操控?zé)o人機急轉彎，陀螺儀能立刻感知到角度變化，確保設備響應不延遲、不卡頓。但它也有個小缺點——長時間工作角度會出現“漂移”（輕微誤差），這時候就需要另外兩個傳感器來幫忙修正，保證感知的精準度。

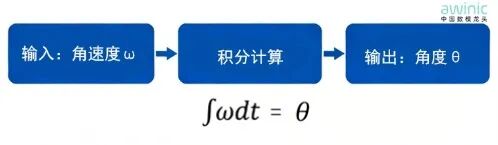

圖3 陀螺儀感知角度原理

1.3 3軸加速度計：感知“運動快慢”，判斷上下左右

它的核心作用，是檢測設備的“加速度”和“重力方向”。比如判斷設備是靜止不動、正在移動，還是發生了傾斜、翻轉。我們?nèi)粘Ｓ檬謾C(jī)的“自動旋轉屏幕”功能，靠的就是它——實時感知手機的傾斜角度，同步調整屏幕顯示方向，貼合我們的觀看習慣。

舉個最生活化的例子：智能手環記錄“步數”，就是加速度計檢測到手腕的上下擺動（加速度發生變化），每完成一次完整擺動，就自動計數一步；跑步時記錄“配速”，也是通過捕捉加速度的變化，精準判斷跑步的快慢。

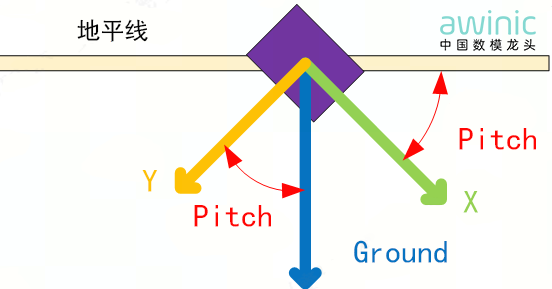

圖4 加速度計感知重力原理

二、為什么要“組合成9軸”？

單一傳感器的局限性很明顯，很難滿足智能設備的精準需求。比如只有加速度計的情況下，我們?cè)谂懿?，撞擊的時候，加速度計測量的角度數據就會被這些運動干擾；只有陀螺儀的情況下，長時間使用會出現數據累計誤差越來越大問題；只有磁力計的情況下，數據容易被外界磁場干擾，失去精準度。

而9軸傳感器的核心優勢，就是通過“數據融合”技術——把三個傳感器的檢測數據結合起來，再通過算法修正各自的誤差，最終實現“精準、穩定、全方位”的空間感知。比如無人機飛行時，陀螺儀檢測機身轉動，加速度計檢測飛行速度傾斜角度，磁力計定位飛行方向，三者協同配合，才能在不同場合，不同應用條件，得到精準轉向，穩定傾斜姿態、避免無人機飛行失控。

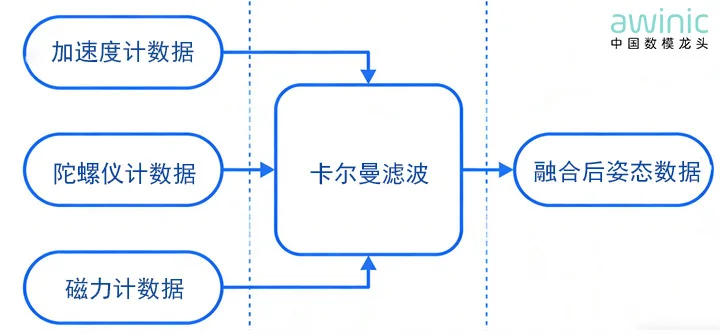

圖5 數據融合獲得高精度姿態

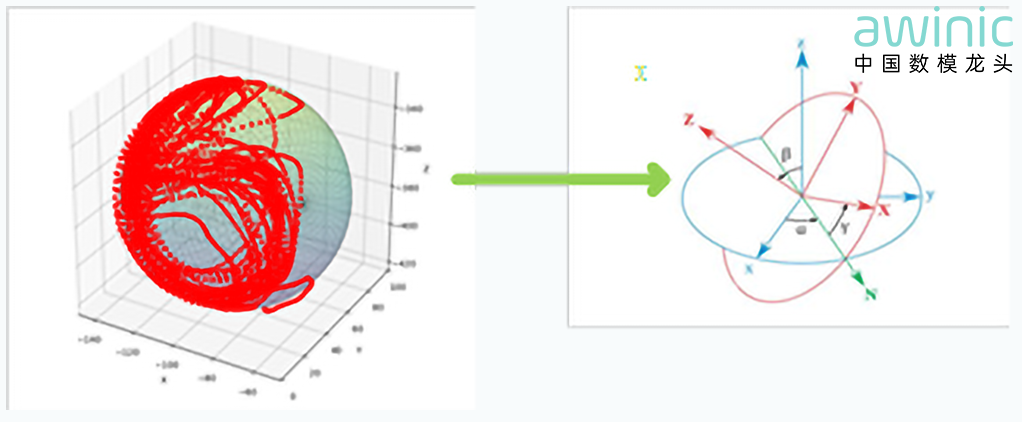

PART01地磁傳感器校準

Hall傳感器和大多數傳感器一樣，使用之前需要校準。我們知道地磁場是一直在變化中，加之所處環境持續不斷的產生各種雜亂無章的磁場，因此傳感器的校準就變得困難而有挑戰。艾為電子在長期的應用實踐中反復調試硬磁、軟磁校正模型，自創去噪融合算法，在無數次的參數調整、模擬仿真中，尋找到了最優解決方案。

圖6 地磁校準算法

PART02Hall傳感器助力A+G 讓生活更便捷

如今，M+A+G傳感器組合早已不是“高端設備的專屬”，從我們每天隨時使用的手機、手表，到工業生產、航空航天等高端領域，它無處不在，悄悄提升我們的生活品質和行業效率，成為了智能時代的“隱形守護者”。

2.1 消費電子：最貼近我們的“感知小能手”

這是9軸傳感器最普及的領域，幾乎每一款智能設備中，都有它的身影：

?智能手表/手環：不僅能記錄步數、睡眠姿勢（靠加速度計），還能捕捉游泳時的劃水動作（靠陀螺儀）、戶外導航定位方向（靠磁力計），甚至能檢測摔倒。三者協同工作，感知人體突然的加速度和姿態變化，及時觸發報警，守護用戶安全。

?手機/平板：自動旋轉屏幕、體感游戲（比如揮舞手機玩網球、賽車游戲）、AR特效（比如用手機掃描地面出現虛擬模型），都離不開9軸傳感器，它能確保虛擬模型“貼合”地面，不偏移、不錯位，提升使用體驗。

?無線耳機：部分高端無線耳機的“佩戴檢測”和“手勢控制”，也靠9軸傳感器實現——轉動耳機調節音量（陀螺儀感知轉動），摘下耳機自動暫停播放（加速度計+磁力計協同感知佩戴狀態）。

2.2 智能家居：讓家電更“懂你”，更智能

9軸傳感器讓傳統家電擺脫了“手動操作”的束縛，實現了自動化、個性化控制，讓家變得更便捷、更貼心：

?智能掃地機器人：通過9軸傳感器感知自身姿態和位置，既能避免碰撞家具，也不會迷路，還能精準規劃清掃路線，不重復清掃、不遺漏任何區域，徹底解放我們的雙手。

?智能臺燈：借助加速度計+陀螺儀檢測臺燈的傾斜角度，間接判斷用戶的坐姿，當坐姿不當時及時發出提醒，同時配合光線傳感器調整亮度，守護我們的視力。

?智能導航：通過磁力計感知車輛形勢方向。

2.3 運動健身：精準記錄運動數據，輔助科學訓練

運動領域，9軸傳感器的“精準感知”優勢被發揮得淋漓盡致，成為健身愛好者和專業運動員的“得力輔助工具”：

?運動手環/運動相機：能精準記錄跑步、騎行、游泳等運動的姿態，比如跑步時的步幅、步頻，游泳時的劃水頻率，再通過數據分析，給出科學的訓練建議，幫助我們提升運動效果。

?瑜伽/健身器材：比如智能瑜伽墊、健身鏡，通過9軸傳感器實時檢測用戶的動作姿態，判斷動作是否標準，實時糾正錯誤動作，避免運動損傷，讓訓練更高效、更安全。

?專業運動設備：滑雪板、沖浪板等專業設備上，也會搭載9軸傳感器，能記錄運動員的動作幅度、轉速，幫助運動員分析動作細節，優化訓練方案，提升運動成績。

在對“精準度”和“穩定性”要求極高的工業、航空航天領域，9軸傳感器是不可或缺的核心部件，承擔著“姿態控制”“位置定位”的關鍵作用，守護著高端領域的安全與高效：

2.4 工業與航空航天：高端領域的“核心保障”

在對“精準度”和“穩定性”要求極高的工業、航空航天領域，9軸傳感器是不可或缺的核心部件，承擔著“姿態控制”“位置定位”的關鍵作用，守護著高端領域的安全與高效：

?無人機/無人車：無人機飛行時，9軸傳感器實時感知機身姿態、飛行方向和速度，配合導航系統，確保無人機平穩懸停、精準飛行，即便遇到輕微氣流，也能快速調整姿態，避免失控；無人車自動駕駛時，也需要9軸傳感器感知車輛的轉向角度、行駛姿態，輔助實現路徑規劃和避障，保障行駛安全。

?工業機器人：工廠里的機械臂，通過9軸傳感器感知自身的轉動角度、位置，精準完成抓取、搬運、組裝等動作，誤差可控制在毫米級之內，大幅提升生產效率和產品合格率。

2.5 醫療健康：輔助診斷，守護健康

除了日常場景和高端領域，9軸傳感器也走進了醫療健康領域，為疾病診斷和康復訓練提供精準的數據支撐，默默守護我們的健康：

?康復設備：比如肢體康復訓練儀，通過9軸傳感器檢測患者的肢體運動姿態和幅度，精準判斷康復進度，幫助醫生為患者制定個性化的康復方案，助力患者更快恢復。

?醫療監測：部分便攜式醫療設備（如帕金森病監測儀），通過9軸傳感器檢測患者的肢體震顫幅度和頻率，輔助醫生診斷病情、跟蹤治療效果，為治療方案調整提供依據。

?助行設備：智能助行器、假肢等助行設備上，也會搭載9軸傳感器，能感知用戶的行走姿態和運動意圖，輔助用戶平穩行走，提升行走的安全性和舒適性，幫助行動不便的人群更好地生活。

三、未來可期：9軸傳感器的發展方向

隨著科技的不斷進步，9軸傳感器也在持續升級，正朝著“更小、更精準、更低功耗、更智能”的方向穩步發展，未來將解鎖更多新場景、新可能。

一方面，它的體積會越來越小，功耗會越來越低，未來能嵌入到更小巧的設備中，比如智能戒指、植入式醫療設備等，實現更隱蔽、更便捷的感知功能；另一方面，數據融合算法會不斷優化，感知精度會進一步提升，能適應強磁場、高溫、高壓等更復雜的環境，滿足更多高端場景的需求。

除此之外，9軸傳感器還會與AI、大數據、物聯網等前沿技術深度融合：比如智能設備能通過9軸傳感器感知用戶的使用習慣（比如用戶喜歡的操作姿態），實現更個性化的服務；工業領域能通過9軸傳感器實時監測設備的運行姿態，提前預判故障，實現“預防性維護”，減少設備損壞帶來的損失。

其實，9軸傳感器的核心價值很簡單——讓設備擁有了“感知空間的能力”。它不像CPU那樣是設備的“大腦”，卻能給“大腦”提供最精準、最全面的空間數據，讓設備變得更智能、更靈活、更可靠。

從我們每天隨手使用的手機、手表，到守護我們安全的無人機、工業機器人，再到探索宇宙奧秘的航天器，9軸傳感器始終在默默發力，成為了智能時代不可或缺的“隱形基石”。相信在未來，隨著技術的不斷升級，它還會走進更多場景，為我們的生活、工作、生產帶來更多便利與驚喜。
