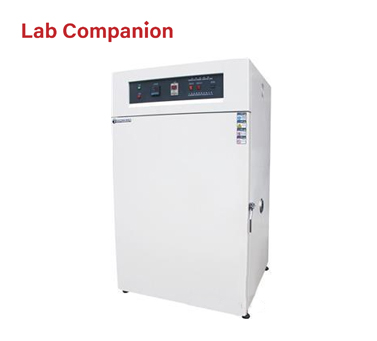

控溫精度是百級潔凈真空烘箱的核心性能指標，直接決定了高端制造、生物醫藥、半導體等領域物料干燥、固化工藝的穩定性，以及最終產品的質量合格率。廣東宏展科技在百級潔凈真空烘箱的研發中，突破傳統控溫技術局限，采用PID+PWM+SSR三重控溫算法，解決了傳統設備控溫滯后、精度不足、溫度波動大等痛點，成為設備適配嚴苛工藝需求的核心技術支撐。本文將聚焦這一單一技術，從原理、痛點、突破點及應用價值等方面，進行全面且客觀的技術解析。

一、三重控溫算法的核心定義與技術框架

宏展百級潔凈真空烘箱采用的三重控溫算法，并非單一控溫模式的簡單疊加，而是將PID（比例-積分-微分）控制、PWM（脈沖寬度調制）控制、SSR（固態繼電器）控制三者深度融合，形成“采集-分析-調節-反饋”的閉環控溫系統，實現溫度的精準、穩定控制。

其核心技術框架分為三個層面：一是通過PT100熱電阻實時采集烘箱內部溫度信號，將數據傳輸至主控芯片；二是主控芯片通過PID算法分析溫度偏差，結合PWM算法調節加熱功率輸出；三是通過SSR控制實現加熱回路的精準通斷，確保加熱功率的穩定輸出，最終實現溫度的動態平衡。三者協同工作，彌補了單一控溫算法的局限性，提升了控溫系統的響應速度與控制精度。

二、傳統控溫技術的痛點與行業局限

在三重控溫算法應用之前，行業內百級潔凈真空烘箱多采用單一PID控溫模式，這種模式在實際應用中存在明顯痛點，難以適配高端行業的嚴苛工藝需求。

一方面，單一PID控溫存在響應滯后問題。當烘箱內部溫度出現偏差時，PID算法調節加熱功率的速度較慢，易出現“超調”“欠調”現象，導致溫度波動較大，無法維持恒定溫度環境，尤其不適配熱敏材料的干燥工藝，可能造成物料變質、性能下降。另一方面，單一控溫模式無法精準控制加熱功率的輸出，加熱管易出現“頻繁啟?！?，不僅影響控溫精度，還會縮短加熱元件的使用壽命，增加設備維護成本。此外，在真空環境下，傳統控溫算法難以應對溫度傳導效率變化帶來的干擾，進一步降低了控溫穩定性。

三、宏展三重控溫算法的核心技術突破

宏展研發的PID+PWM+SSR三重控溫算法，針對傳統技術痛點，實現了三大核心突破，從原理層面解決了控溫精度與穩定性的核心問題。

（一）PID算法優化：提升溫度偏差調節精度

對傳統PID算法進行參數優化，引入自適應調節機制，可根據烘箱內部溫度偏差的大小、變化速率，自動調整比例、積分、微分系數，避免傳統PID算法“參數固定”導致的調節滯后問題。當溫度偏差較小時，算法自動降低調節幅度，防止超調；當溫度偏差較大時，加大調節力度，快速趨近設定溫度，實現溫度偏差的精準修正。

（二）PWM算法融合：實現加熱功率的無級調節

融入PWM脈沖寬度調制技術，突破傳統“通/斷”式加熱控制的局限，實現加熱功率的無級調節。通過改變脈沖信號的占空比，精準控制加熱管的通電時間，從而調節輸出功率，使加熱功率可根據溫度需求動態變化，避免加熱功率突變導致的溫度波動。例如，當溫度接近設定值時，降低脈沖占空比，減少加熱功率輸出，確保溫度穩定在設定范圍，無明顯波動。

（三）SSR控制加持：提升加熱回路的穩定性

采用SSR固態繼電器替代傳統電磁繼電器，用于控制加熱回路的通斷。SSR繼電器具有響應速度快、無觸點、無噪音、壽命長等優勢，可實現加熱回路的快速、穩定通斷，避免傳統電磁繼電器觸點磨損、接觸不良導致的加熱功率不穩定問題。同時，SSR繼電器的精準控制的，進一步提升了控溫系統的響應速度，確保溫度信號與加熱功率調節的同步性。

四、技術應用價值與實際適配場景

三重控溫算法的應用，使宏展百級潔凈真空烘箱的控溫精度提升至±0.1℃，遠高于行業常規的±0.5℃標準，同時實現了溫場均勻性≤2%，有效解決了傳統設備的控溫痛點，其實際應用價值主要體現在兩個方面。

對于熱敏材料（如醫藥原料、半導體芯片、鋰電池材料），精準的控溫能力可避免物料因溫度波動出現變質、變形等問題，保障產品質量；對于批量生產場景，穩定的溫度環境可確保不同位置的物料干燥效果一致，提升生產合格率與穩定性。此外，該算法的節能特性也較為突出，通過精準調節加熱功率，避免無效能耗，相較于傳統控溫技術，可降低設備能耗約15%。

五、技術總結

宏展百級潔凈真空烘箱的三重控溫算法，是基于傳統控溫技術的優化與創新，通過PID、PWM、SSR三者的協同工作，實現了控溫精度、響應速度與運行穩定性的三重提升。該技術不僅解決了行業內長期存在的控溫痛點，也為百級潔凈真空烘箱適配高端行業嚴苛工藝需求提供了核心支撐，體現了在精密控溫領域的技術積累與實踐能力。作為單一核心技術，其原理清晰、應用場景明確，為行業同類設備的控溫技術升級提供了有益參考。
