FPGA硬件設計之ZYNQ外圍DDR介紹

FPGA設計論壇 ? 來源:FPGA設計論壇 ? 2026-03-25 15:30 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

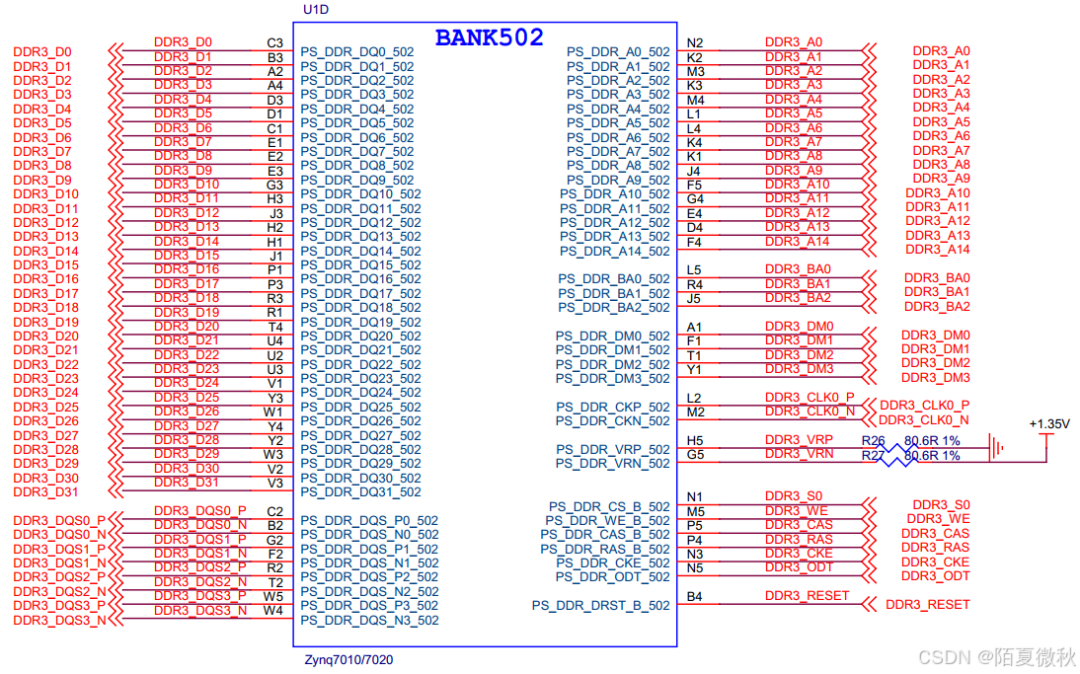

一、原理圖設計

由于ZYNQ-PS端的BANK502基本就是為DDR設計的,所以原理圖設計非常簡單:幾乎就是PIN TO PIN連接。



二、引腳IO意義

在ZYNQ-PS中,DDR的各個引腳都承擔著不同的功能,它們?cè)趦?nèi)存的工作中起著至關重要的作用。

DDR3_Ax(地址線):

這些引腳用于傳輸內存的地址信息。x代表不同的地址線,通常有A0、A1等,表示DDR內存的行、列地址。

DDR3_Dx(數據線):

Dx 是數據總線,用于在內存和控制器之間傳輸數據。它們負責雙向數據傳輸,數據總線的寬度決定了DDR的帶寬。

DDR3_DQSx(數據選通信號):

DQS(Data Strobe)信號用于同步數據傳輸。每個數據通道都會有一個DQS信號,與數據線(Dx)一起傳輸,用來標識數據傳輸?shù)臅r(shí)序。

DDR3_DMx(數據掩碼):

DQM(Data Mask)信號用于在讀取或?qū)懭氩僮鲿r(shí)選擇性地屏蔽(忽略)數據線的某些位。例如,在寫操作中,可以使用DQM來忽略數據總線上的某些位。

DDR3_BAx(銀行地址線):

這些引腳用于選擇DDR內存的不同銀行。DDR內存通常分為多個銀行(如Bank0、Bank1等),通過BA線來選擇訪問的具體銀行。

DDR3_CLK(時鐘信號):

這是DDR內存的時鐘信號,通常有正反兩個時鐘(CLK、CLK_N)。時鐘信號用于同步數據的讀取和寫入。它是DDR內存系統中非常重要的時序信號。

DDR3_CS(片選信號):

片選信號用于激活或禁用特定的DDR內存模塊。通常情況下,只有當片選信號為有效時,內存才能進行讀寫操作。

DDR3_WE(寫使能信號):

寫使能信號表示內存控制器是否允許對內存進行寫操作。當WE為低電平時,內存處于寫模式。

DDR3_CAS(列地址選通信號):

CAS(Column Address Strobe)信號用于指示列地址的有效性。它與RAS(行地址選通信號)一起配合工作,選擇訪問的內存單元。

DDR3_RAS(行地址選通信號):

RAS(Row Address Strobe)信號與CAS信號一起工作,用于指示行地址的有效性。RAS和CAS共同作用來選擇內存中的特定單元。

DDR3_CKE(時鐘使能信號):

CKE(Clock Enable)信號用于啟用或禁用內存的時鐘。當該信號為低電平時,內存會進入低功耗模式,并停止接受時鐘信號。

DDR3_ODT(終端電阻信號):

ODT(On-Die Termination)信號控制內存模塊的終端電阻。它有助于減少信號反射,提高信號的完整性,尤其是在高速傳輸時非常重要。

DDR3_RESET(復位信號):

該信號用于復位DDR內存。當系統啟動時,復位信號用于確保內存處于一個已知狀態。

這些信號共同工作,確保DDR內存的正確初始化、數據傳輸、時序同步等操作。了解它們的作用對于調試和優化DDR設計至關重要。

VRP和VRN參考電阻選擇

在IO內部增加串行匹配電阻或者并聯匹配電阻(上拉和下拉),阻值參考外部連接在VRP和VRN的參考電阻阻值R(不用內部的,以彌補制程差異和溫度變化帶來的阻值變化)。

注意VRP要連接一個參考電阻Rref到GND,VRN連接一個參考電阻Rref到VCCO。

7系的VPN/VRN上的電阻值選擇是以前系列的2倍。例如為了50Ω的并聯匹配,6系列的FPGA外部參考電阻是50Ω,7系列FPGA是100Ω。只要使能了DCI功能,VRP和VRN就不能當做普通IO使用。

三、多片連接

1、全獨立

在多片DDR的設計中,某些引腳可以共用,而有些則需要獨立連接到不同的內存模塊。以下是一些常見的信號,如何在多個DDR模塊之間共享或獨立連接的解釋?zhuān)?/p>

可以共享的信號:

時鐘信號(DDR3_CLK 和 DDR3_CLK_N):

時鐘信號通常是全局共享的。所有連接的DDR模塊都可以共享這兩個時鐘信號(CLK 和 CLK_N),以確保所有內存模塊在同一個時鐘周期下工作。

片選信號(CS):

如果你有多個DDR模塊,片選信號(CS)可以獨立連接到每個DDR模塊。每個DDR模塊都會有自己的片選信號,因此只有特定的DDR模塊會被選中工作,其他模塊處于禁用狀態。

復位信號(RESET):

復位信號通常是共享的,所有DDR模塊可以在同一時間進行復位。你可以通過一個全局復位信號來重置所有DDR模塊。

DQS和DQS#(數據選通信號):

如果多個DDR模塊的DQS(數據選通信號)是被分別標識為DQS0、DQS1等,那么這些信號可以是共享的(但實際上每個模塊會有自己的DQS信號,只是它們?cè)谶壿嬌鲜峭降模R虼?,?shù)據選通和同步信號一般會有一個共享的時鐘。

需要獨立連接的信號:

地址信號(A[15:0]):

每個DDR模塊需要獨立的地址線組,來訪問其特定的內存區域。地址信號(如 A[0] - A[15])在多個內存模塊之間不能共享,否則會導致訪問沖突。每個DDR模塊都會有一組獨立的地址線。

數據總線(DQ[15:0] 或 DQ[31:0]):

數據線通常是獨立的。每個DDR模塊都會有自己的數據總線(DQ線)。這些數據線需要與每個模塊的內存區域獨立連接。

數據掩碼信號(DM):

每個DDR模塊需要獨立的DM信號,用于數據寫入時的掩碼控制。不同的模塊會有不同的掩碼信號,因此不能共享。

銀行地址信號(BA):

每個DDR模塊的銀行地址(BA)信號是獨立的,通常需要獨立連接到每個內存模塊,因?yàn)槊總€(gè)模塊有自己的多個銀行(如Bank0, Bank1等)。

RAS、CAS 和 WE(行地址選通信號、列地址選通信號、寫使能信號):

這些信號也需要獨立連接到每個內存模塊。由于每個DDR模塊需要不同的行地址和列地址,必須單獨連接這些信號。

ODT(終端電阻信號):

對于每個DDR模塊,ODT信號通常也是獨立的,用來控制每個模塊的終端電阻。

總結:

共享信號:時鐘信號、復位信號、片選信號、DQS信號(按情況而定)。

獨立信號:地址信號、數據總線、數據掩碼信號、銀行地址信號、RAS、CAS、WE、ODT等。

在設計多個DDR模塊的電路時,重要的是保證每個模塊的獨立性,避免地址和數據總線上的信號沖突,同時確保時鐘信號等共享信號的同步性。為確保系統穩定,通常會使用獨立的片選信號來激活和選擇特定的DDR模塊,這樣可以通過控制不同的片選信號來選擇訪問哪個內存模塊。

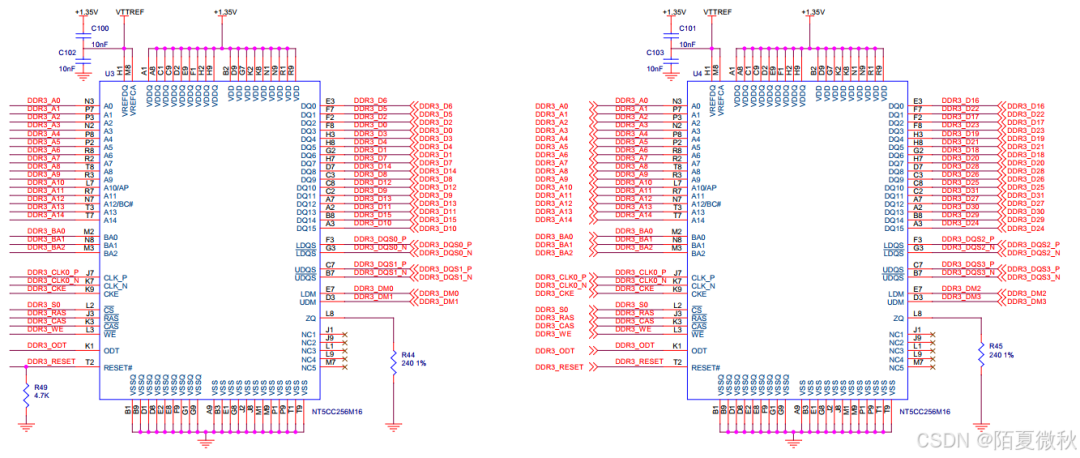

2、共用地址線

可以共用地址信號,但必須獨立DQS,DM,D數據。共用地址,從而拓高數據位寬,從而實現A0~A14以及D0~D31的DDR驅動。

四、供電設計

在DDR內存設計中,除了你提到的VDD、VDDQ、DDR_VTT和DDR_VREF,DDR還有一些其他重要的電源相關信號。每個電源信號的設計和使用都需要遵循特定的規范,以保證系統的穩定性和性能。以下是常見的DDR電源信號及其注意事項:

1.VDD(主供電電壓)

作用:VDD是整個DDR內存芯片的核心電源,負責為內存的邏輯電路提供電力。

電壓:對于DDR3和DDR4內存,VDD通常為1.5V(DDR3)或1.2V(DDR4)。確保電壓穩定并在推薦范圍內。

注意事項:

確保VDD穩定,不要超出內存的額定電壓范圍。

對于高性能DDR(如DDR4或LPDDR4),VDD電壓可能更低,因此需要確保電源設計符合特定的低壓要求。

2.VDDQ(I/O供電電壓)

作用:VDDQ是用于DDR內存I/O端口的電源,包括數據總線和控制信號線等。

電壓:通常與VDD電壓相關。DDR3的VDDQ為1.5V,DDR4為1.2V,但可以通過系統設計選擇VDDQ的不同電壓(如1.8V或1.2V)。

注意事項:

VDDQ的電壓要與主板或者芯片組的I/O電壓兼容。

確保I/O電壓與內存的工作電壓一致,否則會導致數據傳輸錯誤或內存不穩定。

與BANK502供電電壓一致,一般為1.5V。

3.DDR_VTT(終端電壓)

作用:DDR_VTT是DDR內存的數據總線和控制信號線的參考電壓,也叫做終端電壓。它通常是VDDQ的一半,用于終端電阻的提供,以確保信號完整性。

電壓:

DDR_VTT通常是VDDQ的一半,舉例來說,如果VDDQ為1.5V,DDR_VTT則為0.75V。

注意事項:

需要通過電源轉換器為DDR_VTT提供穩定的電壓。

如果DDR_VTT電壓不穩定或錯誤,會導致數據傳輸中的反射或噪聲,影響內存性能。

上拉地址A、BA、CS、RAS、CAS、WE、ODT、CKE。

4.DDR_VREF(參考電壓)

作用:DDR_VREF是用于控制數據位(DQ線)信號的參考電壓。它定義了信號的“高”電平和“低”電平的邊界。

電壓:DDR_VREF通常為VDDQ的一個固定比例,

通常是VDDQ的1/2(例如,對于VDDQ為1.5V時,DDR_VREF為0.75V)。

注意事項:

這個電壓非常重要,用于確保數據總線上的信號準確地識別“高”和“低”電平。

如果DDR_VREF電壓不穩定或不正確,會影響到內存的數據穩定性,導致錯誤的信號識別和數據讀取。

總結和注意事項:

電壓穩定性:所有電源電壓需要非常穩定,任何波動都可能導致內存工作不穩定或無法正確初始化。

電源去耦合:應為所有關鍵電源(如VDD、VDDQ、DDR_VTT、DDR_VREF)提供適當?shù)娜ヱ詈?a href="http://www.makelele.cn/tags/電容/" target="_blank">電容,通常會在內存引腳附近安置低ESR的電容,以減少電源噪聲。

電源時序:某些內存模塊在啟動時對電源的時序有嚴格要求。確保電源電壓按正確的順序升起,并且在內存啟動過程中保持穩定。

溫度管理:DDR模塊在高負載下可能會產生較大的熱量,因此需要考慮散熱設計。過熱可能會導致電源不穩定,影響內存性能。

這些電源信號共同作用,確保DDR內存能夠穩定、可靠地工作。在設計電源系統時,要嚴格遵守內存芯片的電源要求,并且在實際應用中做充分的驗證和測試。
