安瑞科電子ASD系列一體成型電感

在醫療電子設備向便攜化、高精度、高可靠性升級的賽道上，核心被動元件的性能直接決定終端設備的穩定性與安全性。電感作為醫療設備電源回路、信號調理模塊的關鍵部件，不僅要滿足基礎的儲能、濾波功能，更需應對復雜醫療場景下的抗干擾、微型化、長壽命等嚴苛要求。

深耕電感領域二十余年的安瑞科電子，專為醫療場景打造的醫療電子系列電感，憑借醫療級品控、優異的電氣性能，成為醫療設備廠商的核心選型。其中ASD0420一體成型電感、CDC1608貼片功率電感兩款核心型號，精準覆蓋不同醫療場景需求，其特性表現更是凸顯了安瑞科在醫療級電感領域的技術沉淀。本文將以電子發燒友的專業視角，全面拆解安瑞科醫療電子系列電感的四大核心特性，結合兩款重點型號的實測細節，為工程師選型提供精準參考。

一、醫療級品控加持，超高可靠性筑牢設備安全底線

醫療設備（如呼吸機、植入式周邊電路、便攜監護儀）多需24小時不間斷運行，部分設備還需承受高溫消毒、濕熱環境等考驗，對電感的可靠性提出了遠超工業級的要求。安瑞科醫療電子系列電感全程遵循醫療級生產標準，通過ISO13485醫療質量管理體系、ISO9001等認證，嚴格契合EN IEC62275:2019電子設備用固定電感器標準要求，每批產品均經過高精密全檢，從源頭杜絕性能偏差。

作為系列核心型號，ASD0420一體成型電感與CDC1608貼片功率電感在可靠性上表現尤為突出，二者均采用醫療級高磁導率磁芯材料與生物兼容絕緣涂層，確保長期生物兼容性與環境穩定性，且通過GB/T 15651電子元器件環境試驗標準認證。

具體來看，ASD0420一體成型電感（0420封裝/1μH）采用一體成型封閉結構設計，無粘合劑拼接，從根本上避免了傳統電感因粘合劑老化導致的性能衰減，這也是一體成型電感相較于傳統繞線型電感的核心優勢之一，其電感量誤差控制在±10%以?xún)?nèi)，溫漂系數±30ppm/℃，契合小型醫療設備對精度的基礎需求。

CDC1608貼片功率電感（1608封裝/10μH）作為貼片功率型產品，精度更優，電感量誤差≤±5%，溫漂系數低至±20ppm/℃，適配對參數精度要求更高的診斷設備。兩款型號均支持-40°C至+125°C寬溫域工作，即便經過γ射線、環氧乙烷等高溫消毒程序（符合YY/T 1607—2018醫療器械輻射滅菌標準），性能衰減也能控制在5%以?xún)?nèi)，完全滿足醫療設備消毒需求。

可靠性實測數據顯示，兩款型號在85°C/85%RH條件下持續加載額定電流1000小時，電感值漂移率＜3%，遠超工業級標準；MTBF（平均無故障工作時間）可達10000小時以上，最大限度降低醫療設備故障風險。此外，全自動化生產流程杜絕了虛焊、假焊等問題，ASD0420一體成型結構的機械強度更優，可承受醫療設備組裝過程中的輕微震動，CDC1608則優化了焊點工藝，適配醫療設備長期高頻運行需求，進一步強化可靠性。

二、極致EMI抑制，守護醫療信號精準傳輸

醫療設備多處于復雜電磁環境中，ECG前端、便攜式超聲儀、近紅外腦功能檢測儀等設備的信號傳輸精度，直接影響診斷結果的準確性，而電感的EMI（電磁干擾）抑制能力，是保障信號純凈度的關鍵。安瑞科醫療電子系列電感針對性?xún)?yōu)化抗干擾設計，依托不同結構優勢，實現極致EMI抑制，完全符合YY 9706.102-2021醫用電氣設備電磁兼容標準。

ASD0420一體成型電感采用閉環磁路多層屏蔽架構，封閉磁路設計可有效減少磁泄漏，這也是一體成型電感在電磁屏蔽上的天然優勢。實測數據顯示，其輻射噪聲比常規電感降低13dBμV/m（30MHz-1GHz頻段），自諧振頻率（SRF）≥600MHz，可有效避免與醫療設備常用的13.56MHz RFID、2.4GHz藍牙頻段產生寄生耦合，完美適配可穿戴監護設備、微型診斷模塊的信號濾波需求。同時，其一體成型結構無粘合劑，可避免傳統電感因粘合劑產生的機械振動噪聲，進一步提升信號傳輸穩定性。

CDC1608貼片功率電感則采用高磁導率合金粉末屏蔽罩，輻射噪聲降低11dBμV/m，SRF≥400MHz，能有效抑制DC-DC轉換器開關噪聲對敏感模擬電路的干擾，適配超聲儀、輸液泵等中功率設備的功率驅動與信號調理需求。此外，該型號優化了分布電容控制，減少信號傳輸過程中的損耗，進一步提升抗干擾性能，確保醫療設備信號傳輸?shù)木珳?zhǔn)性。

三、封裝與功率精準適配，兼顧微型化與實用性

隨著醫療設備向便攜化、超薄化發展，微型植入式設備、可穿戴監護儀等對電感的體積提出了嚴苛要求，而中功率診斷設備則需要電感具備較強的功率承載能力。安瑞科醫療電子系列電感針對性?xún)?yōu)化封裝與功率設計，兼顧微型化與實用性，其中ASD0420與CDC1608兩款型號，分別覆蓋超小型與中功率場景，適配不同設備的布局需求，符合貼片電感與功率電感的核心選型標準。

ASD0420一體成型電感采用0420微型封裝，尺寸僅為1.0×0.5×0.5mm，是目前安瑞科醫療系列中最小巧的型號之一，可靈活嵌入膠囊內鏡、皮下注射泵、微型血氧儀等超小型醫療設備的PCB緊湊布局，無需占用過多空間。其一體成型結構兼顧小型化與機械強度，可承受醫療設備組裝過程中的輕微震動，不易損壞，契合超小型設備的使用場景需求，這也契合了當前一體成型電感向小型化、集成化發展的行業趨勢。

CDC1608貼片功率電感采用1608封裝，尺寸為4.0×2.0×1.2mm，兼顧體積與功率承載能力，額定電流可達3A，飽和電流（Isat）≥4A，可適配中功率醫療設備的功率驅動需求，同時封裝尺寸適中，適配便攜式超聲儀、輸液泵等設備的布局，無需占用過多PCB空間。作為貼片功率電感，其還具備低電阻、高能量?jī)?chǔ)存的特性，可有效提升設備電源效率。

兩款型號的封裝焊盤設計均兼容主流貼片工藝，支持激光焊接，焊接精度可達±0.1mm，其中ASD0420適配超小型PCB的精密焊接，CDC1608焊接穩定性更優，可適配批量生產需求；同時均可提供定制化服務，可根據設備需求調整電感量、封裝高度等參數，兼顧靈活性與實用性，滿足不同醫療設備的個性化選型需求。

四、環保安全合規，契合醫療級材質標準

醫療設備直接接觸人體或用于生命支持，元件的環保性與安全性至關重要，任何有害物質的泄漏或老化，都可能對人體和環境造成危害。安瑞科醫療電子系列電感全系列采用無鉛、無鹵環保材質，通過歐盟RoHS標準與SGS環保檢測，無任何有害物質，契合生物可降解醫療設備的環保需求，也符合當前電子元件綠色環保的發展趨勢。

其中，ASD0420一體成型電感的絕緣涂層經過特殊生物兼容處理，絕緣電阻維持＞10GΩ，即便在濕熱環境下也能保持優良性能，適配植入式設備周邊電路等對安全性要求極高的場景；CDC1608貼片功率電感的絕緣電阻≥8GΩ，滿足常規醫療場景需求，同時其屏蔽罩采用防腐蝕鍍層，可適配醫院潮濕、腐蝕性環境，進一步提升使用壽命，降低設備維護成本。

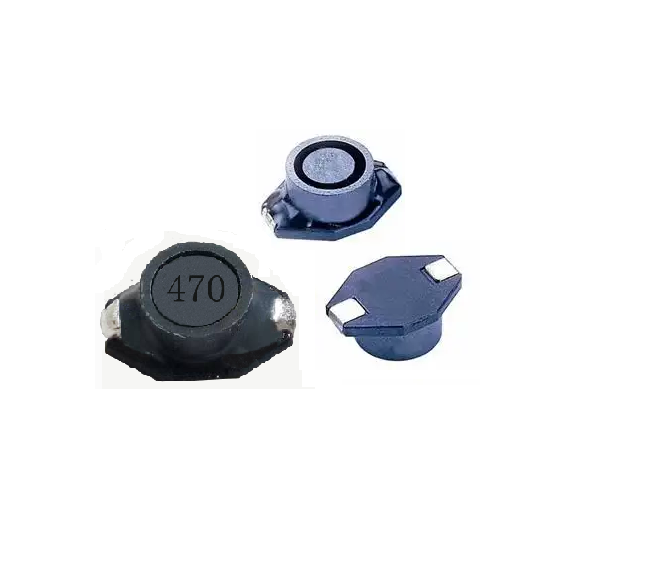

安瑞科電子CDC系列貼片功率電感

特性總結：兩款核心型號，適配不同醫療場景需求

綜合來看，安瑞科醫療電子系列電感的四大核心特性——醫療級可靠性、極致EMI抑制、精準封裝適配、環保安全合規，精準直擊醫療場景的核心痛點，而ASD0420一體成型電感與CDC1608貼片功率電感，更是將這些特性發揮到極致，形成差異化適配優勢：

ASD0420一體成型電感：以微型化、低損耗、高抗干擾為核心優勢，依托一體成型結構的天然特性，適配超小型便攜醫療設備，完美解決小型設備布局緊湊、信號易受干擾的痛點；

CDC1608貼片功率電感：以高精度、高功率承載、高穩定性為核心優勢，適配中功率診斷/治療設備，滿足設備功率驅動與信號調理的嚴苛需求。

對于醫療設備工程師而言，安瑞科醫療電子系列電感不僅通過了嚴苛的醫療級認證與實測驗證，更能通過靈活的定制化服務，滿足不同設備的個性化需求，是兼顧性能與適配性的優選選型方案，也彰顯了安瑞科在醫療級電感領域的技術實力與行業積淀。
