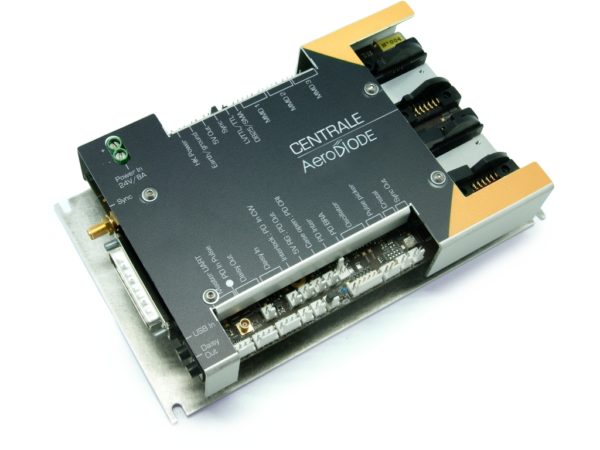

AeroDIODE的中央電子板是一款高度集成的雙通道激光驅動器。它內置了兩個獨立的激光二極管驅動、六路光電二極管處理電路、脈沖選擇同步系統，并集成了多種專用功能。該設計具備出色的通用性，能兼容幾乎所有光纖激光器架構，極大地縮短了原型開發周期，僅需數周即可完成整機驗證。

光纖二級管驅動器包含一個用于種子激光二極管的"脈沖與連續波"雙模式通道，以及一個用于泵浦激光二極管的"連續波"專用通道。光纖半導體激光管驅動器兼容所有類型的光纖激光器架構：包括鎖模、調Q、主振蕩功率放大(MOPA)等結構，可適配任何類型的種子源——如電光調制(EOM)激光二極管、增益開關激光二極管、微片激光器等。其光纖雙通道半導體激光驅動器針對單次脈沖至連續波性能進行優化，脈沖寬度低至1納秒，峰值電流高達3500毫安。

在噪聲、精度、響應時間、互鎖等方面完全滿足光纖激光器的應用要求。光纖二級管驅動器幾乎適配所有類型的光纖激光器架構：包括鎖模、調Q開關、主振蕩功率放大器(MOPA)、電光調制(EOM)、增益開關、微片振蕩器等。光纖二級管驅動器為復雜多級架構的啟?？刂婆c安全階段管理提供了簡潔高效的解決方案。此光纖二級管驅動器可輕松與其他AeroDIODE控制板連接，并兼容所有AeroDIODE單模激光二極管。

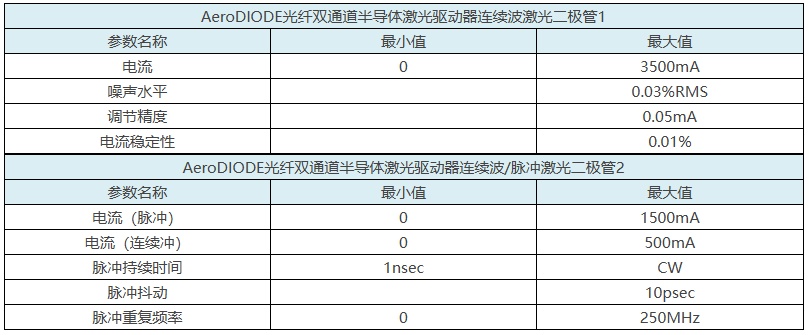

AeroDIODE雙通道光纖半導體激光管驅動器Centrale規格：

AeroDIODE光纖雙通道半導體激光驅動器Central Electronic Board能同時控制最多兩個單模蝶形封裝激光二極管、六個光電二極管及多個外部設備：光纖雙通道半導體激光驅動器的一個蝶形激光二極管分別支持連續波與連續波/脈沖模式工作，驅動電流達1.5安培且具備極低噪聲基底;另一個個蝶形激光二極管支持1納秒至連續波的脈沖工作模式，內置脈沖寬度與重復頻率調節功能;雙驅動光纖半導體驅動器的兩個光電二極管用于高精度連續波光功率測量;一個光電二極管：用于光信號重復頻率測量;兩個光電二極管：用于脈沖信號平均光功率測量;一個光電二極管：用于連續波/脈沖模式下的反向反射光功率監測為復雜多級光纖激光器的啟停控制與安全階段管理提供簡潔解決方案。

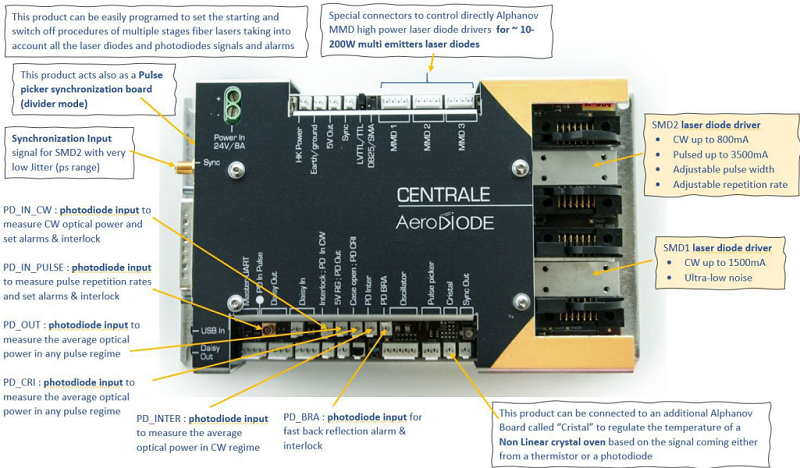

光纖激光管驅動器性能經過優化，在噪聲控制、精度、響應時間、互鎖等方面完全滿足光纖激光器的應用要求。雙驅動光纖半導體驅動器作為ALPhANOV多板系列的核心單元，該板卡凝聚50余項創新技術，可顯著提升光纖激光器的開發效率。光纖半導體激光管驅動器智能控制可通過USB接口同步驅動多個AERODIODE激光電子系列模塊。下圖為雙驅動光纖半導體驅動器引腳分配和功能概述。

AeroDIODE雙通道光纖半導體激光管驅動器Centrale主要特征：

光纖激光管驅動器獨立或同步驅動多種光電器件：

支持低重復頻率或脈沖配置的特殊泵浦脈沖模式

光纖激光管驅動器與ALPhANOV多板系列專用互聯接口，可實現復雜光纖激光架構的完整集成

智能控制可通過USB接口同步驅動多個AERODIODE激光電子系列模塊

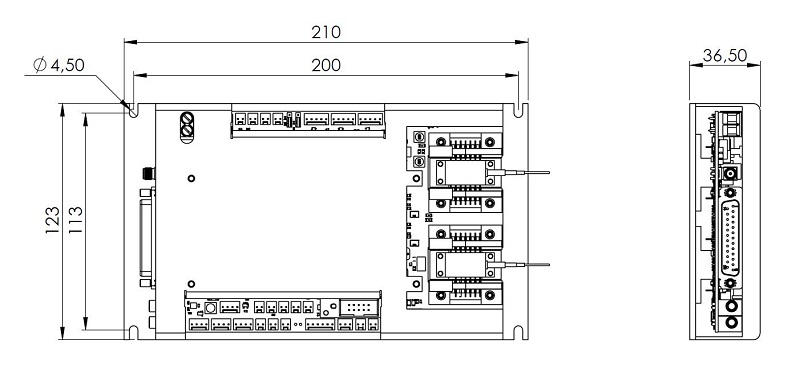

AeroDIODE光纖半導體激光驅動器Centrale圖紙：

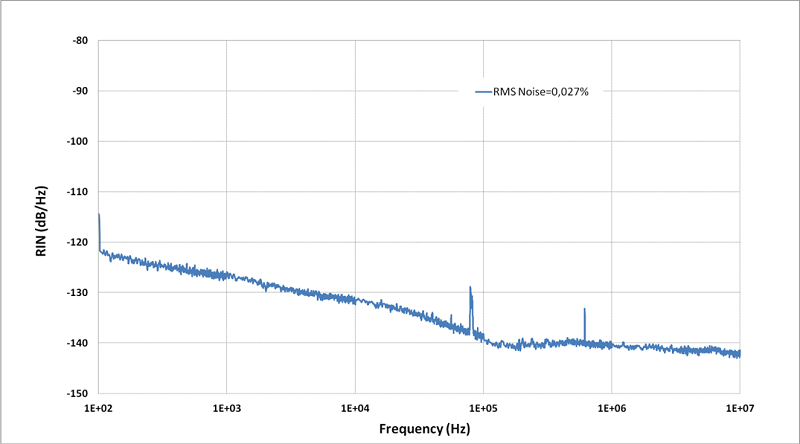

AeroDIODE光纖半導體激光驅動器的低噪聲發射水平，RMS噪聲為0.027%(100Hz至10Hz)

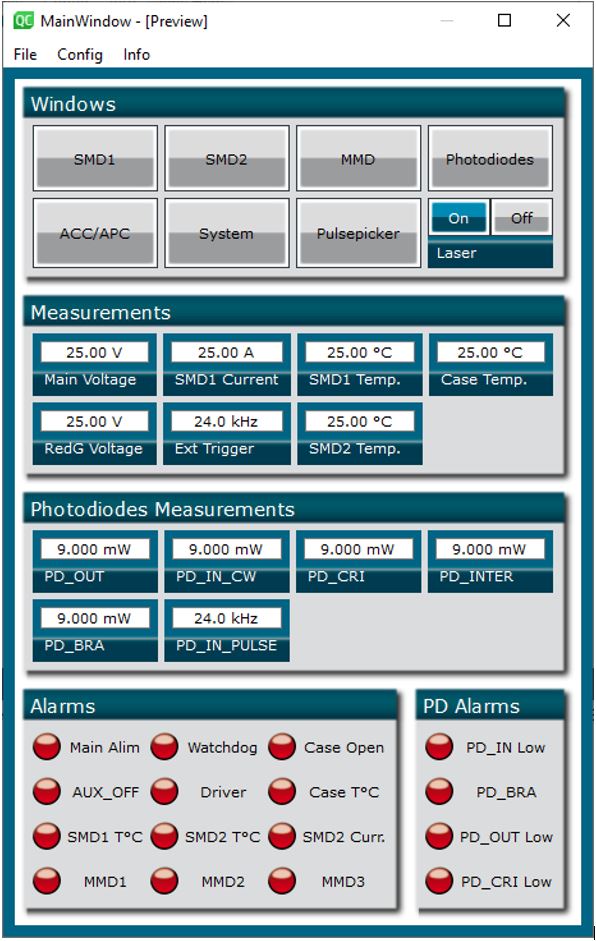

AeroDIODE光纖半導體激光驅動器圖形用戶接口控制2個半導體激光管驅動器、6個光電二極管、20個警報器和聯鎖等。警報器和聯鎖的相應時間為2ns。
