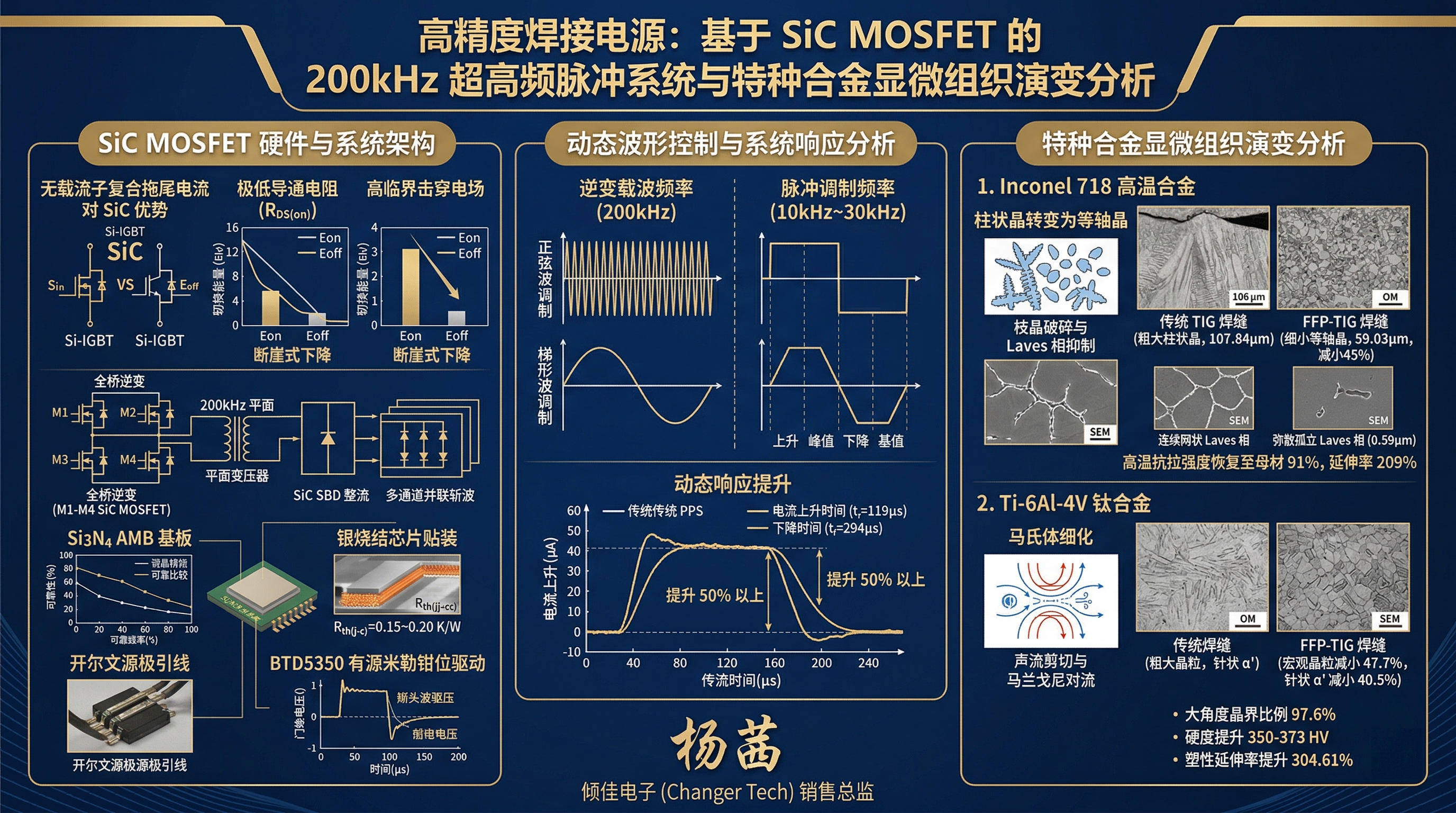

高精度焊接電源：基于 SiC MOSFET 的 200kHz 超高頻脈沖系統與特種合金顯微組織演變分析

現代先進制造與高精度焊接電源的技術演進

在現代先進制造、航空航天構件修復以及特種能源工程等前沿領域，材料的連接質量直接決定了整個系統的物理極限與運行可靠性。長久以來，傳統的脈沖焊接電源（Pulse Power System, PPS）一直是工業焊接領域的核心設備。然而，受限于傳統硅基絕緣柵雙極型晶體管（Si-IGBT）的物理材料瓶頸，這類電源在性能提升上面臨著難以逾越的障礙 。由于 IGBT 是雙極型器件，其在關斷過程中不可避免地存在少數載流子復合拖尾電流（Tail Current），這一現象導致了極高的關斷損耗，使得基于 IGBT 的大功率逆變器開關頻率通常被死死限制在 20 kHz 左右 。在如此受限的載波頻率下，傳統焊接電源的參數控制顯得極其僵化，動態響應遲緩，固定的調制設計嚴重制約了電弧能量傳遞的精確度 。

碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）的商業化成熟，為電力電子拓?fù)渑c焊接轉換器性能帶來了革命性的范式轉移。作為一種寬禁帶（Wide Bandgap, WBG）半導體材料，SiC 擁有比傳統硅材料高出近十倍的臨界擊穿電場，這使得其在具備相同耐壓等級的前提下，漂移區厚度可以大幅縮減，從而展現出極低的導通電阻（RDS(on)?） 。更為關鍵的是，作為多子器件的 SiC MOSFET 完全消除了少數載流子存儲效應，從根本上根除了拖尾電流，使得開關損耗（Eon? 和 Eoff?）呈現斷崖式下降 。這一物理特性的根本性突破，賦予了電力電子轉換器將開關頻率提升一個數量級的能力。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

基于上述背景，最新的工程研究與工業實踐成功開發出了一種基于 SiC MOSFET 的 200kHz 超高頻脈沖系統（Ultra-High Frequency Pulse Power System, UF-PPS） 。該系統通過全橋逆變架構與基于 ARM 架構的數字控制技術，首次將焊接電源的開關載波頻率推升至 200 kHz 的驚人高度 。這種超高頻載波提供了前所未有的控制帶寬，使得系統能夠?qū)崿F(xiàn)極為細膩的動態波形控制，包括對 10 kHz 至 30 kHz 范圍內的宏觀脈沖包絡進行正弦波、梯形波以及復合波的動態調制 。隨之而來的是系統動態響應速度的跨越式提升——其電流上升時間縮短至 119 μs，下降時間僅為 294 μs，相比傳統 IGBT 方案動態響應速度提升了 50% 以上 。這種高精度能量傳遞與極速響應能力，不僅徹底改變了熔化極氣體保護焊中的熔滴過渡動力學行為，更在非熔化極鎢極氬弧焊（GTAW/TIG）中激發出強烈的聲流與馬蘭戈尼（Marangoni）對流效應，從而在微觀層面上顯著改善了 Inconel 718 鎳基高溫合金與 Ti-6Al-4V 鈦合金等特種合金的焊接顯微組織 。

碳化硅器件物理特性與高功率工業模塊架構

200 kHz 超高頻脈沖系統的成功構建，深刻依賴于工業級 SiC MOSFET 模塊及其底層半導體封裝材料的全面升級。焊接工藝中極端的電熱循環，對功率模塊的載流能力、寄生參數抑制以及熱機械可靠性提出了極其苛刻的要求。

工業級模塊設計與熱機械可靠性

為了應對大功率電焊機的嚴苛工況，系統廣泛采用了專門優化的高功率密度 SiC 模塊。例如，基本半導體（BASIC Semiconductor）推出的 Pcore?2 34mm 系列 BMF80R12RA3 模塊，是一款額定電壓 1200V、導通電阻 15 mΩ、額定電流 80A 的半橋 SiC MOSFET 模塊，專為高端工業電焊機等高頻應用定制 。而在更高功率層級的應用中，如采用 Pcore?2 62mm 封裝的 BMF540R12KA3 半橋模塊，其導通電阻更是低至 2.5 mΩ，標稱電流高達 540A，展現了極強的通流能力 。此外，為了進一步降低二極管續流期間的管壓降與雙極性退化風險，部分模塊內部集成了碳化硅肖特基勢壘二極管（SiC SBD），使其幾乎沒有反向恢復行為（極低的 Qrr?），大幅降低了高頻死區時間內的損耗 。

高頻硬開關不可避免地伴隨著局部高熱流密度的產生，因此封裝材料的熱物理屬性直接決定了系統的壽命。傳統的功率模塊普遍采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為直接覆銅（DCB）陶瓷基板 。雖然 AlN 擁有高達 170 W/mK 的優異熱導率，但其斷裂韌性僅為 3.4 MPam?，抗彎強度不足（350 N/mm2），在電焊機頻繁且劇烈的熱沖擊下極易產生微裂紋，導致銅箔與陶瓷層發生剝離分層 [3]。為此，新一代 SiC MOSFET 工業模塊全面引入了高性能的氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板 [3]。Si3?N4? 基板不僅擁有 90 W/mK 的良好熱導率，其抗彎強度更是高達 700 N/mm2，斷裂韌性達到 6.0 MPam? 。實驗數據表明，在歷經 1000 次嚴苛的溫度沖擊試驗后，Al2?O3? 和 AlN 基板均出現了分層現象，而 Si3?N4? 基板依然保持了出色的接合強度，這種熱機械穩定性是支撐 200kHz 連續高頻運作的物理基礎 。

除了大型模塊，先進的單管分立器件也在此類高頻拓?fù)渲邪l(fā)揮著關鍵作用。例如 B3M 系列的 B3M010C075Z（750V, 10 mΩ）和 B3M011C120Z（1200V, 11 mΩ）等分立 SiC MOSFET，在芯片貼裝工藝上摒棄了傳統的軟釬焊，轉而采用了先進的銀燒結（Silver Sintering）技術 。銀燒結層具備極高的熱導率與熔點，使得器件的結殼熱阻（Rth(j?c)?）被壓縮至驚人的 0.15 到 0.20 K/W 。這種極致的熱擴散路徑極大減輕了超高頻開關狀態下對外部散熱器的體積依賴要求。

SiC MOSFET 與傳統 IGBT 的損耗與效率對比

在焊接逆變器的電力電子系統級評估中，SiC MOSFET 相比高速 IGBT 展現出了碾壓式的性能代差。通過 PLECS 熱電耦合仿真軟件對 H 橋硬開關拓?fù)溥M(jìn)行工況模擬（母線電壓 540V，輸出功率 20kW，散熱器溫度 80℃，占空比 0.9），可以清晰地量化這一優勢 。

注：以上數據基于基本半導體官方 PLECS 電力電子仿真平臺提取 。

仿真結果深刻揭示了寬禁帶材料的威力：盡管 SiC MOSFET 模塊（BMF80R12RA3）的運行頻率設定為 80 kHz，是對比測試中 IGBT（20 kHz）的整整四倍，但其在處理同樣的 20 kW 輸出功率時，單管總損耗（80.29 W）僅約為 IGBT（149.15 W）的一半 。尤其是在關斷階段，SiC MOSFET 無拖尾電流的特性使其關斷損耗暴降至 12.15 W，而 IGBT 則高達 47.23 W 。H 橋的總效率由此提升了近 1.58 個百分點（從 97.10% 提升至 98.68%） 。正是由于這種在數百千赫茲下依然保持極低熱耗散的能力，才使得設計工作在 200 kHz 的超高頻脈沖焊接系統成為可能。若在此頻率下強行運行 IGBT，巨大的開關損耗將迅速導致熱失控與器件燒毀 。

200kHz 超高頻脈沖系統拓?fù)渑c高頻寄生抑制

構建一臺能夠穩定輸出 400A 電流并以 200 kHz 頻率進行高功率脈沖調制的焊接轉換器，不僅需要前沿的半導體芯片，更要求系統級拓?fù)浣Y(jié)構的精心設計，以及對電磁干擾（EMI）和高頻寄生參數的嚴格抑制 。

功率主電路架構與磁性元件

超高頻脈沖電源（UF-PPS）的初級能量轉換依賴于一個全橋逆變器架構，由兩個集成了 M1 至 M4 SiC MOSFET 的高頻功率模塊構成 。該逆變器首先接收來自 380V 三相交流電整流濾波后的 540V 直流母線電壓，隨后 SiC 全橋在數字信號的驅動下將其斬波為 200 kHz 的高頻交流電 。

此 200 kHz 高頻交流電通過一個專用的中心抽頭式高頻平面變壓器（T1?）傳遞至次級，初次級匝數比精心設定為 7:1 。在 200 kHz 的極高頻率下，即便是微小的占空比不對稱，也會迅速導致變壓器磁芯發生單向磁通累積，進而引發災難性的磁偏磁飽和。為徹底阻斷這一隱患，初級回路中串聯了一個隔直電容（Cb1?）以維持勵磁電流的動態平衡 。在變壓器次級，系統采用了全波整流拓?fù)洌每旎謴?fù)的碳化硅肖特基二極管（VD1?, VD2?）將高頻交流轉換為直流脈沖 。由于 SiC 二極管幾乎不存在反向恢復電荷（Qrr?），這就避免了高頻換流時產生的尖峰電流倒灌至初級側 。每只二極管兩端均并聯了 RC 緩沖吸收電路（Snubber Circuit），用以阻尼變壓器漏感與二極管結電容諧振所引發的高頻振蕩 。為了支持多通道并聯斬波與大電流輸出（額定 200A 至 400A），輸出端還配置了防回流二極管（VD）與大功率高頻濾波電感（L），以平滑電流紋波并保障波形調制的追蹤精度 。

柵極驅動的挑戰：寄生電感與米勒鉗位

在 200 kHz 頻率下驅動 SiC MOSFET，面臨的最致命物理挑戰來源于極高的電壓變化率（dv/dt）和電流變化率（di/dt）。由于 SiC 極快的開關動作，其 dv/dt 往往超過 50 kV/μs 。如此劇烈的電磁瞬態會與橋式電路中的寄生電容和寄生電感發生強烈的有害交互 。

首當其沖的是由米勒效應（Miller Effect）引發的“橋臂直通”（Shoot-through）風險 。在半橋拓?fù)渲?，?dāng)上管快速開通時，橋臂中點電壓會瞬間飆升。這一極高的 dv/dt 會通過下管的柵漏寄生電容（即米勒電容 Cgd? 或 Crss?）向其柵極注入強大的位移電流，其大小為 Igd?=Cgd??dv/dt 。該電流被迫流經下管的關斷電阻（Rg(off)?），在柵極端產生一個正向電壓降（Vgs?=Igd??Rg(off)?） 。由于 SiC MOSFET 的開啟閾值電壓（VGS(th)?）本身極低——例如常溫下僅為 2.7V，而在 150℃ 或 175℃ 的高溫工況下更是會衰減至 1.85V 左右 ——這個由 dv/dt 誘發的尖峰電壓極易擊穿閾值防線，導致原本處于關斷狀態的下管被誤導通，進而造成上下管同時導通，瞬間銷毀整個功率模塊 。

為了徹底反制米勒現象，UF-PPS 的驅動板方案（如 BTD5350 系列單/雙通道隔離驅動芯片）強制啟用了“有源米勒鉗位（Active Miller Clamp）”功能 。驅動芯片內部集成了一個專門的鉗位比較器與放電 MOSFET。在 SiC 功率管關斷期間，當比較器檢測到門極電壓下降并低于 2V 的安全閾值時，內部鉗位 MOSFET 立即導通，在門極與負電源軌（通常為 -4V）之間建立一條阻抗極低的電荷泄放回路 。這條旁路徹底架空了外部的 Rg(off)?，將誘發的米勒電流直接導入負電源，強行將門極電位鎖定在負壓狀態，確保在高 dv/dt 沖擊下器件仍能保持硬關斷 。

此外，在封裝級別，高速分立 SiC 器件（如采用 TO-247-4NL / TOLL 等 4 引腳封裝的 B3M 系列）專門引入了開爾文源極（Kelvin Source）設計 。傳統的三引腳封裝中，驅動回路和功率主回路必須共用一段源極綁定線。當功率回路產生極高的 di/dt 時，會在這段共源極電感（Lcm?）上感應出巨大的反向電動勢（?Lcm??di/dt），這不僅會抵消實際作用于芯片的驅動電壓，嚴重拖慢開關速度，還會加劇門極振蕩 。開爾文源極從芯片表面單獨引出一根無大電流流過的信號線專供驅動回路使用，在物理幾何上徹底解耦了驅動環路與功率環路，極大地降低了系統對高頻寄生電感的敏感度，保障了 200 kHz 下波形的干脆與清晰 。

電磁干擾（EMI）抑制與噪聲整形

高達 200 kHz 的超快開關邊沿使功率半導體成為系統內部最強烈的電磁干擾（EMI）輻射源 。傳統的方波驅動方式會在開關瞬間產生無限大的能量變化率，這不僅引起電氣震蕩，還會向電網和周邊環境發射豐富的寬頻諧波噪聲 。

為了在源頭上遏制 EMI，研究人員提出了一種基于閉環柵極控制的智能波形整形技術。該技術不采用簡單的陡峭方波作為驅動參考，而是創新性地選取“S型信號（S-shaped signal）”——即在數學域上由梯形信號與高斯分布信號進行卷積運算生成的平滑連續函數 。S 型信號的本質特性是其具有連續且無窮可導的平滑邊界，這意味著其在頻域上的高頻分量會被劇烈衰減 。通過引入電流反饋控制信號，動態調整輸出電壓的形狀與電流的上升斜率，使其緊密跟隨這條 S 型基準軌跡。仿真與實驗雙重驗證表明，這種“整形”技術在不顯著犧牲 SiC MOSFET 超快轉換效率的前提下，消除了輸出波形中的尖銳拐點與過沖，使得高頻域頻譜幅度出現了幾個數量級的衰減，從根本上解決了 200 kHz 焊機系統難以逾越的 EMI 輻射難題 。

動態波形控制與系統動態響應分析

200 kHz SiC UF-PPS 相較于傳統設備最具顛覆性的優勢，在于其無與倫比的波形重構與數字控制自由度。在傳統的 20 kHz IGBT 系統中，過低的載波頻率嚴重限制了軟件調制的奈奎斯特（Nyquist）帶寬。若要生成一個 1 kHz 的宏觀脈沖，20 kHz 的載波在每個脈沖周期內僅能提供 20 個控制采樣點，這使得任何嘗試精細化波形的努力都顯得粗糙且充滿階梯狀失真 。

而 200 kHz 的超高頻載波為數字控制器（基于高算力的 ARM Cortex-M4 微處理器）提供了一個極高分辨率的控制底座 。在這一基礎上，系統必須在邏輯上區分“逆變開關頻率”（200 kHz）與“脈沖調制頻率”（10 kHz 至 30 kHz）這兩個截然不同的維度 。200 kHz 是承載能量轉換的電磁底層，而 10-30 kHz 則是通過數字改變這 200 kHz 的占空比（PWM），所合成出來的、實際作用于焊接電弧的宏觀能量包絡線 。

專家系統與單神經元 PID 復合控制

由于焊接電弧是一個充滿隨機短路、等離子體波動與非線性熱動力學的極端混沌系統，常規的 PID 比例積分微分控制器根本無法跟上 200 kHz 系統的敏捷步伐 。為此，控制器引入了融合專家系統與單神經元（Single Neuron）PID 的復合控制算法 。通過高速模數轉換器（ADC）對電弧電壓和電流進行高頻采樣，單神經元算法能夠根據電流的瞬態突變，實時且自適應地調整 PID 的比例系數；而專家規則庫則負責在全局把控焊接狀態的演進階段。這種智能算法的引入，使得系統不僅“跑得快”，而且“控得準”，輸出能量可以嚴格貼合數字給定的參考曲線 。

多元化動態波形的合成與響應速度

傳統的脈沖電源大多輸出簡單的方形復合波。然而，方波在其上升沿與下降沿存在極其陡峭的“能量突變（Energy Mutation）”，這種物理沖擊不僅產生刺耳的聲學噪聲、引發電弧劇烈震蕩，更是造成飛濺的主要元兇 。得益于 200 kHz 的精細分辨率，UF-PPS 打破了波形形態的束縛，實現了梯形波（Trapezoidal）、正弦波（Sinusoidal）以及復合調制波形的動態數字生成 。

梯形波調制（Trapezoidal Modulation）： 控制器將原本無限陡峭的方波邊緣展開，重構為四個可控的獨立區間：上升脈沖群、高電流平臺群、下降脈沖群以及低電流（基值）平臺群 。通過用一系列漸變的脈沖群代替單一的垂直跳變，實現了熱量向電弧的平滑過渡，徹底避免了對熔池的爆炸性熱力學沖擊 。

正弦波調制（Sinusoidal Modulation）： 脈沖包絡嚴格按照連續的正弦曲線進行軌跡演進。這要求 ARM 處理器在每個 200 kHz 的斬波周期內連續計算并輸出不斷變化的占空比 。正弦波不僅消減了高頻諧波干擾，還能使電弧維持在一種極為聚焦、聲學共振極低的穩定狀態 。

復合波調制（Composite Waveforms）： 在一個低頻的熱輸入宏觀脈沖包絡之上，疊加幾十千赫茲的高頻紋波。低頻決定焊縫的熔深與整體熱量，高頻則專注于壓縮電弧并引發熔池的機械攪拌 。

在這些極端復雜的調制模式下，UF-PPS 的動態響應性能達到了業界巔峰。實驗示波器捕捉到的波形顯示，當電源在高電流平臺與低電流平臺之間進行切換時，電流的物理上升時間（tr?）被壓縮至區區 119 μs，下降時間（tf?）僅為 294 μs 。與市面上最先進的 IGBT 脈沖焊接系統相比，這種基于 SiC 的動態響應速度整整提升了超過 50%，為后續的熔滴精確控制提供了決定性的物理先決條件 。

動態波形對熔滴過渡精度的物理干預機制

上述由 200 kHz SiC 系統合成出的 10 kHz 至 30 kHz 高精度動態波形，徹底顛覆了熔化極氣體保護焊（GMAW/MIG）中的熔滴過渡流體力學行為。

在傳統的恒壓或低頻脈沖焊接中，焊絲端頭熔化金屬的脫落主要受制于重力與緩慢積累的電磁收縮力（洛倫茲力）。這種遲緩的受力環境導致熔滴往往長得過大，并在其落入熔池前就與熔池發生物理接觸，引發不可控的“短路過渡（Short-circuit Transition）” 。短路瞬間產生的爆炸性電流突變會將液態金屬猛烈炸飛，形成嚴重的飛濺（Splash Transition），并使焊縫表面粗糙不堪 。另外，若電磁排斥力過大，還會出現熔滴被推離熔池方向的排斥過渡（Rejection Transition），導致電弧極為不穩定 。

當頻率高達 10-30 kHz 的正弦或梯形超高頻脈沖注入電弧空間時，情況發生了根本性逆轉 。

首先，高頻交變電流產生了一個以極高頻率震蕩的電磁收縮力網絡。這種高頻振蕩的磁場實質上充當了電聲換能器，在液態熔滴內部激發出強烈的聲學共振與機械振動（Mechanical Vibration） 。劇烈的機械搖晃大幅加速了熔滴根部的物理“頸縮（Necking）”過程，促使熔滴在還未長成大體積、未觸及熔池表面之前就發生提前脫落（Premature Detachment） 。

其次，UF-PPS 系統賦予了極度精準的能量計量能力，真正將熔化極焊接推向了“一脈沖一熔滴（One Drop Per Pulse, ODPP）”的理想化過渡模式 。在梯形波的調制下，控制器精準釋放維持一定時長的高峰值電流熔化出預定體積的金屬液滴；緊接著，系統憑借 294 μs 的極速下降時間瞬間切斷電流供應，電流陡降產生的電磁力瞬間“掐斷”熔滴 。相較于傳統設備的巨大電流尖峰，這種平滑且精準的小幅能量躍遷確保了沒有多余的熱量干擾過渡，徹底消滅了不規則的飛濺 。

最后，高頻脈沖效應在電弧等離子體內部顯著增加了軸向電弧壓力（Axial Arc Pressure） 。這一強化的軸向力有效克服了導致電弧發散的不利因素（Divergent Flow），迫使高溫等離子體流強烈收斂聚集（Convergent Flow） 。脫落的微小熔滴被這股高壓射流緊緊包裹，沿著極其筆直的軸向軌跡高速射入熔池。這不僅加深了焊縫的熔深、縮窄了焊縫寬度，更為關鍵的是，這種高頻機械沖擊波順勢傳導至熔池內部，極大地加速了溶解在液態金屬中的微小氫氣泡的碰撞、聚合與上浮排出，在金屬凝固前將其徹底驅逐，從而實現了焊縫氣孔率的斷崖式下降 。

特種合金焊接顯微組織演變與晶粒細化

如果說熔滴過渡精度的提升是超高頻脈沖在宏觀物理形態上的勝利，那么其在非熔化極鎢極氬弧焊（GTAW/TIG）中所引發的金屬凝固動力學改變，則是其在微觀冶金學上的終極成就 。尤其是對于航空航天領域極其熱敏感的 Inconel 718 鎳基高溫合金與 Ti-6Al-4V 鈦合金，UF-PPS 實現的晶粒細化與組織重構具有決定性的工程價值。

在傳統的直流或低頻 TIG 焊中，熔池內部熱量堆積嚴重，流體運動停滯。這種緩慢的散熱條件促使固液界面處的溫度梯度（G）平緩，而凝固生長速率（R）較低。根據凝固理論，過高的 G/R 比值會誘導龐大且粗糙的粗大柱狀晶（Columnar Dendrites）以外延生長的方式迅速貫穿整個焊縫 。粗大的柱狀晶不僅帶來了極其嚴重的力學各向異性，更為致命的是，直通的晶界為裂紋的萌生與快速擴展鋪平了高速公路 。

200 kHz SiC 系統調制的 10-30 kHz 快速頻率脈沖（FFP-TIG）通過多種耦合效應徹底阻斷了柱狀晶的生長路徑。

電弧收縮與聲流剪切機制

首先是熱源形貌的改變。超高頻脈沖電流產生的自身磁場使得電弧等離子體發生了極其強烈的磁收縮效應。實測表明，F(xiàn)FP-TIG 的電弧核心直徑相比傳統 TIG 劇烈縮小了 32% 至 36% 。這種高度壓縮使得電弧能量密度飆升，中心電弧壓力大幅增加，熱能集中向下穿透而非向兩側逸散 。這種深窄的熔池形貌直接陡增了熔池邊緣的冷卻速率，從根本上降低了局部 G/R 比值，為等軸晶（Equiaxed Grains）的生成創造了熱力學條件 。

更具破壞性的重構來自機械層面。10-30 kHz 的高頻電流在熔池中激發了超聲波與聲波級別的強震蕩，引發了聲流效應（Acoustic Streaming）與聲空化（Acoustic Cavitation） 。與此同時，電磁洛倫茲力的高頻波動與液態金屬表面張力梯度的相互交織，進一步引爆了劇烈的馬蘭戈尼對流（Marangoni Convection） 。當脆弱的初生柱狀枝晶臂（Primary Dendrite Arms）試圖向液體內部生長時，極其狂暴的多向?qū)α骷羟辛⑵渖蹟?。這些被折斷的枝晶碎屑（Fragmented Dendrite Tips）隨即被強對流卷入過冷的熔池中心，化作無數個全新的非均質形核核心（Heterogeneous Nucleation Sites） 。形核率的爆炸性增長迫使金屬只能以極度細小、隨機取向的等軸晶形式凝固，完全扼殺了粗大柱狀晶的生存空間 。

Inconel 718 高溫合金的顯微組織挽救

Inconel 718（IN718）是一種廣泛用于航空發動機渦輪葉片與渦輪盤的鎳-鉻基超合金，其卓越的高溫蠕變強度來源于基體中彌散分布的 γ′′ (Ni3?Nb) 和 γ′ (Ni3?(Al,Ti)) 強化相 。然而，IN718 的焊接性能極差，其核心癥結在于凝固過程中嚴重的元素偏析。在傳統焊接的緩慢冷卻下，鈮（Nb）和鉬（Mo）等大原子會大量向枝晶間區域富集。當局部 Nb 濃度達到臨界點時，便會在凝固末期共晶析出一種硬而脆的拓?fù)涿芘畔啵═opologically Close-Packed Phase）——Laves 相（(Ni,Fe,Cr)2?(Nb,Mo,Ti)） 。大量連續網狀分布的 Laves 相不僅自身極易成為微裂紋源，更致命的是它大肆“掠奪”了基體中的 Nb 元素，導致強化相 γ′′ 無法析出，致使焊縫的高溫力學性能呈現斷崖式下跌，且極易誘發凝固裂紋 。

利用 UF-PPS 進行高頻脈沖調制后，IN718 焊縫的冶金災難被徹底逆轉 。研究發現，通過梯形波與正弦波動態調整超高頻脈沖群的占比，可以最大化熔池的內部攪拌效果 ?？癖┑膶α鳂O大地促進了溶質場的均勻化，在 Nb 和 Mo 元素還未形成嚴重偏析前，就將其強行打散并重新溶解于基體中 。雖然由于熱力學規律 Laves 相無法被徹底消滅，但在超高頻作用下，連續的網狀 Laves 相被強行打碎并抑制，轉變?yōu)閺浬⒐铝⒌?、尺寸?xì)小至僅 0.59 μm 的條條狀殘余 。

隨之而來的是整體晶粒尺寸的急劇崩塌。傳統 TIG 焊縫中 Inconel 718 的平均晶粒尺寸高達 107.84 μm，而在 UF-PPS 的轟擊下，平均晶粒尺寸被驟然縮減至 59.03 μm，降幅高達令人矚目的 45% 。這種極致的晶粒細化與元素偏析的消除，直接挽救了材料的力學壽命。在 700℃ 的嚴苛高溫拉伸測試中，經超高頻脈沖重構的 IN718 焊縫，其高溫抗拉強度恢復至母材的 91%，而其延伸率更是達到了驚人的 209%，展現出了無與倫比的高溫韌性與抗裂能力 。

Ti-6Al-4V 鈦合金的馬氏體細化

在另一大航空航天支柱材料——Ti-6Al-4V 鈦合金的焊接中，UF-PPS 同樣展現了化腐朽為神奇的力量 。傳統的連續熱輸入會導致鈦合金在高溫下發生粗大的 β 晶粒長大，使焊縫變脆。

引入 200kHz 驅動的 FFP-TIG 工藝后，電弧壓縮帶來的極高冷卻速率，迫使處于高溫的 β 相無法進行正常的擴散相變，而是發生劇烈的無位移剪切相變，大量生成針狀的 α′ 馬氏體（Acicular α′ Martensite） 。由于超高頻超聲波對熔池的強烈碎斷作用，鈦合金的宏觀晶粒尺寸驟降了 47.7%，而內部生成的針狀 α′ 馬氏體板條的尺寸更是大幅縮小了 40.5% 。

細化后的組織使得晶界密度急劇增加，尤其是大角度晶界（High-Angle Grain Boundaries）的比例從常規的 96.1% 進一步躍升至 97.6% 。密集的大角度晶界像一道道防波堤，有效阻斷了位移滑移與微裂紋的擴展 。宏觀機械性能測試印證了這一微觀理論：超高頻脈沖焊接區（Fusion Zone）的顯微硬度突破性地達到了 350-373 HV，遠超傳統焊縫與母材 。其屈服強度、抗拉強度分別提升了 10.35% 和 13.84%，而表征材料塑性的延伸率數據更是發生了爆炸性增長，提升幅度高達 304.61% 。這種強度與韌性的完美兼顧，充分滿足了現代飛行器對于關鍵承力結構件抗疲勞特性的苛刻標準。

結論

從硅基 IGBT 跨越至寬禁帶碳化硅（SiC）MOSFET，不僅僅是電力電子轉換效率的單一維度提升，它更像是一把打開極端制造物理極限的鑰匙。通過在底層硬件上實現無拖尾電流的 200 kHz 極限開關頻率，并輔以氮化硅陶瓷基板與有源米勒鉗位驅動電路的保駕護航，新型超高頻脈沖系統（UF-PPS）獲得了前所未有的控制帶寬。

在這個海量帶寬之上，由先進數字微處理器驅動的專家控制算法，得以徹底掙脫傳統方波的桎梏，自由合成 10-30 kHz 范圍內平滑且極速響應的正弦波、梯形波及復合波形。這種動態波形的精細雕琢，在宏觀上實現了熔化極焊接中熔滴的“一脈沖一滴”無飛濺精準過渡；在微觀上，則利用超聲頻段的聲流剪切與馬蘭戈尼對流，暴力撕裂了特種合金凝固過程中的粗大枝晶。Inconel 718 與 Ti-6Al-4V 晶粒尺寸近乎減半的冶金學奇跡，強有力地證明了基于 SiC 的 200 kHz 超高頻脈沖系統已成為推動航空航天與特種工業材料加工邁向極致精密化的核心使能技術。
