一、什么是BGA封裝？

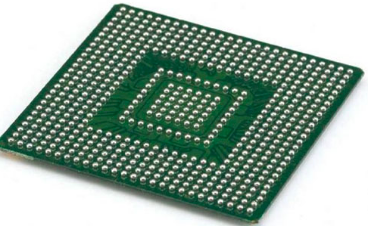

BGA（Ball Grid Array，球柵陣列）封裝，于1990年代初由美國Motorola與日本Citizen公司率先開創。它是一種高密度、多引腳的大規模集成電路封裝技術，其核心結構是在封裝基板背面，以矩陣形式排列的微小錫球作為與外部電路連接的媒介。

二、BGA封裝的優勢

相比傳統的QFP（四邊引腳扁平封裝）等封裝形式，BGA具有以下顯著優勢：

1. 互連路徑縮短：信號傳輸距離更短，有效提升電氣性能。
2. 空間利用率高：在同樣面積下，BGA能容納遠超QFP的引腳數，極大節約基板空間。
3. 成品率更高：BGA焊點間距較大（通常為1.27mm），對貼裝精度要求相對寬松，且具有“自對位”特性。在回流焊過程中，表面張力能自動拉正偏移的芯片，焊點失效率較QFP降低兩個數量級。
4. 可靠性強：BGA引腳為球形，牢固且不易變形，共面性好，散熱性能優良。

三、常見BGA類型

根據基板材料和封裝結構的不同，BGA主要分為以下四種類型，它們在應用場景上各有側重：

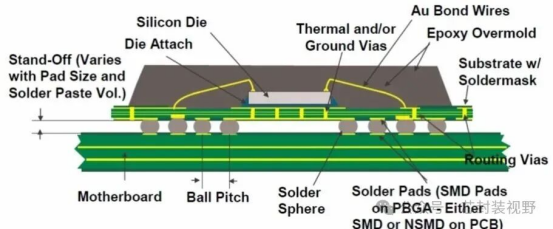

PBGA剖面結構示意圖

四、BGA質量控制

BGA封裝的可靠性，核心在于焊點的牢固程度。在實際應用中，BGA器件需要承受溫度變化、機械振動、沖擊等多種應力，任何微小的焊接缺陷都可能導致“虛焊”、“冷焊”甚至焊點脫落，引發嚴重的功能失效。因此，在BGA的研發、生產及來料檢驗環節，推拉力測試成為不可或缺的可靠性驗證手段。

推拉力測試在BGA上的主要應用：

1. 金球推拉力測試： 通過推拉力測試機，可以對金球進行推球和拉線測試，評估鍵合強度。這直接關系到芯片內部引線連接的可靠性，防止因鍵合不良導致的早期開路失效。

2. 焊球剪切力測試： 這是針對BGA錫球的關鍵測試。測試機的推刀會從側面水平推動單個焊球，記錄焊球從基板或PCB上被推離時的最大剪切力值。該測試能有效評估焊球的焊接強度、焊盤附著力以及焊料合金的脆性，是判定回流焊工藝質量的核心指標。

3. 芯片剪切力測試： 針對裸片（Die）或封裝體，測試機可以進行芯片剪切測試，測量芯片與基板或基板與PCB之間的粘接力。這有助于驗證底部填充膠（Underfill）的加固效果，確保器件在跌落或彎曲測試中不會發生界面分層。

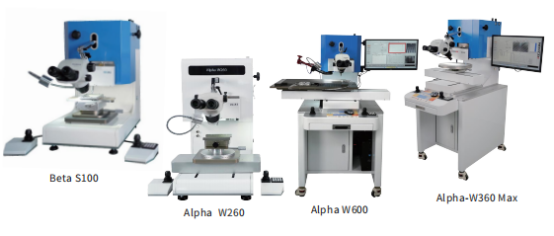

以上就是科準測控小編分享的關于BGA封裝技術及其可靠性測試的全部內容。如果您對BGA推拉力測試、焊球剪切力測試、金球推力測試等方面有需求，或者對推拉力測試機選型，安裝，使用方面有疑問，歡迎關注我們并私信聯系，專業工程師將為您提供一站式的測試解決方案與技術支持。

（注：本文部分基礎原理引用自行業公開資料，圖表示意請參考相關技術文獻。實際測試方案建議結合具體工藝需求。）
