網絡信號浪涌保護器（SPD）是專為電信和信號線路設計的電涌防護裝置，主要用于限制雷擊感應、電網操作或靜電引起的瞬態過電壓，泄放涌流電流，保護交換機、PLC、攝像頭、傳感器等敏感設備免受損壞。在我國，信號SPD的選型和使用必須嚴格遵循GB/T 18802.21-2016《低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器（SPD）性能要求和試驗方法》，以及GB 50057-2010《建筑物防雷設計規范》和GB 50343-2012《建筑物電子信息系統防雷技術規范》。這些標準明確了SPD的試驗波形（10/700μs電壓波和5/20μs電流波）、插入損耗（≤1dB）、響應時間及電壓保護水平（Up），確保防護不影響信號完整性。

一、地凱科技網絡信號浪涌保護器的主要種類

網絡信號SPD按保護對象、接口形式和防護結構分類，常見類型包括以下幾類：

按保護對象分類：

控制信號型：適用于4-20mA、0-10V、干接點、RS485/RS422等工業儀表信號。

數據通信型：適用于以太網（10/100/1000Mbps）、Profibus、Modbus、CAN總線。

視頻監控型：適用于BNC同軸、雙絞線視頻、HD-SDI、AHD/CVI/TVI。

射頻/天饋型：適用于無線電臺、天線饋線。

低壓測量型：適用于熱電偶等微弱信號。

按接口形式分類：

RJ45型（以太網/PoE）：支持Cat5e/Cat6線纜，全8線保護。

RS485/RS422型：采用接線端子或DB9接口，適用于差分信號。

BNC型：同軸視頻專用。

其他：DB9串口、F型等。

按防護結構和等級分類：

一級粗保護（GDT氣體放電管為主）：承受大電流沖擊，Imax可達10kA（8/20μs），適用于入口級。

多級精細保護（GDT+TVS硅雪崩二極管組合）：響應時間<1ns，Up≤30V，兼顧高能泄放與快速鉗位。

保護模式分共模（線-地）、差模（線-線）和全模（共模+差模），工業現場推薦全模結構。

信號SPD均為串聯二端口安裝，與電源SPD并聯方式不同，避免信號失真。

二、地凱科技網絡信號SPD部署應用領域及典型方案

網絡信號SPD廣泛部署于雷擊高發或線路暴露的場景，按照LPZ（雷電防護區）分區原則，在LPZ0B與LPZ1交界處設粗保護，LPZ1與LPZ2交界處設限壓保護，設備端口設精細保護，實現多級配合。接地線長度應控制在0.5m以內，截面積≥2.5mm2，接地電阻<4Ω。

安防監控系統：

室外槍機、球機通過PoE網線或同軸纜傳輸視頻+電源，易受感應雷擊。部署方案：在攝像頭前端安裝1路RJ45 PoE SPD或BNC+電源二合一SPD（視頻Up≤10V，電源Uc≥60V，In=3kA）；NVR/DVR機房入口安裝16/32通道機架式SPD，支持PoE直通。長距離傳輸（>300m）時增設中繼保護點。典型應用如智慧城市視頻監控網，雷擊故障率可降90%以上。

工業自動化與IIoT：

PLC、DCS與現場傳感器間RS485或4-20mA線路長達數百米。方案：在現場儀表端并聯單/雙通道SPD（Uc≥36V，In=5kA，Up≤80V）；控制室機柜入口用多通道導軌式SPD（In=10kA，全模）；控制器端口再加TVS級SPD（Up≤30V，響應<1ns）。適用于石化、冶金、礦業等高干擾環境，確保數據不丟失。

通信網絡與數據中心：

交換機、路由器、基站間千兆以太網鏈路。方案：在室外AP或基站側安裝RJ45 PoE SPD（帶寬≥250MHz，In≥3kA/線）；機房總?cè)肟谠O(shè)一級SPD，分配箱設二級。支持IEEE 802.3af/at/bt標準，減少單獨電源布線。

軌道交通與智能建筑：

鐵路信號系統軸計數器、信號機采用RS485/RS422長距離傳輸，需通過TB/T 2311鐵標認證。方案：信號柜入口粗保護+設備端精細保護，冗余配置。智能桿、智能樓宇則結合電源+信號+網絡三合一SPD。

以上部署均需符合GB/T 18802.21-2016的插入損耗和傳輸帶寬要求，確保系統速率不受影響。

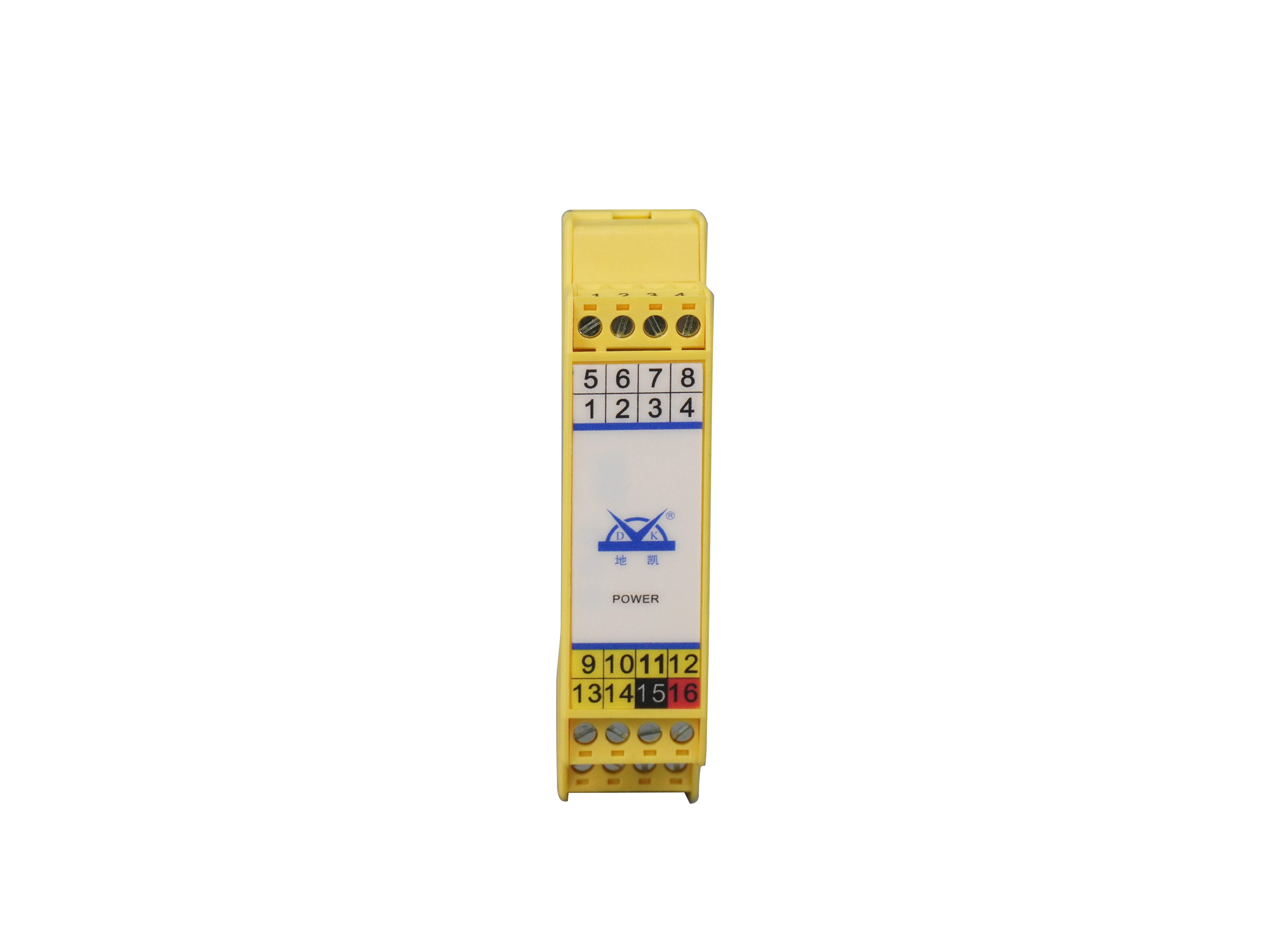

網絡信號浪涌保護器,RS485,POE網絡防雷器

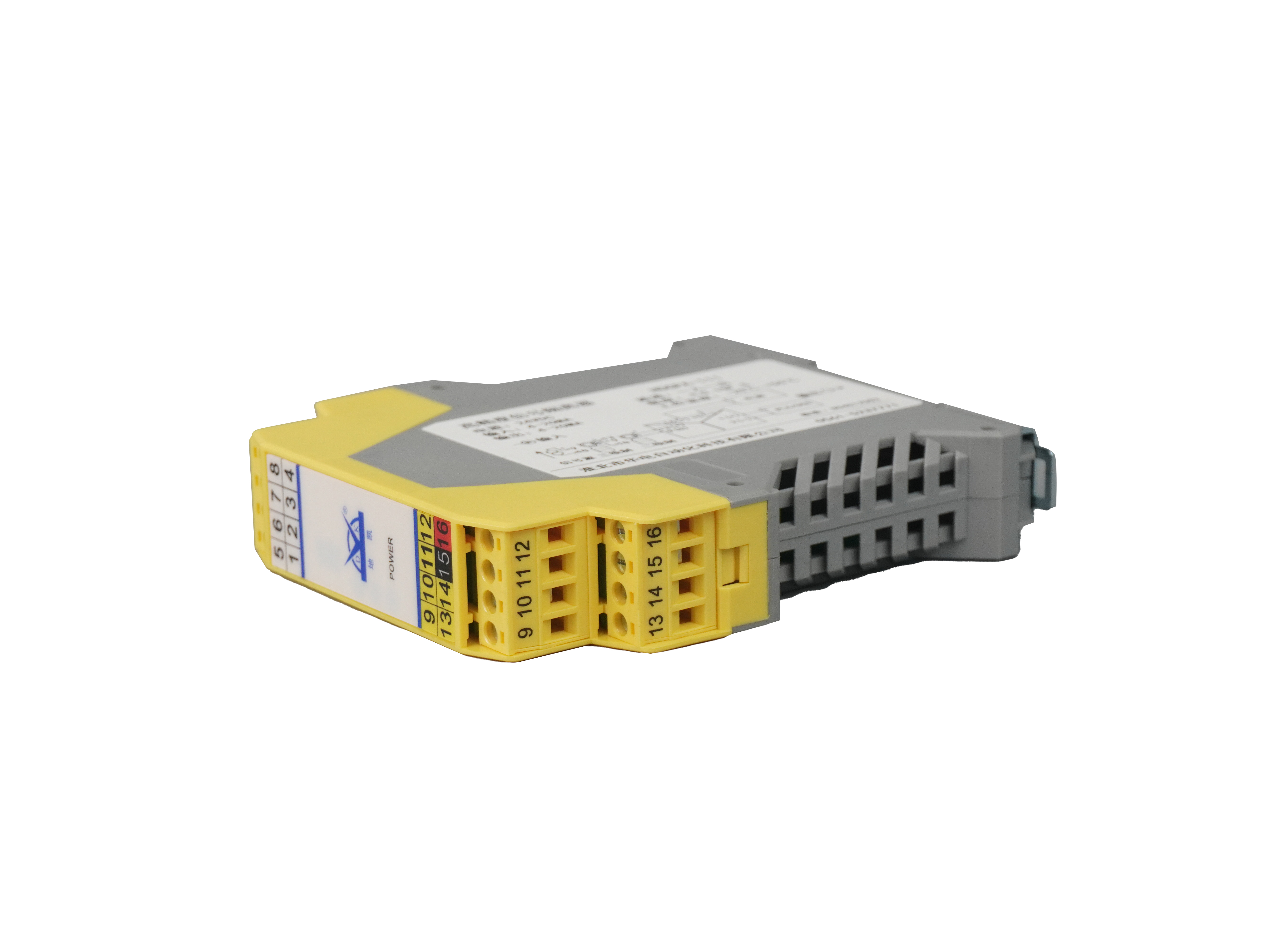

網絡信號浪涌保護器,RS485,POE網絡防雷器

網絡信號浪涌保護器,RS485,POE網絡防雷器

三、POE與RS485信號浪涌保護器的區別

POE（Power over Ethernet）SPD和RS485 SPD雖同屬網絡信號SPD，但設計原理、參數和適用場景差異顯著，不能互換使用，否則可能燒毀器件或引發火災。

功能與保護對象：

POE SPD同時保護數據信號和直流電源（IEEE 802.3af/at/bt標準），網線既傳數據又供電（最高90W），適用于監控?cái)z像頭、無線AP。RS485 SPD僅保護純控制/數據信號，不處理電源，專注于差分傳輸（A/B線），抗干擾能力強，傳輸距離可達1200m。

關鍵參數對比：

POE SPD：Uc=48V（直流），Imax=10kA（8/20μs），Up≤60V，響應時間<5ns；支持全8線保護（含電源對4/5、7/8），帶寬≥250MHz（千兆），插入損耗<0.5dB，工作溫度-40℃~+85℃。需考慮熱耗散。

RS485 SPD：Uc=12V~24V（視回路），Imax=5kA（10/350μs），Up≤15V（差?！?0V，線-地≤60V），響應<10ns；阻抗匹配120Ω，傳輸速率<10Mbps，帶寬要求較低。

接口與安裝：

POE SPD采用RJ45串聯，水晶頭直連，普通網絡SPD（非PoE）內部?jī)H5V器件，不能替代POE，否則GDT發熱。RS485 SPD多用接線端子或DB9，并聯/串聯靈活，體積小，DIN導軌安裝便于工業機柜。

應用場景：

POE SPD適合安防、網絡供電場景，減少布線成本20%以上；RS485 SPD側重工業控制可靠性，如PLC與儀表間長距離通信。在混合系統中，可級聯：入口用POE SPD（In=10kA），末端用RS485 SPD（Up≤15V），實現涌流逐級衰減。

四、符合國標的典型方案與參數示例

以某室外監控系統為例，符合GB/T 18802.21-2016和GB 50343-2012的完整方案：

前端攝像頭：1路RJ45 PoE SPD，Uc=60V，In=5kA，Imax=10kA，Up≤60V，帶寬1000Mbps，支持PoE+ 30W。

機房NVR端：16路機架式SPD，In=10kA，全模保護，插入損耗≤0.3dB。

接地：銅芯≥6mm2，長度<50cm，電阻<4Ω。

多級配合：入口I類（Iimp≥12.5kA），內部II類（In≥20kA），末端III類（Up≤設備耐壓80%）。

工業RS485回路方案：現場端Uc≥36V、In=5kA、Up≤80V；控制室Uc≥12V、Up≤30V。選型時，Uc應大于線路峰值電壓1.2~1.5倍，Up低于設備絕緣水平1.5倍。定期檢查失效指示功能，確保壽命。

正確選用和安裝地凱科技防雷網絡信號SPD，能將雷擊損壞風險降低90%以上。在實際工程中，建議結合現場雷擊密度、線路長度和設備耐壓進行風險評估，由具備資質的單位設計施工，避免盲目堆疊防護等級導致信號衰減或成本浪費。未來隨著5G和工業4.0推進，信號SPD將向集成化、智能監測方向發展，為關鍵基礎設施提供更可靠的電涌防護。
